І -1 截面的静矩和形心位置

z. dA. z. o. y. y. І -1 截面的静矩和形心位置 . 一、 定义. 截面对 z , y 轴的静矩为 ：. 静矩可正，可负，也可能等于零 。. z. c. z. dA. o. y. y. y. 若截面对某一轴的静矩等于零，则该轴必过形心。. 截面对形心轴的静矩等于零。. 截面的形心 C 的坐标 公式为：. 截面各组成部分对于某一轴的静矩之代数和，就等于该截. 面对于同一轴的静矩。. 二 、 组合截面. 由几个简单图形组成的截面称为组合截面 .

hunter
Télécharger la présentation

І -1 截面的静矩和形心位置

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

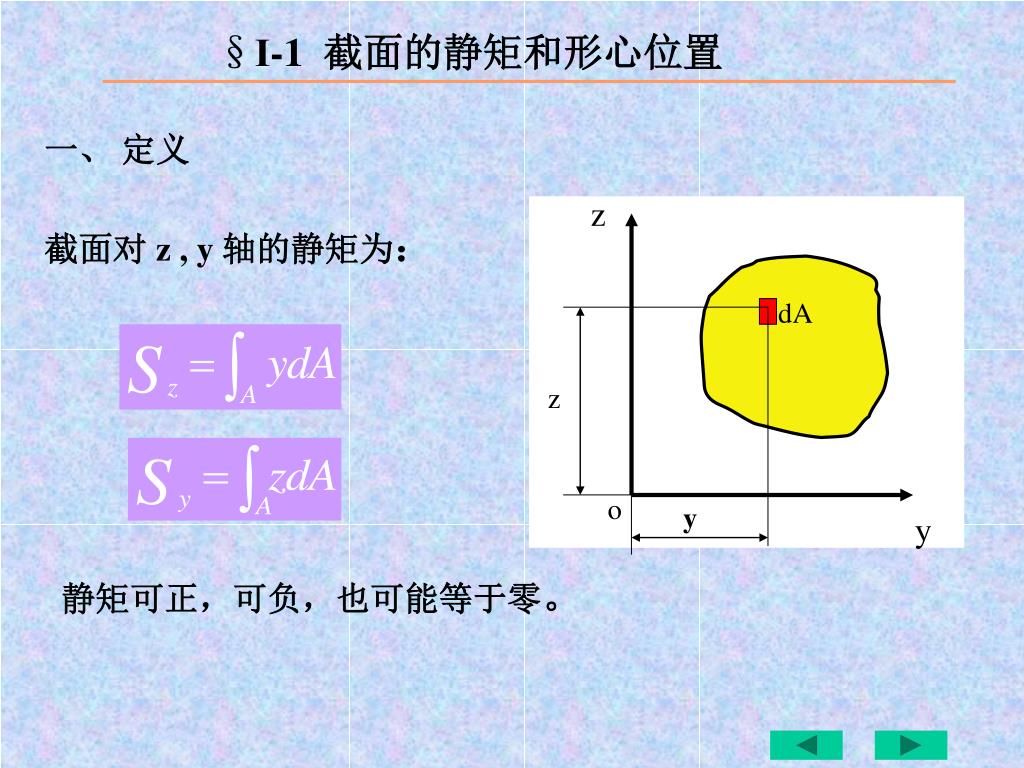

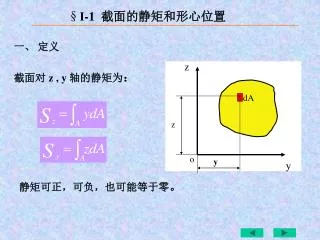

  1. z dA z o y y • І-1 截面的静矩和形心位置 一、 定义 截面对 z , y 轴的静矩为： 静矩可正，可负，也可能等于零。

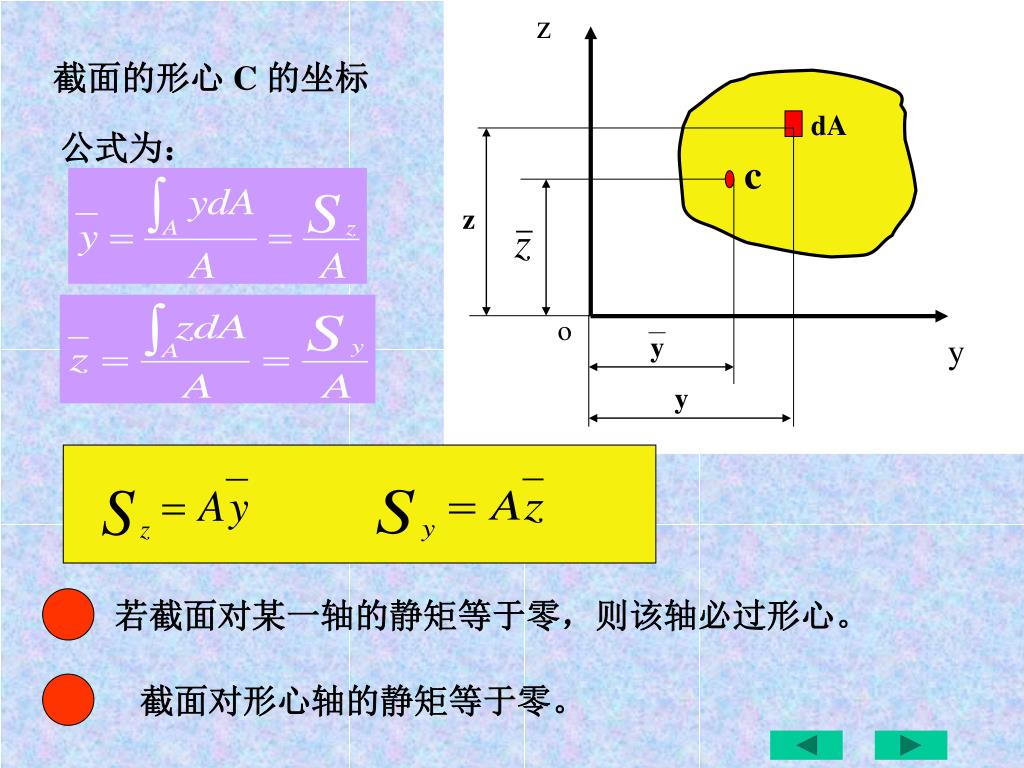

  2. z c z dA o y y y 若截面对某一轴的静矩等于零，则该轴必过形心。 截面对形心轴的静矩等于零。 截面的形心 C 的坐标 公式为：

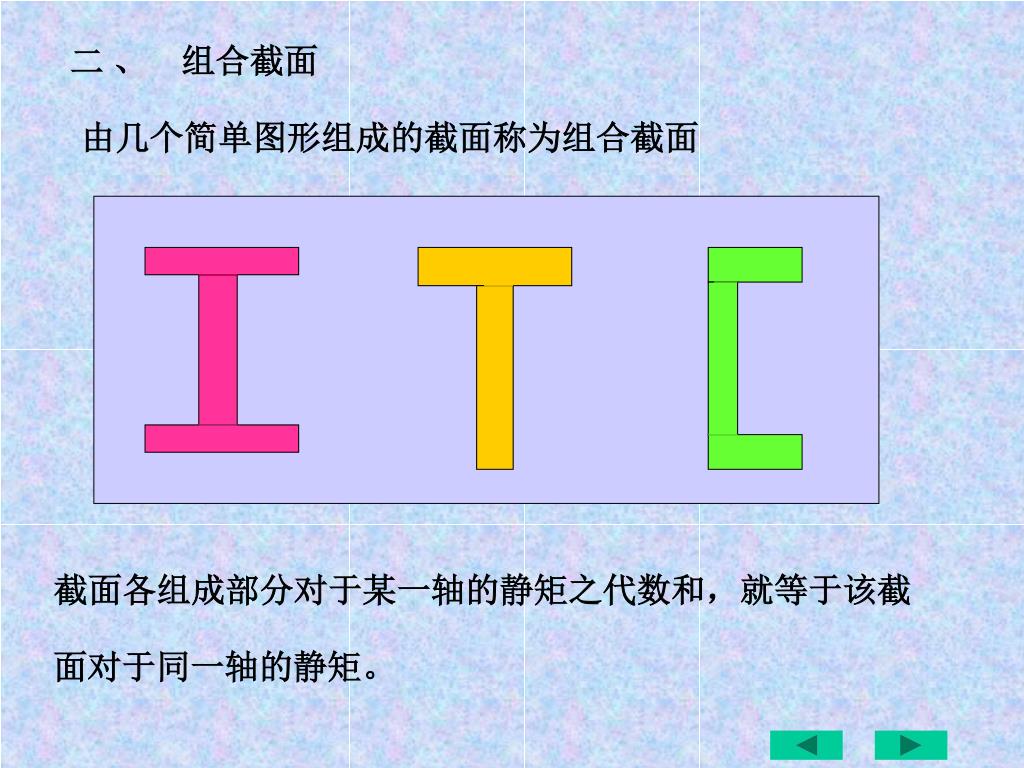

  3. 截面各组成部分对于某一轴的静矩之代数和，就等于该截截面各组成部分对于某一轴的静矩之代数和，就等于该截 面对于同一轴的静矩。 二 、 组合截面 由几个简单图形组成的截面称为组合截面

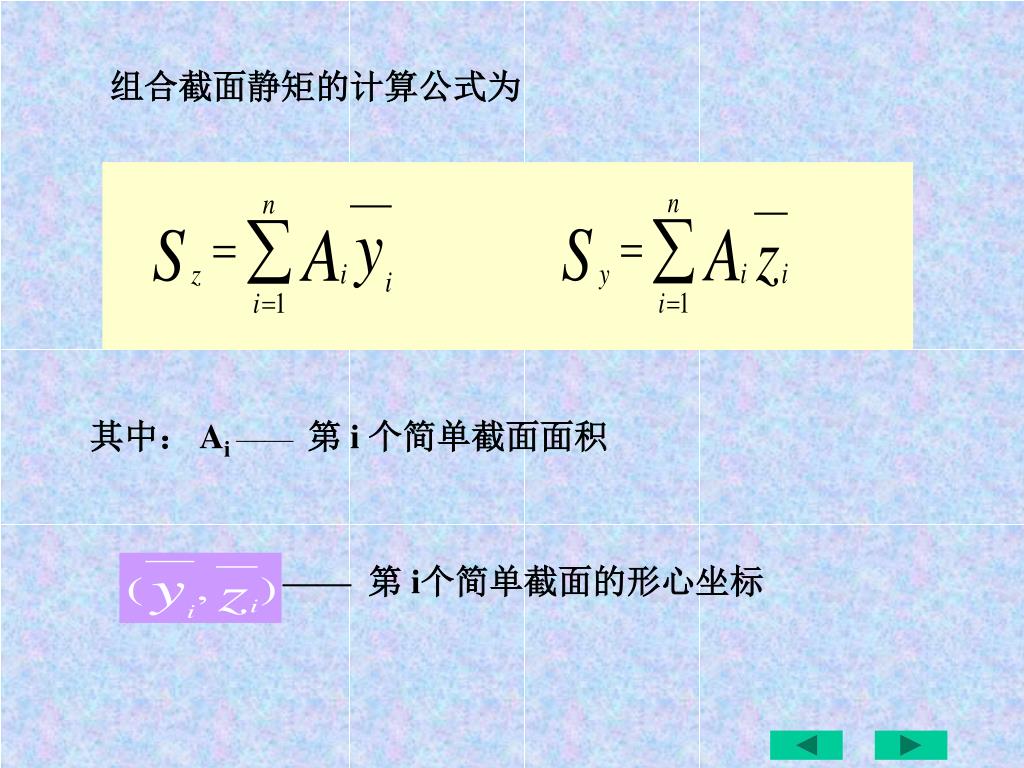

  4. 组合截面静矩的计算公式为 其中： Ai —— 第 i 个简单截面面积 —— 第 i个简单截面的形心坐标

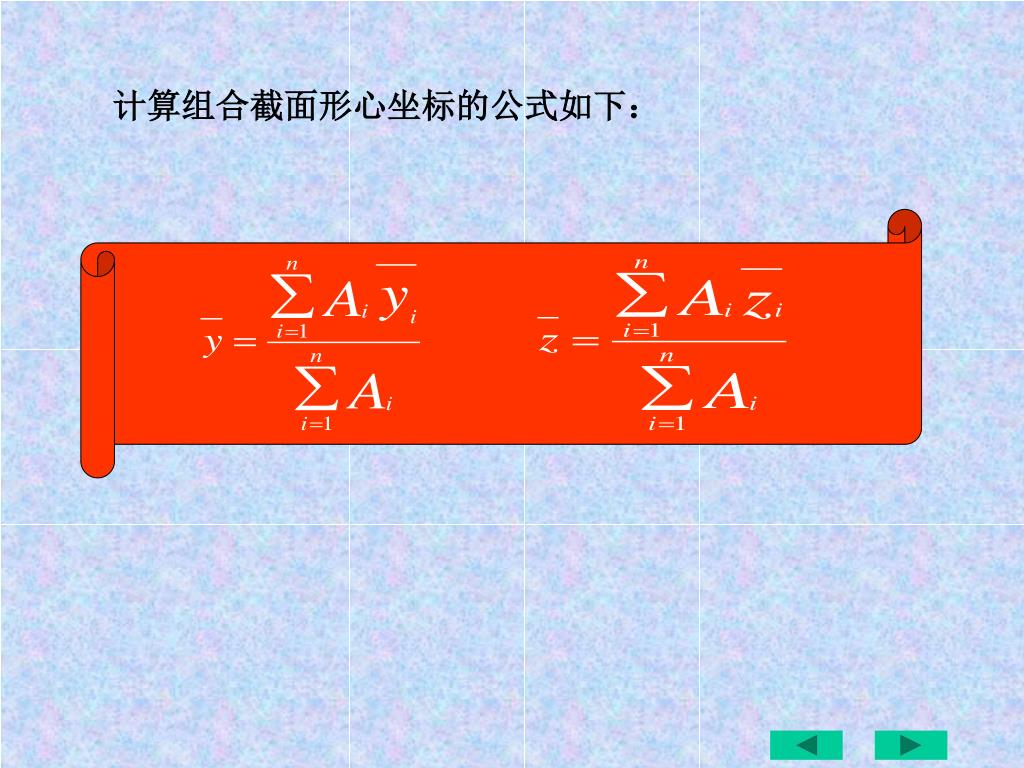

  5. 计算组合截面形心坐标的公式如下：

  6. y 10 120 10 o x 80 例 1-1 试确定图示截面心 C 的位置。 解：将截面分为 1，2 两个矩形。 取 x 轴和 y 轴分别与截面 的底边和左边缘重合 1 2

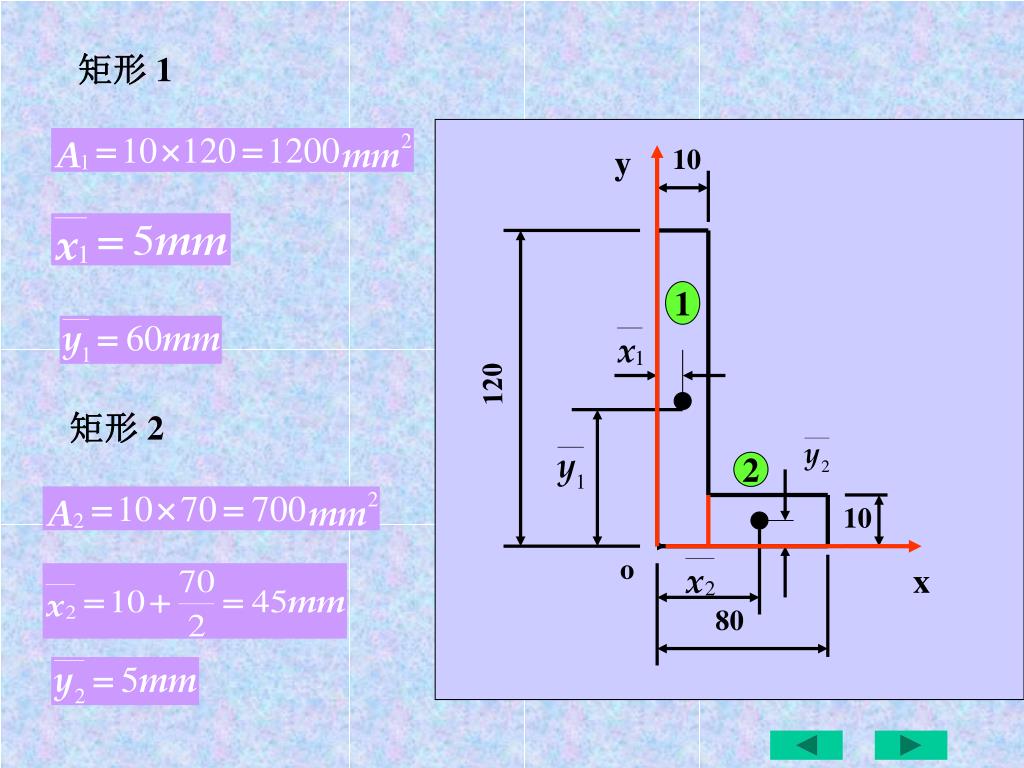

  7. y 10 120 10 o x 80 矩形 1 1 矩形 2 2

  8. y 10 1 120 2 10 o x 80 所以

  9. z dA 截面对 o 点的极惯性矩为 z  y y 0 • І -2 极惯性矩 惯性矩 惯性积 定义：

  10. y dA y  x x 0 Ip = Ix + Iy 所以 截面对 y ,z 轴的惯性矩分别为 因为

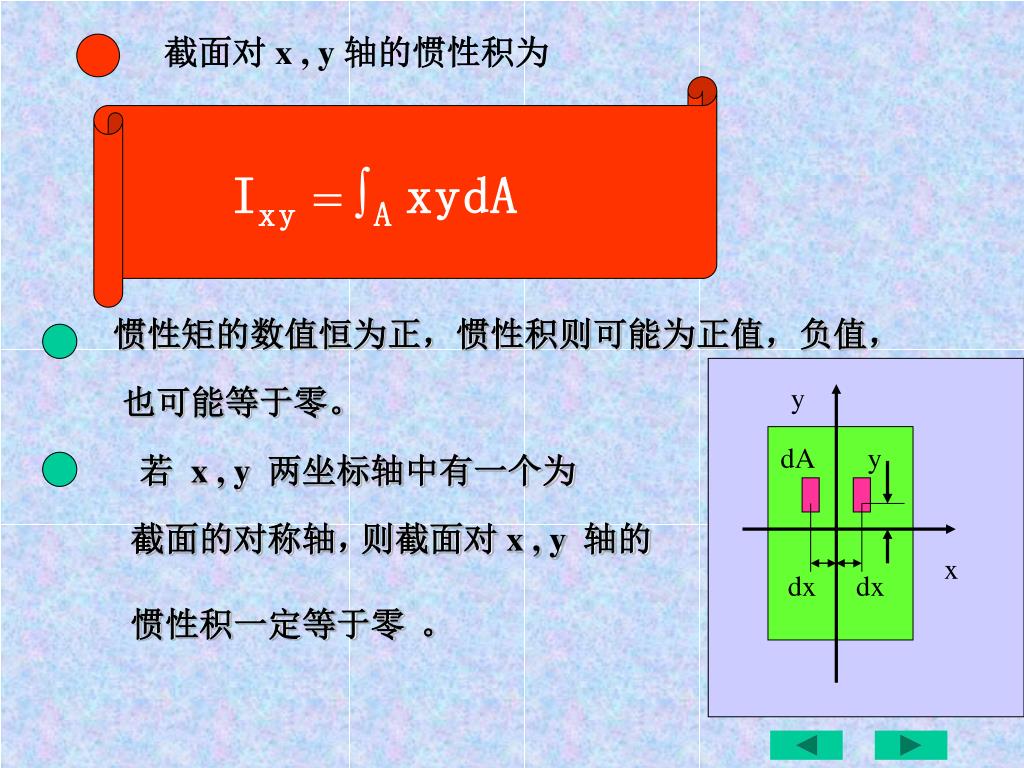

  11. 截面对 x , y 轴的惯性积为 惯性矩的数值恒为正，惯性积则可能为正值，负值， y y 也可能等于零。 dA 若 x , y 两坐标轴中有一个为 截面的对称轴， 则截面对 x , y 轴的 dx dx x 惯性积一定等于零 。

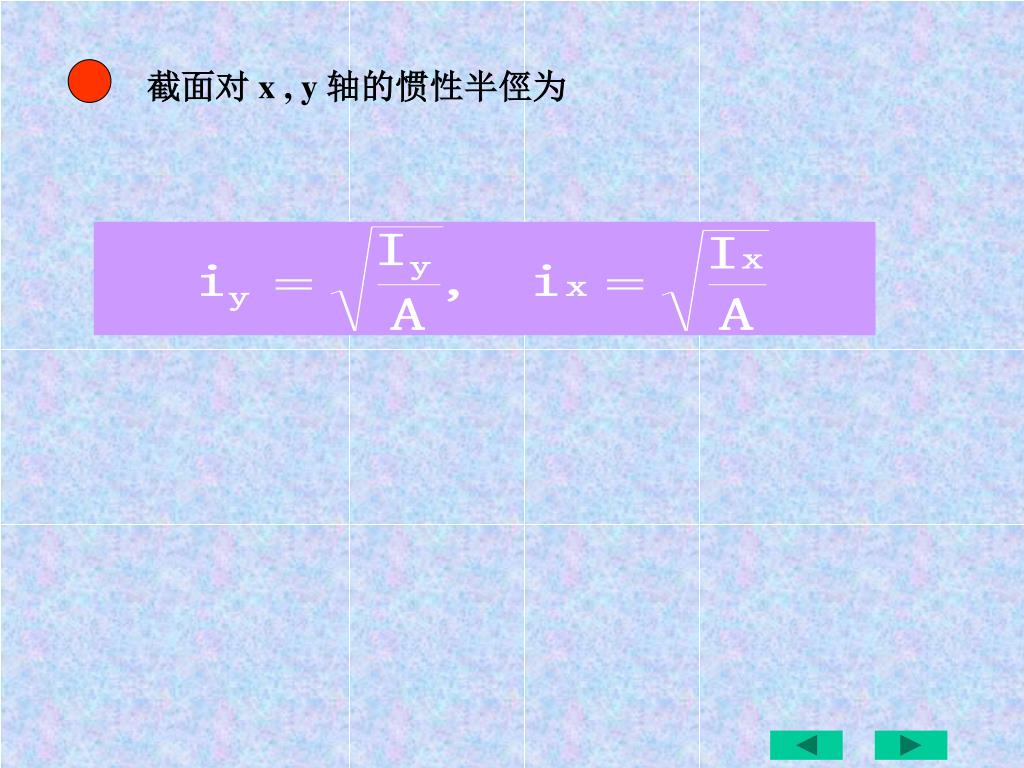

  12. 截面对 x , y 轴的惯性半俓为

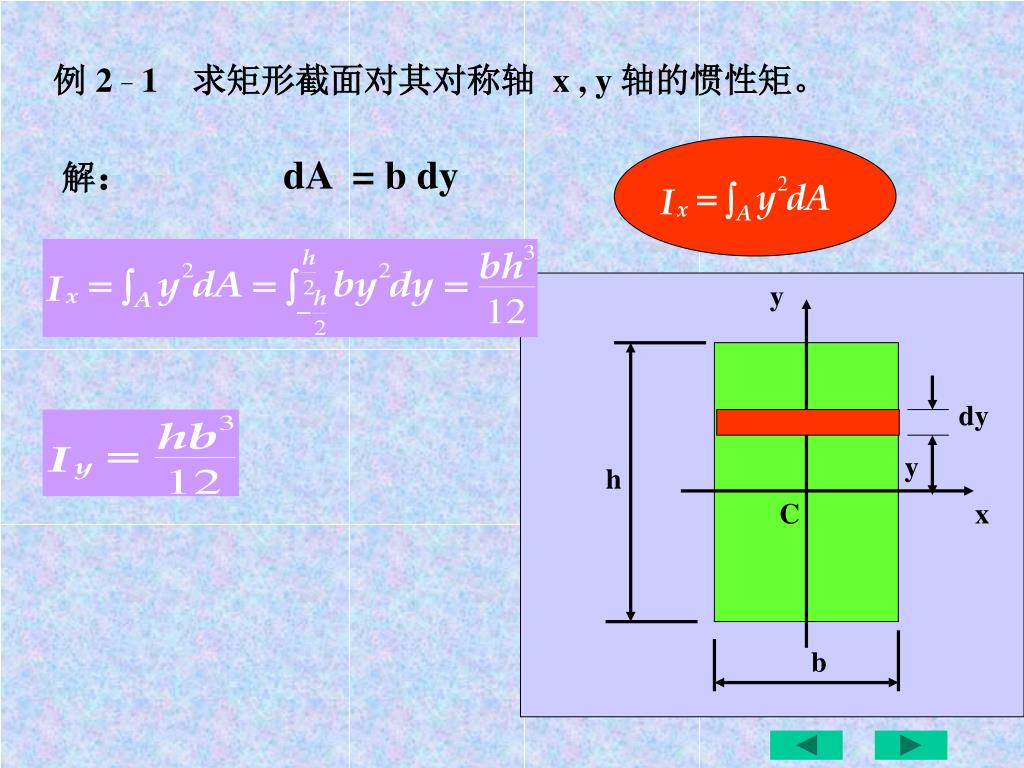

  13. y dy y h C x b 例 2 _ 1 求矩形截面对其对称轴 x , y 轴的惯性矩。 解： dA = b dy

  14. y x 例 2 - 2 求圆形截面对其对称轴的惯性矩 。 解：因为截面对其圆心 O 的 极惯性矩为 d 所以

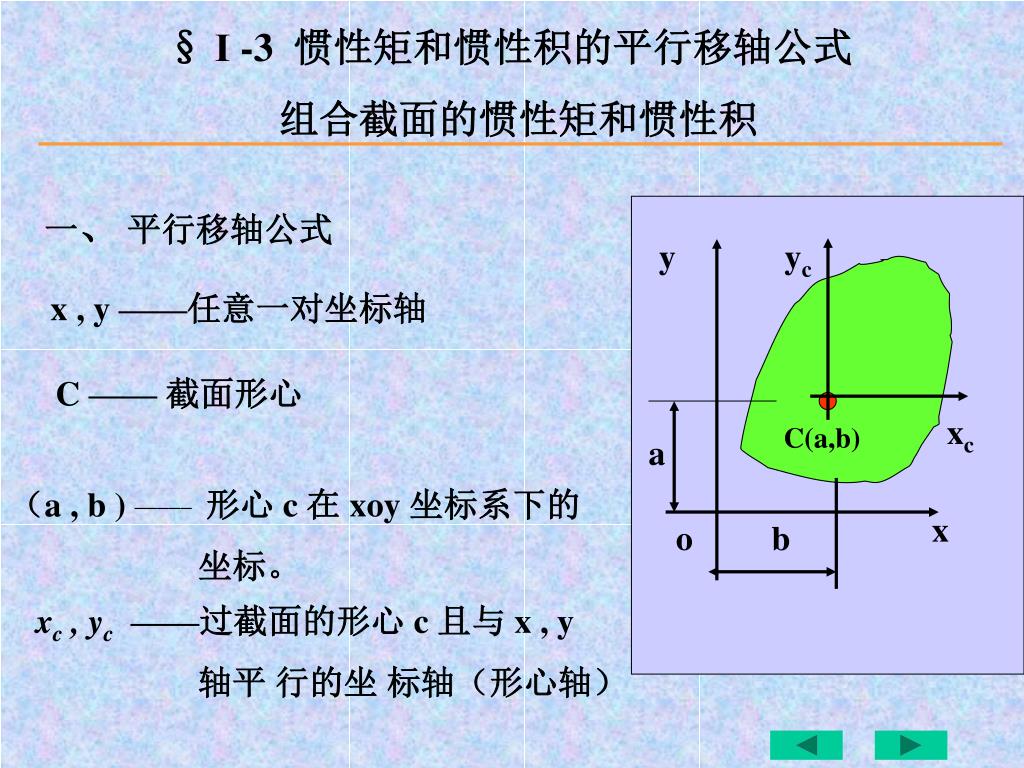

  15. yc y xc C(a,b) a b x o § І -3 惯性矩和惯性积的平行移轴公式 组合截面的惯性矩和惯性积 一、 平行移轴公式 x , y ——任意一对坐标轴 C —— 截面形心 （a , b ) _____ 形心 c 在 xoy 坐标系下的 坐标。 xc , yc ——过截面的形心 c 且与 x , y 轴平 行的坐 标轴（形心轴）

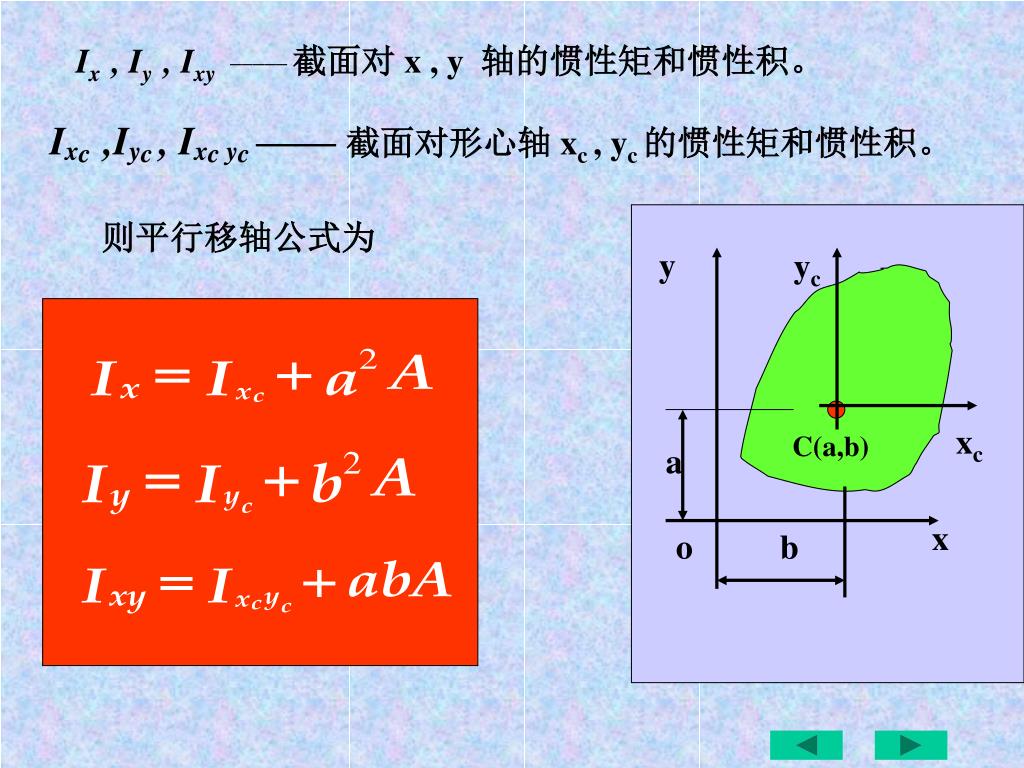

  16. yc y xc C(a,b) a b x o Ix , Iy , Ixy_____ 截面对 x , y 轴的惯性矩和惯性积。 Ixc ,Iyc , Ixc yc —— 截面对形心轴 xc , yc 的惯性矩和惯性积。 则平行移轴公式为

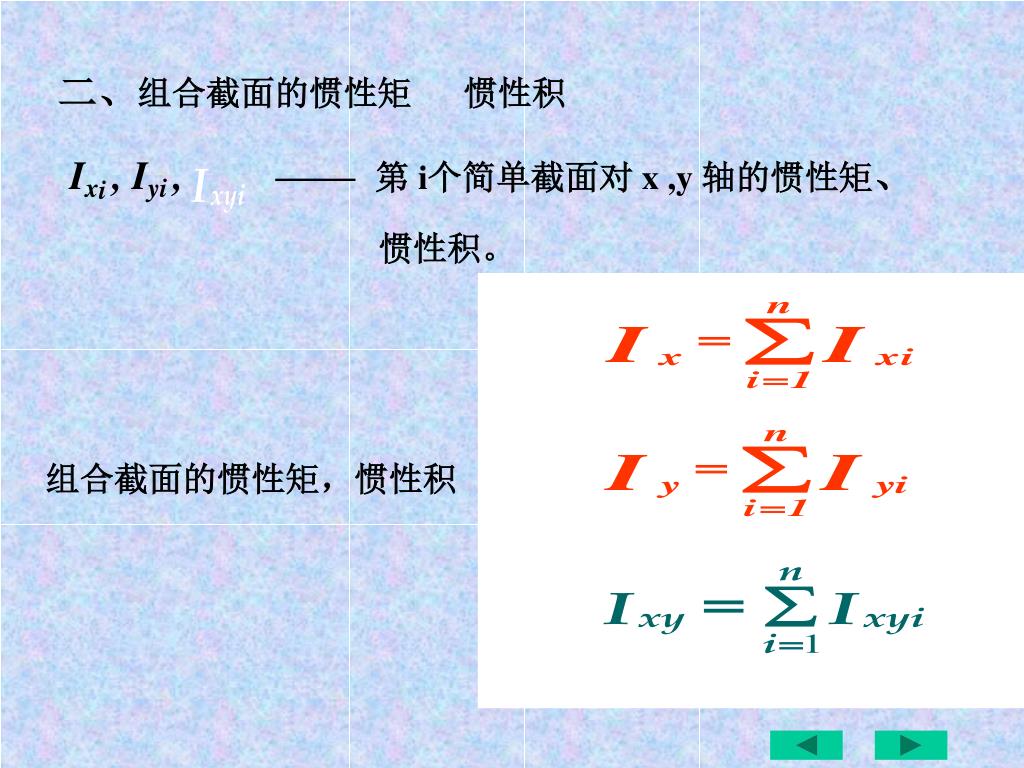

  17. Ixi , Iyi ,—— 第 i个简单截面对 x ,y 轴的惯性矩、 惯性积。 二、组合截面的惯性矩 惯性积 组合截面的惯性矩，惯性积

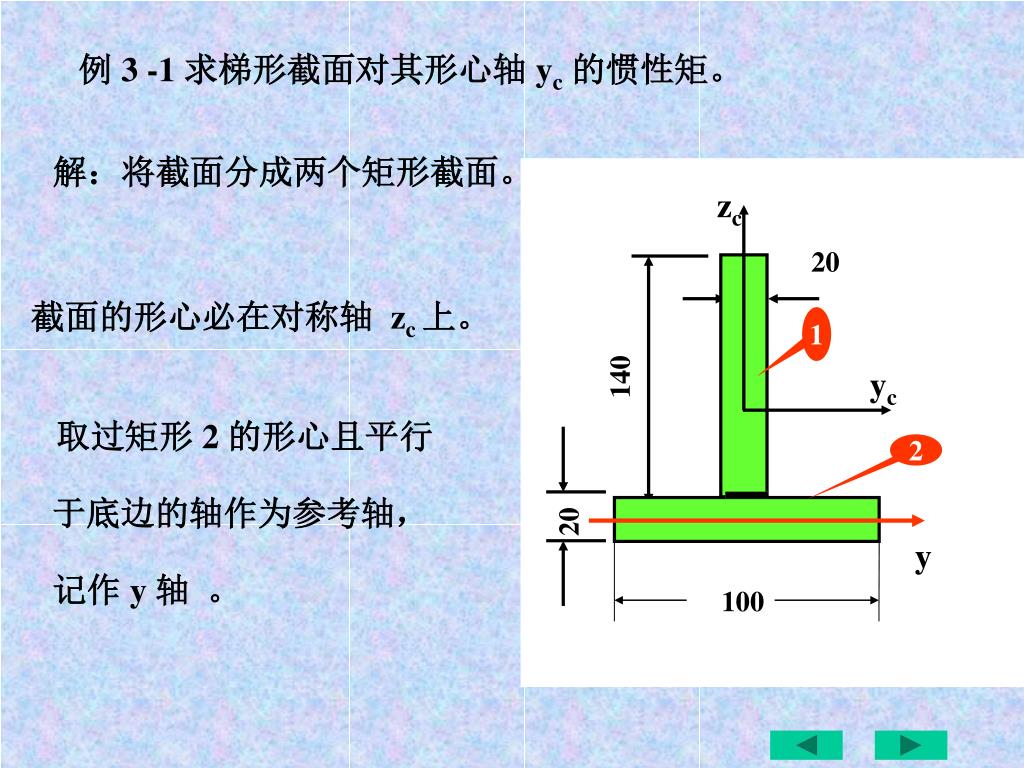

  18. zc 1 20 yc 2 取过矩形 2 的形心且平行 140 100 y 于底边的轴作为参考轴， 记作 y 轴 。 20 例 3 -1 求梯形截面对其形心轴 yc的惯性矩。 解：将截面分成两个矩形截面。 截面的形心必在对称轴 zc 上。

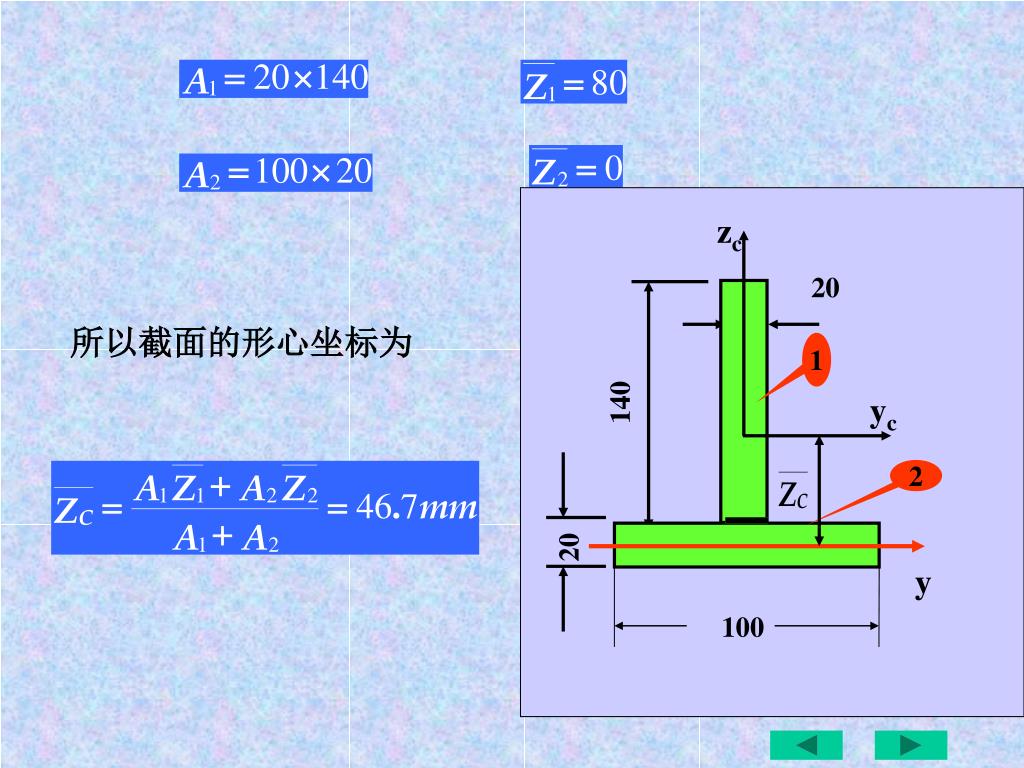

  19. zc 1 20 yc 2 140 100 y 20 所以截面的形心坐标为

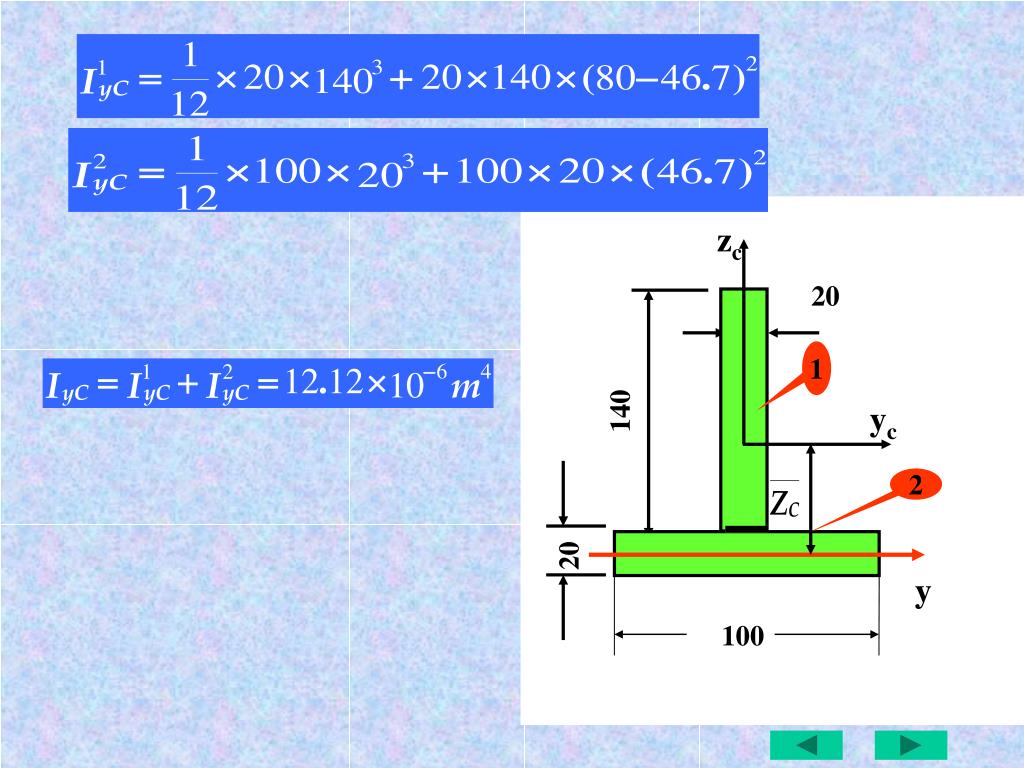

  20. zc 1 20 yc 2 140 100 y 20

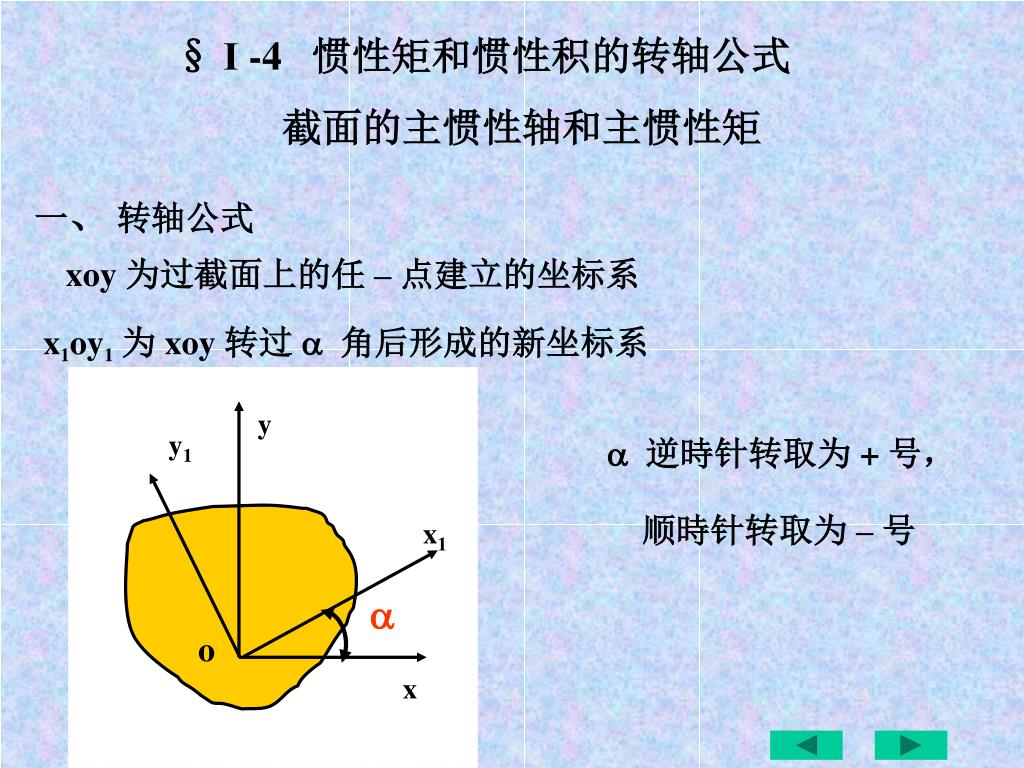

  21. y y1 x1  o x § І -4 惯性矩和惯性积的转轴公式 截面的主惯性轴和主惯性矩 一、 转轴公式 xoy 为过截面上的任 – 点建立的坐标系 x1oy1为 xoy 转过  角后形成的新坐标系  逆時针转取为 + 号， 顺時针转取为 – 号

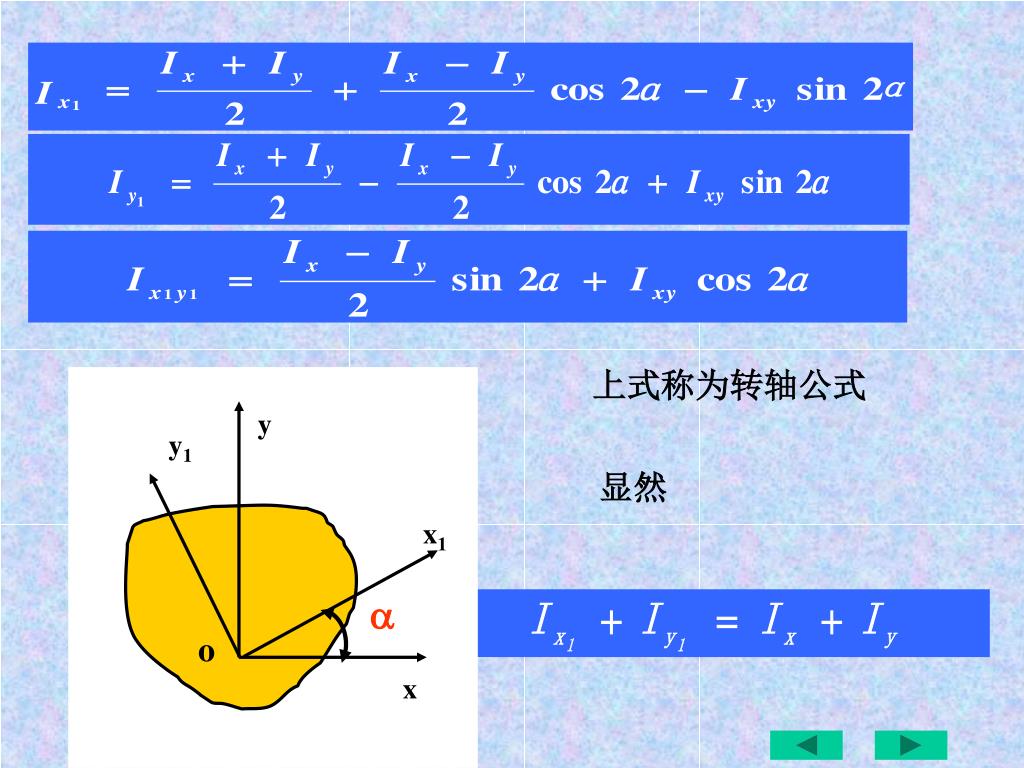

  22. y y1 x1  o x 上式称为转轴公式 显然

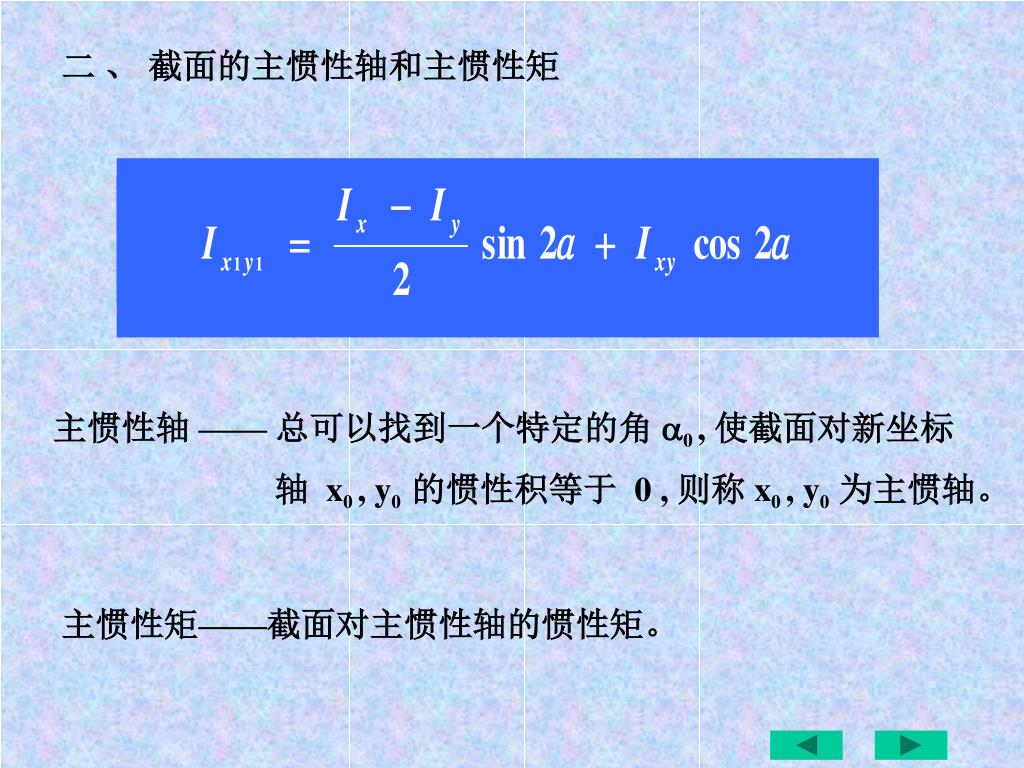

  23. 二 、截面的主惯性轴和主惯性矩 主惯性轴 —— 总可以找到一个特定的角 0 , 使截面对新坐标 轴 x0 , y0 的惯性积等于 0 , 则称 x0 , y0 为主惯轴。 主惯性矩——截面对主惯性轴的惯性矩。

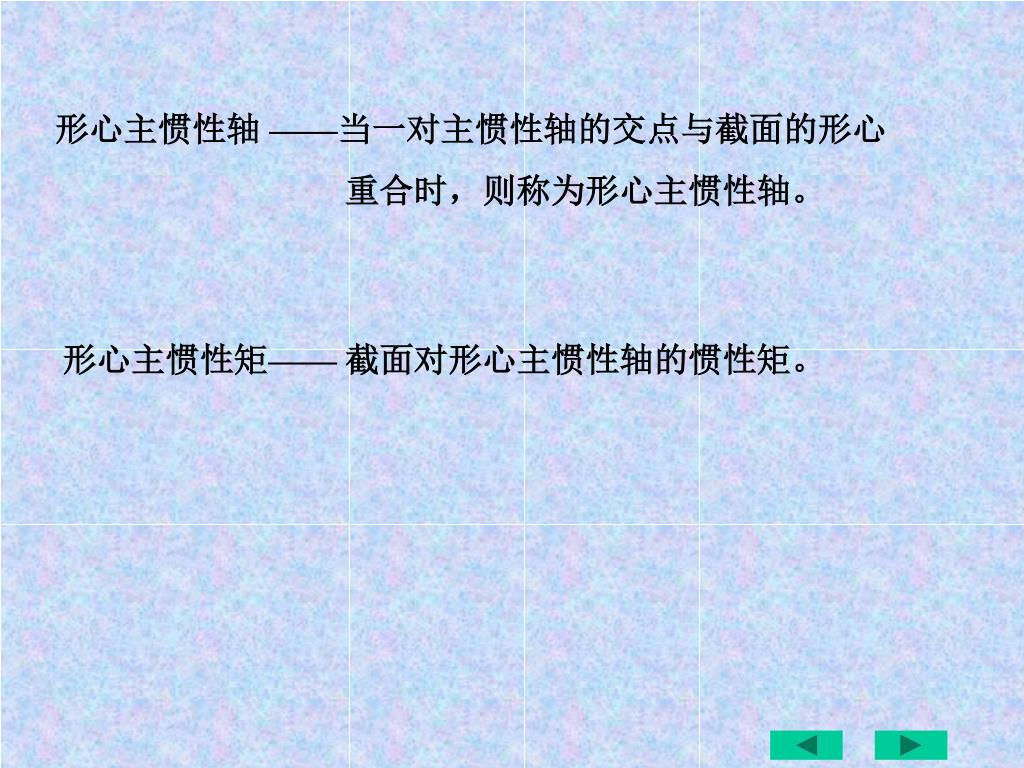

  24. 形心主惯性轴 ——当一对主惯性轴的交点与截面的形心 重合时，则称为形心主惯性轴。 形心主惯性矩—— 截面对形心主惯性轴的惯性矩。

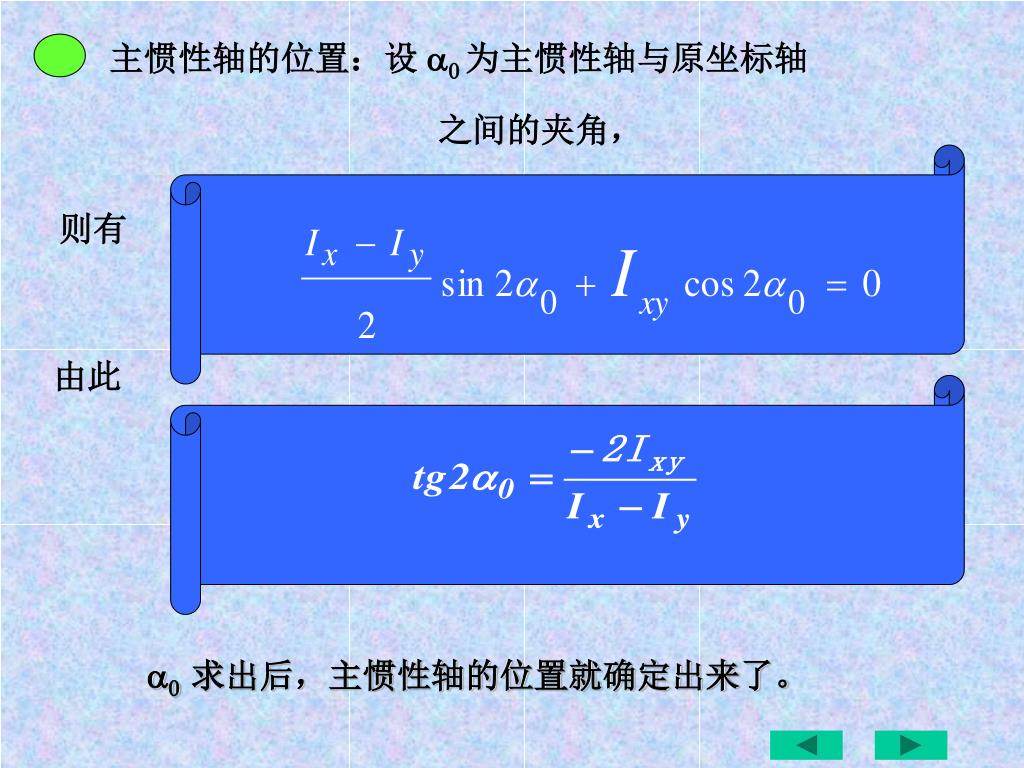

  25. 主惯性轴的位置：设  为主惯性轴与原坐标轴 之间的夹角， 则有 由此  求出后，主惯性轴的位置就确定出来了。

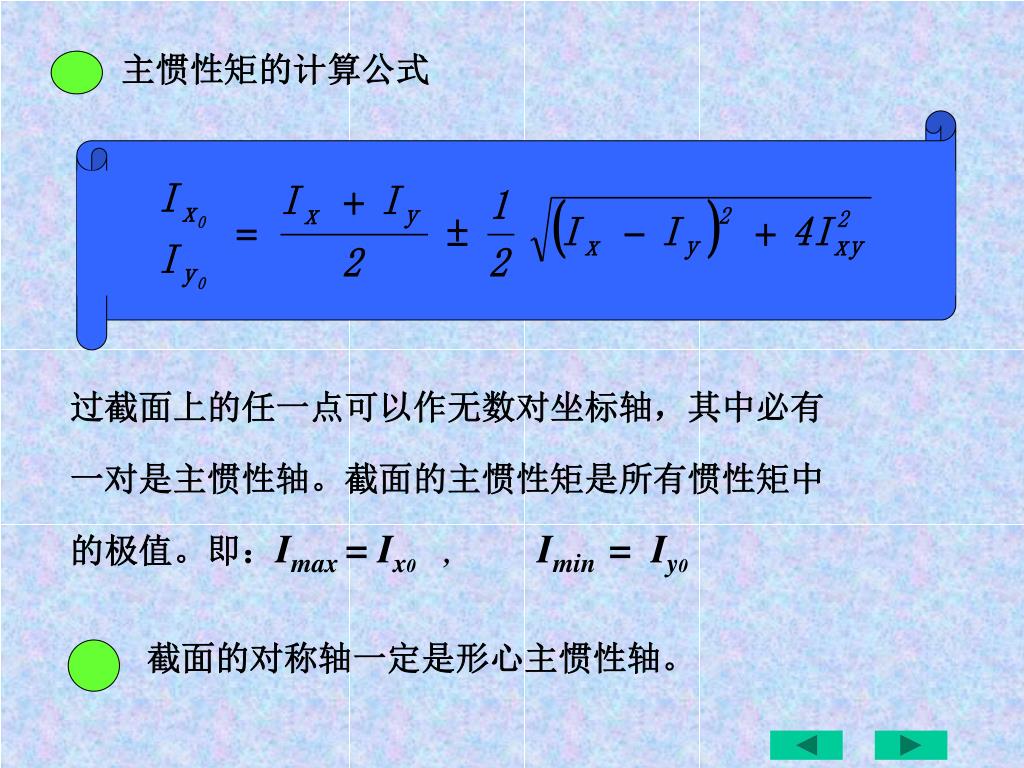

  26. 主惯性矩的计算公式 截面的对称轴一定是形心主惯性轴。 过截面上的任一点可以作无数对坐标轴，其中必有 一对是主惯性轴。截面的主惯性矩是所有惯性矩中 的极值。即：Imax = Ix0 , Imin = Iy0

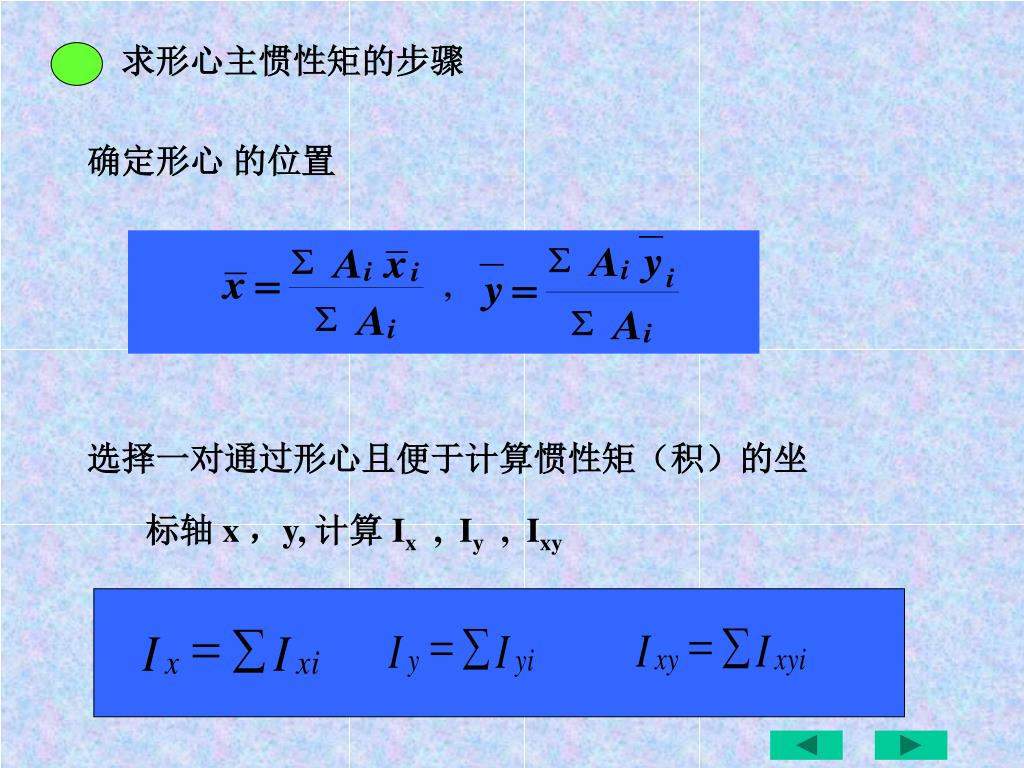

  27. 求形心主惯性矩的步骤 确定形心 的位置 选择一对通过形心且便于计算惯性矩（积）的坐 标轴 x ，y, 计算 Ix , Iy , Ixy

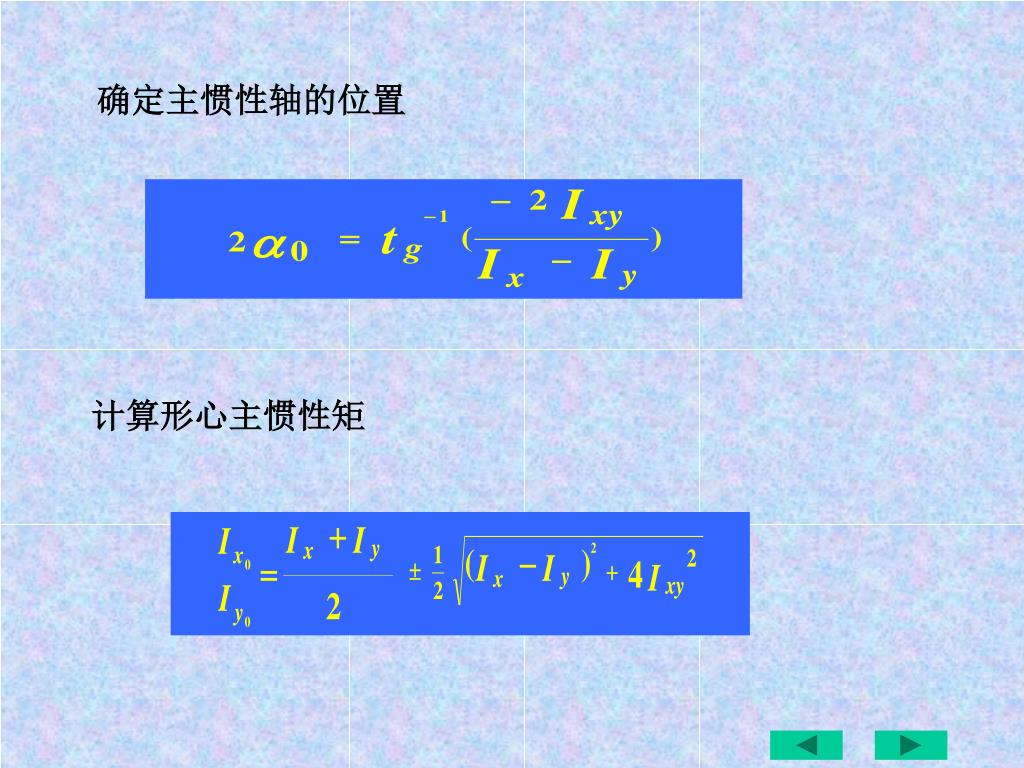

  28. 确定主惯性轴的位置 计算形心主惯性矩

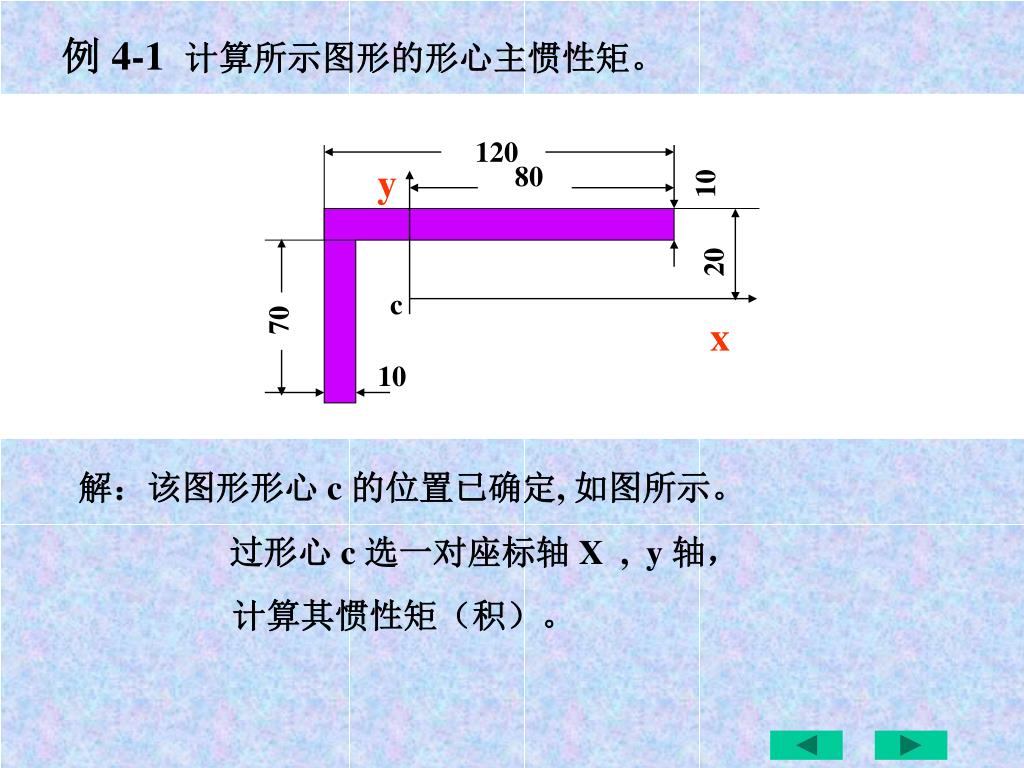

  29. y 120 y 80 10 20 c 70 x 10 例 4-1 计算所示图形的形心主惯性矩。 解：该图形形心 c 的位置已确定, 如图所示。 过形心 c 选一对座标轴 X , y 轴， 计算其惯性矩（积）。

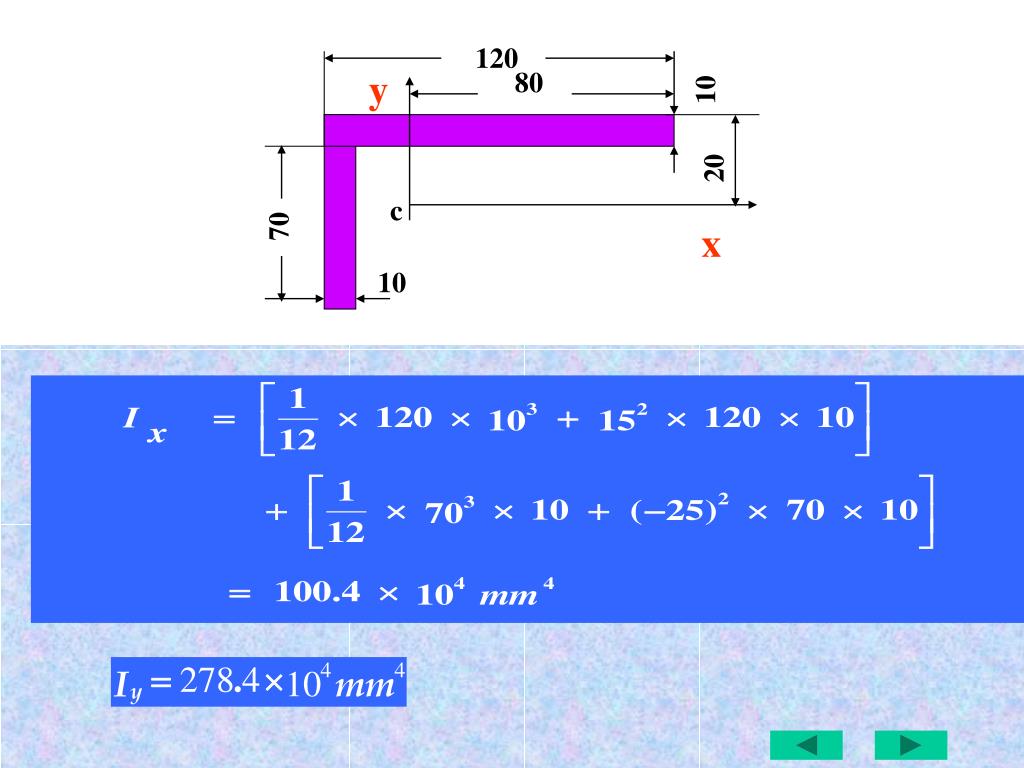

  30. y 120 y 80 10 20 c 70 x 10

  31. y 120 y 80 10 20 c 70 x 10

  32. 在第三象限 形心主惯性轴 x0 , y0 分别由 x 轴和 y 轴绕 C点 逆时针转 113.80 得出。 形心主惯形矩为
