  1. Rev. 01 Icom logo

  2. Emetteur-Récepteur HF/50MHzIC-7800LA REFERENCE !

  3. Picture

  4. 40 Ans d’Icom Inc., et… Icom Inc. en 1964 Icom Inc. en 2004

  5. 40 Ans d’innovation ICOM : 2004

  6. Le Concept : Utilisant ses 40 ans d’expérience RF, ICOM a cherché à développer le meilleur des équipements Rf. Icom l’a fait en portant une attention toute particulière aux dernières spécifications et performances exigées dans l’industrie.Le résultat donné est l’ IC-7800!

  7. Caractéristiques : +40dBm TOI Point d’interception du 3ème ordre +40 dBm Une première ! Cela combiné a un récepteur ayant une dynamique de 110 dB, fait que l’ IC-7800 n’a pas son pareil dans le monde Amateur.

  8. Les avantages de ces performances : • Réduction des distorsions générées en interne. • Réduction des interférences dues aux signaux forts, adjacents. • Amélioration des signaux faibles noyés dans le bruit.

  9. Réduction des distorsions internes L’utilisation de relais mécaniques pour les BPF prévient de la distorsion du 2 ème ordre dans le premier étage.

  10. Augmentation du blocage des signaux adjacents • Deux filtres “ roofing filters”, 6kHz or 15kHz pour SSB, CW, AM et les modes data (uniquement 15kHz pour la FM ).

  11. DIGI-SEL Pre-selecteur . Il est actif dans les bandes comprises entre 1.5 et 30MHz, et suit automatiquement le signal visé pour rejeter les composantes dérivées indésirables hors bandes.

  12. Autre caractéristique : • Pré-Ampli et Mélangeur Séparés pour la Bande 50MHz

  13. Autre caractéristique : • Multiples Boucles CAG

  14. Autre caractéristique : Deux Récepteurs Complets, Indépendants, aux Performances Identiques

  15. Autres caractéristiques : • Quatre Cartes DSP 32 Bits, à Virgule Flottante • TMS 320C6713GDP225. • Deux DSP réception.( Un pour chaque chaîne réception). • Un DSP pour la chaîne émission, • Un pour le scope ( Détails page suivante… ). • Accompagnés chacun de convertisseurs AD/DA 24 Bits.

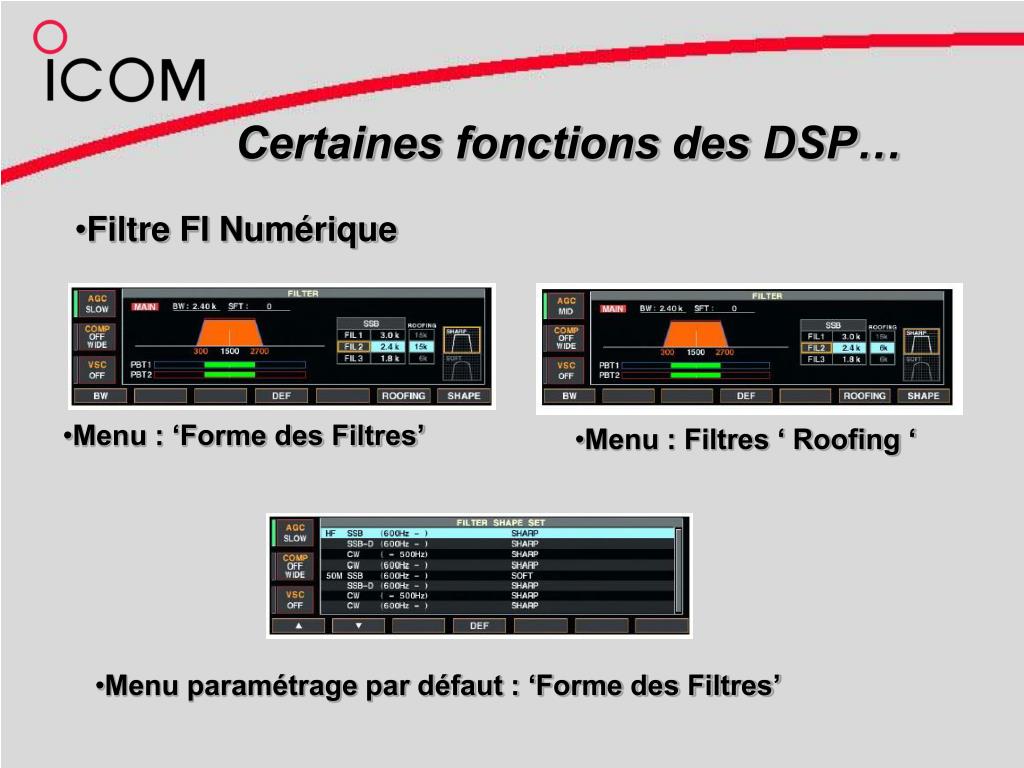

  16. Certaines fonctions des DSP… • Filtre FI Numérique • Menu : ‘Forme des Filtres’ • Menu : Filtres ‘ Roofing ‘ • Menu paramétrage par défaut : ‘Forme des Filtres’

  17. Certaines fonctions des DSP… .Fonction Réducteur de Bruit .Fonction Noise Blanker .Fonction Notch (Atténuation >70 dB !!) Action manuelle ou Automatique

  18. Analyseur de Spectre Temps Réel Un DSP dédié à l’analyseur de spectre, fait du scope du IC-7800 un outil qui rivalise avec de nombreux autres systèmes du commerce ! Exemple d’affichage de l’Analyseur, centré sur la fréquence active Mini Ecran, Analyseur de Spectre Exemple d’affichage de l’analyseur, dans une bande de fréquences définie

  19. Caractéristiques Générales : Oscillateur OCXO Ultra haute Stabilité Stabilité meilleure que +/-0.05ppm ! Ainsi on peu avoir, sur la bande des 50 Mhz une erreur inférieure à 2.5 Hz ( au lieu de 25 Hz, sur les équipements qui proposent généralement +/-0.5 ppm )

  20. Caractéristiques Générales : Un très large afficheur couleurà matrice active, de 7 pouces Tempo CAG Décodage RTTY Différents Types de Galva, S-mètre…

  21. Caractéristiques : Emission Puissance de 200W permanent Construit autour d’une alimentation, et d’un système de refroidissement efficace, assurant un très bon fonctionnement en toute sécurité. PA et radiateur

  22. Émission suite …Egaliseur Micro • Utilisant un DSP dédié (Tx), vous pouvez modifier votre modulation émission, comme vous le désirez. Modification de la largeur des filtres parmi 3 WIDE : 100 Hz to 2.9 kHz Valeurs par défaut, paramétrables MID : 300 Hz to 2.7 kHz NAR : 500 Hz to 2.5 kHz

  23. Émission suite …Compresseur modulation RF Speech Compressor Les performances supérieures du DSP (Tx ) , permettent d’utiliser cette fonction ‘Compresseur’ pour faire ressortir votre modulationdu bruit et ainsi parfaire votre émission.

  24. Autres Caractéristiques : Mémoire, Compact Flash (CF) intégrée d’origine. Cette mémoire amovible vous permet d’enregistrer vos paramètres personnels. Ceux ci peuvent être rappelés à tout moment. Accès depuis l’écran mémoire enregistrement vocal Ecran de sauvegarde fichier vocaux— édition du nom du fichier Pendant la sauvegarde

  25. Mémoire Compact Flash (CF), suite…

  26. Enregistreur Numérique vocal Réception :20 mémoires enregistrement Max 30 secondes par mémoire Longueur totale d’enregistrement 209 secondes Emission :4 mémoires enregistrement Longueur totale d’enregistrement 99 secondes Touche RAPIDES, toujours accessibles Cet enregistreur mémorise aussi, les fréquence, le mode, l’heure, la date …

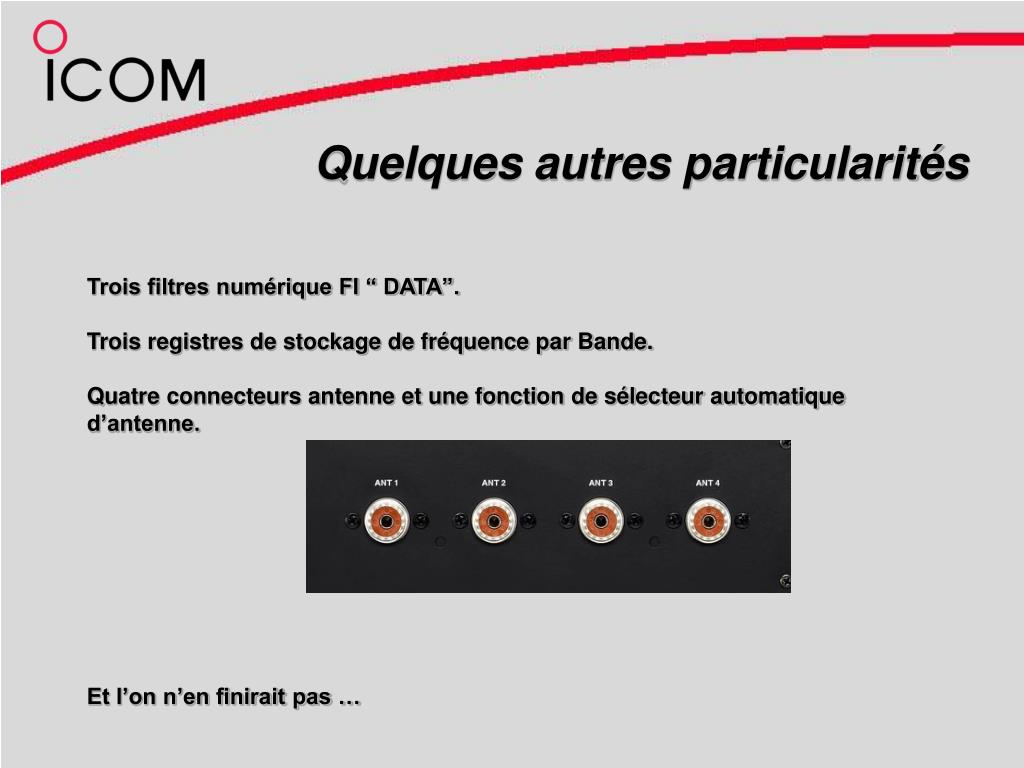

  27. Quelques autres particularités Trois filtres numérique FI “ DATA”. Trois registres de stockage de fréquence par Bande. Quatre connecteurs antenne et une fonction de sélecteur automatique d’antenne. Et l’on n’en finirait pas …

  28. Ce qu’en disent les experts : Voici quelques indications de notre président et nos ingénieurs après analyse de l'IC-7800. JA7SSB: Junji Saito, radio amateur très actif qui écrit des articles dans des revues Japonaises et anglophones. A +40dBm TOI c’est incroyable! Il bat facilement les +30dBm TOI du IC-781. Il n’existe aucun récepteur actuellement ayant de telles performances dans le monde entier. La tonalité du bruit est différente. Elle ne change pas même si NB et le NR sont inutilisés ou même si les constantes de temps CAG sont changées. Cela prouve que la chaîne de réception entière créée extrêmement peu de distorsion. JA1BLV:Masatoshi Sekine, professeur faculté TOKYO. J’ai comparé le IC-756PROII et le IC-7800 sur la bande très encombrée du 7MHz. Le même Haut parleur, la même antenne et la même fréquence sont utilisés. Le bruit de fond sur la même station est exceptionnellement réduite sur le IC-7800 et la voix exceptionnellement claire. C’est bien le résultat des 110 dB de dynamique et la 40dBm TOI.

  29. Panneau arrière

  30. Options…. SP-20 : Haut-parleur externe HM-36 : Micro à main SM-20 : Microphone de table CT-17 : CI-V Convertisseur de niveau Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

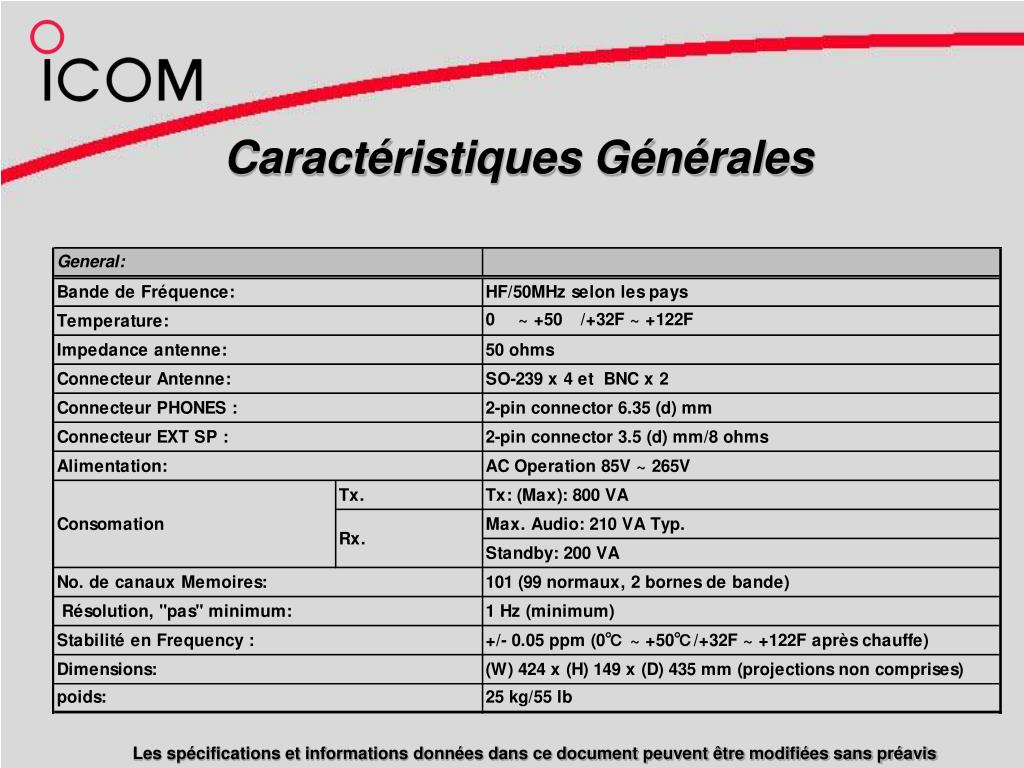

  31. Caractéristiques Générales Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

  32. Caractéristiques : Emission Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

  33. Caractéristiques : Réception Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

  34. Caractéristiques: Tuner antenne Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

  35. 50.1MHz Sensibilité réception Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

  36. Performances : stabilité en fréquence Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

  37. Performance Rx: Dynamique (espacement 100kHz) Not measured 14.1MHz: Pre-amp OFF Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

  38. Performance Rx: 3rd order TOI (espacement 20kHz) Not measured Les spécifications et informations données dans ce document peuvent être modifiées sans préavis

  39. Icom logo
