  1. 学习使用示波器 王景聚 示波器的工作原理 测定电压、周期及位相差

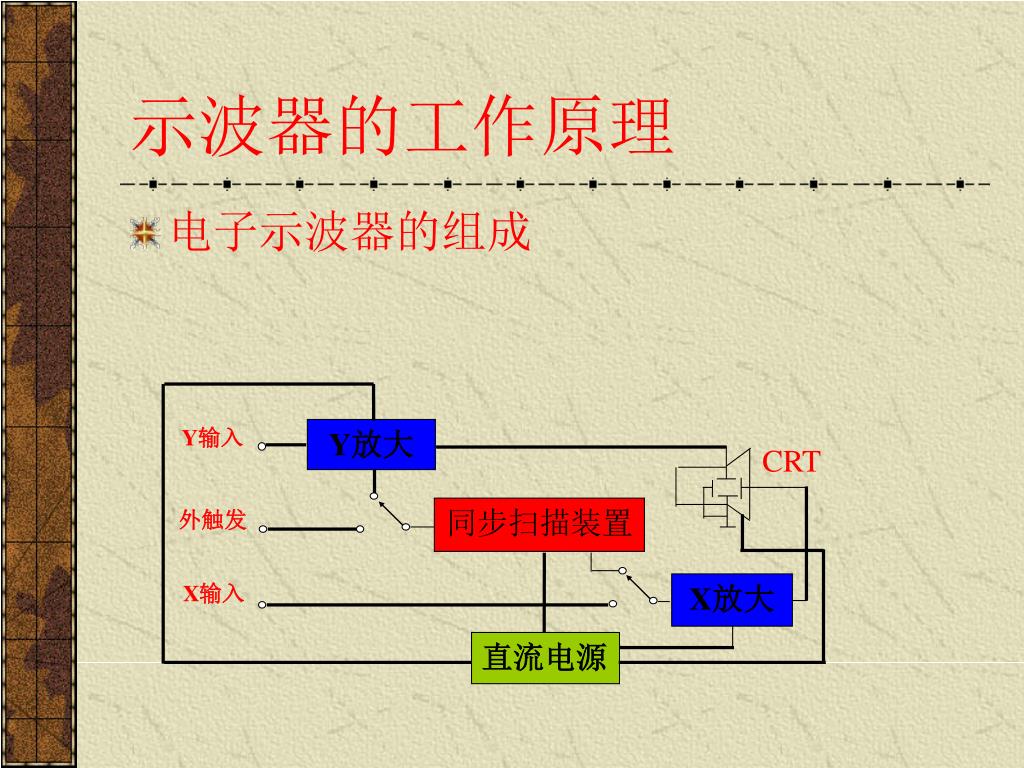

  2. Y输入 Y放大 CRT 同步扫描装置 外触发 X输入 X放大 直流电源 示波器的工作原理 • 电子示波器的组成

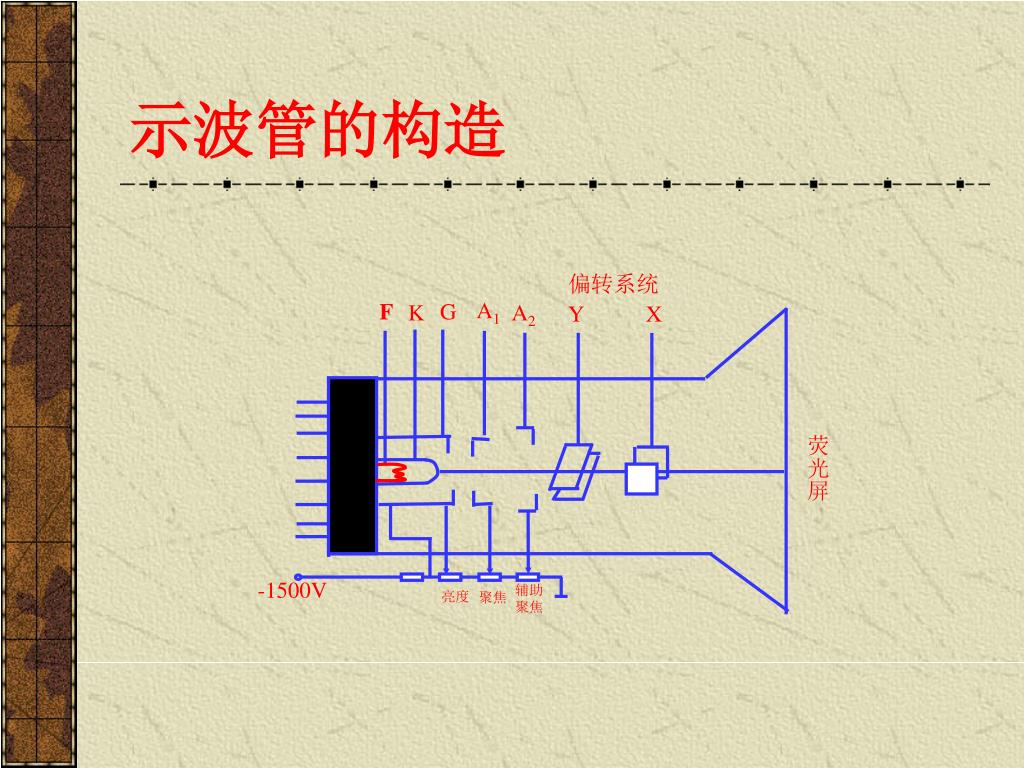

  3. 示波管的构造 偏转系统 A1 F G K A2 Y X 荧光屏 -1500V 辅助 聚焦 亮度 聚焦

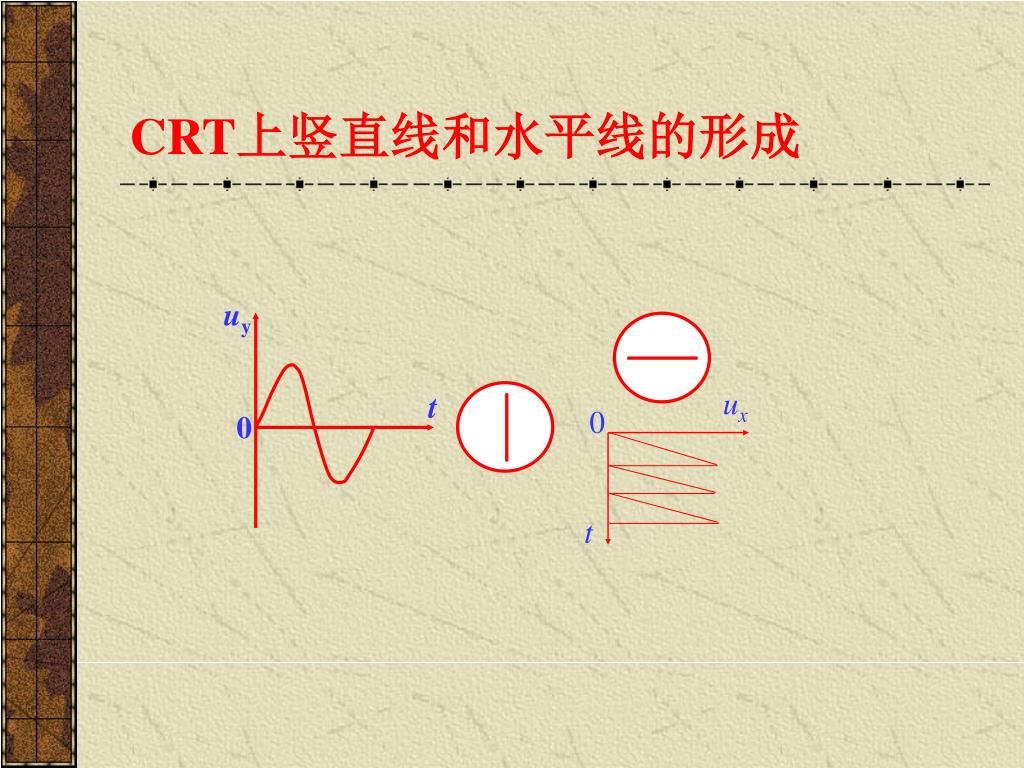

  4. CRT上竖直线和水平线的形成 uy ux t 0 0 t

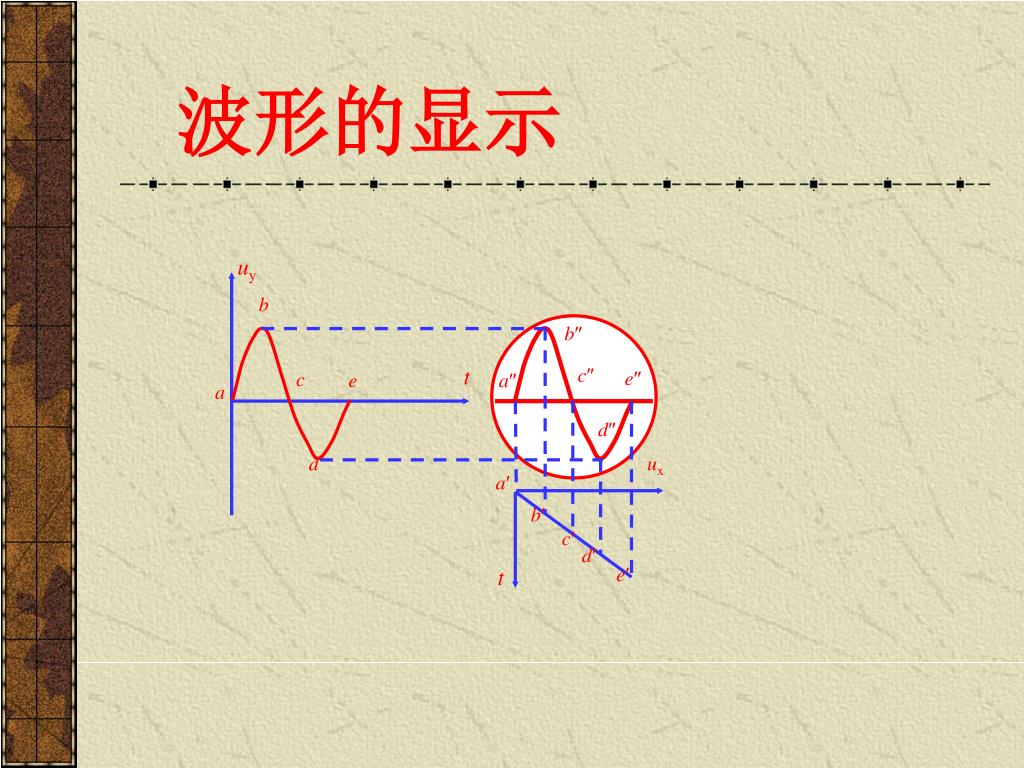

  5. 波形的显示 uy b b t c e c e a a d d ux a b c d e t

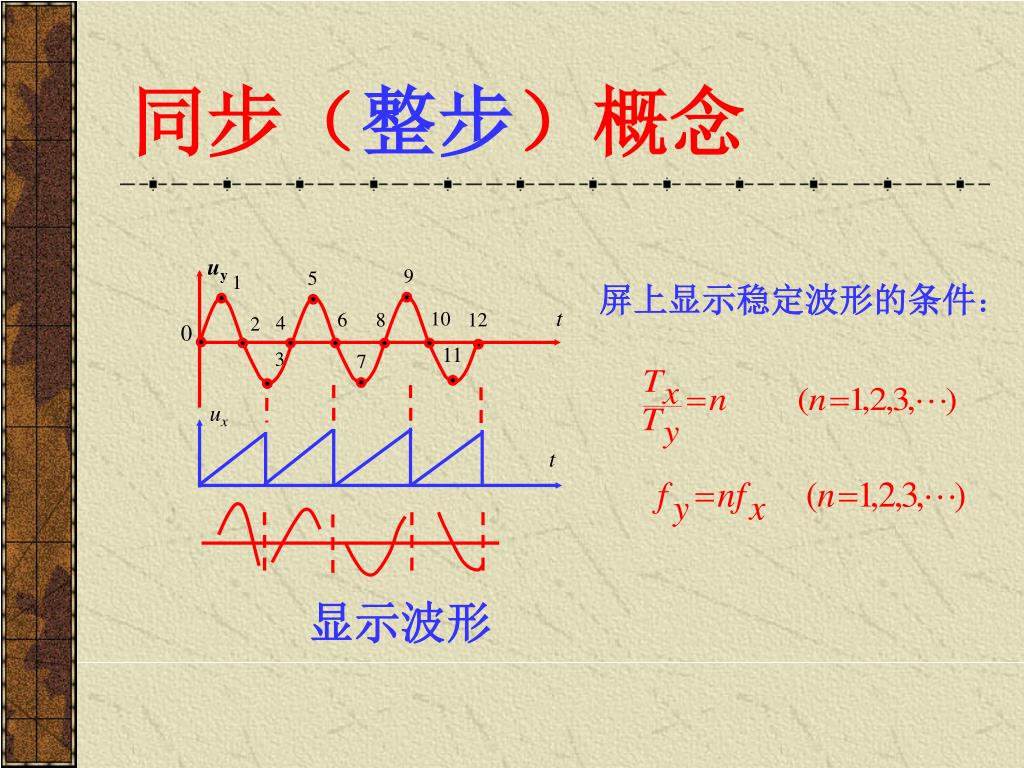

  6. uy 9 5 1 t 10 6 8 12 4 2 0 11 3 7 ux t 显示波形 同步（整步）概念 屏上显示稳定波形的条件：

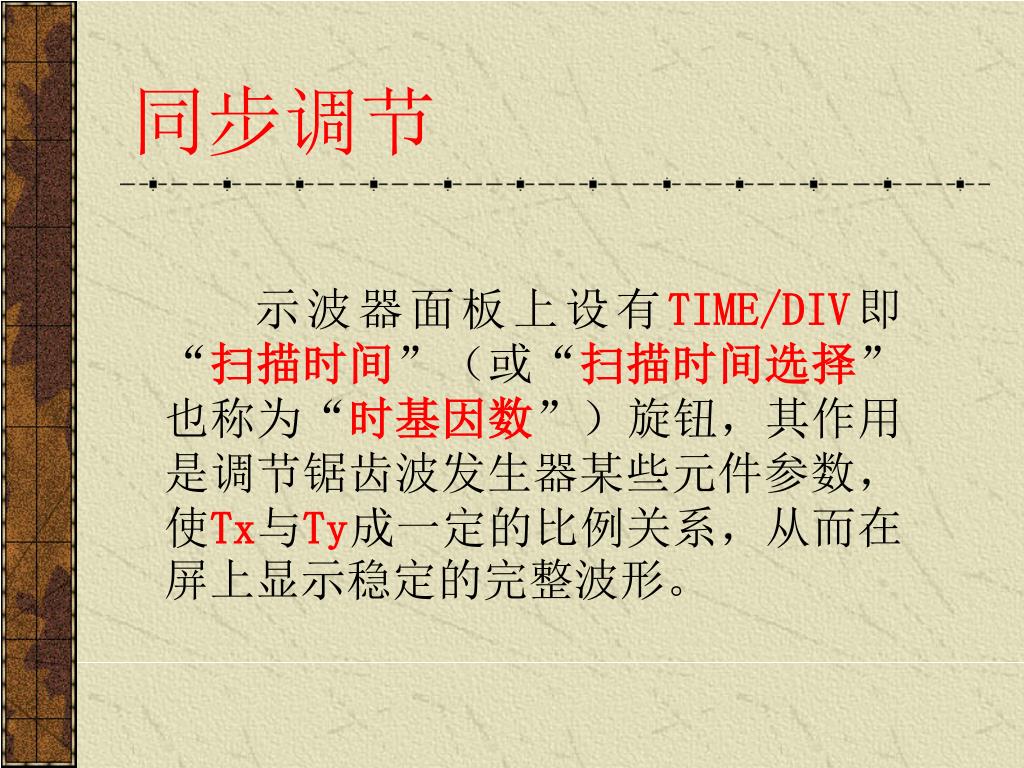

  7. 同步调节 示波器面板上设有TIME/DIV即“扫描时间”（或“扫描时间选择”也称为“时基因数”）旋钮，其作用是调节锯齿波发生器某些元件参数，使Tx与Ty成一定的比例关系，从而在屏上显示稳定的完整波形。

  8. 触发扫描 扫描电压是连续的锯齿波信号，这种扫描方式使用于显示周期波形，但对观察窄脉冲信号不理想，因为难以看清脉冲信号的前后沿。为此，必须采取触发扫描方式。

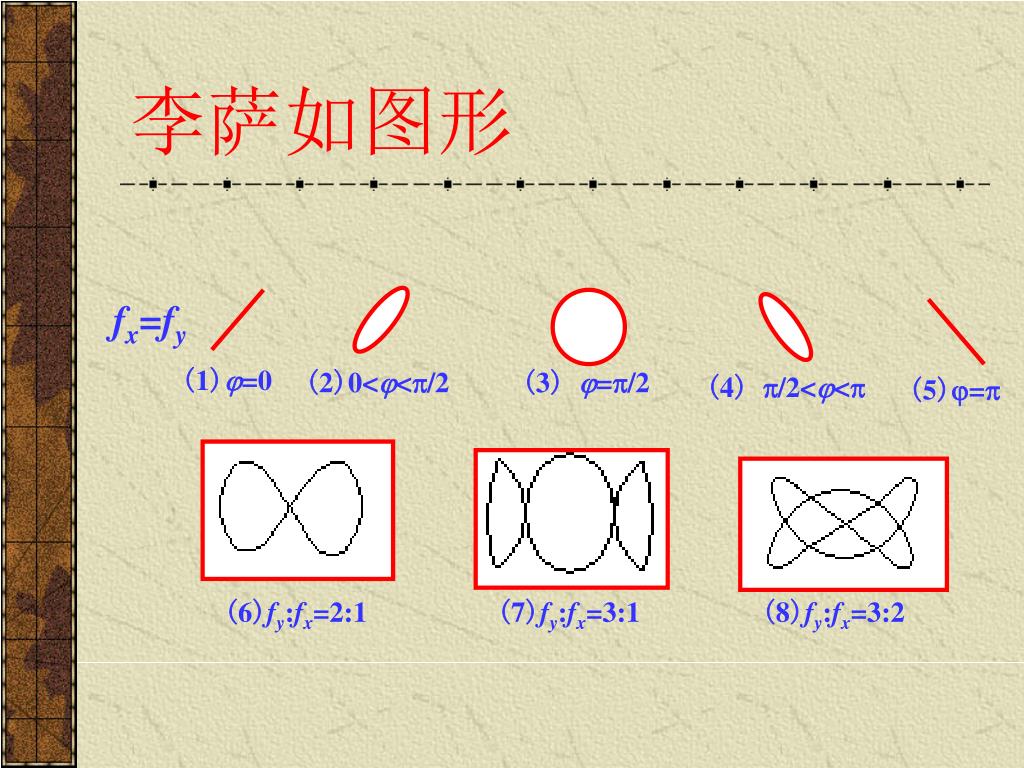

  9. 李萨如图形 fx=fy (1)=0 (2)0<</2 (3) =/2 (4) /2<< (5)= (6)fy:fx=2:1 (7)fy:fx=3:1 (8)fy:fx=3:2

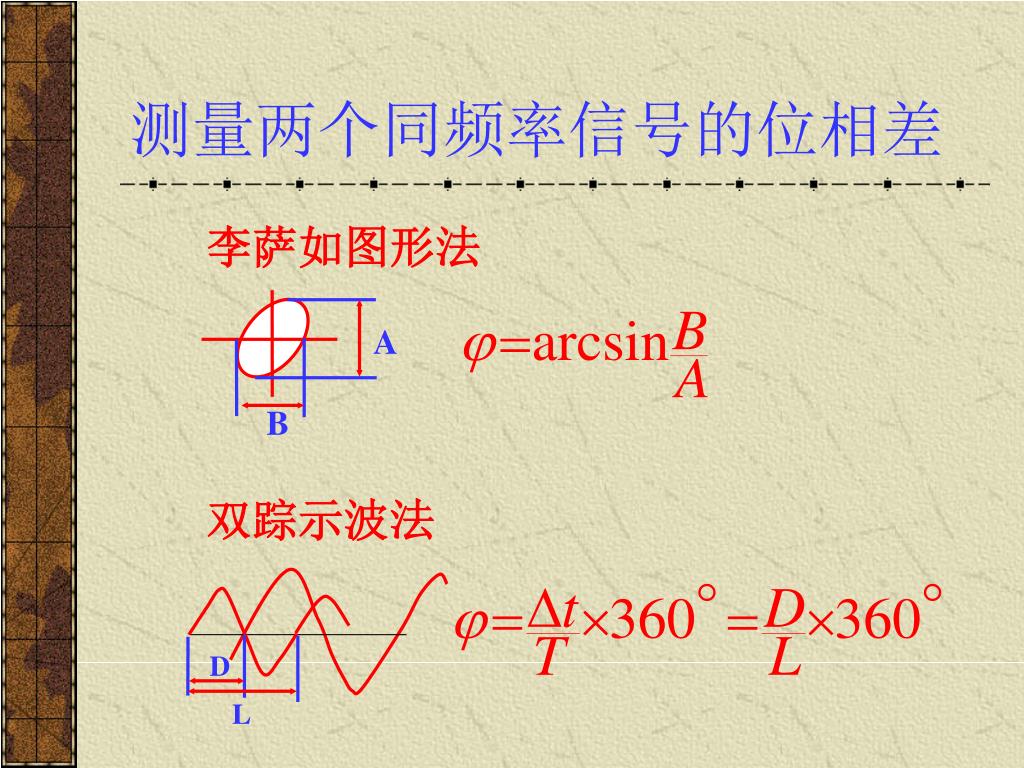

  10. 李萨如图形法 A B 双踪示波法 D L 测量两个同频率信号的位相差

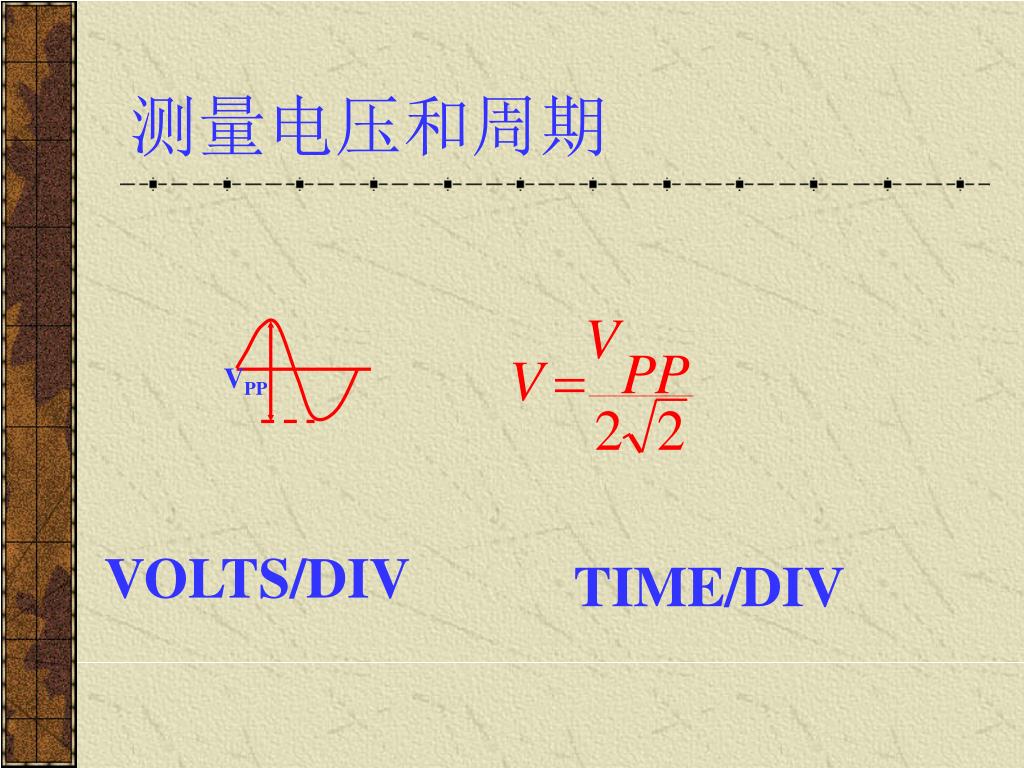

  11. VPP 测量电压和周期 VOLTS/DIV TIME/DIV

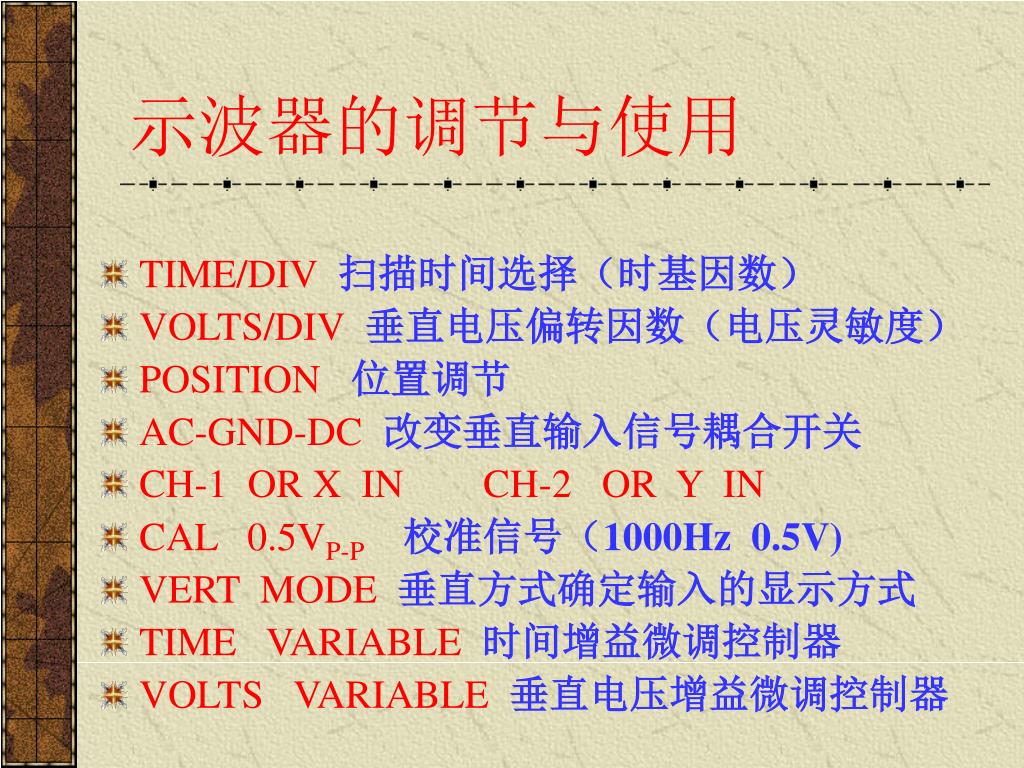

  12. 示波器的调节与使用 • TIME/DIV扫描时间选择（时基因数） • VOLTS/DIV垂直电压偏转因数（电压灵敏度） • POSITION 位置调节 • AC-GND-DC改变垂直输入信号耦合开关 • CH-1 OR X IN CH-2 OR Y IN • CAL 0.5VP-P校准信号（1000Hz 0.5V) • VERT MODE垂直方式确定输入的显示方式 • TIME VARIABLE时间增益微调控制器 • VOLTS VARIABLE垂直电压增益微调控制器

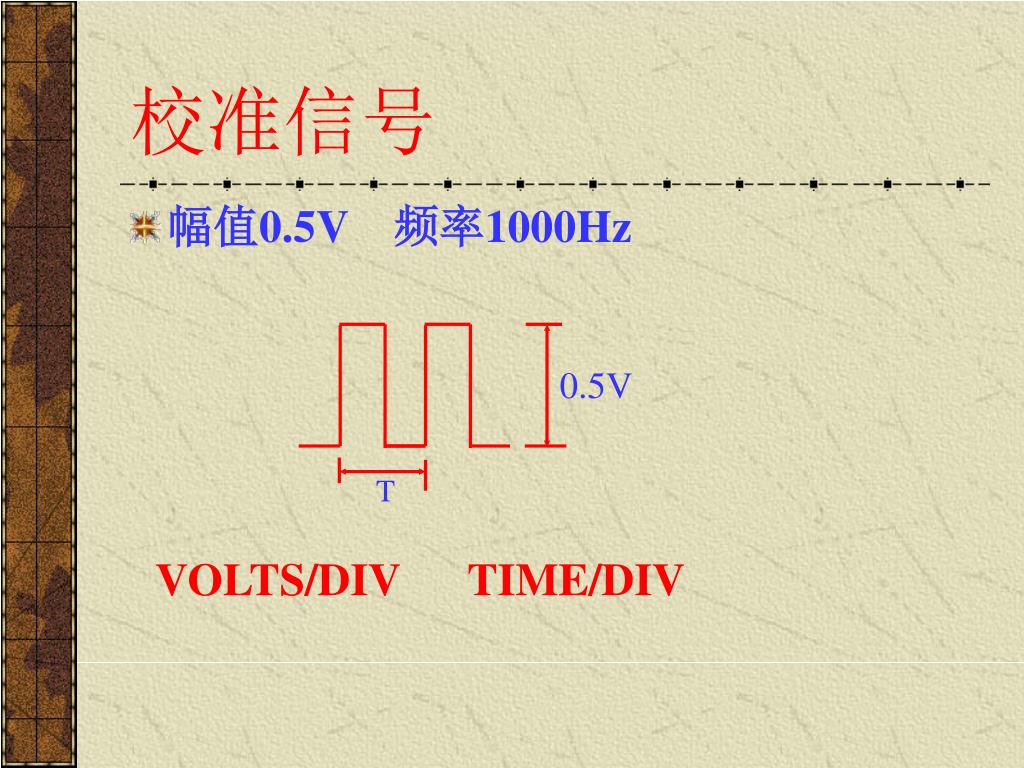

  13. 校准信号 • 幅值0.5V 频率1000Hz 0.5V T VOLTS/DIV TIME/DIV

  14. 实验内容 • 示波器自校准 • 测量信号的电压、周期或频率 • 利用李萨如图形测定信号频率 • 测量两同频正弦信号的位相差

  15. 思考题 1.示波器通电工作后,屏上无光点出现,可能有哪几种原因？应怎样调节？ 2.示波器的水平扫描时间是指光点从屏幕左端到右端扫描一次所需要的时间，试分析扫描速度、扫描时间和时基因数的关系. 3.示波器显示稳定波形的条件是什么？如何调节？
