  1. KOMUNIKASI DATA KULIAH V MEDIUM TRANSMISI_1

  2. Fungsinya yaitu untuk membawa aliran bit data dari satu komputer ke komputer yang lain. Media transmisi dapat diklasifikasikan: 1. Guided (terpandu) - Kabel Tembaga terpilin (twisted pair) - Coaxial - Serat Optik 2. Unguided (tidak terpandu) - Atmosfir - Udara MEDIA TRANSMISI

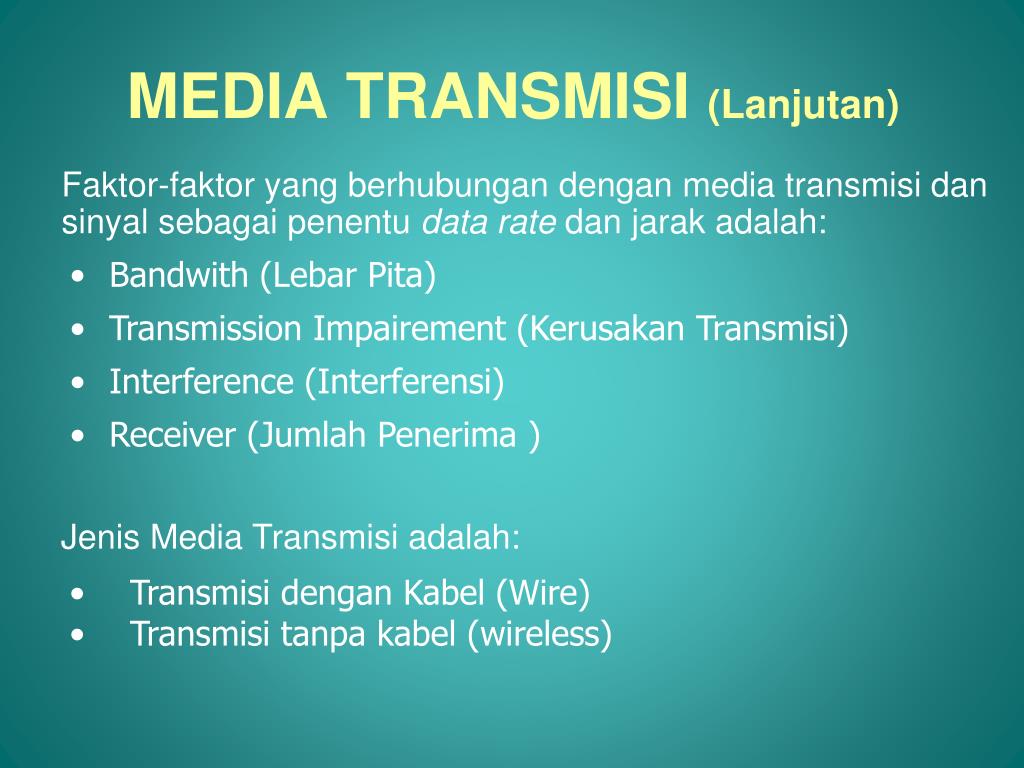

  3. Faktor-faktor yang berhubungan dengan media transmisi dan sinyal sebagai penentu data rate dan jarak adalah: MEDIA TRANSMISI (Lanjutan) • Bandwith (Lebar Pita) • Transmission Impairement (Kerusakan Transmisi) • Interference (Interferensi) • Receiver (Jumlah Penerima ) Jenis Media Transmisi adalah: • Transmisi dengan Kabel (Wire) • Transmisi tanpa kabel (wireless)

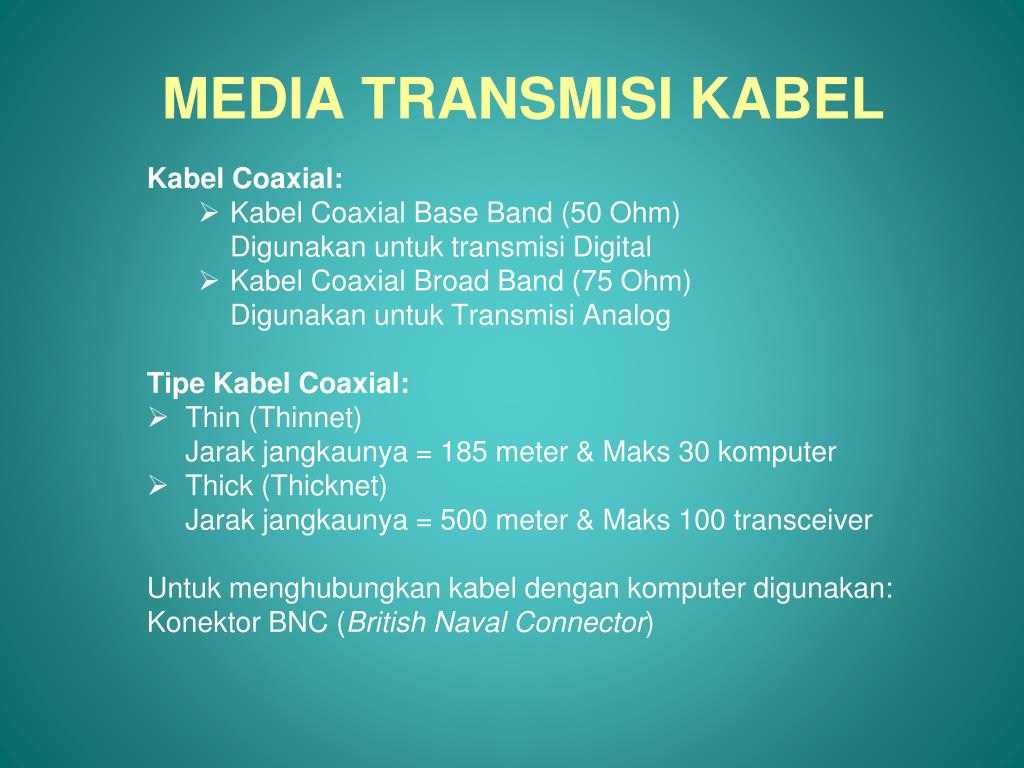

  4. Kabel Coaxial: Kabel Coaxial Base Band (50 Ohm) Digunakan untuk transmisi Digital Kabel Coaxial Broad Band (75 Ohm) Digunakan untuk Transmisi Analog Tipe Kabel Coaxial: Thin (Thinnet) Jarak jangkaunya = 185 meter & Maks 30 komputer Thick (Thicknet) Jarak jangkaunya = 500 meter & Maks 100 transceiver Untuk menghubungkan kabel dengan komputer digunakan: Konektor BNC (British Naval Connector) MEDIA TRANSMISI KABEL

  5. RG58 serta BNC male Kabel Caxial BNC Terminator BNC sebelum dipasang BNC-T 50 Ohm Deskripsi Kabel Coaxial dan BNC

  6. Deskripsi Penggunaan Kabel Coaxial dan BNC Gbr. Penyambungan T connector dengan kabel 10Base2

  7. Kabel UTP, STP dan Konektor RJ-45 Kedudukan warna dalam RJ-45 Deskripsi Kabel Twisted Pair dan RJ45

  8. Deskripsi Kabel Twisted Pair dan RJ45 (Lanjutan)

  9. Kabel UTP bisa dipasang langsung, untuk menghubungkan perangkat yang berbeda Kabel UTP bisa dipasang silang, untuk menghubungkan perangkat yang sama Kabel UTP (Unshielded Twisted Pair)

  10. Deskripsi Penggunaan Kabel UTP dan RJ45

  11. Kabel Fiber Optik Deskripsi Kabel Fiber Optik (Serat Optik)

  12. FDDI Media Interface Connector (MIC) Kabel fiber optik Deskripsi Kabel Fiber Optik (Serat Optik) dan Konektornya (Lanjutan1)

  13. Jenis Duplex SC (Ribbed Boot) SC Duplex Adaptor (Plastic Housing) Adaptor jenis ST Jenis ST (w/Zirconia Ferrule & Plastic Body) Penyambung ST (ST Connector w/ Zirconia Ferrule & Metal Body) Konektor Dual ST Adaptor (Duplex ST Adapter) Konektor Fiber Optik (Serat Optik) (Lanjutan2)

  14. Deskripsi Penggunaan Kabel Fiber Optik dan Konektornya

  15. Perbandingan Tiga Jenis Kabel Coaxial, Twisted Pair & Serat Optic
