  1. KT SRCA Saša Vujnović

  2. 1 Tehničke pretpostavke 2 3 4 KT SRCA Izbor pacijenata Kalcijum skoring i KT koronarografije Radijaciona doza

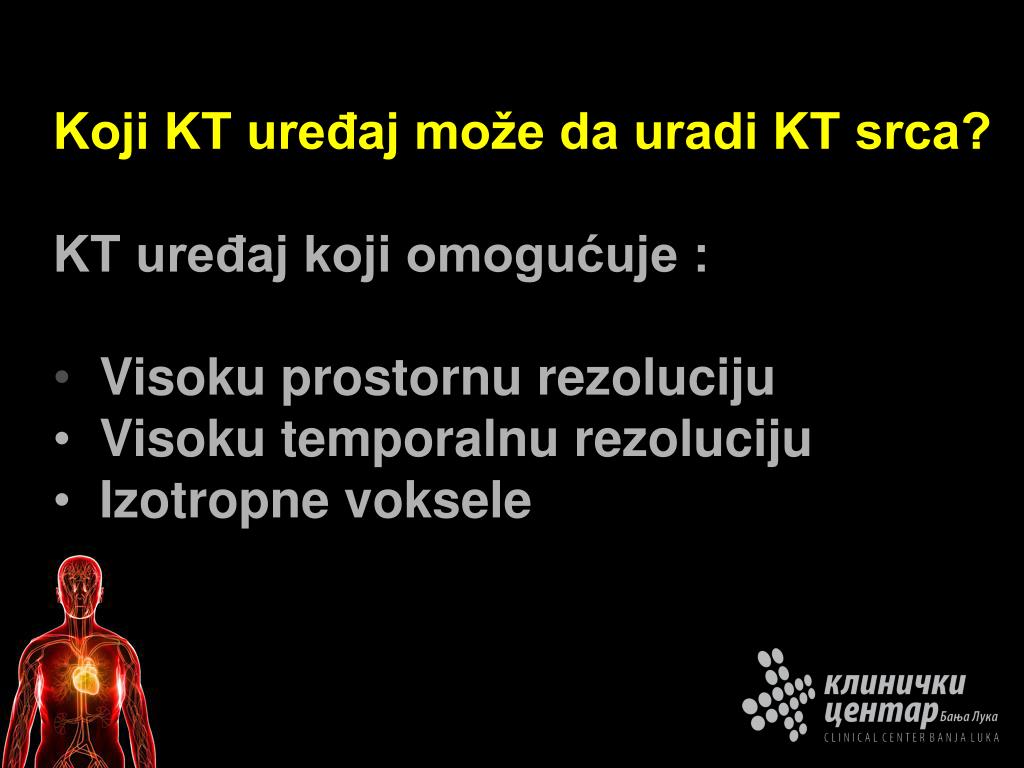

  3. Koji KT uređaj može da uradi KT srca? • KT uređaj koji omogućuje : • Visoku prostornu rezoluciju • Visoku temporalnu rezoluciju • Izotropne voksele

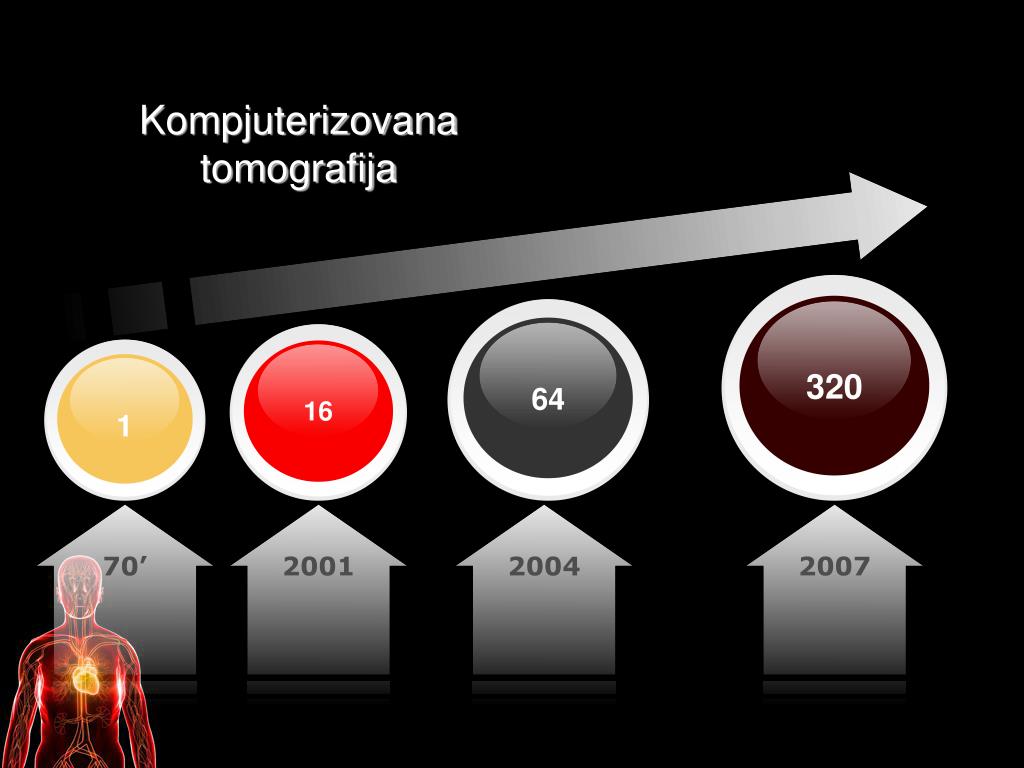

  4. Kompjuterizovana tomografija 320 64 16 1 70’ 2001 2004 2007

  5. Tehnički razvoj KT-a 1972 - 2010 1972 1980 1990 2000 2010 min.vrijeme sken. 300 s 5 s 1 s 0.5 0,33 s 58 kB 1 MB 2 MB 12 72 MB podaci po 360 skenu - - < 50 MB <0,5 2GB podaci po spirali 512 x 512 80 x 80 256 x 256 512 x 512 matriks slike 2 kW 10 kW 40 kW 60 40 kW snaga cijevi 13 mm 2 - 10 mm 1 - 10 mm 0.5 0,3mm debljina sloja 3 lp/cm 12 lp/cm 15 lp/cm 24 36lp/cm prostorna rezolucija 5 mm / 5 HU / 50 mGy 3 mm / 3 HU / 30 mGy 3 mm / 3 HU / 30 mGy 3 mm / 3 HU / 30 mGy kontrastna rezolucija

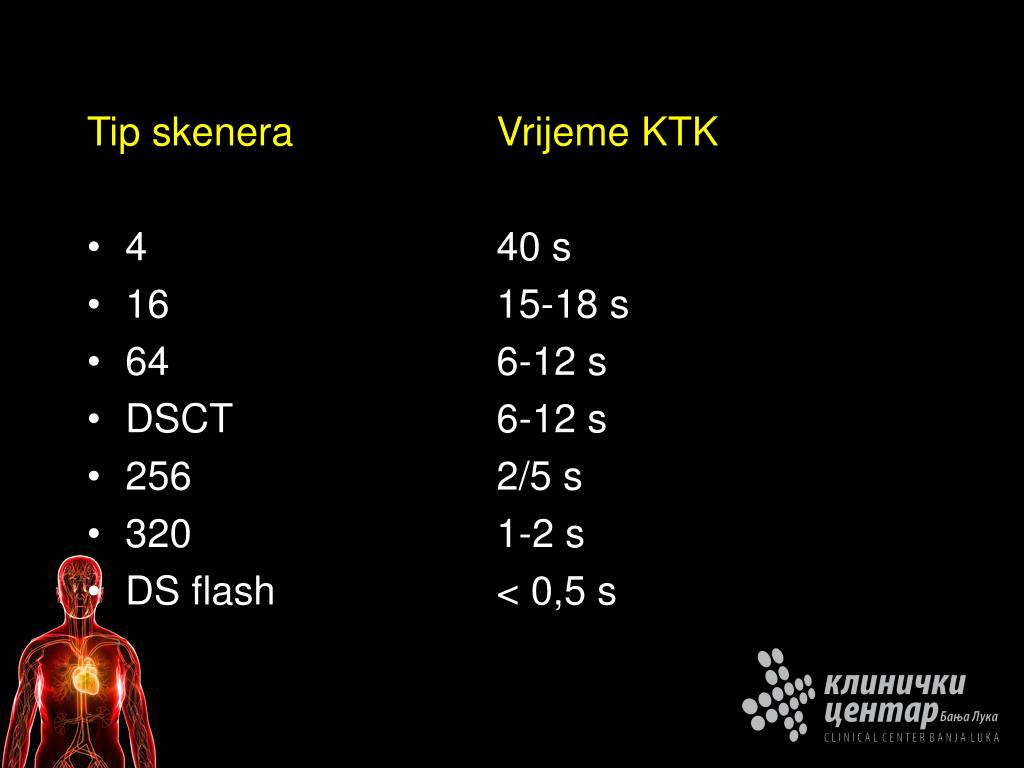

  6. Tip skenera Vrijeme KTK • 4 40 s • 16 15-18 s • 64 6-12 s • DSCT 6-12 s • 256 2/5 s • 320 1-2 s • DS flash < 0,5 s

  7. Temporalna rezolucija • vrijeme potrebno za akviziciju slike • KTK 80 – 200 ms • DSA 10 ms

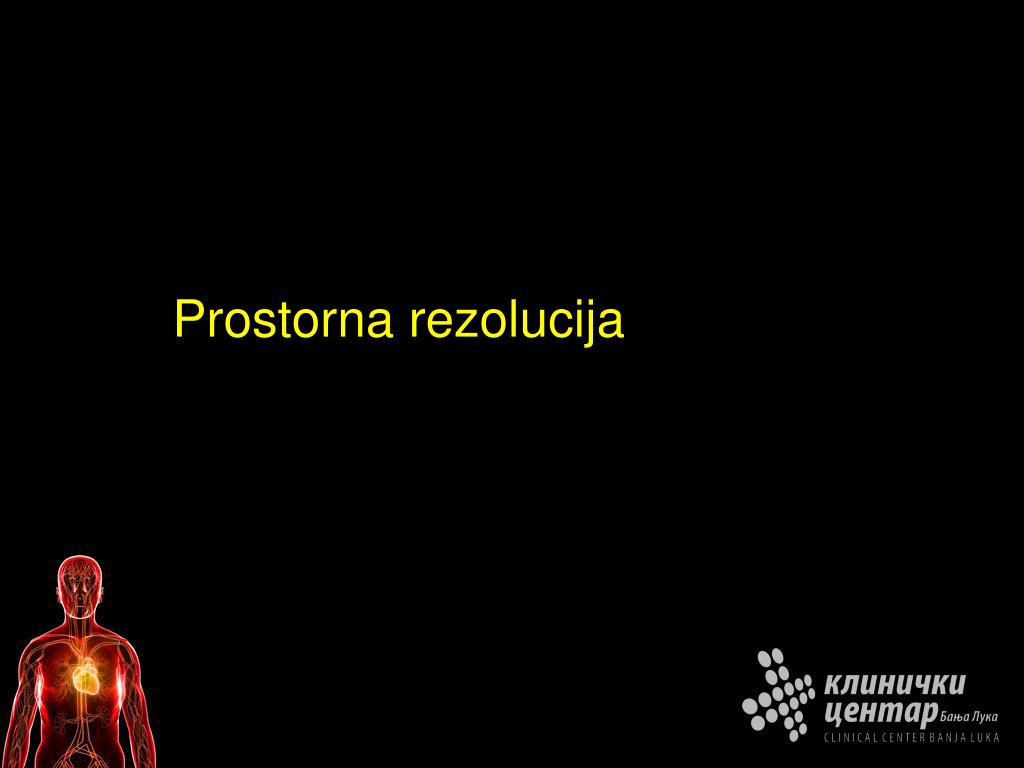

  8. Prostorna rezolucija

  9. Tip skenera Prostorna rezolucija • 4 1 mm • 16 < 1 mm • 64 0,4 mm • DSCT < 0,4 mm • 256 < 0,4 mm • 320 < 0,4 mm • DS flash < 0,4 mm • DSA 0,2 mm

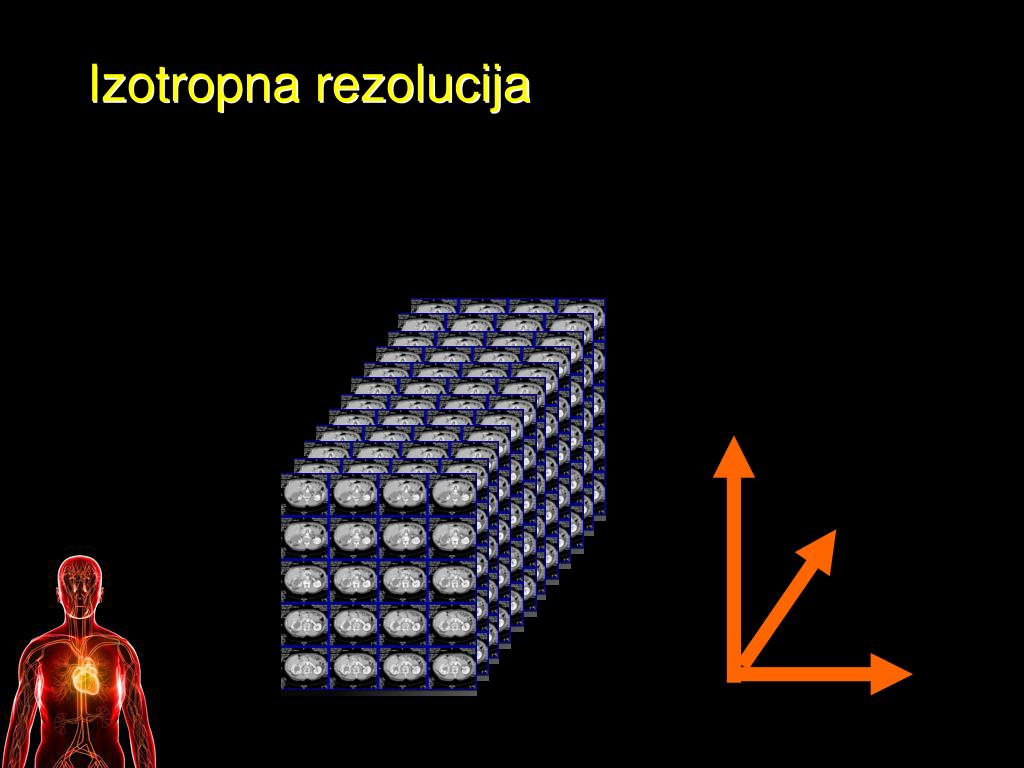

  10. Izotropna rezolucija

  11. KRIVA DRINA

  12. Koji KT uređaj može da uradi KT srca? • KT uređaj koji omogućuje : • Visoku prostornu rezoluciju • Visoku temporalnu rezoluciju • Izotropne voksele

  13. Koji KT uređaj može da uradi KT srca? 4 slojni KT – potvrda koncepta 16 slojni KT – dokazani rezultati 64 slojni KT – robustno kliničko oruđe 128, DS, 320...

  14. Koji KT uređaj može da uradi KT srca? 4 slojni KT – potvrda koncepta 16 slojni KT – dokazani rezultati 64 slojni KT – robustno kliničko oruđe 128, DS, 320...

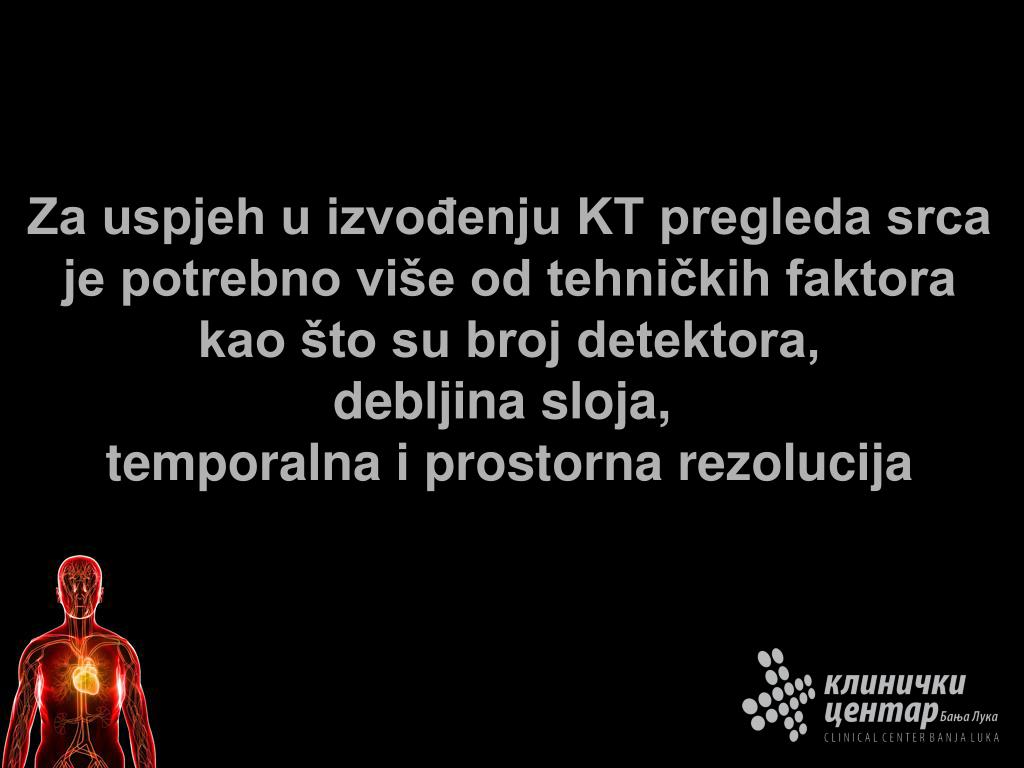

  15. Za uspjeh u izvođenju KT pregleda srca je potrebno više od tehničkih faktora kao što su broj detektora, debljina sloja, temporalna i prostorna rezolucija

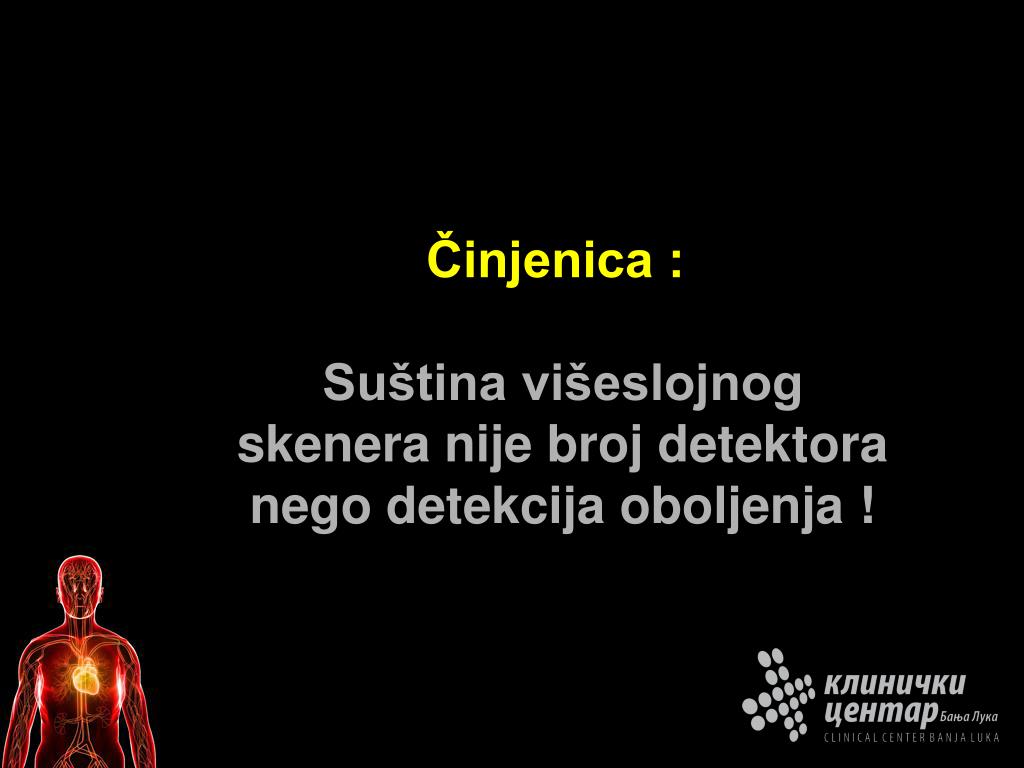

  16. Činjenica : Suština višeslojnog skenera nije broj detektora nego detekcija oboljenja !

  17. Uspješan KT srca počinje u momentu kada je napisana uputnica i završava se kada je korektno interpretiran nalaz dostavljen ordinarijusu !

  18. Koronarna bolest Više od 500 000 ljudi umire svake godine od KS u SAD ČINJENICE!! Više od 12 000 000 amerikanaca ima istoriju simp. koronarne bolesti Preko 1 000 000 Akutnih slučajeva u SAD

  19. FAKTORI RIZIKA (poznati) • Hiperholesterolemia • Arterijska hipertenzija • Diabetes melitus • Pušenje

  20. Zašto KT srca ? • 1/3 pacijenata sa akutnim IM nema • klasične risk faktore • Da li KT može otkriti nove informacije?

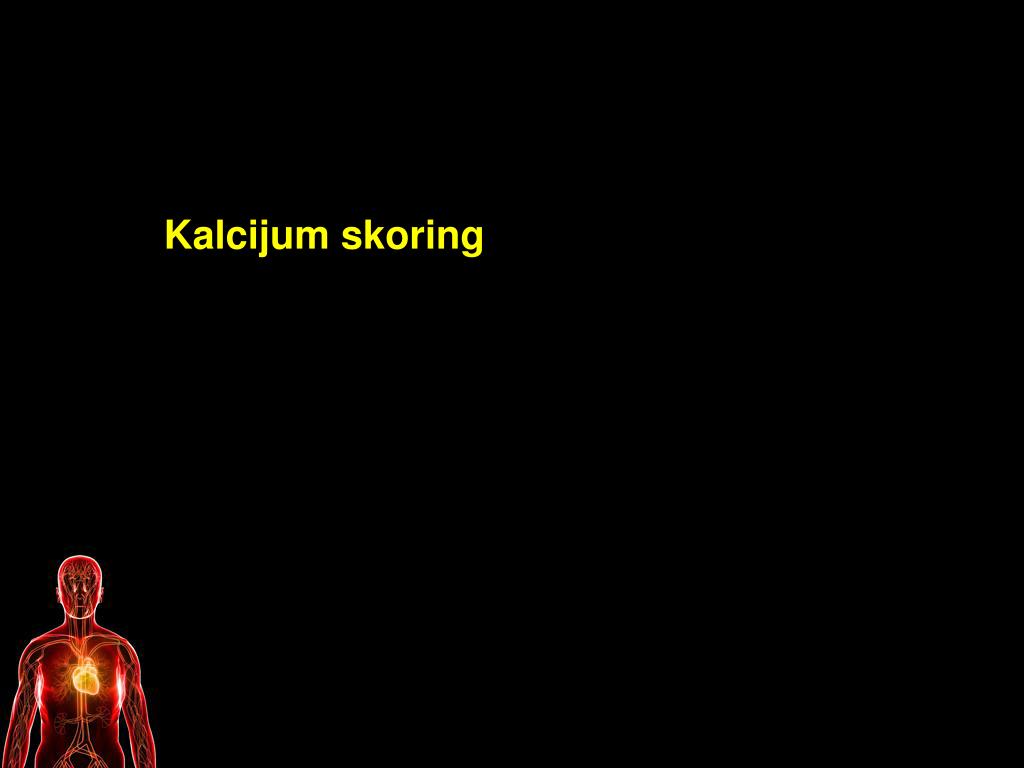

  21. Kalcijum skoring

  22. Zašto kalcijum skoring ? • visoko senzitivan za aterosklerotsku bolest • neke studije pokazuju da ima bolju prediktivnu • vrijednost nego tradicionalni faktori rizika

  23. Zašto kalcijum skoring ? • negativan kalcijum skor ima negativnu prediktivnu • vrijednost za prisustvo aterosklerotske bolest

  24. 4 3 2 1 AGATSTON SKOR < 10 11 - 99 100 - 400 > 400

  25. lipid-lowering treatment with statins has been shown to reduce coronary calcium progression Achenbach S, Ropers D, Pohle K, et al. Influence of lipid-lowering therapy on the progression of coronaryartery calcification: a prospective evaluation.Circulation 2002; 106:1077-1082.

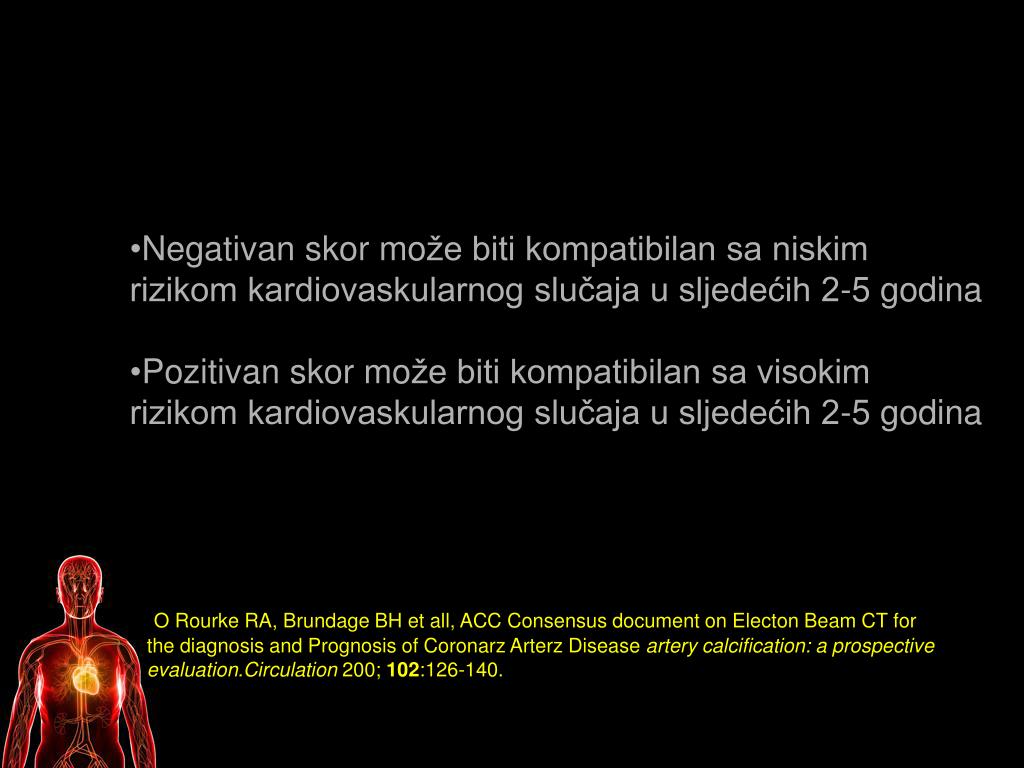

  26. Negativan skor može biti kompatibilan sa niskim • rizikom kardiovaskularnog slučaja u sljedećih 2-5 godina • Pozitivan skor može biti kompatibilan sa visokim • rizikom kardiovaskularnog slučaja u sljedećih 2-5 godina O Rourke RA, Brundage BH et all, ACC Consensus document on Electon Beam CT for the diagnosis and Prognosis of Coronarz Arterz Diseaseartery calcification: a prospective evaluation.Circulation 200; 102:126-140.

  27. Nedostatak kalcijuma ne isključuje koronarnu bolest ! Lau GT et al. Coronarz Arterz Stenosis : Detection with calcium scoring, CT Angiography, Radiology  2005; 235:415-422.

  28. Selektivne koronarografije : Činjenice • Preko 2 000 000 godišnje u SAD • Oko 33 % zvršavaju intervencijom

  29. Selektivne koronarografije : Činjenice • Preko 2 000 000 godišnje u SAD • 67 % dijagnostičke !!

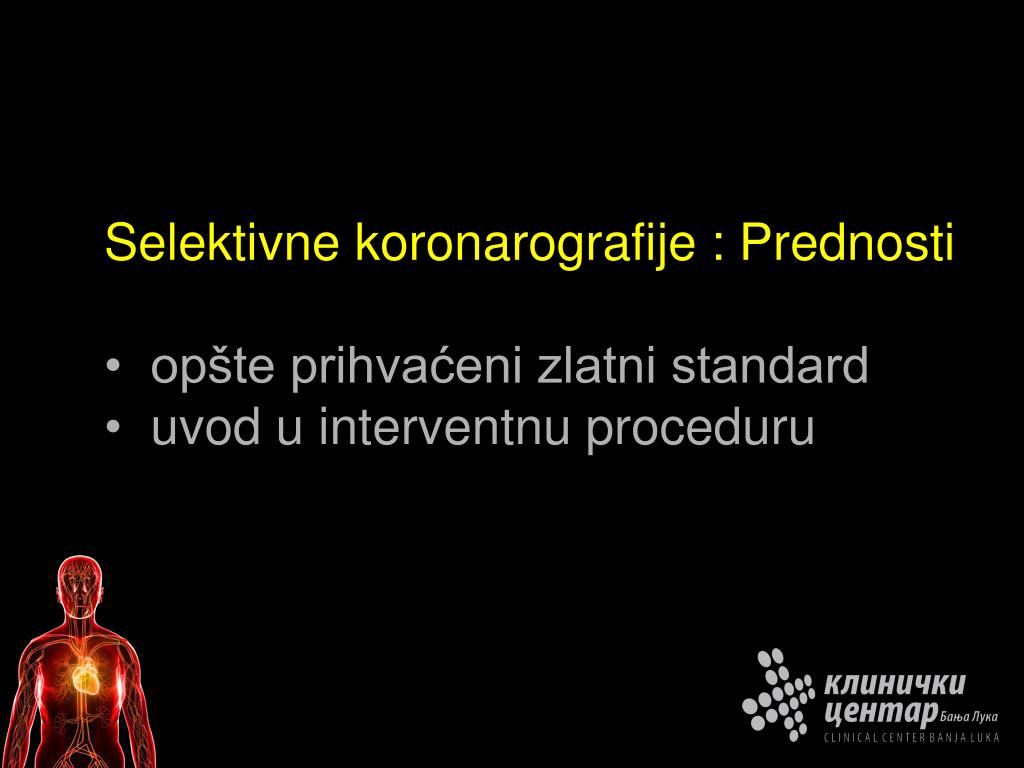

  30. Selektivne koronarografije : Prednosti • opšte prihvaćeni zlatni standard • uvod u interventnu proceduru

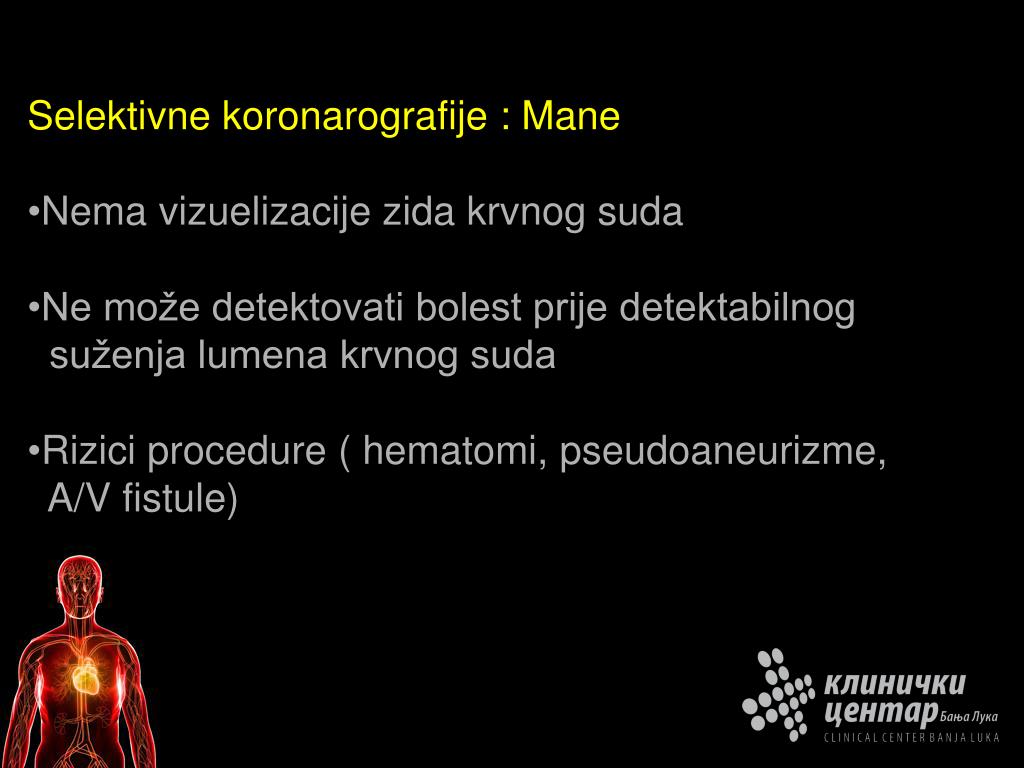

  31. Selektivne koronarografije : Mane • Nema vizuelizacije zida krvnog suda • Ne može detektovati bolest prije detektabilnog • suženja lumena krvnog suda • Rizici procedure ( hematomi, pseudoaneurizme, • A/V fistule)

  32. KT koronarografije : Prednosti • Neinvazivna procedura • Može da isključi koronarnu bolest sa visokom tačnošću • Može da procijeni patentnost stenta ili bypass-a • Može da procijeni građu plaka

  33. KT koronarografije : Mane • Neuspješan kod pacijenata sa aritmijom • Potrebna je frekvenca srca ispod 65 BPM • (beta blokatori) • 10 sekundi udah

  34. KT koronarografije : Preduslovi • Najmanje 64 slojni skener • Radna stanica (software) • Vremenska posvećenost radiologa i tehničara • Timski rad radiologa, tehničara i sestre

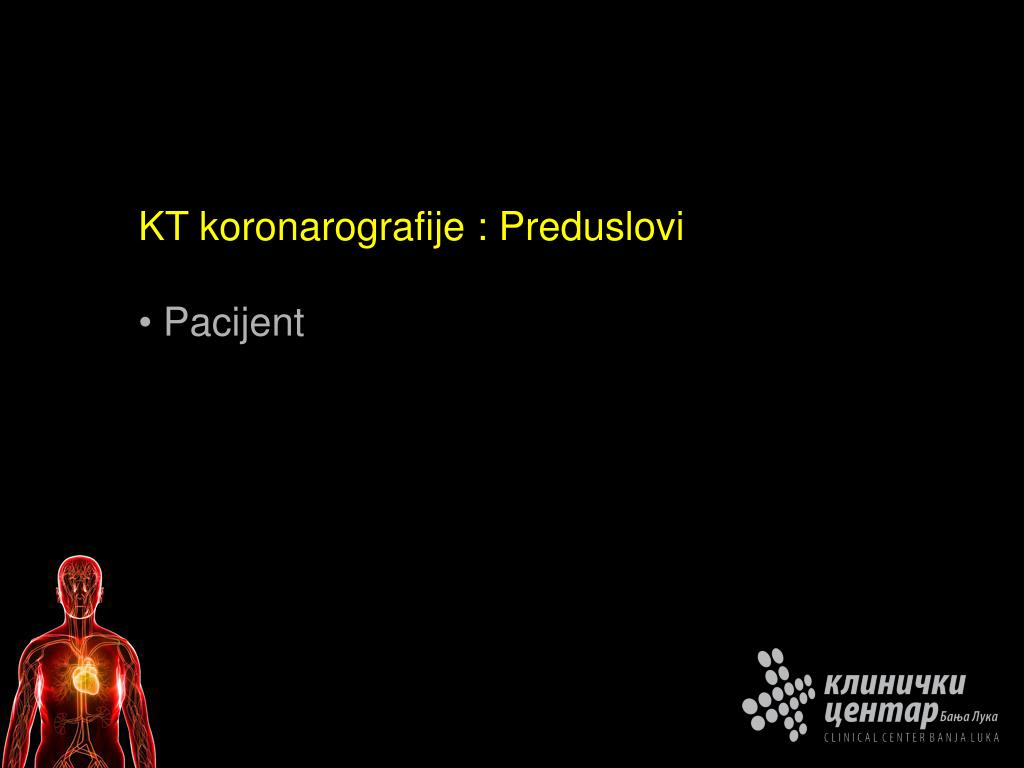

  35. KT koronarografije : Preduslovi • Pacijent

  36. KT koronarografije : Relativne kontraindikacije • Visoka frekvencija srca (< 65 BPM optimalno) • Aritmija • Alergija na jodna kontrastna sredstva • Renalna insuficijencija (serumski kreatinin) • Pacijenti koji ne sarađuju • Pacijenti sa ekstenzivnim koronarnim kalcifikacijama

  37. KT koronarografije : Priprema pacijenta Razgovor sa pacijentom , saradnja! Bez iznenađenja! Pacijent mora biti miran tokom pregleda Pacijent mora pratiti komande disanja Vježba disanja Informacija o kontrastu, senzaciji topline

  38. ARTEFAKTI USLIJED POMJERANJA, 75 BPM

  39. ARTEFAKTI USLIJED POMJERANJA, IREGULARNO DISANJE

  40. EKSTENZIVNE KALCIFIKACIJE

  41. IREGULARANA RAD SRCA

  42. KT koronarografije : Uticaj srčane frekvencije • Niža frekvencija, duža diastolička faza, bolja akvizicija • Aritmija može onemogućiti interpretaciju ili izvođenje studije

  43. KT koronarografije : Priprema pacijenta Beta blokatori Nitroglicerin?

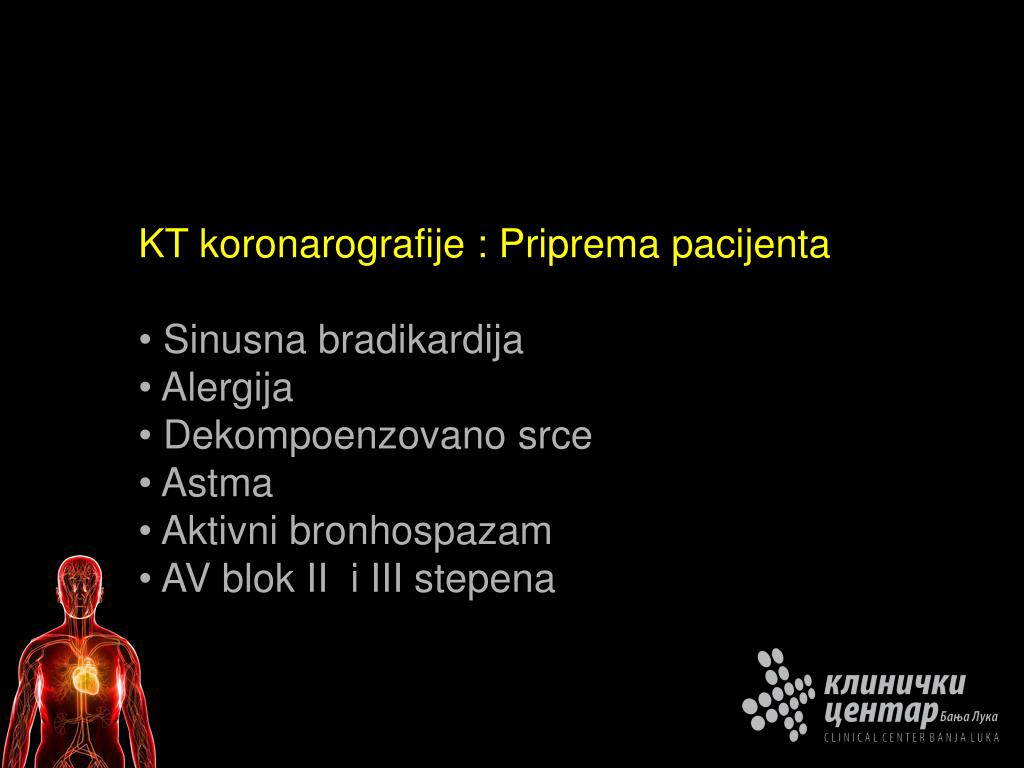

  44. KT koronarografije : Priprema pacijenta • Sinusna bradikardija • Alergija • Dekompoenzovano srce • Astma • Aktivni bronhospazam • AV blok II i III stepena

  45. Koja je uloga EKG gating-a? • Prospektivni • Retrospektivni
