Monitorización vía MRTG

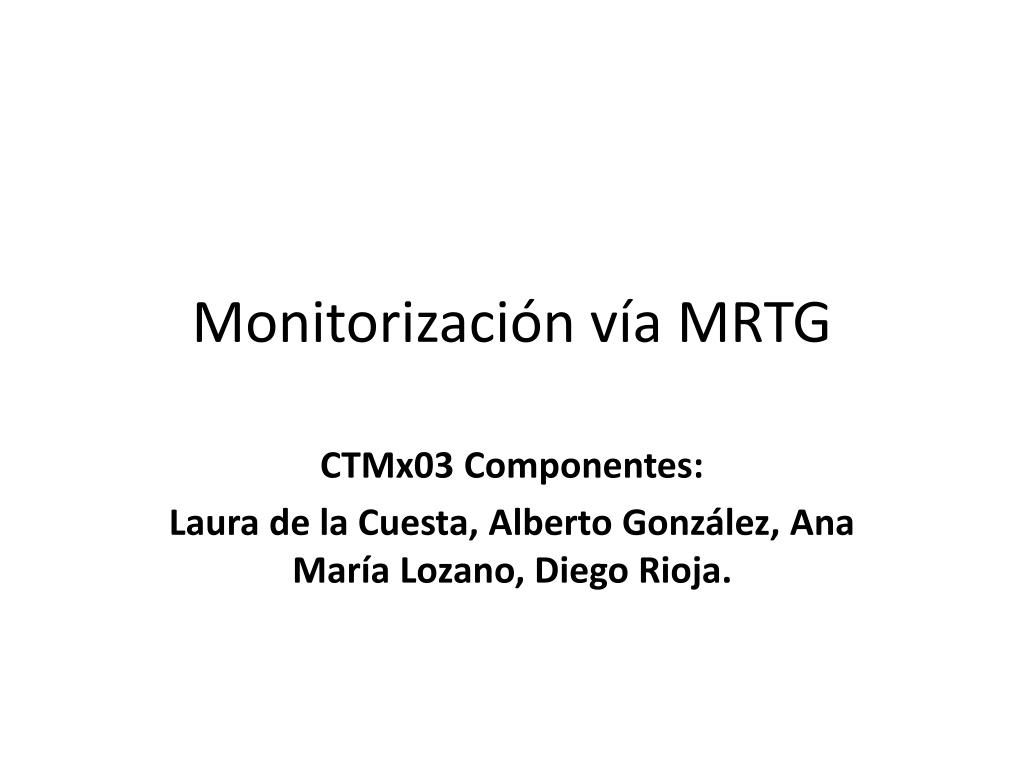

Monitorización vía MRTG CTMx03 Componentes: Laura de la Cuesta, Alberto González, Ana María Lozano, Diego Rioja.

Monitorización vía MRTG • Introducción • Gestión de sistemas de red • Monitorización MRTG • Caso de estudio • Instalación • Estudio árbol OID • Configuración para la monitorización • Monitorización • Conclusiones

2. Gestión de sistemas de red • Problemática • Evolución de los sistemas de gestión • Hoy  Gestión Integrada (normalización) • Importante sector empresarial • Objetivo final :calidad de servicio a un precio razonable.

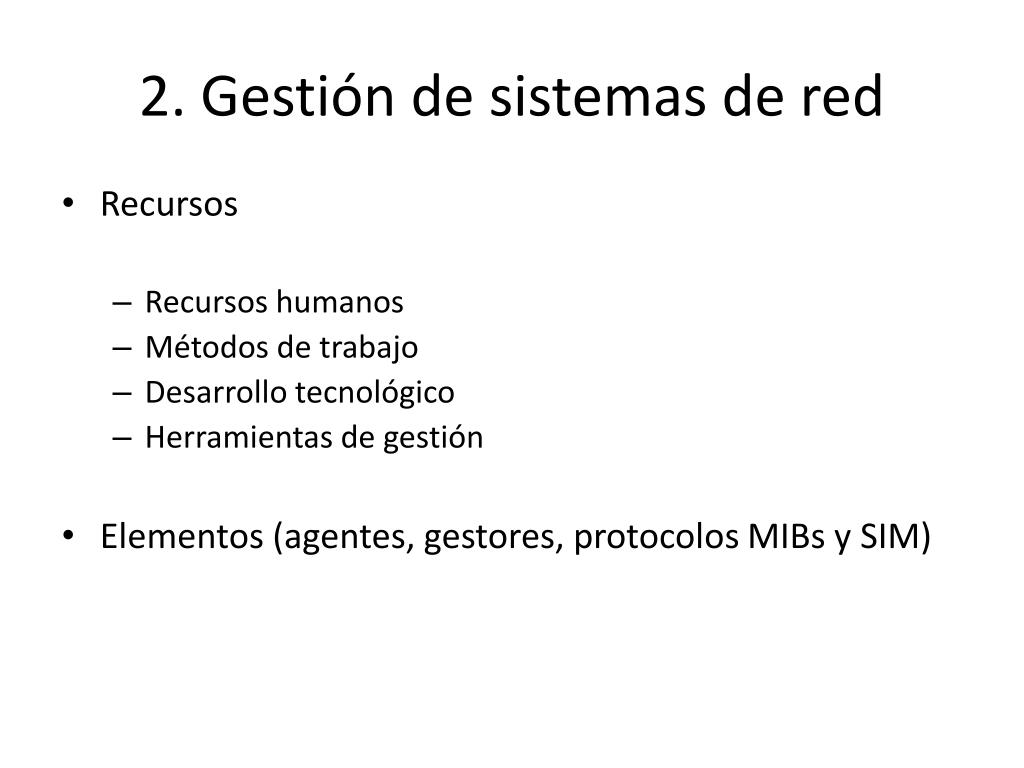

2. Gestión de sistemas de red • Recursos • Recursos humanos • Métodos de trabajo • Desarrollo tecnológico • Herramientas de gestión • Elementos (agentes, gestores, protocolos MIBs y SIM)

2.1. Monitorización MRTG • Herramienta para monitorizar tráfico • Necesario SNMP • Varias funciones(mide tráfico, detecta fallos, rendimiento, seguridad) • Gráficos en formato HTML • Limitaciones(no detecta host cuello de botella, no especifica tipo de tráfico y estadísticas sobre protocolos )

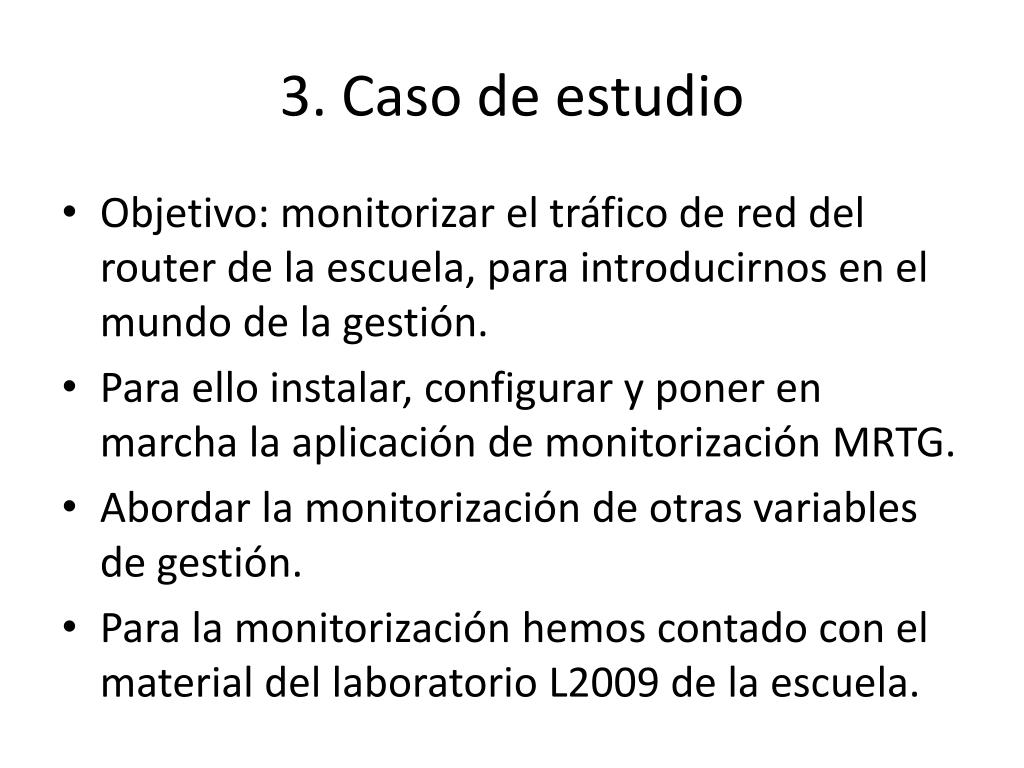

3. Caso de estudio • Objetivo: monitorizar el tráfico de red del router de la escuela, para introducirnos en el mundo de la gestión. • Para ello instalar, configurar y poner en marcha la aplicación de monitorización MRTG. • Abordar la monitorización de otras variables de gestión. • Para la monitorización hemos contado con el material del laboratorio L2009 de la escuela.

3.1. Instalación • Descargar y compilar las librerías necesarias • Gd: Crear gráficos • Libpng: Requerida por gd. Crea archivos png. • Zlib:requerida por libpng. Comprime archivos gráficos. • Para instalar las librerías • configure --prefix /home/labs/ctm2/ctm2x03/MRTG, • make • make install

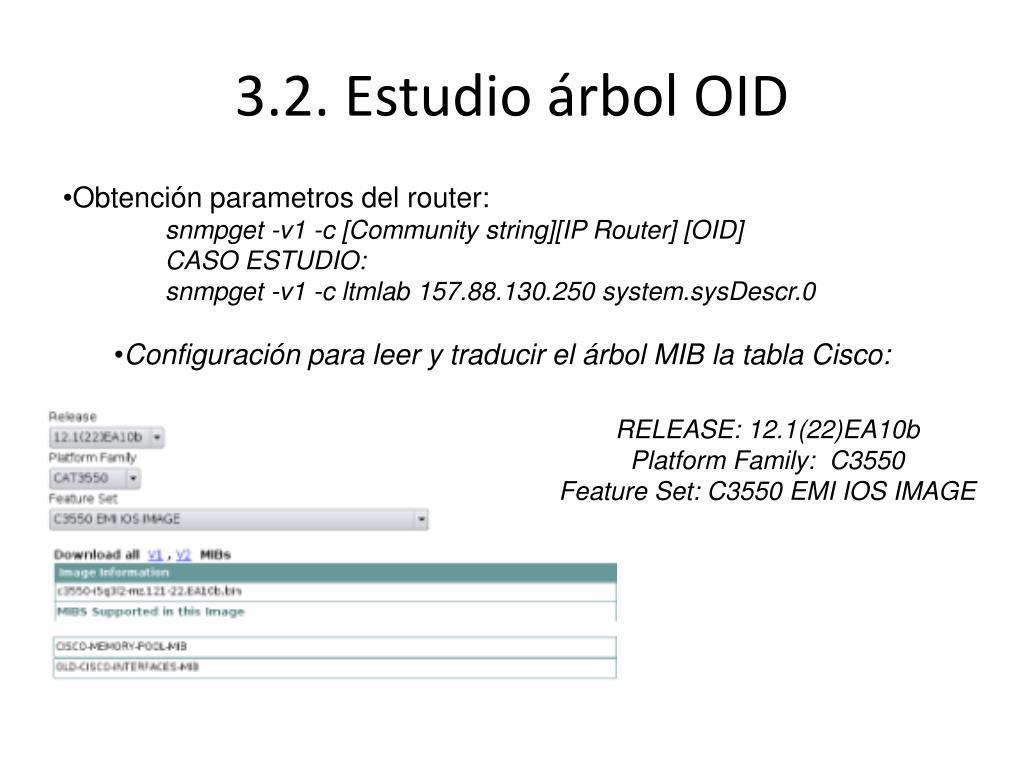

3.2. Estudio árbol OID • Obtención parametros del router: • snmpget-v1 -c [Community string][IP Router] [OID] • CASO ESTUDIO: • snmpget -v1 -c ltmlab 157.88.130.250 system.sysDescr.0 • Configuración para leer y traducir el árbol MIB la tabla Cisco: RELEASE: 12.1(22)EA10b Platform Family: C3550 Feature Set: C3550 EMI IOS IMAGE

3.2. Estudio árbol OID • Recorremos árbol OID en busca del parámetro a monitorizar. • Elegida la rama, recorremos las “hojas” para obtener los valores • snmpwalk -v1 -c [Community string] [IP ROUTER] [OID] • Caso estudio: • snmpwalk -v1 -c ltmlab 157.88.130.250 1.3.6.1.4.1.9.2.2.1.1.43 Counter • Capturas: • SNMPv2-SMI::enterprises.9.2.2.1.1.43.33 = Counter32: 1201075 • SNMPv2-SMI::enterprises.9.2.2.1.1.43.34 = Counter32: 1200819

3.2. Estudio árbol OID  Entrada Mib sobre los paquetes de salida ip. Entrada MIB sobre la cantidad de memoria usada. 

3.3. Configuración de la monitorización • Crear el archivo de configuración (mrtg.cfg) • Script cfgmaker para no crearlo de forma manual • Formato: ./cfgmaker --global 'WorkDir: [_]' --global 'Options[_]: bits,growright' --output [_] public@myrouter. • WorkDir: ruta en la que queremos guardar las gráficas generadas por MRTG. • -- output: ruta del directorio de trabajo del fichero de configuración que hemos creado. • Options: Información en bits (bits) y crecimiento de las gráficas de derecha a izquierda (growright). • myrouter: Dirección IP del router que queremos monitorizar (157.88.130.250) • public: Nombre de la comunidad (ltmlab).

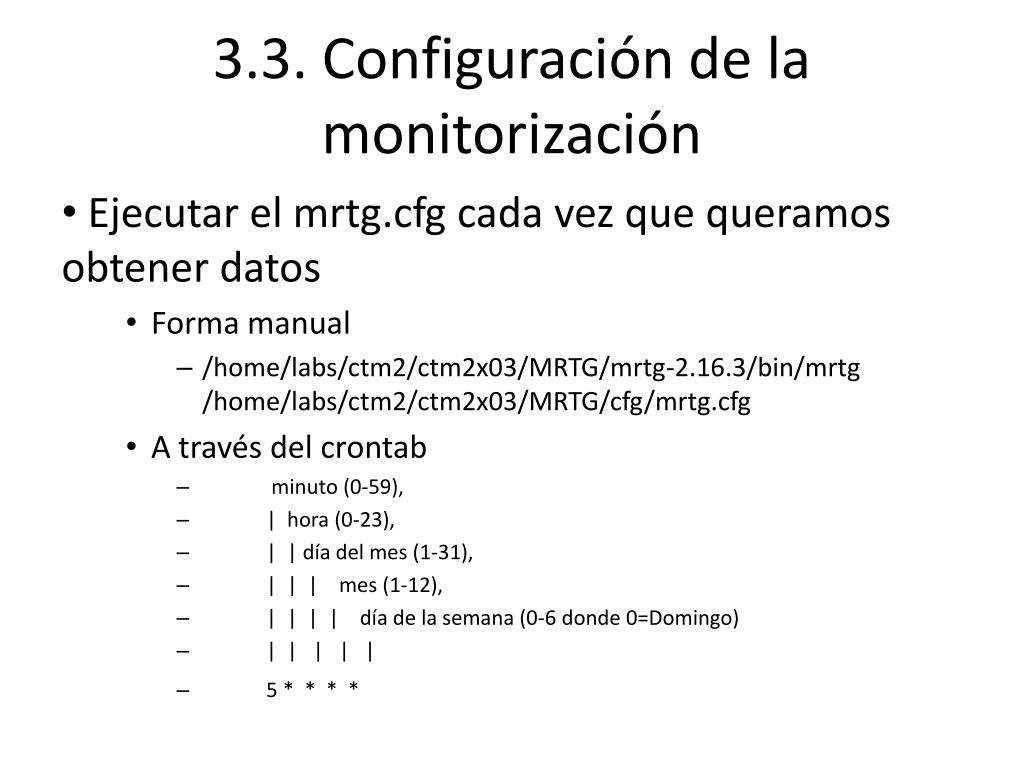

3.3. Configuración de la monitorización • Ejecutar el mrtg.cfg cada vez que queramos obtener datos • Forma manual • /home/labs/ctm2/ctm2x03/MRTG/mrtg-2.16.3/bin/mrtg /home/labs/ctm2/ctm2x03/MRTG/cfg/mrtg.cfg • A través del crontab • minuto (0-59), • | hora (0-23), • | | día del mes (1-31), • | | | mes (1-12), • | | | | día de la semana (0-6 donde 0=Domingo) • | | | | | • 5 * * * *

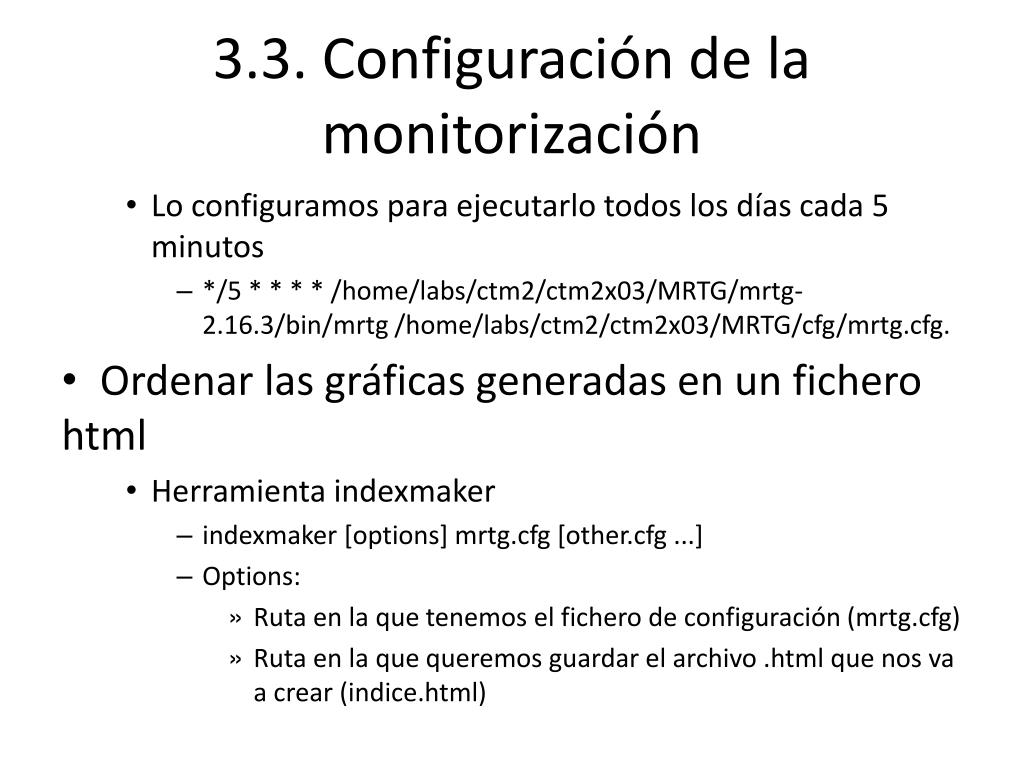

3.3. Configuración de la monitorización • Lo configuramos para ejecutarlo todos los días cada 5 minutos • */5 * * * * /home/labs/ctm2/ctm2x03/MRTG/mrtg-2.16.3/bin/mrtg /home/labs/ctm2/ctm2x03/MRTG/cfg/mrtg.cfg. • Ordenar las gráficas generadas en un fichero html • Herramienta indexmaker • indexmaker [options] mrtg.cfg [other.cfg ...] • Options: • Ruta en la que tenemos el fichero de configuración (mrtg.cfg) • Ruta en la que queremos guardar el archivo .html que nos va a crear (indice.html)

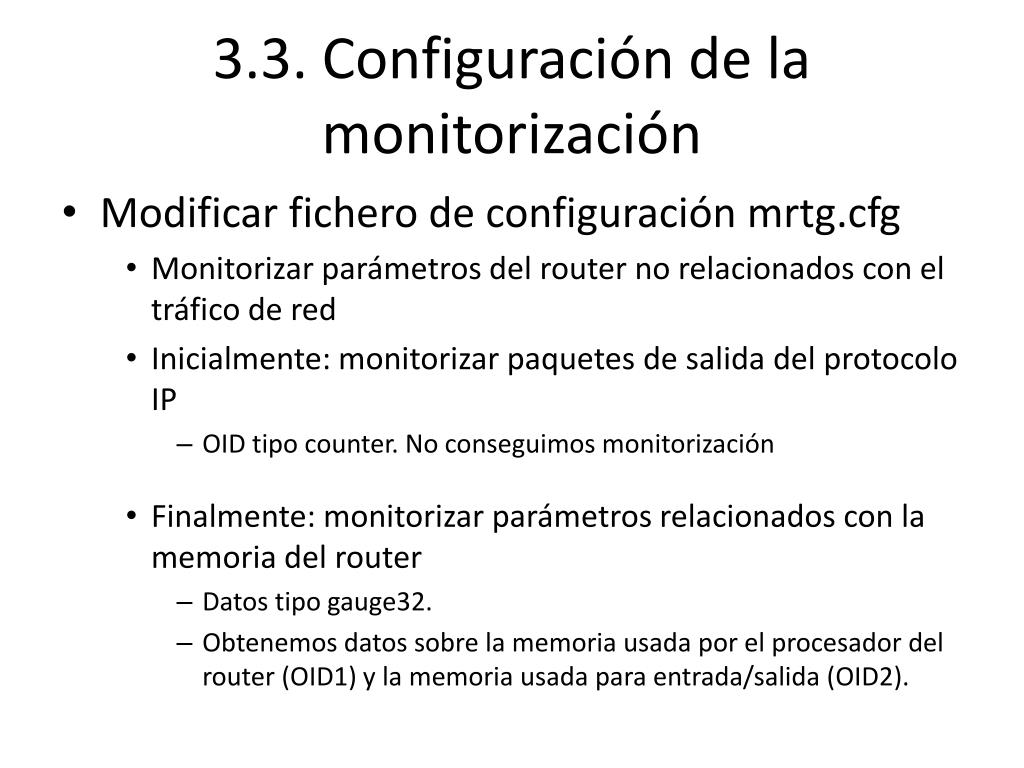

3.3. Configuración de la monitorización • Modificar fichero de configuración mrtg.cfg • Monitorizar parámetros del router no relacionados con el tráfico de red • Inicialmente: monitorizar paquetes de salida del protocolo IP • OID tipo counter. No conseguimos monitorización • Finalmente: monitorizar parámetros relacionados con la memoria del router • Datos tipo gauge32. • Obtenemos datos sobre la memoria usada por el procesador del router (OID1) y la memoria usada para entrada/salida (OID2).

3.3. Configuración de la monitorización • Target[myrouter]:OID1&OID2:public@myrouter: • Myrouter: dirección IP del router monitorizado (157.88.130.250). • OID1 (1.3.6.1.4.1.9.9.48.1.1.1.5.1) memoria usada por el procesador del router y OID2 (1.3.6.1.4.1.9.9.48.1.1.1.5.2) memoria usada para entrada/salida . • Public: nombre de la comunidad (ltmlab). • Necesitamos dos OID porque: “MRTG necesita dos variables para hacer el gráfico, por lo que es preciso especificar dos OID como temperatura y humedad o errores entrantes y salientes. "

3.4. Monitorización MRTG MRTG Index Page Traffic Analysis for Memoria -- va-3550-tel-PBI-2 `Daily' Graph (5 Minute Average)`Weekly' Graph (30 Minute Average) `Monthly' Graph (2 Hour Average)`Yearly' Graph (1 Day Average)

4. Conclusiones • Gestión de red: papel clave en el funcionamiento y desarrollo de las empresas. • Necesarios recursos faciliten la monitorización en la red. • Reducción de los costes • Anticipación a problemas. • Obtención de mayor eficiencia, sin necesidad de tener que instalar una red mejor. • Dificultades: router CISCO ETSIT no tenía implementadas todas las MIB, o bien, no tenían permiso de lectura. • No nos ha quedado claro porqué introducir dos OID en el campo target.
