Datastructuren en Algoritmen Datastructurencollege 1
Vandaag Datastructuren Organisatie vak Inleiding practicum Wat en waarom: datastructuren en algoritmen Voorbeelden van datastructuren en algoritmen Binary search Analyse van algoritmen 1
Docent Datastructuren • Hans Bodlaender • Hoofddocent, vakgebied: Algoritmiek – netwerken en grafen • Kamer 5.03, BBL 030-2534409 • h.l.bodlaender@uu.nl • Spreekuren: • Woensdag 11.00 - 13.00 • Vrijdag 13.00 - 15.00
Onderdelen Datastructuren • College: zeer belangrijk (powerpoints komen op website) • Werkcollege: onmisbaar • 1e deeltentamen: ongeveer helft stof, 35% eindcijfer • 2e deeltentamen: andere helft stof, 40% eindcijfer • Practicum: acht programmeeropgaven: domjudge systeem; eerste telt voor 0,2 punt; elke andere voor 1,4 punt; minstens 5 goed. • Eindcijfer: • 35% eerste deeltentamen, 40% tweede deeltentamen, 25% practicum • Practicum moet voldoende zijn (5 uit 8 gehaald) • Werkcollege: semi-verplicht • Geen herkansing/aanvullende toets als je meer dan drie keer afwezig was
Werkcollege • ONMISBAAR! • Verplicht: nodig voor recht op aanvullende toest • Maar nog veel nodiger voor het beheersen van dit vak! • Actieve deelname wordt genoteerd • Drie groepen • Na college • Indeling: zoek zelf een zaal
Practicum Datastructuren Begin op tijd Maak het werk alleen.Fraude wordt gemeld aan de examencommissie Opgaven staan op website van vak Inleveren via domjudge systeem C# Acht opdrachten Latere opdrachten zijn wat lastiger dan eerdere Opgave 1 is erg makkelijk : om systeem te leren kennen (0,2 punt) Andere opgaven tellen even zwaar (1,4 punt) Opdracht is: Gehaald (10) of Niet Gehaald (0).
Becijfering practicum • Meestal zal een ingeleverd programma dat door domjudge geaccepteerd wordt een 10 opleveren voor dat programma • Er is echter nog een laatste inspectie, waarbij gekeken wordt of aan de opdracht is voldaan • Je kan echter zelf wel “aanvoelen” of er een probleem is • Voorbeelden waarin een gehaald in een niet gehaald kan veranderen: • Opgave 3 vraagt om een hybride vorm randomized quicksort en , maar je gebruikt mergesort: • Je gebruikt een java-library voor sorteren, terwijl gebruik van zo’n library niet is toegestaan • Het is goed te doen om een 10 te halen voor het practicum
Practicum • Systeem weigert inzendingen die: • Niet compileren • Op geheime testinvoeren foute uitvoer geven • Op geheime testinvoeren te langzaam zijn • Niet in C# geschreven zijn • En vertelt welk van deze redenen voor je programma geldt • Als geweigerd: verbeter je programma en probeer opnieuw tot het werkt! • Je leert ook belangrijke algoritmen en datastructuren: helpt (bij je latere carrière en bij het tentamen) • Extra uitleg straks door Sander vd Hurk • Vragen: Sander, Tigran of Steven
Belangrijk • Merk op: je moet het practicum alleen doen!!!! • Dus niet in groepjes van 2 personen • Fraude en plagiaat wordt streng bestraft EN gemeld aan de examencommissie • Deel je tijd goed in: je kan al eerder (nu) beginnen met de meeste opgaven • Vragen over practicum: • Inhoudelijk: op werkcollege • Organisatie: Steven Woudenberg, Tigran Gasparian en Sander van der Hurk
Fraude / plagiaat • In gevallen van vermoeden van fraude worden • De betreffende studenten uitgenodigd voor een gesprek • Indien vermoeden niet weggenomen, wordt dit vermoeden doorgegeven aan de examencommissie • De examencommissie beslist of er sprake is van fraude en stelt een staf vast • In elk geval een berispring • Regelement schrijft voor dat een 2e berisping automatisch een jaar schorsing van de Universiteit Utrecht betekent • Daarnaast: 0 voor de opgave in kwestie, mogelijk verdere uitsluiting van Datastructuren voor dit jaar, of andere sanctie
Nooit doen! • Code van andere studenten bekijken voor je je eigen opgave hebt ingeleverd • Je eigen code aan andere studenten geven voor het verstrijken van de inleverdeadline • Code van iemand anders op je eigen account submitten • ...
Wat wel mag • Praten over opgaven zonder code te bekijken • Gebruik maken van (pseudo)-code uit het boek • ...
Meer over het practicum • Straks voordracht van Sander van der Hurk over het practicum (na de pauze) • Vragenuur over practicum: woensdag van 12 tot 1 in BBL 005
Programmeerwedstrijd • Georganiseerd door A-Es2 • Leuk! • Spannend! • Leerzaam! • Bonuspunten (tot 0,6 als voldoende, tot 0,2 voor recht op herkansing) • Je kan wat winnen! • Datum: 11 juni 2013, s’middags
Aanvullende toets • Alleen als je vaak genoeg meegedaan hebt aan werkcollege • Alleen als gemiddeld eindcijfer minstens 4 is (3.8 bij een muKP-bonus) • Er zijn: • Schriftelijke aanvullende toets (“hertentamen”) • Practicum (negende opgave) • Details: zie website
Data • 1e deeltentamen: woensdag 5 juni 2013 (LET OP: is veranderd!) • 2e deeltentamen: vrijdag 5 july 2013 • Programmeermiddag A-Es2 : dinsdag 11 juni • Aanvullende toets (“hertentamen”): 16 augustus (zo vroeg vanwege BSA) • Practicum: bijna wekelijkse deadlines, meestal op donderdag 23.59 uur • 1e deadline (Een hoger salaris / een hogere score): donderdag 2 mei, 23.59 uur
Diagnostische toetsen • In sommige werkcolleges wordt een diagnostische toets gehouden • Soort minitentamen, wat je zelf nakijkt, aan de hand van wat de werkcollegeleiding op bord voordoet • Telt niet mee voor cijfer, maar laat jezelf zien hoeveel van de stof je snapt/kan
Vragen stellen Of tijdens het werkcollege Datastructuren
Vragen Datastructuren • Over de stof: • Gedurende het college (domme vragen bestaan niet) aan docent • In de pauze of na afloop van het college • Aan werkcollegeleiders of studentassistenten in het werkcollege • Over het practicum • Per email aan de practicumleider (Steven Woudenberg) • In het werkcollege aan de practicumleider of werkcollegeleiders • Tijdens het vragenuur voor het practicum • Over de werkcollegeopgaven • In het werkcollege • Over de tentamens en cijfers • Aan docent: pauze, na afloop college, email, telefoon
Rondvraag? • Vragen over de organisatie? • Collegeresponsgroep?

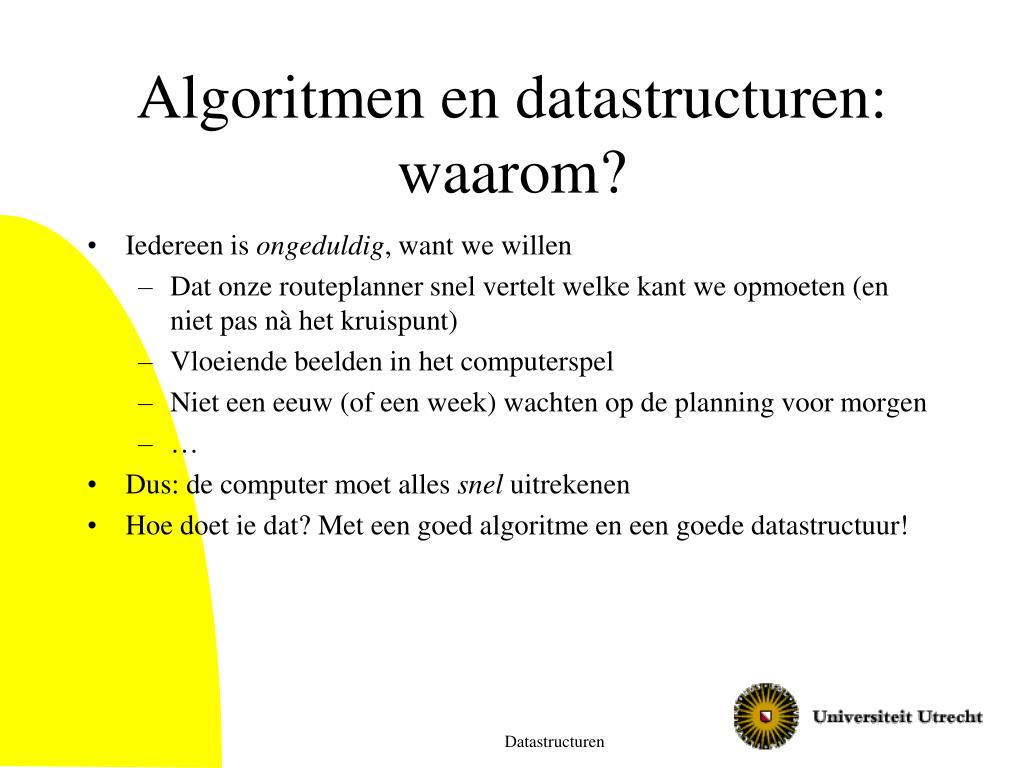

Algoritmen en datastructuren: waarom? Datastructuren • Iedereen is ongeduldig, want we willen • Dat onze routeplanner snel vertelt welke kant we opmoeten (en niet pas nà het kruispunt) • Vloeiende beelden in het computerspel • Niet een eeuw (of een week) wachten op de planning voor morgen • … • Dus: de computer moet alles snel uitrekenen • Hoe doet ie dat? Met een goed algoritme en een goede datastructuur!

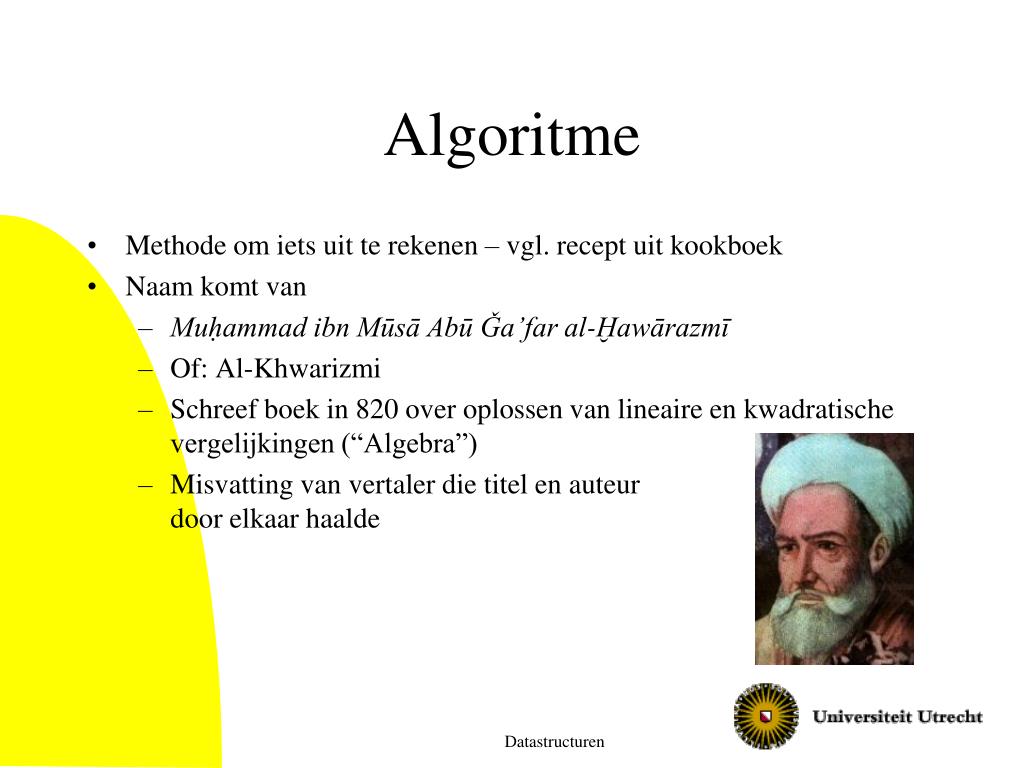

Algoritme Datastructuren • Methode om iets uit te rekenen – vgl. recept uit kookboek • Naam komt van • Muḥammad ibn Mūsā Abū Ǧa’far al-Ḫawārazmī • Of: Al-Khwarizmi • Schreef boek in 820 over oplossen van lineaire en kwadratische vergelijkingen (“Algebra”) • Misvatting van vertaler die titel en auteur door elkaar haalde

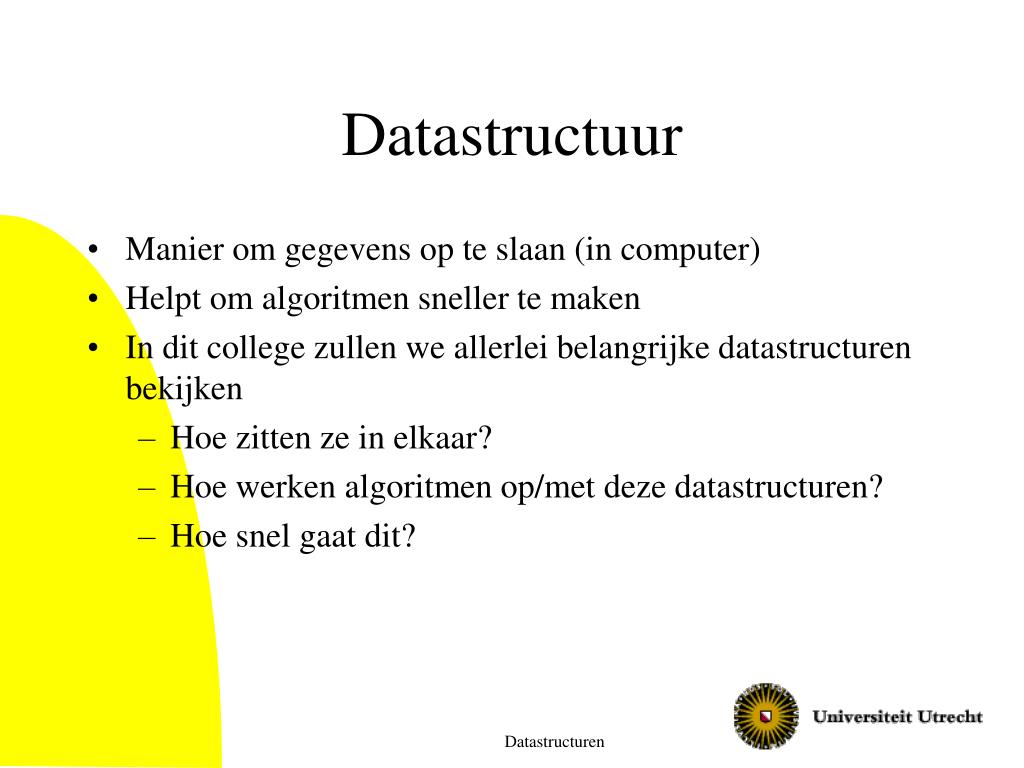

Datastructuur Datastructuren • Manier om gegevens op te slaan (in computer) • Helpt om algoritmen sneller te maken • In dit college zullen we allerlei belangrijke datastructuren bekijken • Hoe zitten ze in elkaar? • Hoe werken algoritmen op/met deze datastructuren? • Hoe snel gaat dit?
Algoritmisch Wedstrijdje Datastructuren Wat is de missende kaart? Twee vrijwilligers gezocht!
Voorbeelden van algoritmische vragen In dit vak maken we een begin met de theorie. Veel van deze vragen komen in andere/vervolgvakken aan de orde! Datastructuren Sorteren van rij getallen Uitrekenen van oplossing wiskundig probleem Berekenen van kortste route in netwerk Zoeken van relevante webpagina’s bij een zoekterm (zoekmachine) Compileren van C++-programma Tonen van 2d-afbeelding aan de hand van 3d-model
Onderwerpen uit dit vak Datastructuren Analyse van algoritmen Gelinkte lijsten; stacks & queues Sorteren (op allerlei manieren) Bomen: zoeken, doorlopen; binaire bomen; snelle zoekbomen Dictionaries; Maps Hashing Priority queues Tries …
Analyse van algoritmen (en datastructuren) *= vind ik Datastructuren • Twee vragen: • Is het correct? • Hoeveel tijd gebruikt het? • Meten we in stappen • O-notatie wordt veel gebruikt • Als ‘t vandaag wat vaag is: we moeten beginnen met wat (saaie) theorie; de leuke* algoritmen en datastructuren komen straks

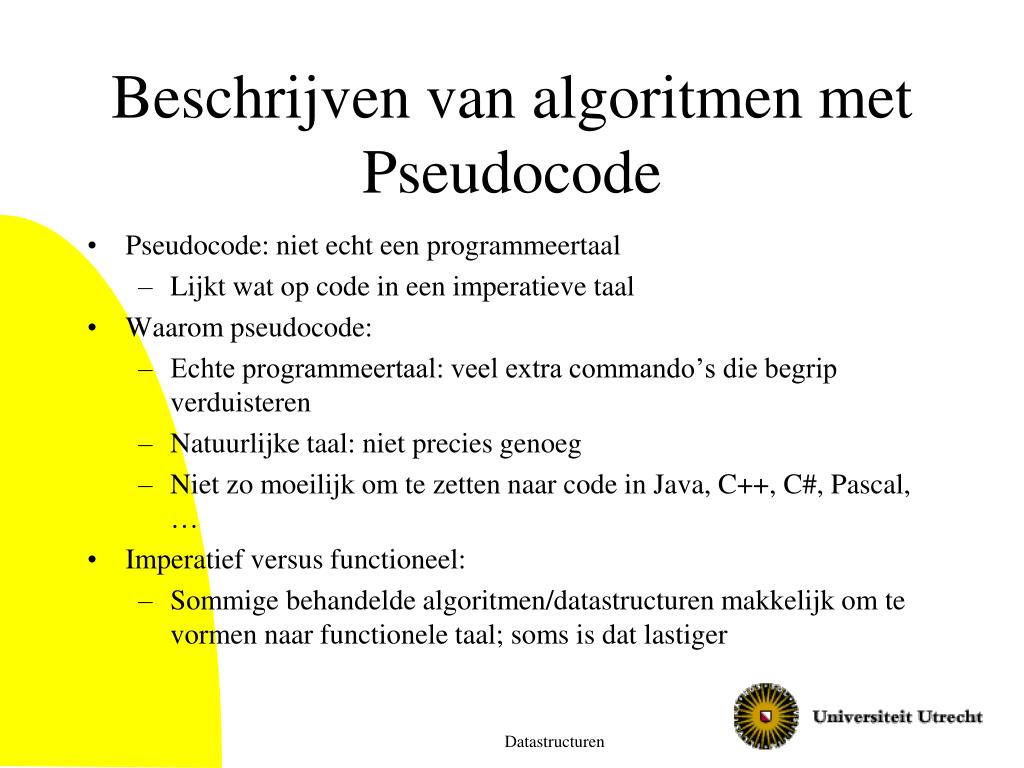

Beschrijven van algoritmen met Pseudocode Datastructuren • Pseudocode: niet echt een programmeertaal • Lijkt wat op code in een imperatieve taal • Waarom pseudocode: • Echte programmeertaal: veel extra commando’s die begrip verduisteren • Natuurlijke taal: niet precies genoeg • Niet zo moeilijk om te zetten naar code in Java, C++, C#, Pascal, … • Imperatief versus functioneel: • Sommige behandelde algoritmen/datastructuren makkelijk om te vormen naar functionele taal; soms is dat lastiger
Probleem 1: Zoeken in een rij • Ook nuttig voor practicumopgave 2 • Gegeven: array A[1 … n] met n getallen, een waarde x • Gevraagd: • Zit x in het array en zo ja, op welke positie?

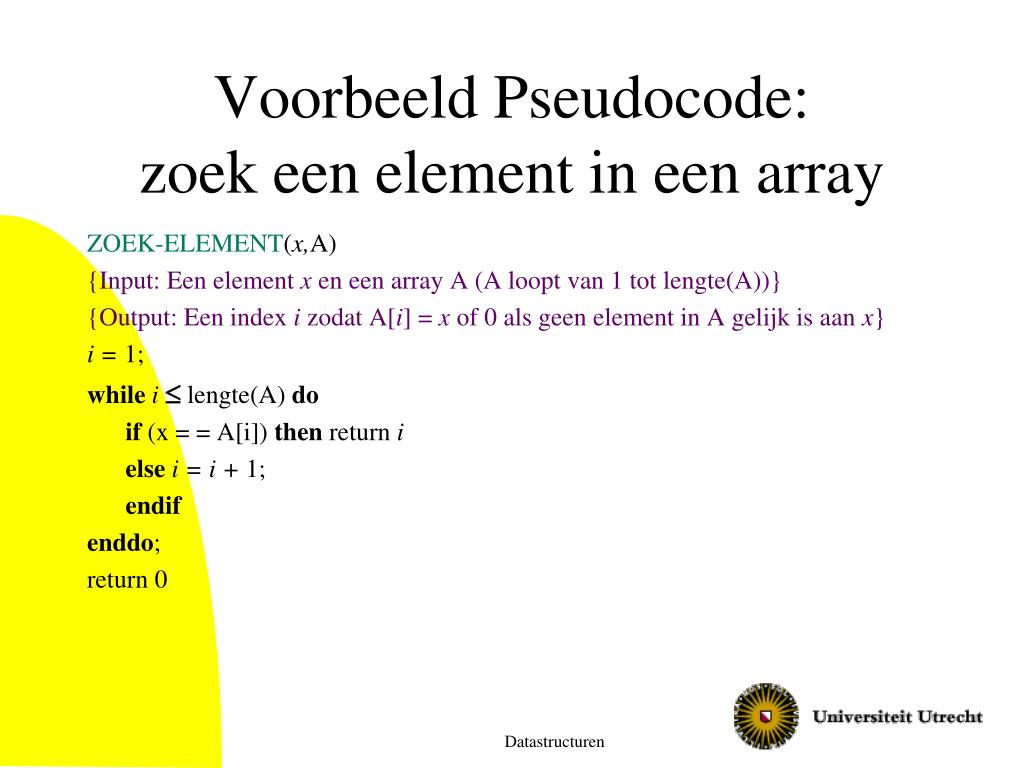

Voorbeeld Pseudocode: zoek een element in een array Datastructuren ZOEK-ELEMENT(x,A) {Input: Een element x en een array A (A loopt van 1 tot lengte(A))} {Output: Een index i zodat A[i] = x of 0 als geen element in A gelijk is aan x} i = 1; whilei£ lengte(A) do if (x = = A[i]) then return i elsei = i + 1; endif enddo; return 0

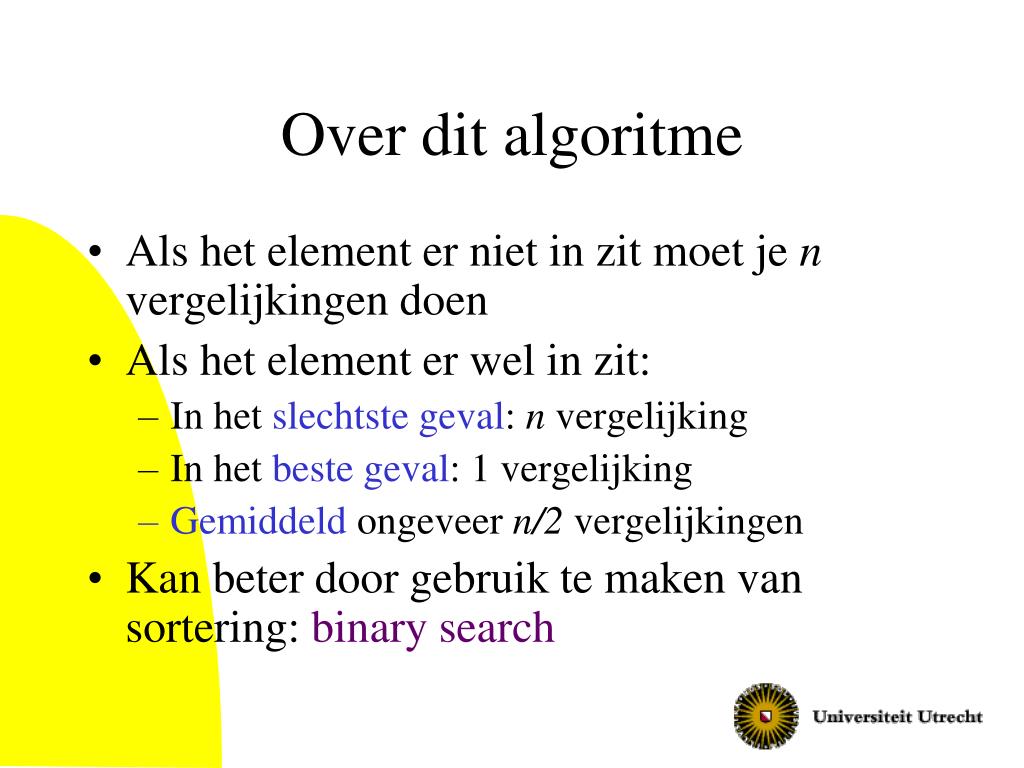

Over dit algoritme • Als het element er niet in zit moet je n vergelijkingen doen • Als het element er wel in zit: • In het slechtste geval: n vergelijking • In het beste geval: 1 vergelijking • Gemiddeld ongeveer n/2 vergelijkingen • Kan beter door gebruik te maken van sortering: binary search
Binary search (“Binair zoeken”) • Als de rij getallen gesorteerd is kan het sneller met een simpel maar belangrijk principe: binary search • Dus: neem aan: A[1] £ A[2] £ A[3] £ … £ A[n-1] £ A[n]

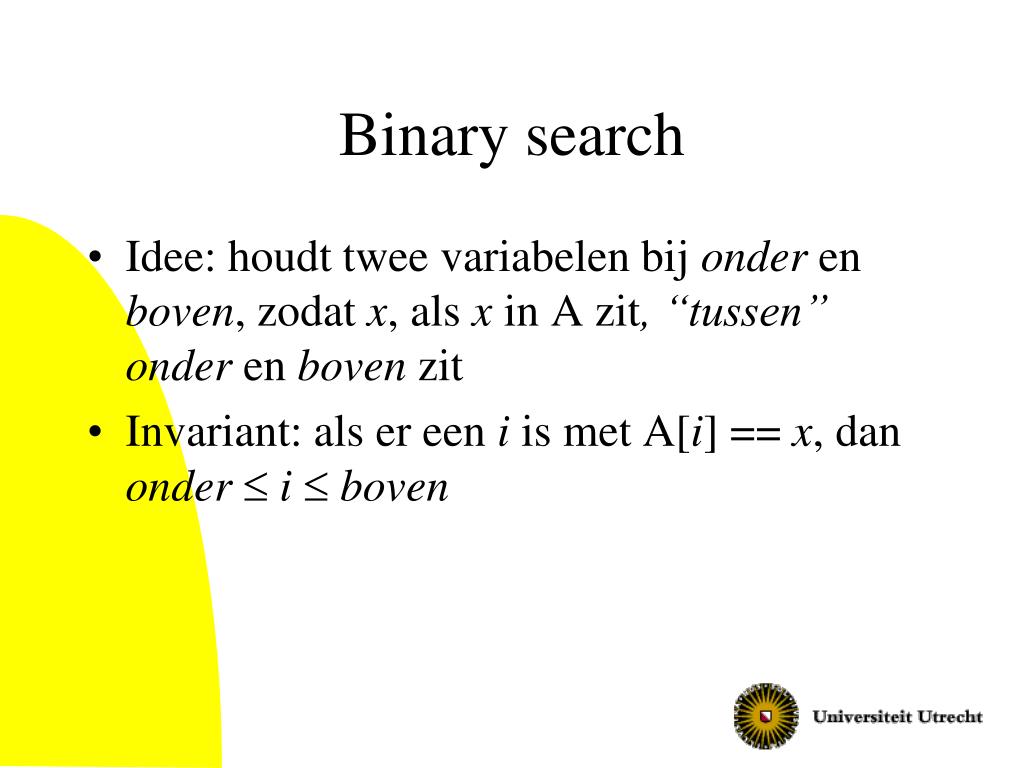

Binary search • Idee: houdt twee variabelen bij onder en boven, zodat x, als x in A zit, “tussen” onder en boven zit • Invariant: als er een i is met A[i] == x, dan onder£i£boven

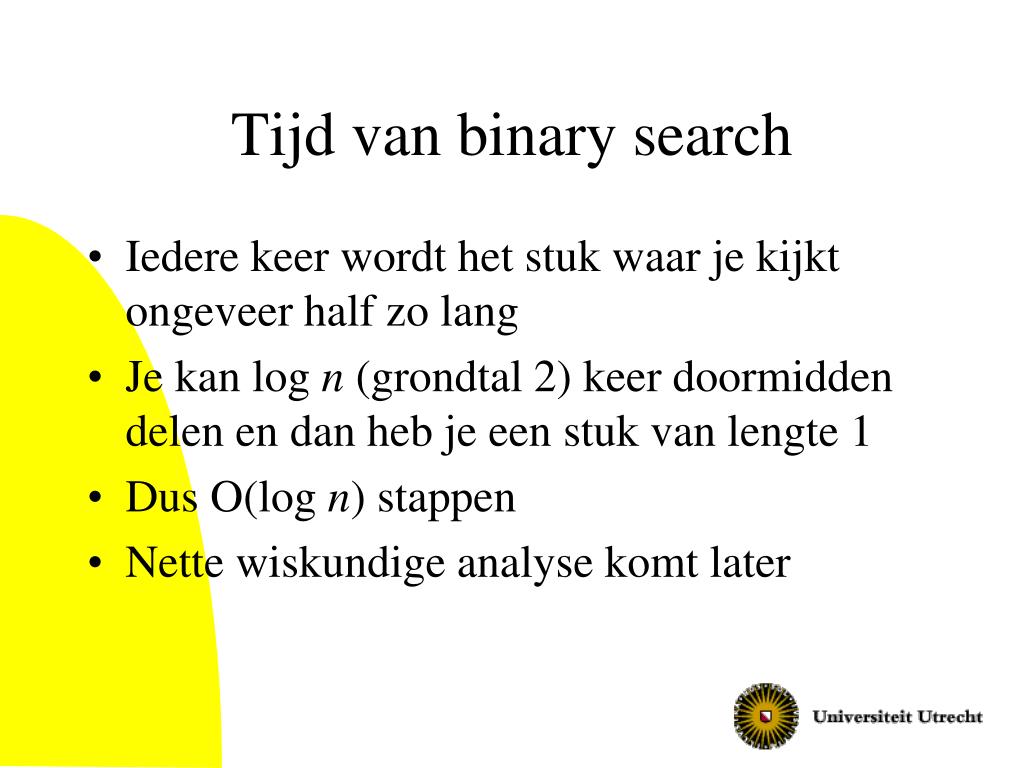

Tijd van binary search • Iedere keer wordt het stuk waar je kijkt ongeveer half zo lang • Je kan log n (grondtal 2) keer doormidden delen en dan heb je een stuk van lengte 1 • Dus O(log n) stappen • Nette wiskundige analyse komt later

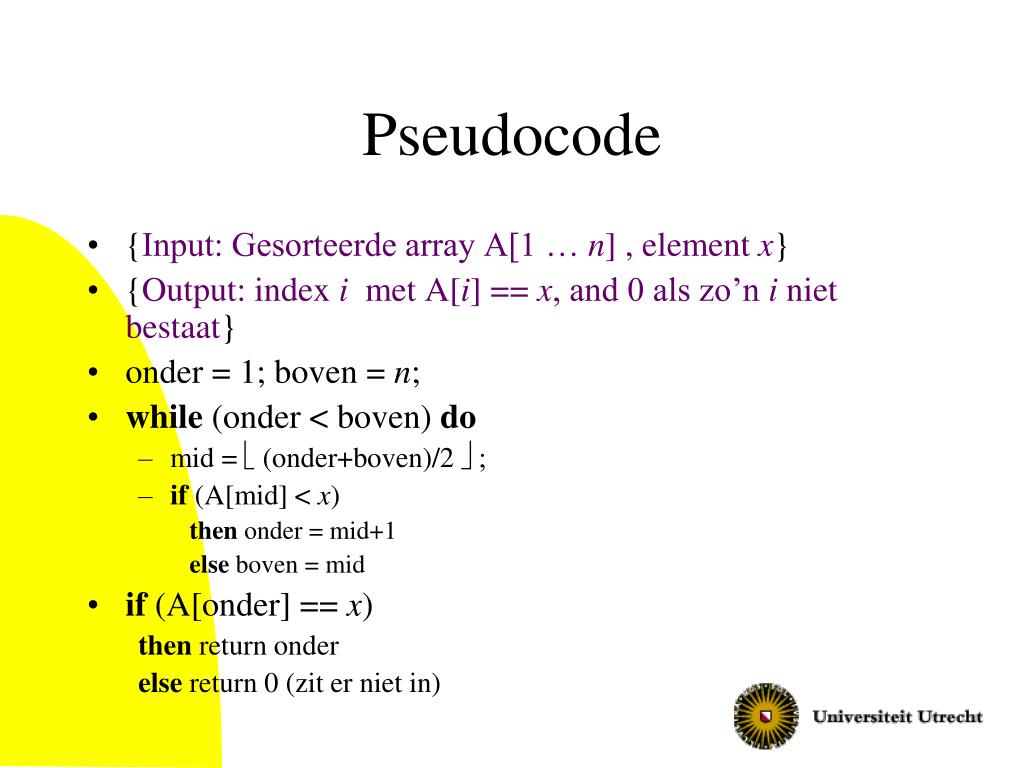

Pseudocode • {Input: Gesorteerde array A[1 … n] , element x} • {Output: index i met A[i] == x, and 0 als zo’n i niet bestaat} • onder = 1; boven = n; • while (onder < boven) do • mid = ë (onder+boven)/2 û ; • if (A[mid] < x) then onder = mid+1 else boven = mid • if (A[onder] == x) then return onder else return 0 (zit er niet in)
Sorteren Datastructuren Gegeven: een rij van n getallen (a1, … , an) Gevraagd: een permutatie van de input (a’1, … , a’n) zodata’1£ a’2£ … £a’n Kan natuurlijk ook met andersoortige geordende objecten (bijv. verzameling woorden die gealfabetiseerd moeten worden).
Insertion sort Datastructuren • Sorteeralgoritme, met volgende idee: • Voeg steeds één element toe op de goede plek • We hebben een steeds groter goedgesorteerd deel • Array A loopt van 1 t/m lengte(A) INSERTION-SORT(A) for j = 2 to lengte(A) do key = A[j] {voeg A[j] op de goede plek in} i = j – 1; whilei > 0 and A[i] > keydo A[i+1] = A[i] {schuif eentje op} i = i – 1; A[i+1] = key
Idee van Insertion Sort Datastructuren INSERTION-SORT(A) for j = 2 to lengte(A) do key = A[j] {voeg A[j] op de goede plek in} i = j – 1; whilei > 0 and A[i] > keydo A[i+1] = A[i] {schuif eentje op} i = i – 1; A[i+1] = key Eerst is rijtje met alleen eerste element goed gesorteerd: (A[1]) Loop doet: van 2 tot eind: stop A[j] op de goede plek Zo: bewaar A[j]; van j naar voren, schuif steeds element eentje naar achter tot we op de plek komen waar A[i] moet staan
Correctheid van Insertion Sort 1 • INSERTION-SORT(A) • for j = 2 to lengte(A) do • (*) • key = A[j] • {voeg A[j] op de goede plek in} • i = j – 1; • whilei > 0 and A[i] > keydo • A[i+1] = A[i] {schuif eentje op} • i = i – 1; • A[i+1] = key Datastructuren Bewijs correctheid met loop-invariant: Als we bij (*) zijn, dan heeft het deelarray A[1 … j – 1] dezelfde elementen als oorspronkelijk in A[1 … j – 1], maar in gesorteerde volgorde Stap 1 van het bewijs: de loopinvariant geldt initieel
Correctheid van Insertion Sort 2 • INSERTION-SORT(A) • for j = 2 to lengte(A) do • (*) • key = A[j] • {voeg A[j] op de goede plek in} • i = j – 1; • whilei > 0 and A[i] > keydo • A[i+1] = A[i] {schuif eentje op} • i = i – 1; • A[i+1] = key • (**) Datastructuren • Als we bij (*) zijn, dan heeft het deelarray A[1 … j – 1] dezelfde elementen als oorspronkelijk in A[1 … j – 1], maar in gesorteerde volgorde • Stap 2 van het bewijs: als de loopinvariant geldt voordat we de loop ingaan, dan geldt als we bij (**) zijn: • Het deelarray A[1 … j] bevat dezelfde elementen als oorspronkelijk in A[1 … j], maar in gesorteerde volgorde • Dus blijft invariant geldig
Correctheid van Insertion Sort 3 • INSERTION-SORT(A) • for j = 2 to lengte(A) do • (*) • key = A[j] • {voeg A[j] op de goede plek in} • i = j – 1; • whilei > 0 and A[i] > keydo • A[i+1] = A[i] {schuif eentje op} • i = i – 1; • A[i+1] = key • (**) Datastructuren • Stap 3 van het bewijs: nu geldt invariant voor j = lengte(A)+1, dwz.: • Het deelarray A[1 … lengte(A)] bevat dezelfde elementen als oorspronkelijk in A[1 … lengte(A)], maar in gesorteerde volgorde • Algoritme doet wat we willen
Tijdsanalyse Datastructuren • Tijd van een algoritme: hangt meestal af van: • De implementatie (code, taal, compiler, …) • De machine • En de input • Maar meestal kunnen we toch die tijd goed analyseren • Langzaam algoritme blijft langzaam op langzame computer • … • Conventies: • O-notatie om wat implementatieaspecten te onderdrukken • Tellen van alle basisoperaties als 1 stap • Kijken naar slechtste (of: gemiddelde en heel soms beste) geval
Basisoperaties Datastructuren • Tijd onafhankelijk van compiler en machine (afhankelijk van programma en van input): • Tel de basisoperaties: • rekenkundige operatie op integer, Boolean, character; • assignatie aan getal, boolean, character,reference (pointer) • doorlopen van een reference naar de inhoud ervan • indexberekening van een array • het pakken van een veld uit een record/structure • parameter overdracht bij aanroep function, methode • Zo tel je: hoeveel operaties doet algoritme op een bepaalde input • Formeel: Random Access Machine model
Optimisten en pessimisten • Analyse: • Slechtste geval? • Beste geval? • Gemiddelde geval?
Is algoritmische analyse iets voor pessimisten? Datastructuren • Meest gebruikelijke analyse: • Stel we hebben een input van lengte n • Wat is het maximum aantal operaties dat ons algoritme kan doen? • Worst case – slechtste geval
Optimisten en gewone mensen • Wat is het gemiddelde aantal operaties dat ons algoritme kan doen over alle mogelijke inputs van lengte n • Average case – gemiddelde geval • Probleempjes: vaak moeilijk om uit te rekenen; wat is eigenlijk de kansverdeling over de inputs (komen alle inputs even vaak voor als mogelijke input???)? • Wat is het minimum aantal operaties dat ons algoritme kan doen op inputs van lengte n? • Best case – beste geval(meestal niet zo interessant, behalve voor aartsoptimisten)
Twee technieken voor tijdsanalyse Datastructuren • Tel van elke basisoperatie hoe vaak deze wordt uitgevoerd • Analyseer de loopstructuur van je algoritme van binnen naar buiten • Geavanceerdere technieken bestaan ook • Analyse van recursieve algoritmen met recurrente betrekkingen • …
Analyse van ZOEK-ELEMENT Datastructuren ZOEK-ELEMENT(x,A) {Input: Een element x en een array A (A loopt van 1 tot lengte(A))} {Output: Een index i zodat A[i] = x of 0 als geen element in A gelijk is aan x} i = 1; whilei£ lengte(A) do if (x == A[i]) then return i elsei = i + 1; endif enddo; return 0 Elke slag van de while-loop doet 6 basisoperaties (of zo), en dit doen we voor elk van de elementen van de array hooguit 1 keer. Dus op een array met n elementen maximaal 6n+2 stappen Notatie: O(n) (leg ik later uit) Best case: O(1); average case: O(n)
Tijdsanalyse van INSERTION-SORT 1 Datastructuren • Eerst dit: • Hoeveel stappen kost één slag van de loop voor een bepaalde waarde van j ? • Weer een loop. • Elke doorgang door de loop kost iets van 8 elementaire stappen • Deze loop gaan we hooguit j keer rond • Nog eens 6 operaties buiten de loop • Dus 8 j + 6 operaties voor deze slag INSERTION-SORT(A) for j = 2 to lengte(A) do (*) key = A[j] {voeg A[j] op de goede plek in} i = j – 1; whilei > 0 and A[i] > keydo A[i+1] = A[i] {schuif eentje op} i = i – 1; A[i+1] = key (**)

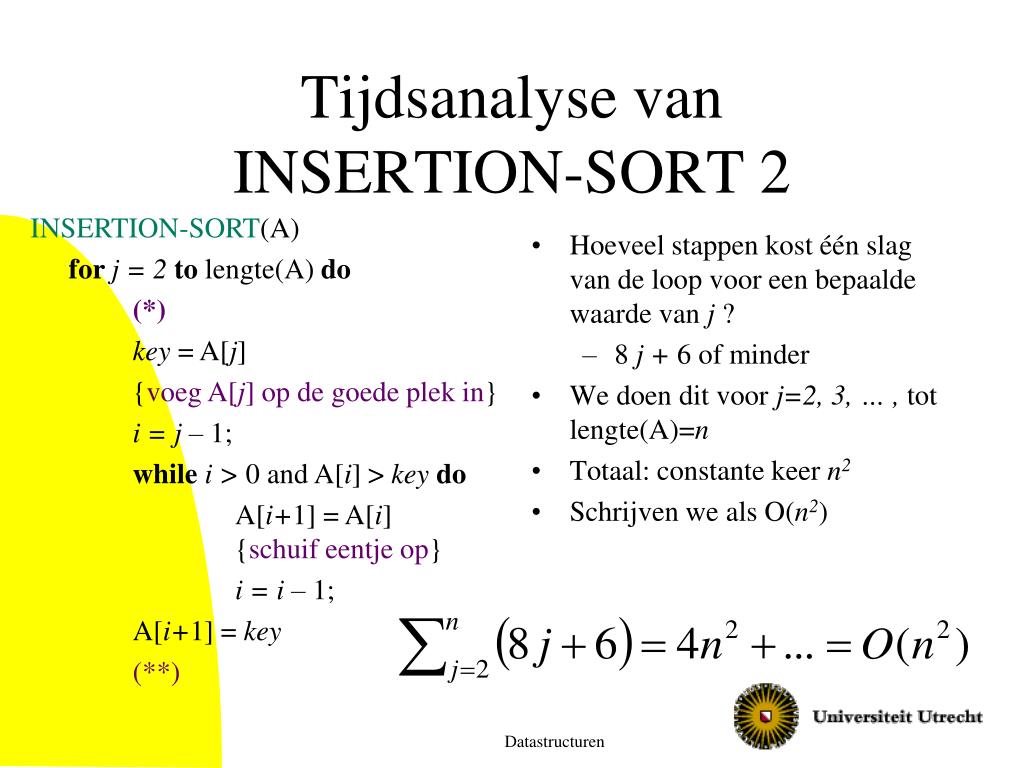

Tijdsanalyse van INSERTION-SORT 2 • INSERTION-SORT(A) • for j = 2 to lengte(A) do • (*) • key = A[j] • {voeg A[j] op de goede plek in} • i = j – 1; • whilei > 0 and A[i] > keydo • A[i+1] = A[i] {schuif eentje op} • i = i – 1; • A[i+1] = key • (**) Datastructuren • Hoeveel stappen kost één slag van de loop voor een bepaalde waarde van j ? • 8 j + 6 of minder • We doen dit voor j=2, 3, … , tot lengte(A)=n • Totaal: constante keer n2 • Schrijven we als O(n2)
