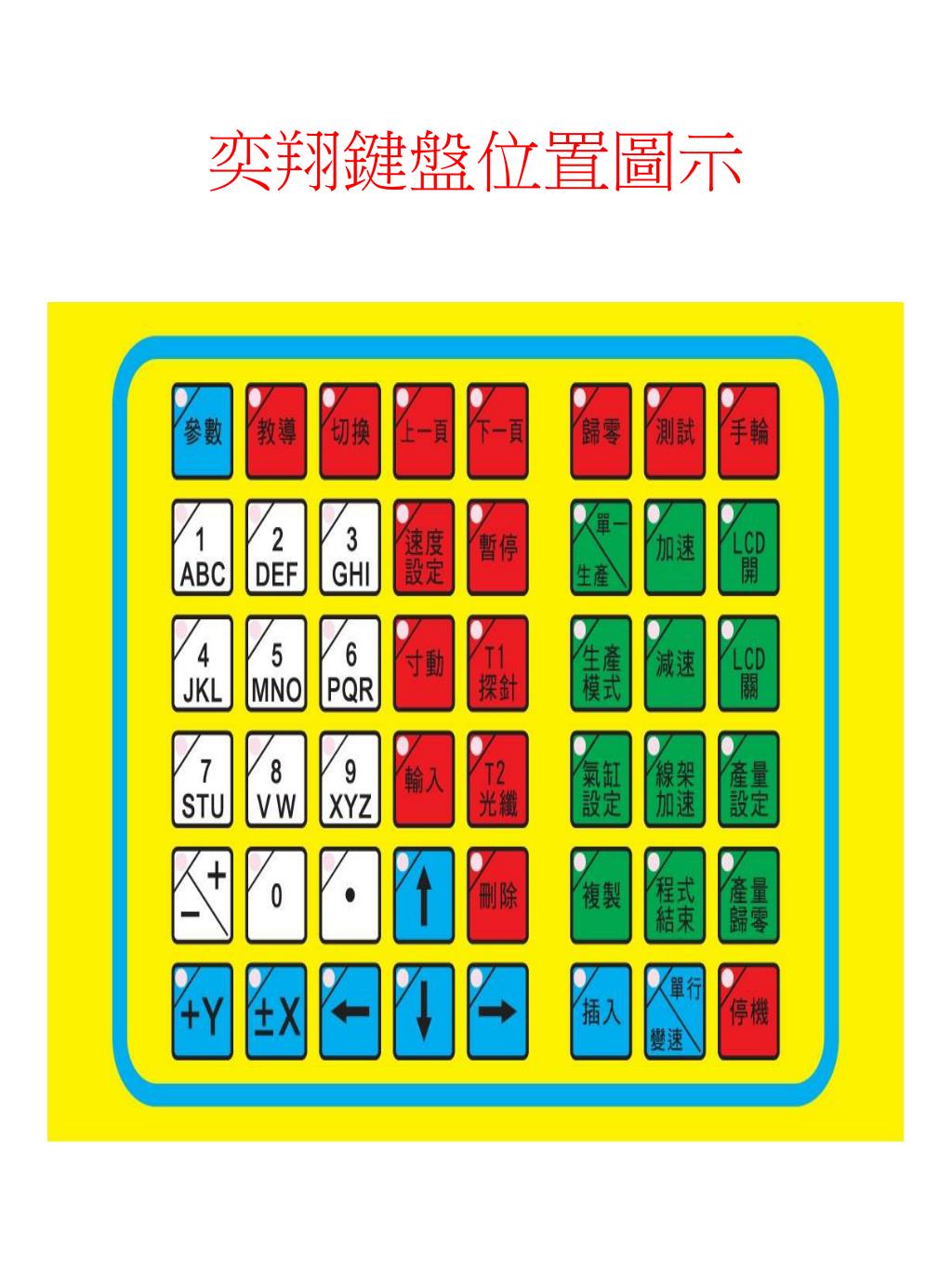

奕翔鍵盤位置圖示

奕翔鍵盤位置圖示. 按鍵說明 36-1. 按鍵說明 36-2. 按鍵說明 36-3. 按鍵說明 36-4. 按鍵說明 36-5. 按鍵說明 36-6. 按鍵說明 36-7. 按鍵說明 36-8. 按鍵說明 36-9. 按鍵說明 36-10. 按鍵說明 36-11. 按鍵說明 36-12. 按鍵說明 36-13. 按鍵說明 36-14. 按鍵說明 36-15. 按鍵說明 36-16. 按鍵說明 36-17. 按鍵說明 36-18. 按鍵說明 36-19. 按鍵說明 36-20. 按鍵說明 36-21. 按鍵說明 36-22. 按鍵說明 36-23.

infinity
Télécharger la présentation

奕翔鍵盤位置圖示

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 奕翔鍵盤位置圖示

  2. 按鍵說明36-1

  3. 按鍵說明36-2

  4. 按鍵說明36-3

  5. 按鍵說明36-4

  6. 按鍵說明36-5

  7. 按鍵說明36-6

  8. 按鍵說明36-7

  9. 按鍵說明36-8

  10. 按鍵說明36-9

  11. 按鍵說明36-10

  12. 按鍵說明36-11

  13. 按鍵說明36-12

  14. 按鍵說明36-13

  15. 按鍵說明36-14

  16. 按鍵說明36-15

  17. 按鍵說明36-16

  18. 按鍵說明36-17

  19. 按鍵說明36-18

  20. 按鍵說明36-19

  21. 按鍵說明36-20

  22. 按鍵說明36-21

  23. 按鍵說明36-22

  24. 按鍵說明36-23

  25. 按鍵說明36-24

  26. 按鍵說明36-25

  27. 按鍵說明36-26

  28. 按鍵說明36-27

  29. 按鍵說明36-28

  30. 按鍵說明36-29

  31. 按鍵說明36-30

  32. 按鍵說明36-31

  33. 按鍵說明36-32

  34. 按鍵說明36-33

  35. 按鍵說明36-34

  36. 按鍵說明36-35

  37. 按鍵說明36-36

  38. 訊息畫面說明-正常開機畫面工作區域說明 2.這是工作區 1.這是狀態顯示 3.這是程式編輯區

  39. 訊息畫面說明-工作區說明3-1

  40. 訊息畫面說明-工作區說明3-2

  41. 訊息畫面說明-工作區說明3-3

  42. 訊息畫面說明-程式編輯區說明 此編輯畫面可執行多種指令,例如: G1:定點送料 凸輪軸走到定位才依序執行送料程式、Z及A軸。 G2:同步執行 凸輪軸與送料軸、轉芯軸、A軸同時運作。 G3:此指令可指定軸動作的優先順序,如上例第002行,凸輪按SPD 設定速度走完後,再依各軸前設定的數字按大小依序進行,如 002行所示,先走凸輪,再走Y,再走Z,再走 A。 G4:與 G3 大致相同,此指令可指定軸動作的優先順序,但其 SPD 代表的是時間,每時間單位為 0.5 秒。如上例第 003 行,凸輪 按 SPD 設定 99 時間單位走完後,再依各軸前設定的數字按大 小依序進行,如 003 行所示,先走凸輪,再走A,再走Z,再走 Y。 G5:來回程式,可指定由程式第幾行到第幾行來回運作幾次。如上 例第 004 行,程式會由 001 行至 003 行反覆5次。 G6:程式歸零指令程式:編輯中運用此指令可選擇是正向(+)、逆向 (-)、還是最近的方式回原點(s)。亦可用 G2來做歸零動作。 G9 : 配合 G5 來回程式使用,Y(送料)長度會自動依據反覆次數按設 定值逐步遞增或遞減,金字塔型彈簧適用。 G0:按程式結束鍵出現 0 RETURN 後接空白表示程式結束。 G0:如果是 0 RETURN000 表示程式回到000這行又開始執行。
