1. 소방설비의NEW PARADIGM 기동용수압개폐장치의혁명부르돈압력스위치 국내외 특허획득/형식승인획득 동림테크

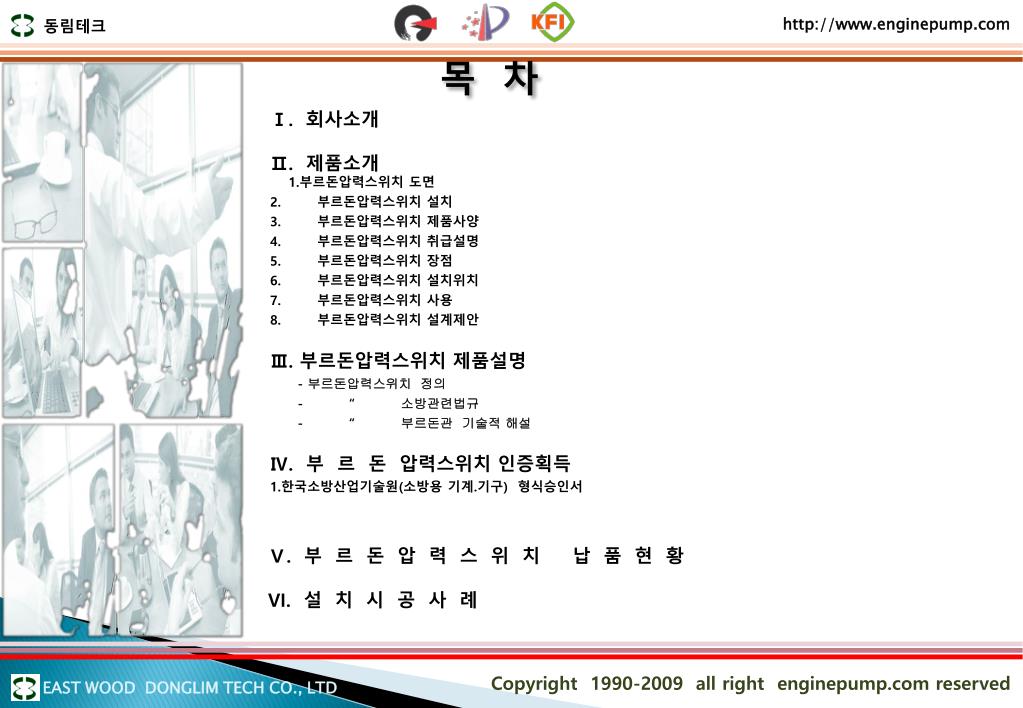

2. 목 차 • Ⅰ. 회사소개 • Ⅱ. 제품소개 • 1.부르돈압력스위치도면 • 부르돈압력스위치 설치 • 부르돈압력스위치 제품사양 • 부르돈압력스위치 취급설명 • 부르돈압력스위치 장점 • 부르돈압력스위치 설치위치 • 부르돈압력스위치 사용 • 부르돈압력스위치 설계제안 • Ⅲ. 부르돈압력스위치 제품설명 • - 부르돈압력스위치정의 • - “ 소방관련법규 • - “ 부르돈관 기술적 해설 • Ⅳ. 부 르 돈 압력스위치 인증획득 • 1.한국소방산업기술원(소방용 기계.기구) 형식승인서 Ⅴ. 부 르 돈 압 력 스 위 치 납 품 현 황 VI. 설 치 시 공 사 례

3. Ⅰ. 회 사 소 개 • 회사명 : 동림테크 • 대 표 : 김 진 호 • 소재지 : 경기도 고양시 일산서구 법곳동 89-2 • 사업자등록번호 : 128-35-37995 • 업태 종목 : 제조/소방용품 • 전 화 : 031) 918-1720, 031) 913-4087 • 팩 스 : 031) 913-4086 • 홈페이지 : http://www.enginepump.com http://www.donglimtech.co.kr 한글인터넷주소 : 동림테크

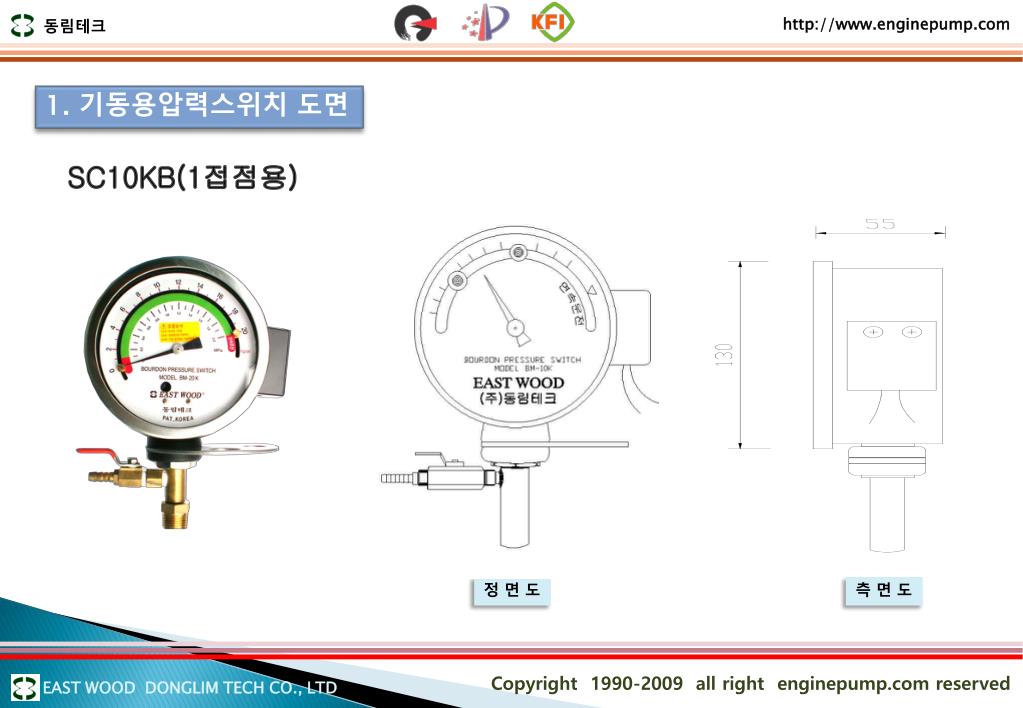

4. 1. 기동용압력스위치 도면 SC10KB(1접점용) 정 면 도 측 면 도

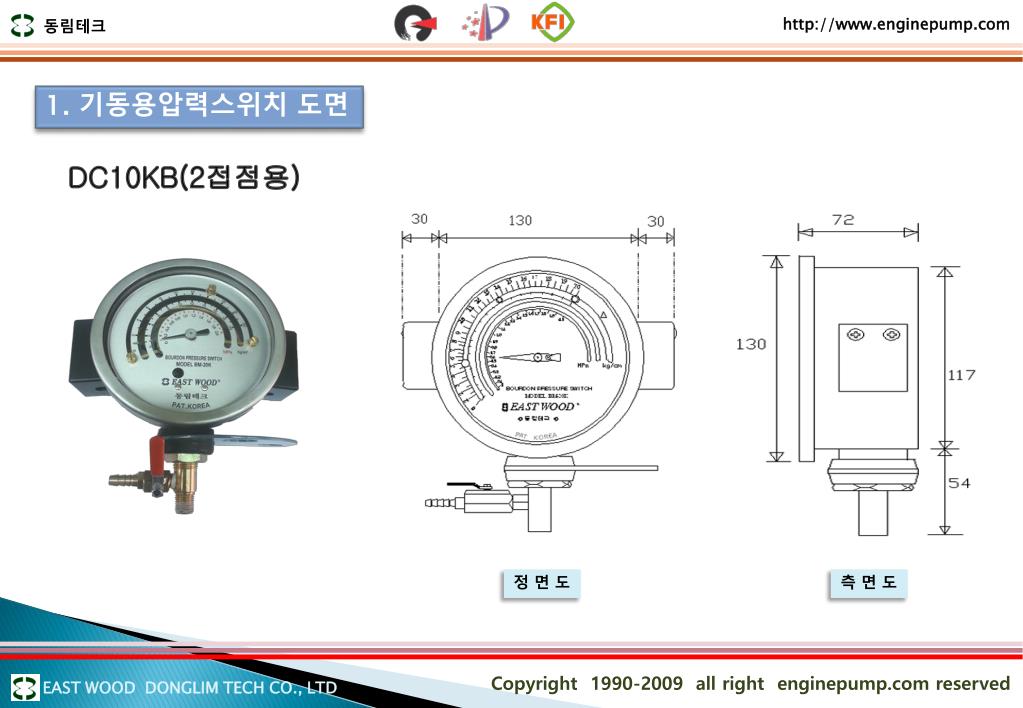

5. 1. 기동용압력스위치 도면 DC10KB(2접점용) 정 면 도 측 면 도

6. 후렉시블호스 압력계 2. 기동용압력스위치 설치 주,보조 압력스위치 신축건물 기동용 압력스위치 예비 펌프 압력스위치 배관연결 설치 예 현장설치

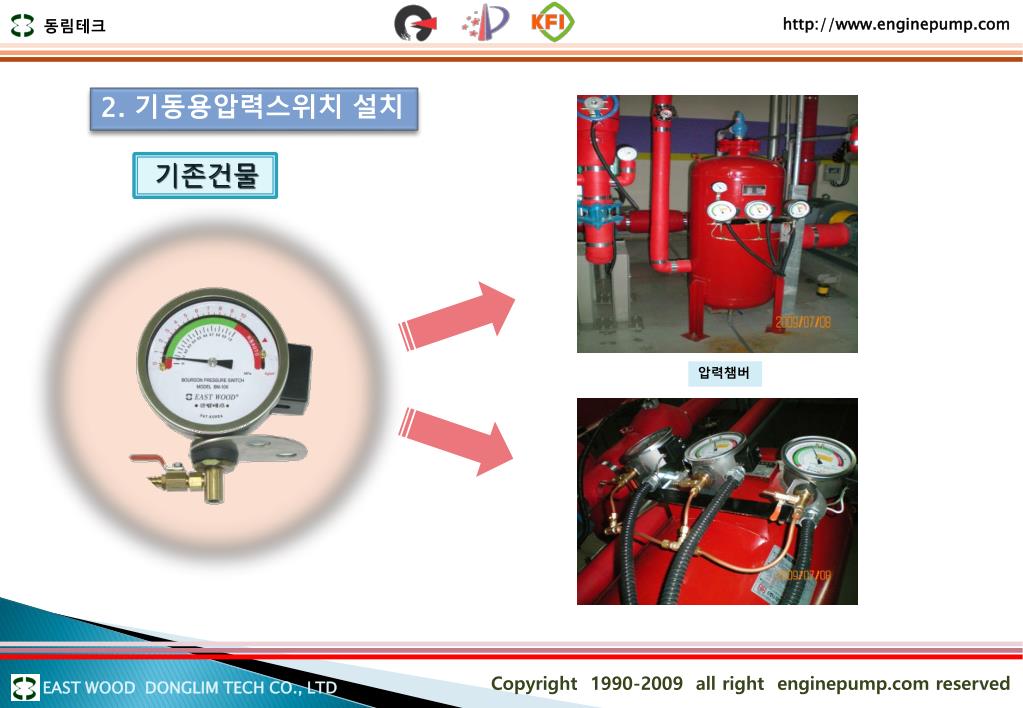

7. 2. 기동용압력스위치 설치 기존건물 압력챔버

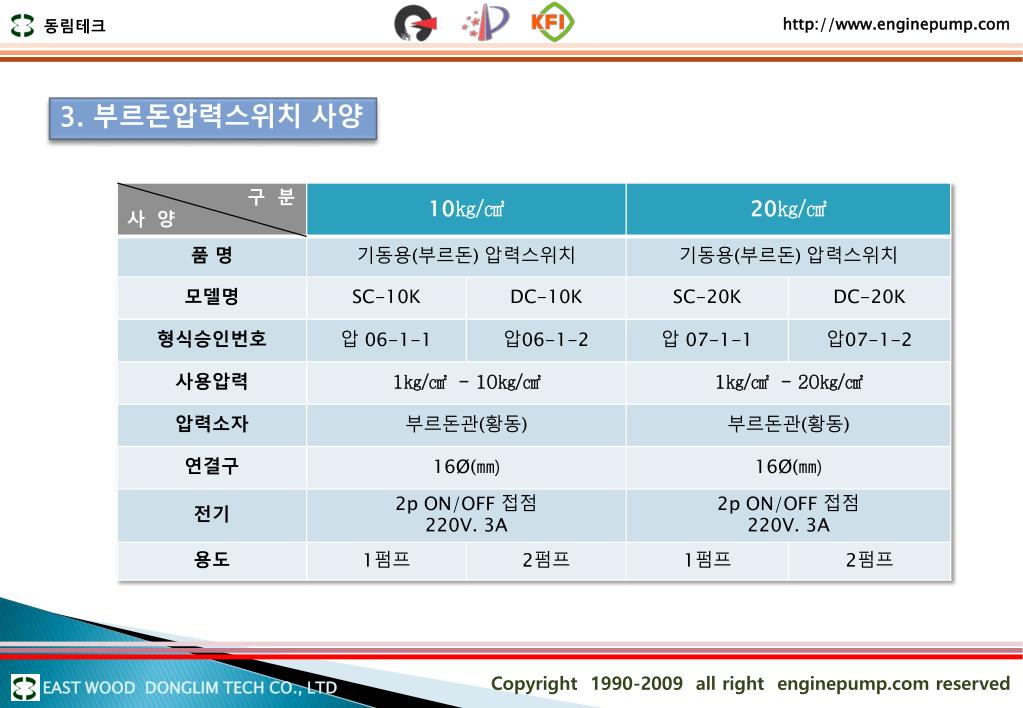

8. 3. 부르돈압력스위치 사양

9. 4. 부르돈 압력스위치 취급설명 (1접점용) 1) 설치위치 충압펌프 토출측 OS’Y밸브 상단에 15mm 니쁠과 함께 볼밸브, 오리픽스호스와 함께 압력계,기동용 압력스위치를 그림과 같이 주펌프, 보조펌프용,예비펌프용으로 그림과 같은 위치에 설치하고 지지대를 설치하여 고정한다. 2) 압력조정 SC10KB(1접점용) ① 압력스위치 유리카버를 열기전에 반드시 펌프를 가동하여 관내압력을 충분히 (1분이상)채운다. ② 압력스위치 커버를 반시계방향으로 회전시켜 커버를 열고 문자판의 기동 홀더, 정지홀더를 반시계방향으로 회전시켜 좌,우로 이동 필요 압력치에 놓고 시계방향으로 회전시켜 고정한다. 소방펌프 운전전 소방펌프 운전후 3) 작동시험 압력스위치의 성능을 확인하기 위하여 시험밸브를 수동으로 반시계방향으로 천천히 열어 압력스위치 지침이 아주 느리게 하강하여 기동압력까지 도달하면 소방펌프가 자동으로 기동하여 사용압력까지 상승, 연속운전이 계속된다. 소화펌프를 정지시키기 위하여 자동운전반의 선택스위치를 정지위치에 놓는다. 이러한 운전을 매주 1회 시험운전을 실시하여 소화펌프성능을 유지한다. 전선은 압력스위치 단자(2P)에 연결한다.

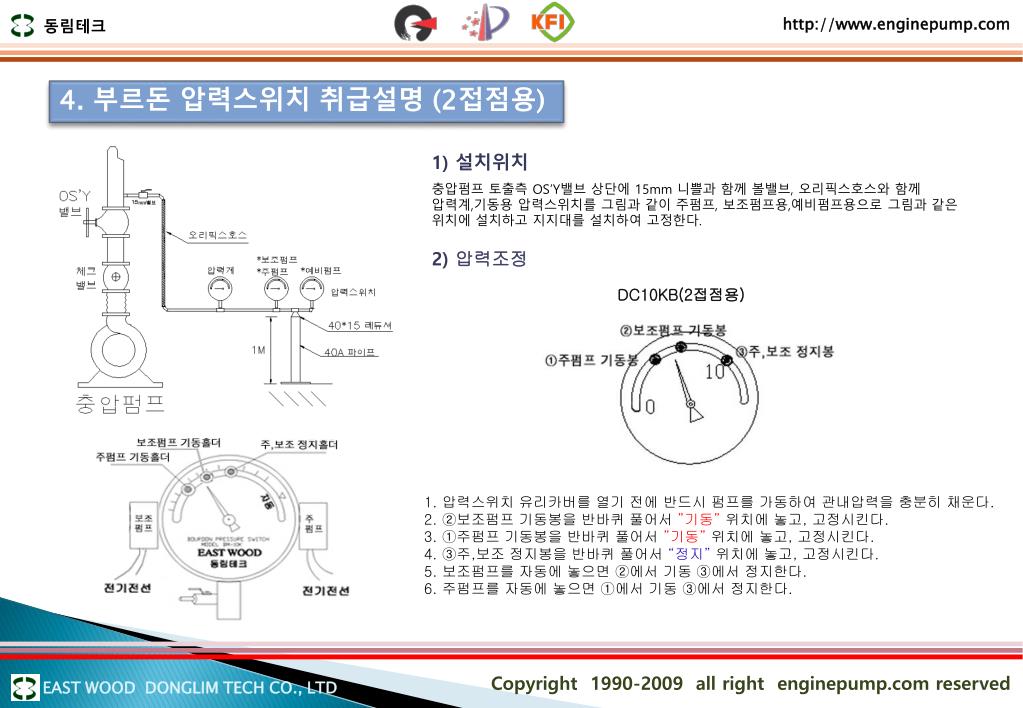

10. 4. 부르돈 압력스위치 취급설명 (2접점용) 1) 설치위치 충압펌프 토출측 OS’Y밸브 상단에 15mm 니쁠과 함께 볼밸브, 오리픽스호스와 함께 압력계,기동용 압력스위치를 그림과 같이 주펌프, 보조펌프용,예비펌프용으로 그림과 같은 위치에 설치하고 지지대를 설치하여 고정한다. 2) 압력조정 DC10KB(2접점용) 1. 압력스위치 유리카버를 열기 전에 반드시 펌프를 가동하여 관내압력을 충분히 채운다. 2. ②보조펌프 기동봉을 반바퀴 풀어서 ”기동” 위치에 놓고, 고정시킨다. 3. ①주펌프 기동봉을 반바퀴 풀어서 ”기동” 위치에 놓고, 고정시킨다. 4. ③주,보조정지봉을 반바퀴 풀어서 “정지” 위치에 놓고, 고정시킨다. 5. 보조펌프를 자동에 놓으면 ②에서 기동 ③에서 정지한다. 6. 주펌프를 자동에 놓으면 ①에서 기동 ③에서 정지한다.

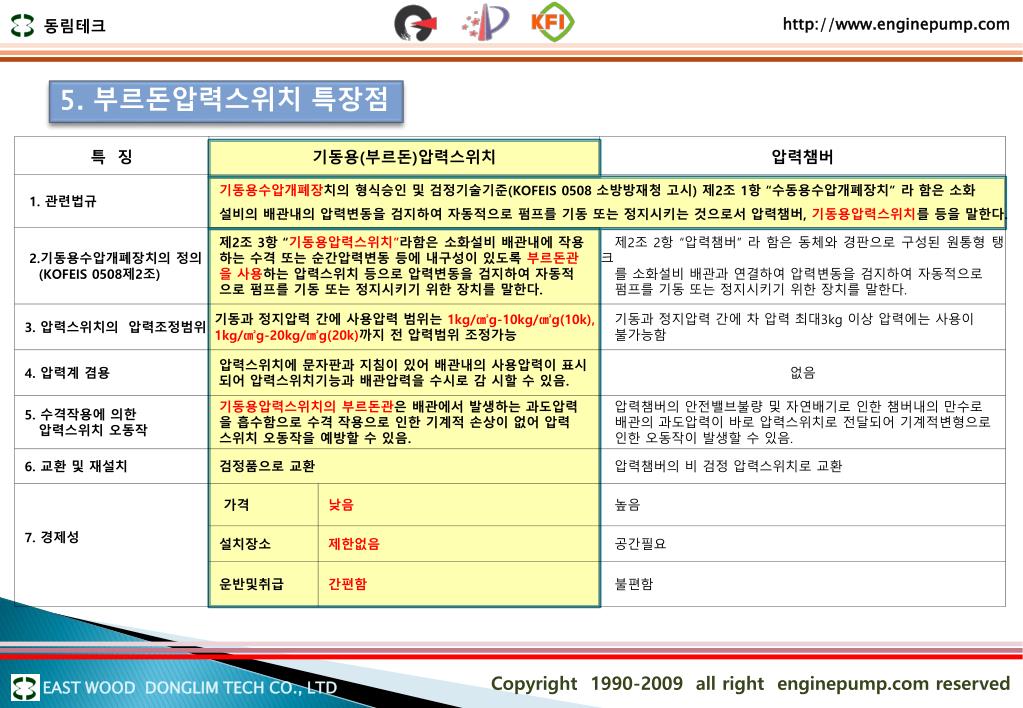

11. 5. 부르돈압력스위치 특장점

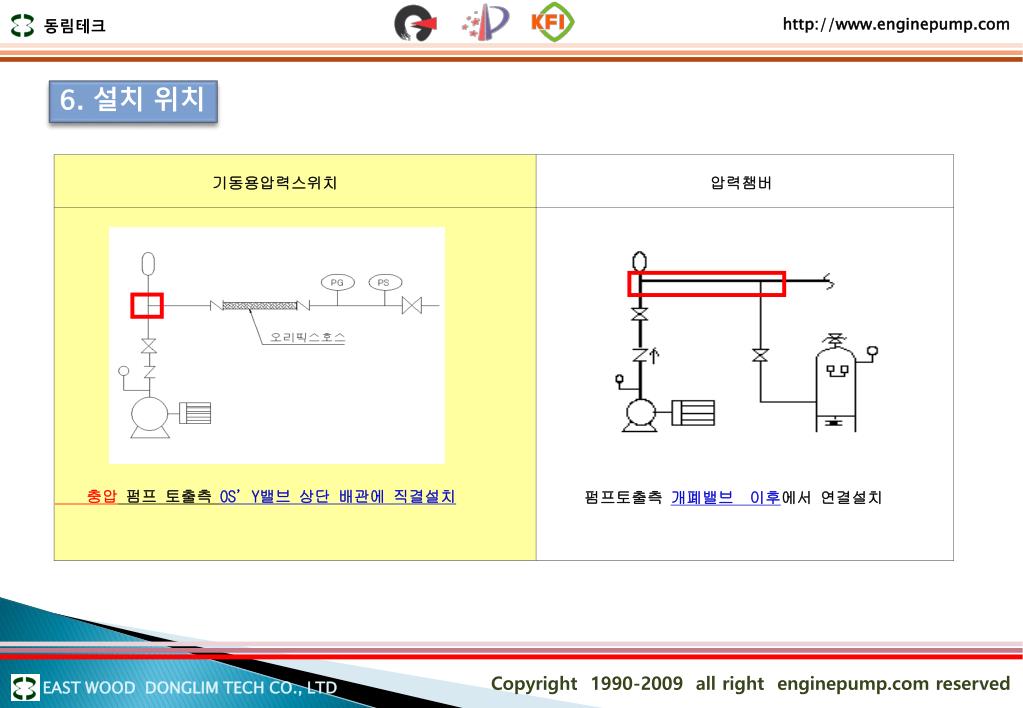

12. 6. 설치 위치

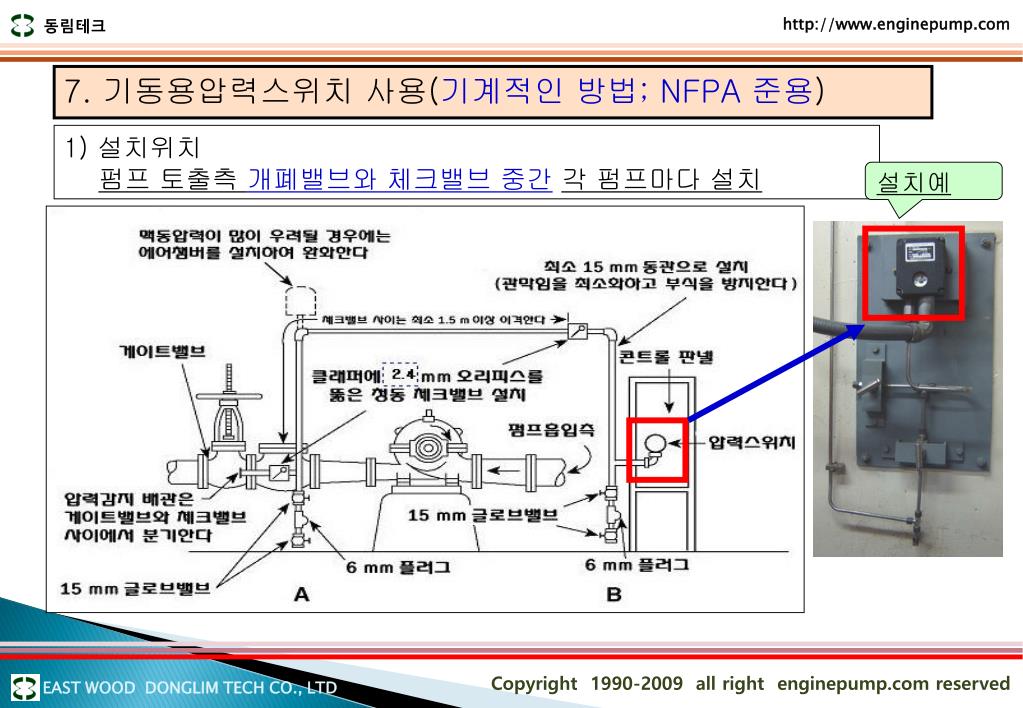

13. 7. 기동용압력스위치 사용(기계적인 방법;NFPA 준용) 1) 설치위치 펌프 토출측 개폐밸브와 체크밸브 중간각 펌프마다 설치 설치예

14. 8. 기동용 압력스위치 설계 제안 * 화재안전기준 제 3조 : 기동용 수압개폐장치라 함은… 압력챔버 또는 기동용 압력스위치 등을 말한다. * 화재안전기준을 준용하면 현재 도면상의 장비 알람표에는 아래사례도표와 같이 표시되어 기동용 압력스위치에 대한 인식이 불가함으로 아래 제안과 같이 설계 도면에 표시를 제안합니다. 사례 제안

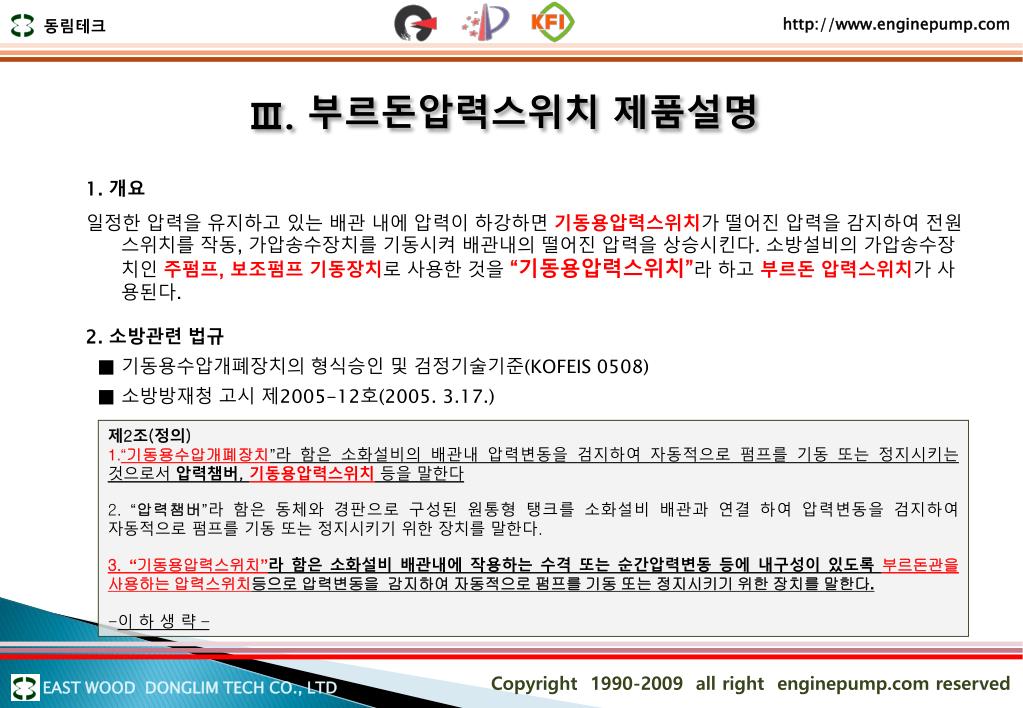

15. Ⅲ. 부르돈압력스위치 제품설명 1. 개요 일정한 압력을 유지하고 있는 배관 내에 압력이 하강하면 기동용압력스위치가 떨어진 압력을 감지하여 전원 스위치를 작동, 가압송수장치를 기동시켜 배관내의 떨어진 압력을 상승시킨다. 소방설비의 가압송수장치인 주펌프, 보조펌프 기동장치로사용한 것을 “기동용압력스위치”라 하고 부르돈 압력스위치가 사용된다. 2. 소방관련 법규 ■ 기동용수압개폐장치의 형식승인 및 검정기술기준(KOFEIS 0508) ■ 소방방재청 고시 제2005-12호(2005. 3.17.) • 제2조(정의) • “기동용수압개폐장치”라 함은 소화설비의 배관내 압력변동을 검지하여 자동적으로 펌프를 기동 또는 정지시키는 것으로서 압력챔버, 기동용압력스위치 등을 말한다 • 2. “압력챔버”라 함은 동체와 경판으로 구성된 원통형 탱크를 소화설비 배관과 연결 하여 압력변동을 검지하여 자동적으로 펌프를 기동 또는 정지시키기 위한 장치를 말한다. • 3. “기동용압력스위치”라 함은 소화설비 배관내에 작용하는 수격 또는 순간압력변동 등에 내구성이 있도록 부르돈관을 사용하는 압력스위치등으로 압력변동을 감지하여 자동적으로 펌프를 기동 또는 정지시키기 위한 장치를 말한다. • 이 하 생 략 –

16. Ⅳ. 부르돈압력스위치 인증획득 국내 특허/실용신안 해외 특허(중국) 형식승인 (소방용 기계.기구) 부르돈 압력스위치

17. 1. 소방용 기계 ·기구 형식승인 획득 한국소방산업기술원

18. Ⅴ. 부 르 돈 압 력 스 위 치 납 품 현 황

19. Ⅴ. 부 르 돈 압 력 스 위 치 납 품 현 황

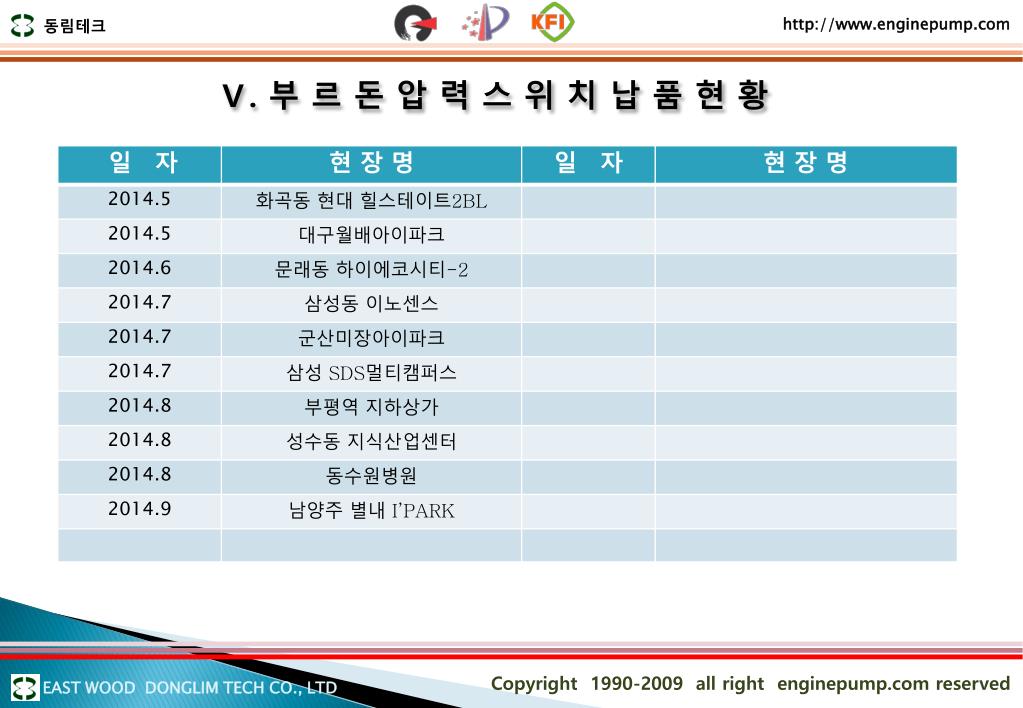

20. Ⅴ. 부 르 돈 압 력 스 위 치 납 품 현 황

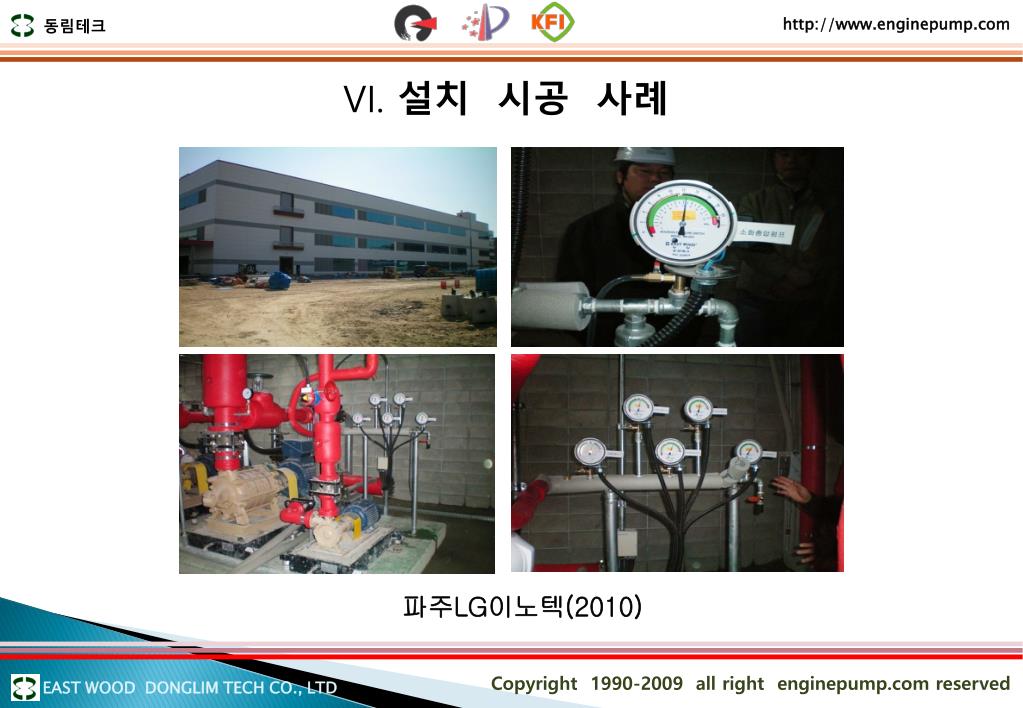

21. VI.설치 시공 사례 파주LG이노텍(2010)

22. 경기 화성종합경기장(2011)

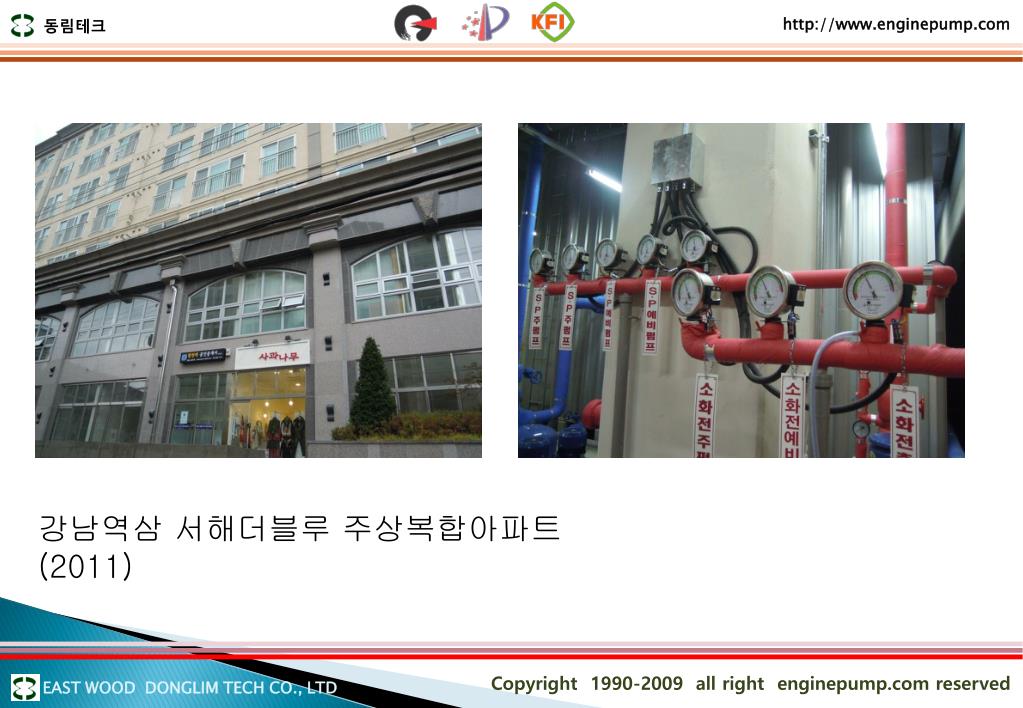

23. 강남역삼 서해더블루 주상복합아파트(2011)

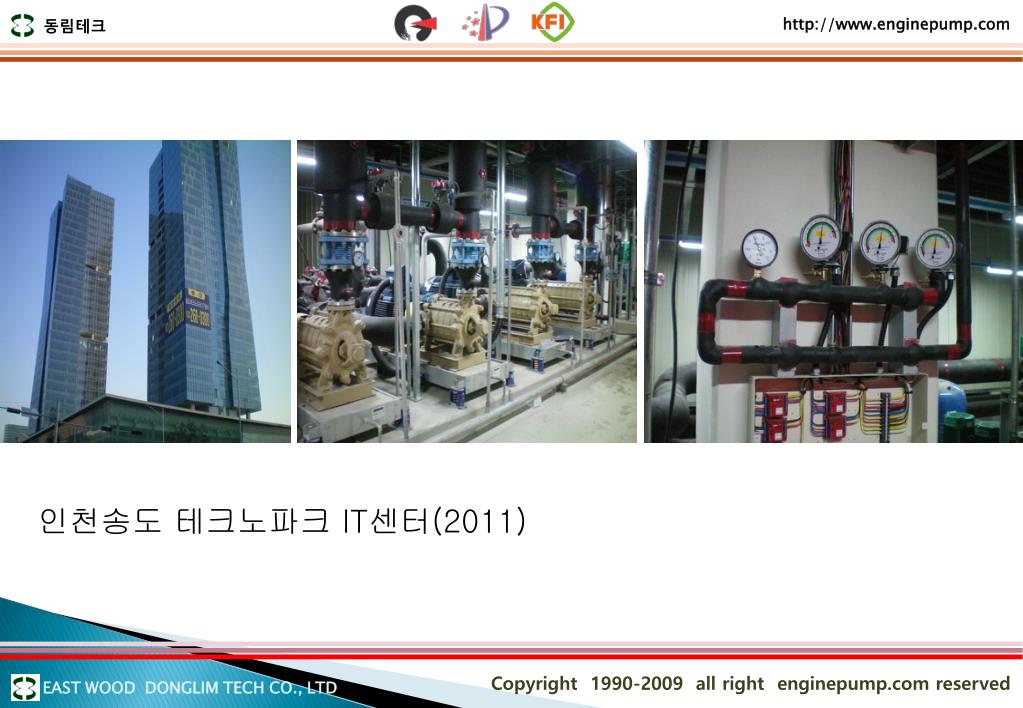

24. 인천송도 테크노파크 IT센터(2011)

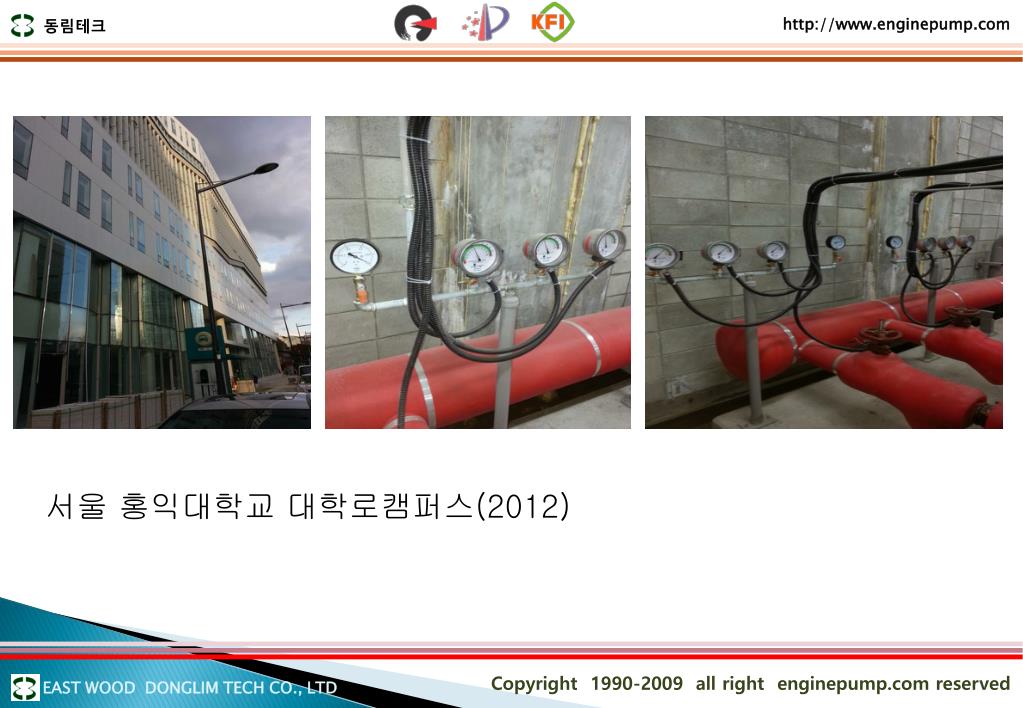

25. 서울 홍익대학교 대학로캠퍼스(2012)

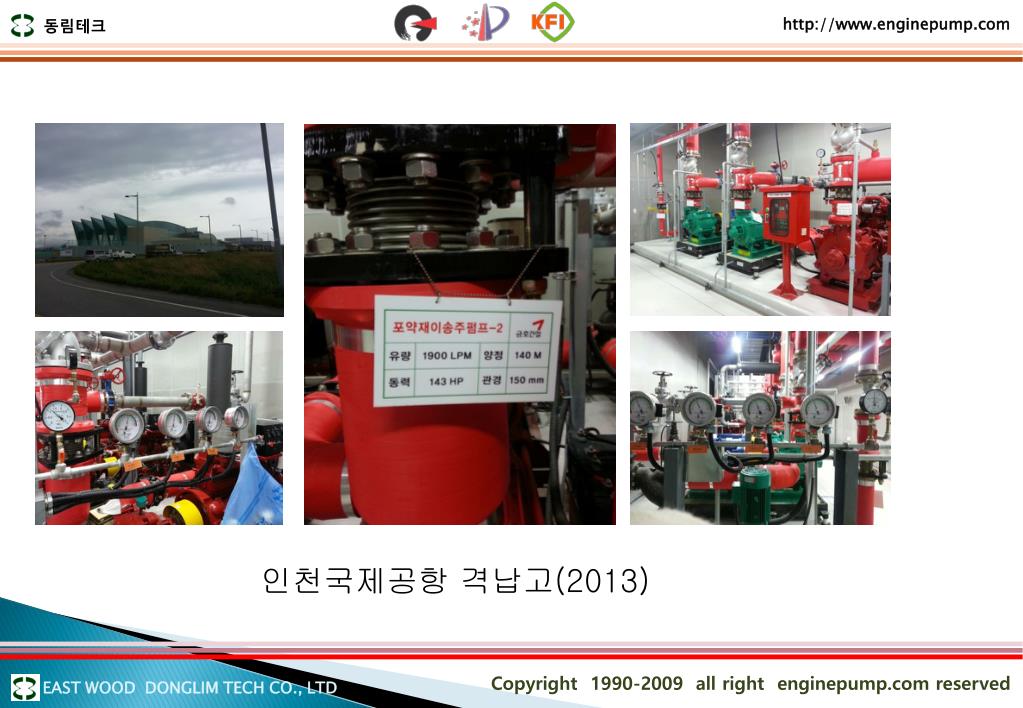

26. 인천국제공항 격납고(2013)

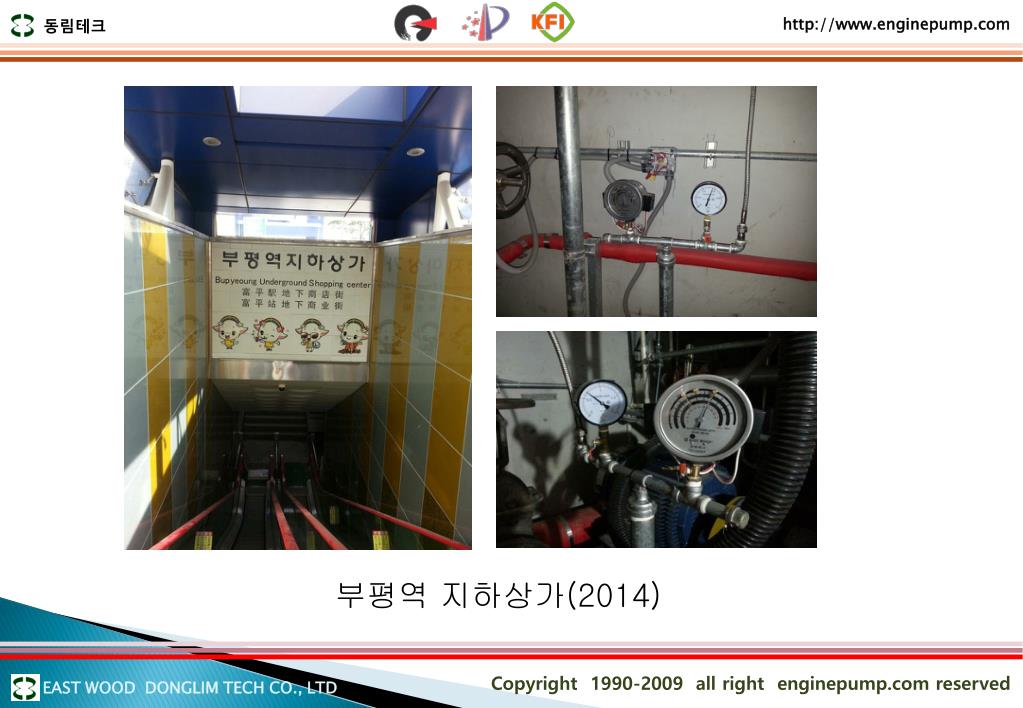

27. 부평역 지하상가(2014)
