◆ 그을음제거

그을음제거에 의한 난방비 절감. ◆ 그을음제거. 온풍난방기 내부의 버너와 열교환기 등에 그을음이 쌓임 그을음 층이 두꺼워질수록 연소효율과 열교환 효율이 저하 배기가스의 온도가 상승 → 온풍으로 공급되는 열량 ( 열이용 효율 ) 은 초기의 80% 이상에서 점차로 줄어들어 크게는 60% 까지 감소. ◆ 그을음제거 순서. ① 온풍난방기 운전 정지 ② 버너분리 ③ 버너 및 노즐청소 ④ 연소실 그을음제거 ( 에어콤푸레서 ) ⑤ 연통제거 ⑥ 배기가스 토출구 그을음제거 ( 에어콤푸레서 )

ismael
Télécharger la présentation

◆ 그을음제거

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

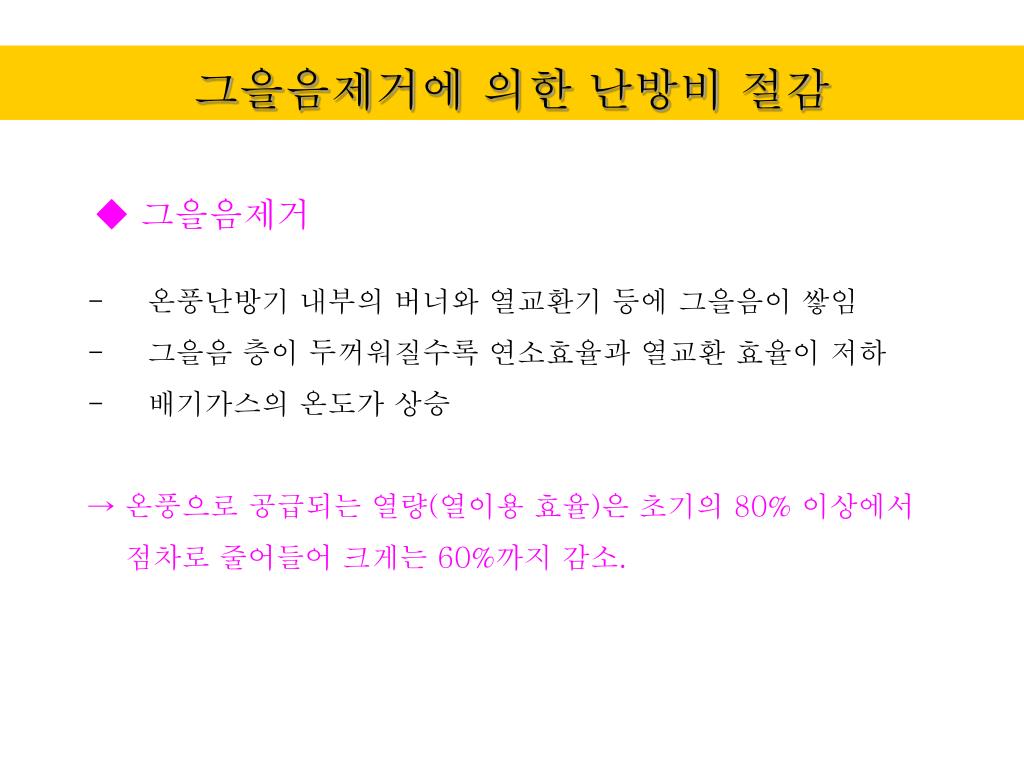

  1. 그을음제거에 의한 난방비 절감 ◆ 그을음제거 • 온풍난방기 내부의 버너와 열교환기 등에 그을음이 쌓임 • 그을음 층이 두꺼워질수록 연소효율과 열교환 효율이 저하 • 배기가스의 온도가 상승 • → 온풍으로 공급되는 열량(열이용 효율)은 초기의 80% 이상에서 • 점차로 줄어들어 크게는 60%까지 감소.

  2. ◆ 그을음제거 순서 ① 온풍난방기 운전 정지 ② 버너분리 ③ 버너 및 노즐청소 ④ 연소실 그을음제거 (에어콤푸레서) ⑤ 연통제거 ⑥ 배기가스 토출구 그을음제거 (에어콤푸레서) ⑦ 열교환기 그을음제거 (에어콤푸레서) ⑧ 연통부착 ⑨ 버너장착 및 온풍기 가동 버너 청소전 버너 청소후 열교환기 청소전 열교환기 청소후

  3. 청소전 버너 청소 후 열교환기 청소 후 ◆ 그을음제거 효과 (배기가스 온도) - 버너(노즐, 연소실 포함)만을 청소 : 410℃→370℃( 40℃ ▽) - 버너+열교환기 청소 : 410℃→310℃ ( 100℃ ▽)

  4. 청소전 버너 청소 후 열교환기 청소 후 ◆ 그을음제거 효과 (효율) - 열교환기 청소후 열효율(연소효율) : 79%→83%(4% △) - 열교환기 청소후 열이용효율 : 62.9%→80.8% (18%△)
