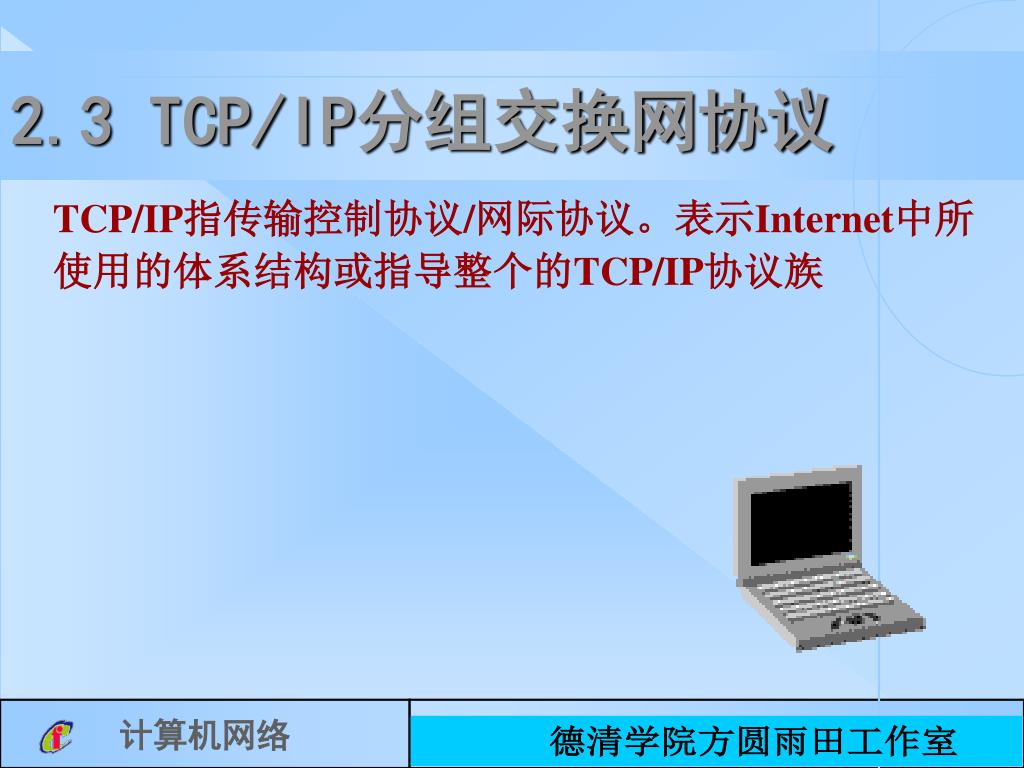

  1. 2.3 TCP/IP分组交换网协议 TCP/IP指传输控制协议/网际协议。表示Internet中所 使用的体系结构或指导整个的TCP/IP协议族

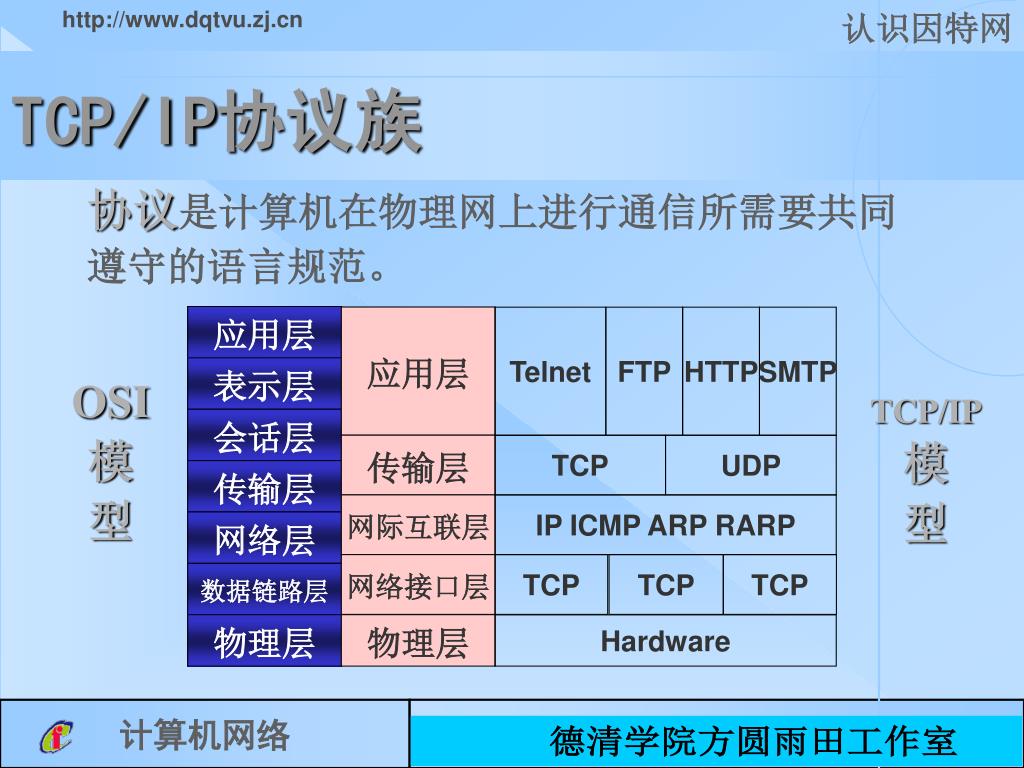

  2. http://www.dqtvu.zj.cn 认识因特网 应用层 应用层 Telnet FTP HTTP SMTP 表示层 会话层 传输层 TCP UDP 传输层 网际互联层 IP ICMP ARP RARP 网络层 网络接口层 TCP TCP TCP 数据链路层 物理层 物理层 Hardware TCP/IP协议族 协议是计算机在物理网上进行通信所需要共同遵守的语言规范。 OSI 模 型 TCP/IP 模 型

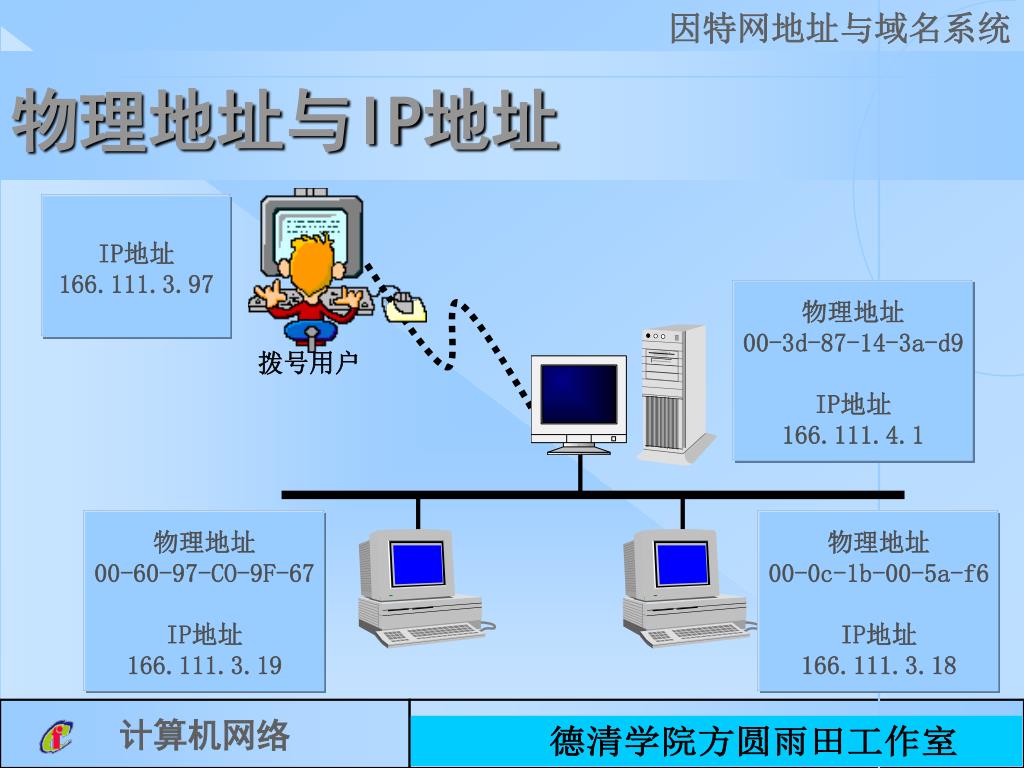

  3. 因特网地址与域名系统 物理地址与IP地址 IP地址 166.111.3.97 物理地址 00-3d-87-14-3a-d9 IP地址 166.111.4.1 拨号用户 物理地址 00-60-97-CO-9F-67 IP地址 166.111.3.19 物理地址 00-0c-1b-00-5a-f6 IP地址 166.111.3.18

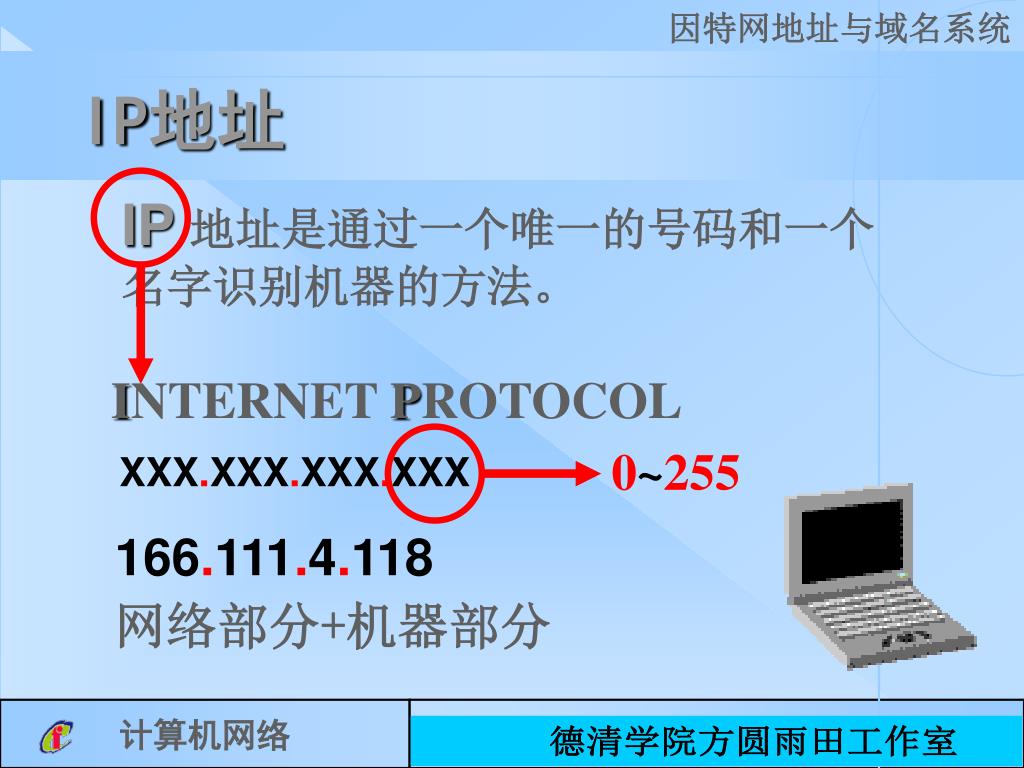

  4. 因特网地址与域名系统 INTERNET PROTOCOL 0~255 IP地址 IP 地址是通过一个唯一的号码和一个 名字识别机器的方法。 XXX.XXX.XXX.XXX 166.111.4.118 网络部分+机器部分

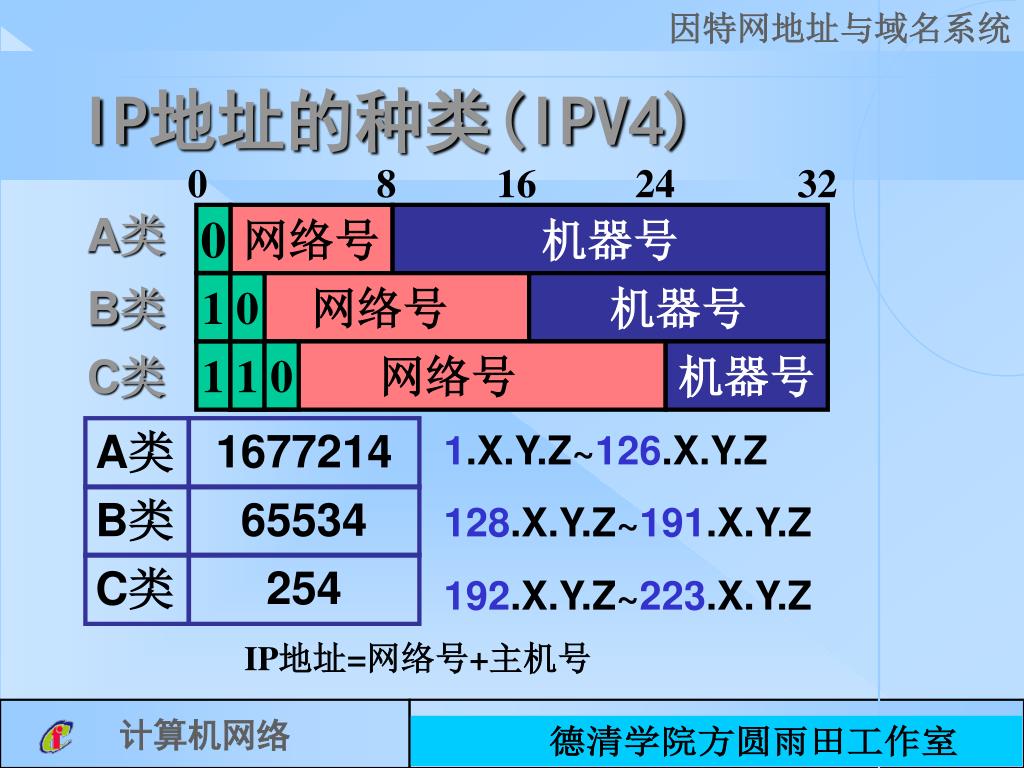

  5. 因特网地址与域名系统 0 8 16 24 32 A类 网络号 机器号 网络号 机器号 B类 网络号 机器号 C类 A类 1677214 1.X.Y.Z~126.X.Y.Z B类 65534 128.X.Y.Z~191.X.Y.Z C类 254 192.X.Y.Z~223.X.Y.Z IP地址的种类(IPV4) 0 1 0 0 1 1 IP地址=网络号+主机号

  6. 因特网地址与域名系统 子网与子网掩码 子网1 子网2 子网3 子网出现的原因: 更有效地使用地址空间 易于管理网络 例:166.166.0.0,是一个B类网络,选择第三字节全部用于标识子网,则产生多少个子网?如果从第三字节的最高2位标识子网号呢? IP=网络号+子网号+主机号 路由器 路由器

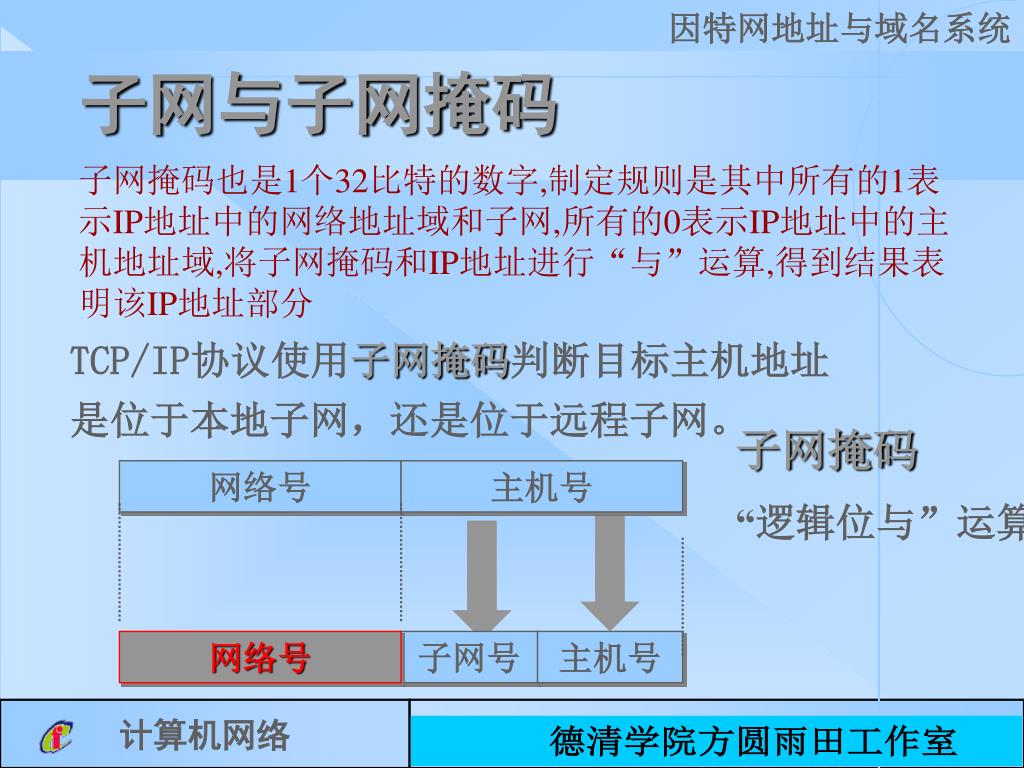

  7. 因特网地址与域名系统 子网与子网掩码 子网掩码也是1个32比特的数字,制定规则是其中所有的1表示IP地址中的网络地址域和子网,所有的0表示IP地址中的主机地址域,将子网掩码和IP地址进行“与”运算,得到结果表明该IP地址部分 TCP/IP协议使用子网掩码判断目标主机地址 是位于本地子网,还是位于远程子网。 子网掩码 网络号 主机号 “逻辑位与”运算 网络号 子网号 主机号

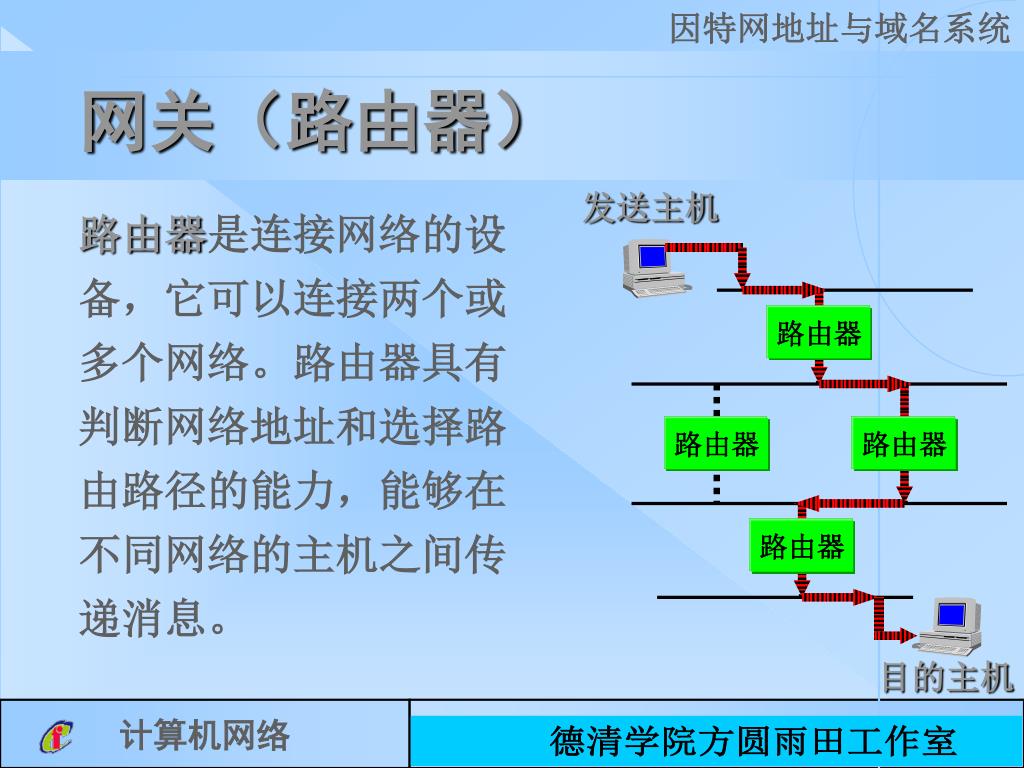

  8. 因特网地址与域名系统 网关(路由器) 发送主机 路由器是连接网络的设备,它可以连接两个或多个网络。路由器具有判断网络地址和选择路由路径的能力,能够在不同网络的主机之间传递消息。 路由器 路由器 路由器 路由器 目的主机

  9. 例: 以166.166这个网络为例,若选用第3字节的最高2位标识子网号,这样该网络的子网掩码由18个1和14个0组成,即255.255.192.0 ,设有IP地址166.166.89.4,则与上述掩码相“与”之后为166.166.64.0 ,即属于166.166.64.0这个网段

  10. 4. IP路由协议 IP协议的数据报路由选择:IP协议是一个网络层协议,它所面对的是由多个路由器和物理网络所组成的网络.IP协议的任务是提供一个虚构网络,找到下一个路由器和物理网络,因此,IP数据报从源主机无连接地,逐步地传送到目标主机,这主是IP协议的路由选择.

  11. 5 IPV6 IPV6将原有IPV4的32比特地址空间扩展到128比特,扩大IP地址空间,还将数据报报头作了简化,使得路由器分组的速度更快,吞吐率提高.

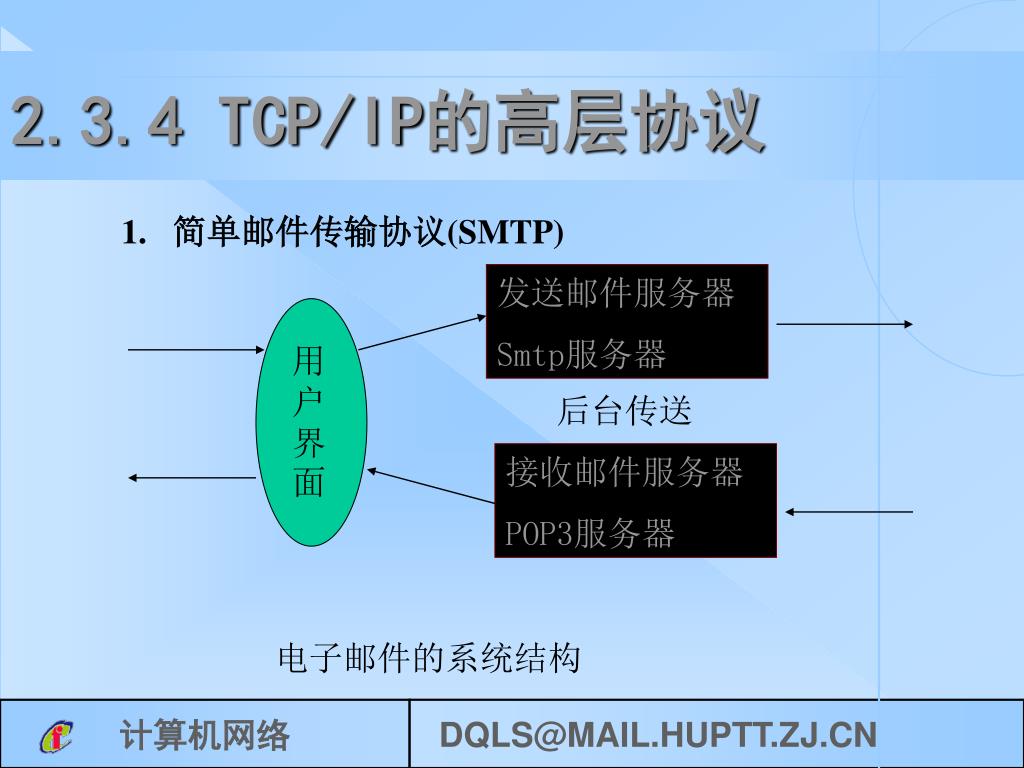

  12. 2.3.4 TCP/IP的高层协议 • 简单邮件传输协议(SMTP) 发送邮件服务器 Smtp服务器 用户界面 后台传送 接收邮件服务器 POP3服务器 电子邮件的系统结构

  13. 因特网地址与域名系统 2. 域名系统服务(DNS) DNS采用层次结构,入网的每台主机 都可以有一个类似下面的域名: 主机名.机构名.网络名.顶层域名 email.cic.tsinghua.edu.cn 从左到右,域的范围变大 具有实际含义,比IP地址好记

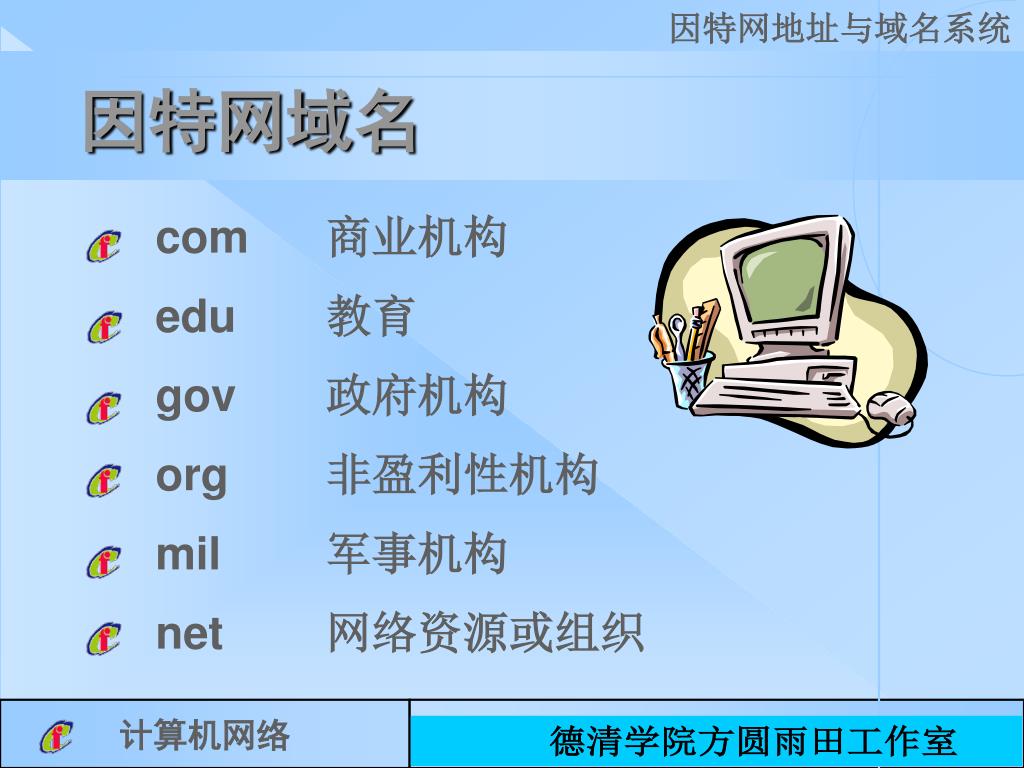

  14. 因特网地址与域名系统 因特网域名 com商业机构 edu教育 gov政府机构 org 非盈利性机构 mil军事机构 net网络资源或组织

  15. 因特网地址与域名系统 ftp://ftp.ripe.net/iso3166-countrycodes 因特网域名 rec 娱乐休闲资源 info 信息服务 store商场 arts文化艺术团体 nom个人 地区标识cn,de, ca, sg,fr 等

  16. 3.telnet和rlogin 协议 • 远程登录服务Telnet • 用户由本地机通过网络,登录到远端的另一台计算机的帐号上,作为这台远程主机的终端用户,使用它的资源,这个过程称为远程登录。 • 本地机和远程机。 • 让远端的用户能够使用服务器资源,虽然可以采用客户/服务器模式,只这种方式仅适用于服务器提供专门的服务(如e-mail或WWW),而用登录后,可使用的资源(服务)很多,假如对每一种服务都建立一个服务器,系统将会很快被进程阻塞,而远程登录为每个远程登录的用户建立一个进程,这个进程再通过创建子进程为远程登录用户通过各种允许的服务

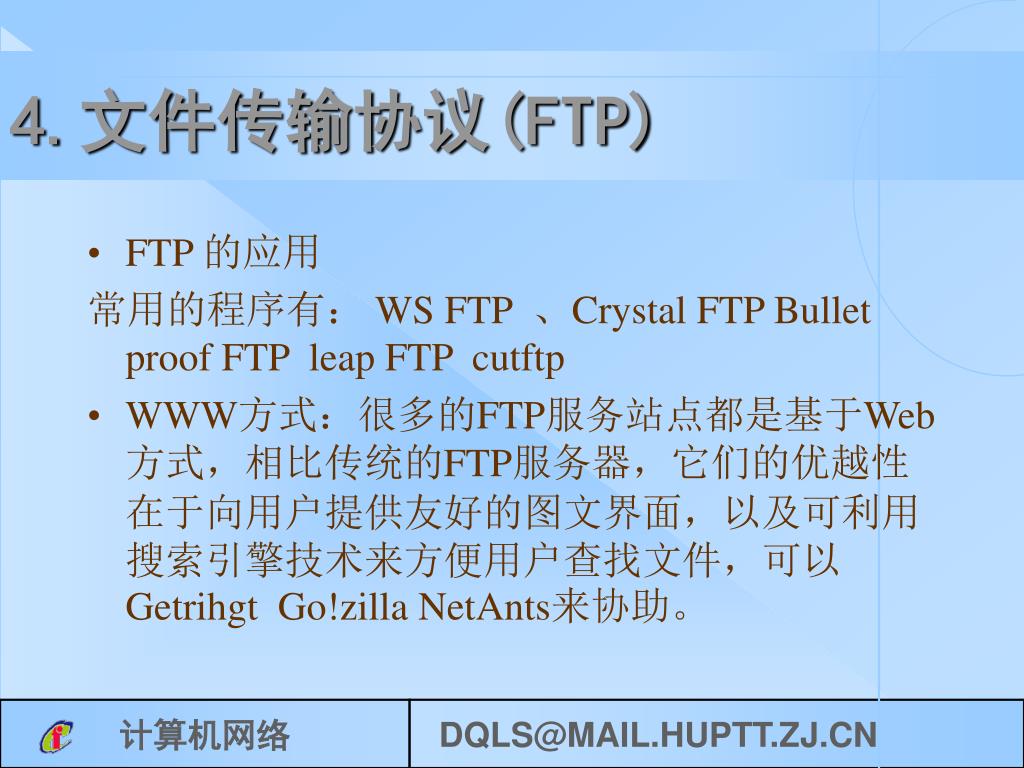

  17. 4.文件传输协议(FTP) • FTP 的应用 • 常用的程序有: WS FTP 、Crystal FTP Bullet proof FTP leap FTP cutftp • WWW方式:很多的FTP服务站点都是基于Web方式,相比传统的FTP服务器,它们的优越性在于向用户提供友好的图文界面,以及可利用搜索引擎技术来方便用户查找文件,可以Getrihgt Go!zilla NetAnts来协助。

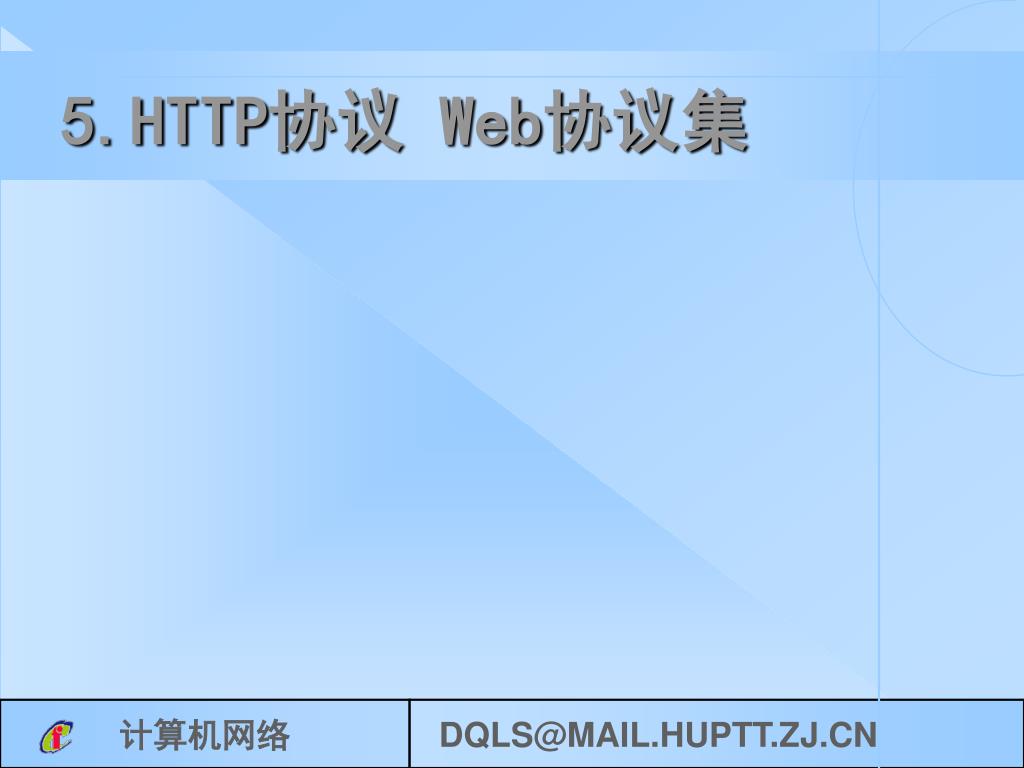

  18. 5.HTTP协议 Web协议集

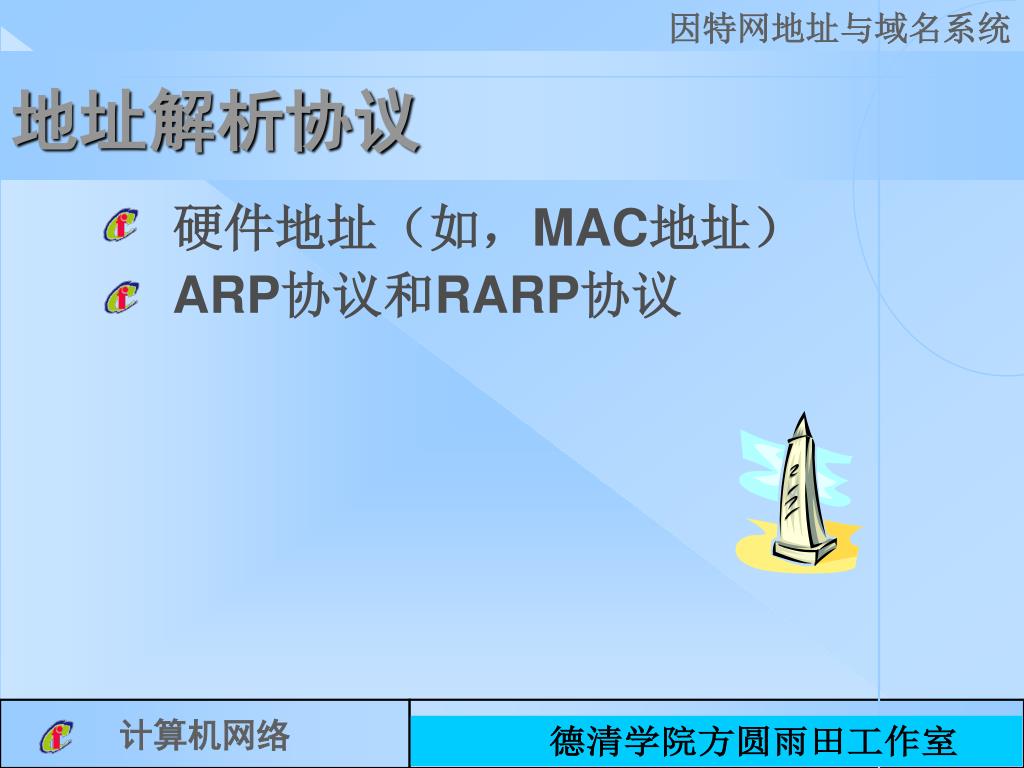

  19. 因特网地址与域名系统 硬件地址(如,MAC地址) ARP协议和RARP协议 地址解析协议
