1 / 16

Сухие барьерные смеси для алюминиевых электролизеров на основе огнеупорного глинистого сырья

Сухие барьерные смеси для алюминиевых электролизеров на основе огнеупорного глинистого сырья. Презентация лекции

jael-knapp
Télécharger la présentation

Сухие барьерные смеси для алюминиевых электролизеров на основе огнеупорного глинистого сырья

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

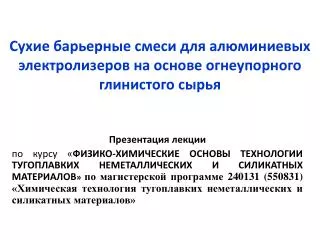

  1. Сухие барьерные смеси для алюминиевых электролизеров на основе огнеупорного глинистого сырья Презентация лекции по курсу «ФИЗИКО-ХИМИЧЕСКИЕ ОСНОВЫ ТЕХНОЛОГИИТУГОПЛАВКИХ НЕМЕТАЛЛИЧЕСКИХ И СИЛИКАТНЫХ МАТЕРИАЛОВ»по магистерской программе 240131 (550831) «Химическая технология тугоплавких неметаллических и силикатных материалов»

  2. Типичная схема футеровки электролизера • Анодная часть: 1- анодные углеродные блоки; 2- теплоизоляция анода; 3- боковые углеродные или карбидокремниевые блоки; 4- набивная углеродистая масса; • Катодная часть: 5- катодные углеродистые блоки; 6- изоляция токоподвода; 7- алюминиевый токоподвод (блюмс); 8- слой сухой барьерной смеси; 9- барьерный слой (шамотные изделия); 10- теплоизоляционный слой (пенодиатомитовые изделия), 11-стальной кожух.

  3. Реакции разрушения футеровки катода: В барьерных материалах с высоким содержанием SiO2>53%: Al(расплав)+6NaF(криолит)=3Na(катодный блок)+Na3AlF6 (расплав) 4Na+13SiO2(огнеупор)+2Al2O3(огнеупор)=4NaAlSi3O8(альбит, тв.)+Si(ж) В барьерных материалах с высоким содержанием Al2O3 >45%: 4Na+5SiO2(огнеупор)+2Al2O3(огнеупор)=4NaAlSiO4(нефелин, тв)+Si(ж) Во всех случаях дополнительно: 4NaF+9SiO2+2Al2O3=4NaAlSi3O8 (альбит, тв.)+NaAlF4(газ) 4NaF+3SiO2+2Al2O3=3NaAlSiO4 (нефелин, тв.)+NaAlF4(газ)

  4. ДСК-кривые объединенной пробы каолина - сырца

  5. Гранулометрический состав каолина-сырца(послевыделения щебня на сите 1 мм)

  6. Химический состав каолина- сырцав прокаленном состоянии(послевыделения щебня на сите 1 мм)

  7. Гранулометрический состав продуктов обогащения компановского каолина

  8. Химический состав продуктов обогащения каолина

  9. Р/Ф БЦ-3 БЦ-2 БЦ-1 Спекаемость продуктов обогащения каолина 1-кажущаяся плотность, кг/см3; 2-пористость, %; 3-водопоглощение, %.

  10. Характеристика сухих барьерных смесей ( по литературным данным)

  11. Основные требования к СБС • Содержание SiO2 в барьерном материале должно быть не менее 53% (оптимальное содержание SiO2– 60-72%); • Для обеспечения высокой стойкости к фторидам и расплавам алюминия отношение Al2O3/SiO2< 0,85 • Открытая пористость должна быть менее 20%, при этом предпочтительней размер пор менее 10 мкм. Свойства СБССБС представляет собой алюмосиликатный порошок тщательно подобранного зернового состава для обеспечения насыпной плотности до 1,6 г/см3, после уплотнения площадочным вибратором- плотностидо 1,92г/см3Толщина слоя СБС обычно составляет 30 – 210 мм;Наиболее предпочтительной является конструкция 2-х слойной футеровки электролизера: 1 слой – материал с высоким содержанием SiO2, но низкой инфильтрацией и теплопотерями, 2-й слой – высокоглиноземистый, обладающий хорошей устойчивостью по отношению к газообразным продуктам реакций.

  12. Свойства СБС на основе компановского каолинааналогов СБС Е-50 (производство КНР «Mayerton»)

  13. Свойства СБС на основе компановского каолинааналогов СБС Е-55 (производство КНР «Mayerton»)

  14. Свойства СБС на основе компановского каолинааналогов СБС MTDPR-1 (производство КНР «Mayerton»)

  15. Свойства СБС на основе компановского каолинааналогов СБС MTDPR-2 (производство КНР «Mayerton»)

  16. Свойства СБС на основе каолинааналогов СБС DMB (Канада «Clayburn»)

More Related
