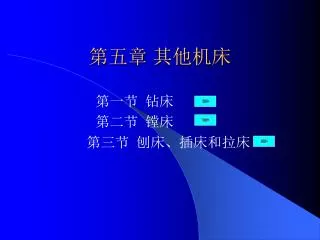

  1. 第五章 其他机床 第一节 钻床 第二节 镗床 第三节 刨床、插床和拉床

  2. 第一节钻床 一、种类 1 台式钻床 2 立式钻床 3 摇臂钻床 4 深孔钻床 5 其他钻床

  3. 二、台式钻床 特点：小巧灵活，使用方便，适宜加工小零件上的各种小孔。

  4. 三、立式钻床 主运动：刀具旋转 进给运动：沿轴向移动

  5. 特点 ： 中小型零件 的 单件 和 小批生产。

  6. 四、摇臂钻床

  7. 特点 :快速改变切削用量,迅速改变主轴转 速,操作方便及省事省力 用于单件和中小批量生产中加工大、 中型零件. 五、深孔钻床 加工范围:枪管、炮管和机床主轴零件的深孔 运动特点:工件旋转主运动,钻头直线进给运动

  8. 第二节镗床 1、加工方法 一、卧式镗床

  9. 2镗床外形

  10. 二、坐标镗床 特点:精度高,用于 高精度孔系. 具有工作台、 主轴箱等移动 部件的精密坐 标测量装置， 能实现刀具和 工件的精密定 位。

  11. （一）坐标镗床的主要布局形式 1、立式单柱 坐标镗床 （中小型）

  12. 2、立式双柱坐标镗床

  13. 3、卧式坐标镗床

  14. 三、金刚镗床 特点：切削速度高而切深和进给量极少，可加工出高质量的表面。用于大量生产零件上的精密孔。

  15. 第三节刨床、插床和拉床 一、刨床 主运动工件或刀具的直线往复运动 进给运动：工件或刀具的间歇运动，且进给方向与主运动方向相垂直

  16. 1牛头刨

  17. 2龙门刨床

  18. 二插床

  19. 三拉床

  20. 作业：P122题 1. 8
