  1. Fotometri Bintang Keadaan fisis bintang dapat ditelaah baik dari spektrumnya maupun dari kuat cahayanya. • Pengukuran kuat cahaya bintang ini disebut juga fotometri bintang.

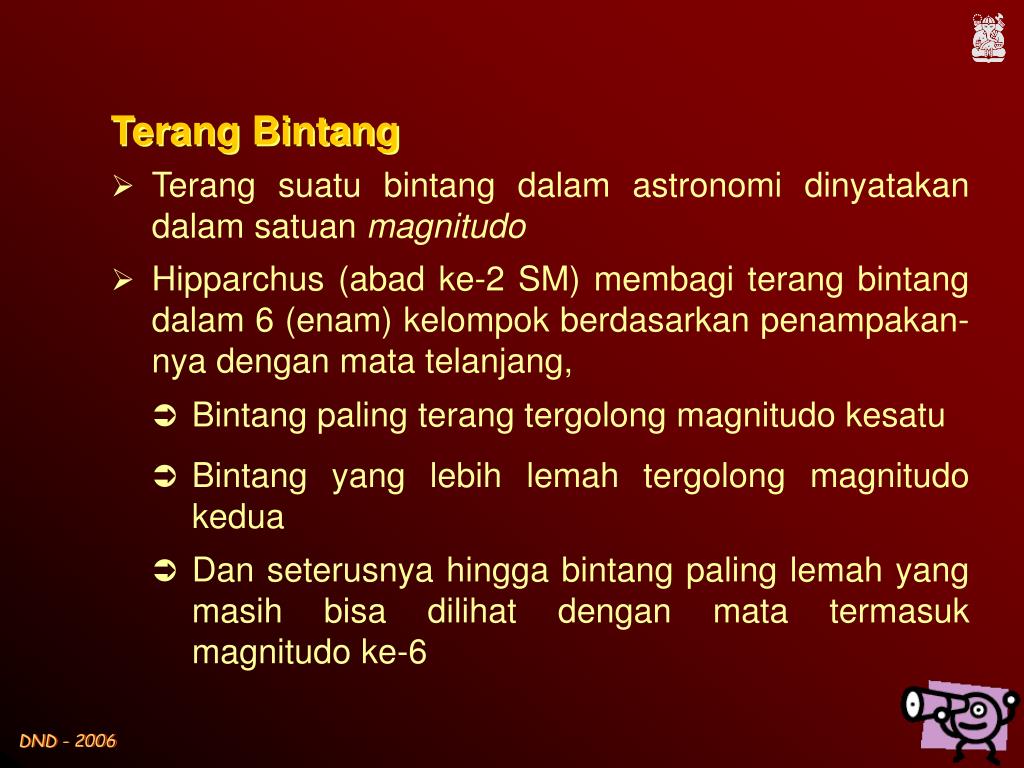

  2. Terang Bintang • Terang suatu bintang dalam astronomi dinyatakan dalam satuan magnitudo • Hipparchus (abad ke-2 SM) membagi terang bintang dalam 6 (enam) kelompok berdasarkan penampakan-nya dengan mata telanjang, • Bintang paling terang tergolong magnitudo kesatu • Bintang yang lebih lemah tergolong magnitudo kedua • Dan seterusnya hingga bintang paling lemah yang masih bisa dilihat dengan mata termasuk magnitudo ke-6

  3. Makin terang sebuah bintang, makin kecil magnitudonya magnitudo 1 2 3 4 5 6

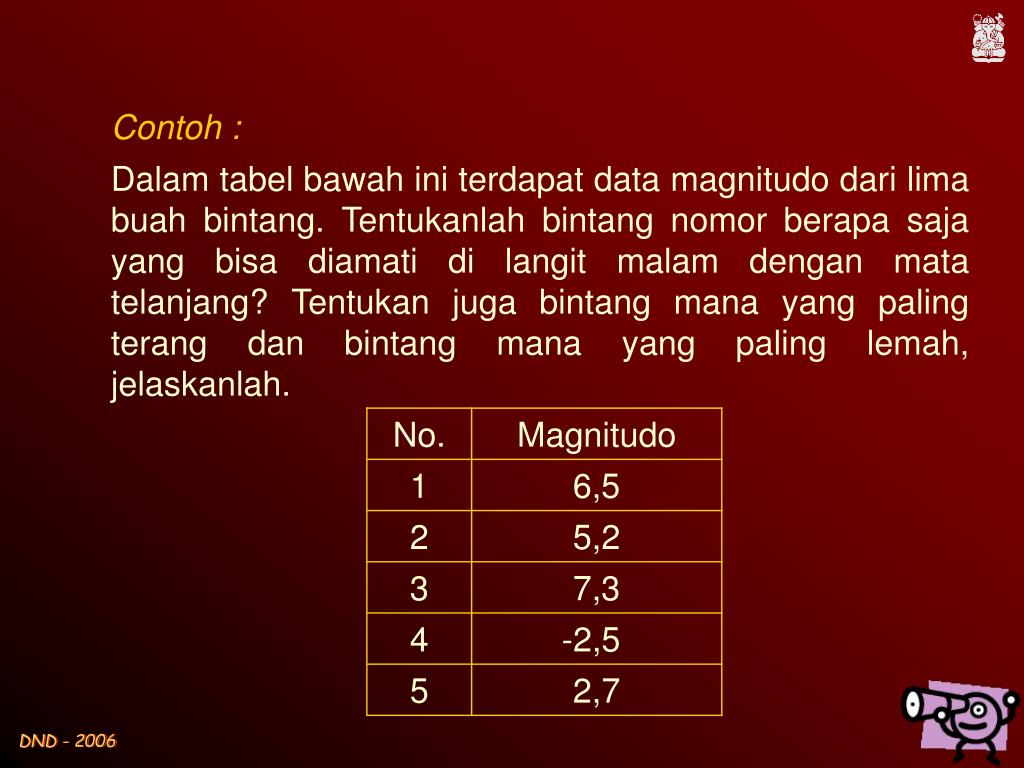

  4. Contoh : Dalam tabel bawah ini terdapat data magnitudo dari lima buah bintang. Tentukanlah bintang nomor berapa saja yang bisa diamati di langit malam dengan mata telanjang? Tentukan juga bintang mana yang paling terang dan bintang mana yang paling lemah, jelaskanlah.

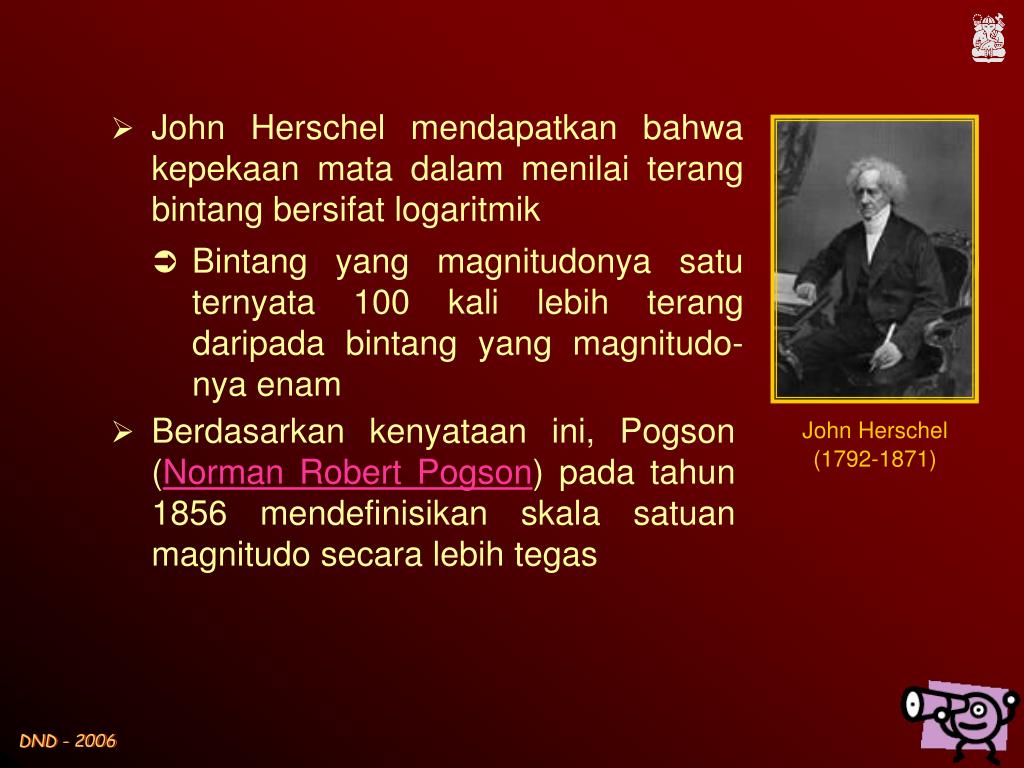

  5. John Herschel mendapatkan bahwa kepekaan mata dalam menilai terang bintang bersifat logaritmik • Bintang yang magnitudonya satu ternyata 100 kali lebih terang daripada bintang yang magnitudo-nya enam • Berdasarkan kenyataan ini, Pogson (Norman Robert Pogson) pada tahun 1856 mendefinisikan skala satuan magnitudo secara lebih tegas John Herschel (1792-1871)

  6. -(m1 - m2) E1/E2 = 2,512 • Tinjau dua bintang : m1= magnitudo bintang ke-1 m2= magnitudo bintang ke-2 E1= fluks bintang ke-1 E2= fluks bintang ke-2 Skala Pogson didefinisikan sebagai : . . . . . . . . . .(4-1) m1 – m2 = - 2,5 log (E1/E2) . . . . . . . . . . . .(4-2) atau

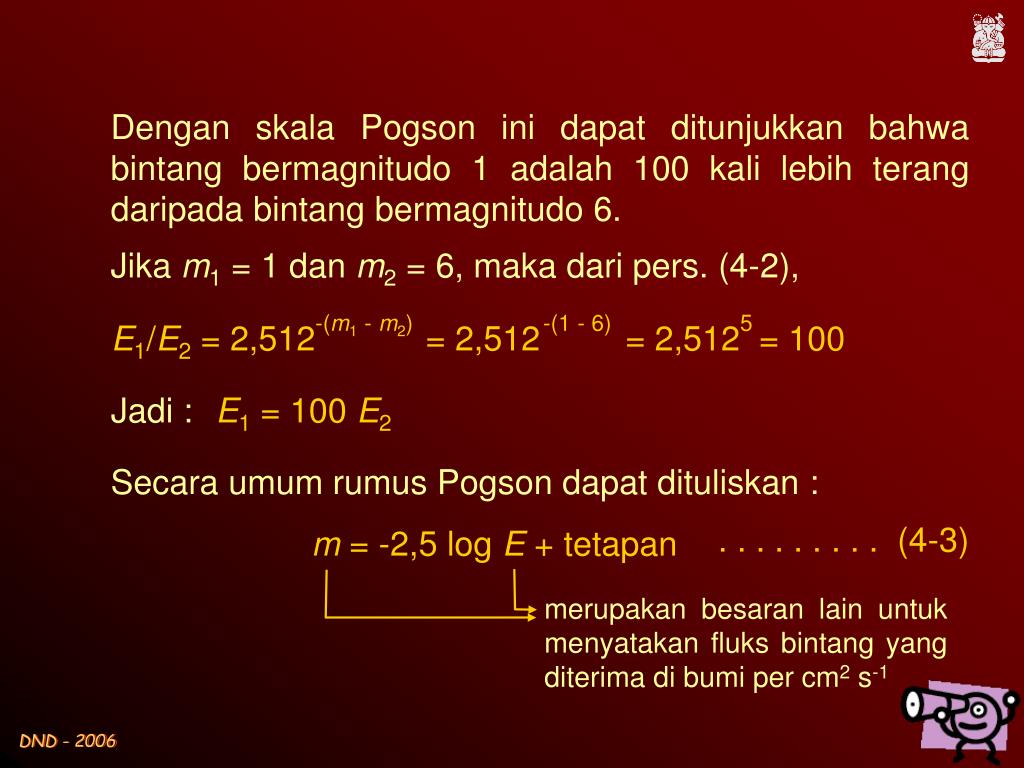

  7. -(m1 - m2) E1/E2 = 2,512 -(1 - 6) 5 = 2,512 = 2,512 = 100 Dengan skala Pogson ini dapat ditunjukkan bahwa bintang bermagnitudo 1 adalah 100 kali lebih terang daripada bintang bermagnitudo 6. Jika m1 = 1 dan m2 = 6, maka dari pers. (4-2), Jadi : E1 = 100 E2 Secara umum rumus Pogson dapat dituliskan : . . . . . . . . . (4-3) m = -2,5 log E + tetapan merupakan besaran lain untuk menyatakan fluks bintang yang diterima di bumi per cm2 s-1

  8. Harga tetapan ditentukan dengan mendefinisikan suatu titik nol. • Awalnya sebagai standar magnitudo digunakan bintang Polaris yang tampak di semua Observatorium yang berada di belahan langit utara. Bintang Polaris ini diberi magnitudo 2 dan magnitudo bintang lainnya dinyatakan relatif terhadap magnitudo bintang polaris • Tahun 1911, Pickering mendapatkan bahwa bintang Polaris, cahayanya berubah-ubah (bintang variabel) dan Pickering mengusulkan sebagai standar magnitudo digunakan kelompok bintang yang ada di sekitar kutub utara (North Polar Sequence)

  9. Cara terbaik untuk mengukur magnitudo adalah dengan menggunakan bintang standar yang berada di sekitar bintang yang di amati karena perbedaan keadaan atmosfer Bumi tidak terlalu berpengaruh dalam pengukuran. • Pada saat ini telah banyak bintang standar yang bisa digunakan untuk menentukan magnitudo sebuah bintang, baik yang berada di langit belahan utara, maupun di belahan langit selatan.

  10. L E = 4 d2 Magnitudo : • merupakan ukuran terang bintang yang kita lihat atau terang semu (ada faktor jarak dan penyerapan yang harus diperhitungkan) • magnitudo semu magnitudo m = -2,5 log E + tetapan Faktor jarak : kuat cahaya sebenarnya . . . . . . (4-4) magnitudo semu

  11. Dalam tabel di bawah diperlihatkan magnitudo semu beberapa benda langit, termasuk bintang, planet Bulan dan Matahari

  12. L E’ = 4102 L M = -2,5 log + tetapan 4102 Untuk menyatakan luminositas atau kuat sebenarnya sebuah bintang, kita definisikan besaran magnitudo mutlak: • magnitudo bintang yang diandaikan diamati dari jarak 10 pc • Skala Pogson untuk magnitudo mutlak ini adalah, . . . . . . . (4-5) M = -2,5 log E’ + tetapan . . . . . (4-6) magnitudo mutlak . . . . . (4-7) Jadi

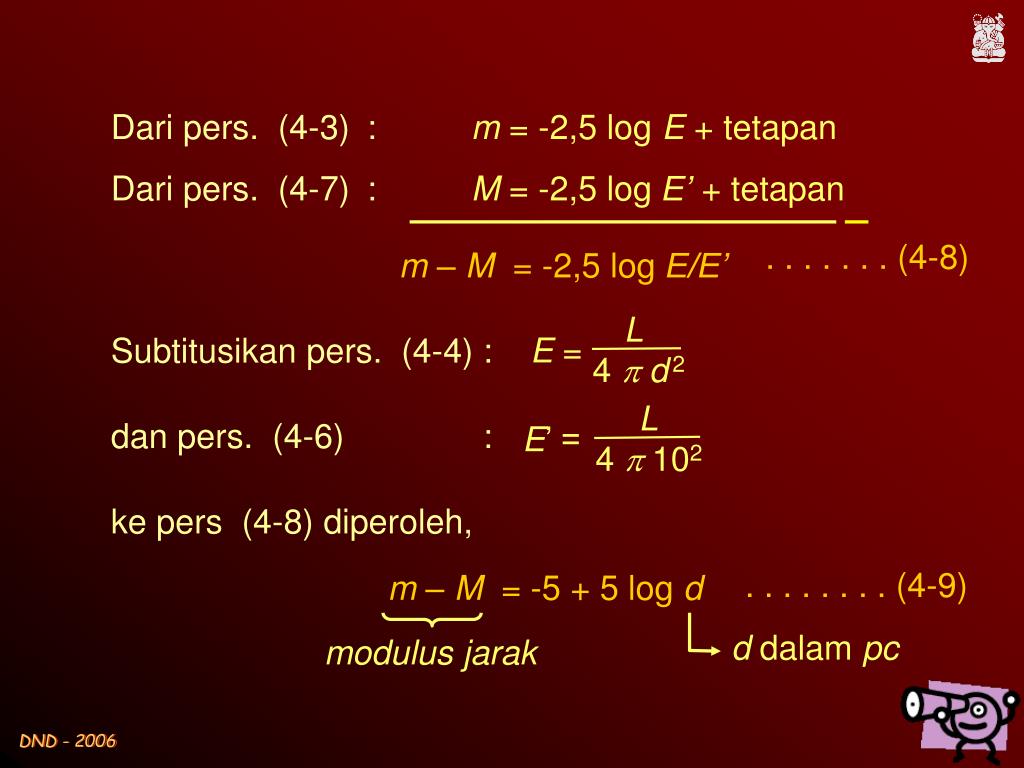

  13. L E = 4 d2 L E’ = 4102 Dari pers. (4-3) : m = -2,5 log E + tetapan Dari pers. (4-7) : M = -2,5 log E’ + tetapan . . . . . . . (4-8) m – M = -2,5 log E/E’ Subtitusikan pers. (4-4) : dan pers. (4-6) : ke pers (4-8) diperoleh, . . . . . . . . (4-9) m – M = -5 + 5 log d d dalam pc modulus jarak

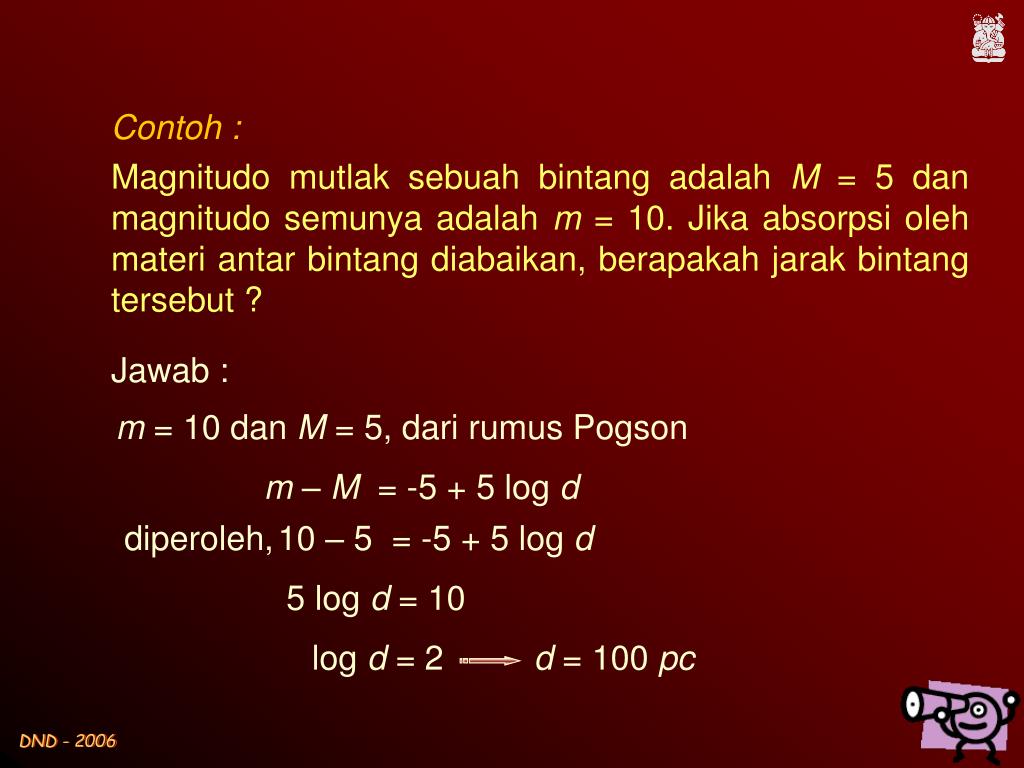

  14. Contoh : Magnitudo mutlak sebuah bintang adalah M = 5 dan magnitudo semunya adalah m = 10. Jika absorpsi oleh materi antar bintang diabaikan, berapakah jarak bintang tersebut ? Jawab : m = 10 dan M = 5, dari rumus Pogson m – M = -5 + 5 log d diperoleh, 10 – 5= -5 + 5 log d 5 log d = 10 log d = 2 d = 100 pc

  15. L M = -2,5 log + tetapan 4102 L2 L1 M2 = -2,5 log + tetapan M1 = -2,5 log + tetapan 4102 4102 L1 M1 - M2 = -2,5 log L2 Dari rumus Pogson dapat kita tentukan perbedaan magnitudo mutlakdua bintang yang luminositasnya masing-masing L1 dan L2, yaitu, Dari rumus pers (4-7) : Untuk bintang ke-1 : Untuk bintang ke-2 : . . . (4-10)

  16. Soal-soal Latihan • Andaikan sebuah bintang yang mirip dengan Matahari (temperatur dan luminositasnya sama) berjarak 100 juta kali lebih jauh dari jarak Bumi-Matahari. Berapa kali lebih terang atau lebih lemahkah bintang tersebut daripada Matahari? Berapakah magnitudo semu bintang tersebut? Apakah bintang ini bisa tampak dengan mata telanjang atau tidak ? Jelaskan jawabanmu. • Bintang A mempunyai magnitudo semu 3,26, dan bintang B magnitudo semunya 13,26. Bintang manakah yang lebih terang ? Bagaimanakah perbandingan energi yang kita terima dari kedua bintang tersebut?

  17. Jika kedua bintang dalam soal nomor 2 mempunyai magnitudo mutlak yang sama, bintang manakah yang lebih dekat? Berapakah perbandingan jarak kedua-nya? • Andaikan magnitudo mutlak bintang dalam soal no. 2 adalah M = 8,26. Tentukanlah jarak setiap bintang dalam parsecs. • Energi yang diterima dari sebuah bintang yang berjarak 2 pc dan magnitudo semunya = 1,3 adalah 8 x 10-9 Watts/m2. Berapakah energi yang kita terima dari sebuah bintang yang magnitudo semunya 5,3?.

  18. Tabel di bawah ini memperlihatkan magnitudo mutlak Matahari dan dua bintang yang lebih terang (bintang A) dan yang lebih lemah (bintang B) daripada Matahari. • Berapa kali lebih terangkah bintang A dibanding-kan dengan bintang B. • Jika luminostas Matahari adalah 4 x 1026 watts, tentukanlah luminositas bintang A dan B.

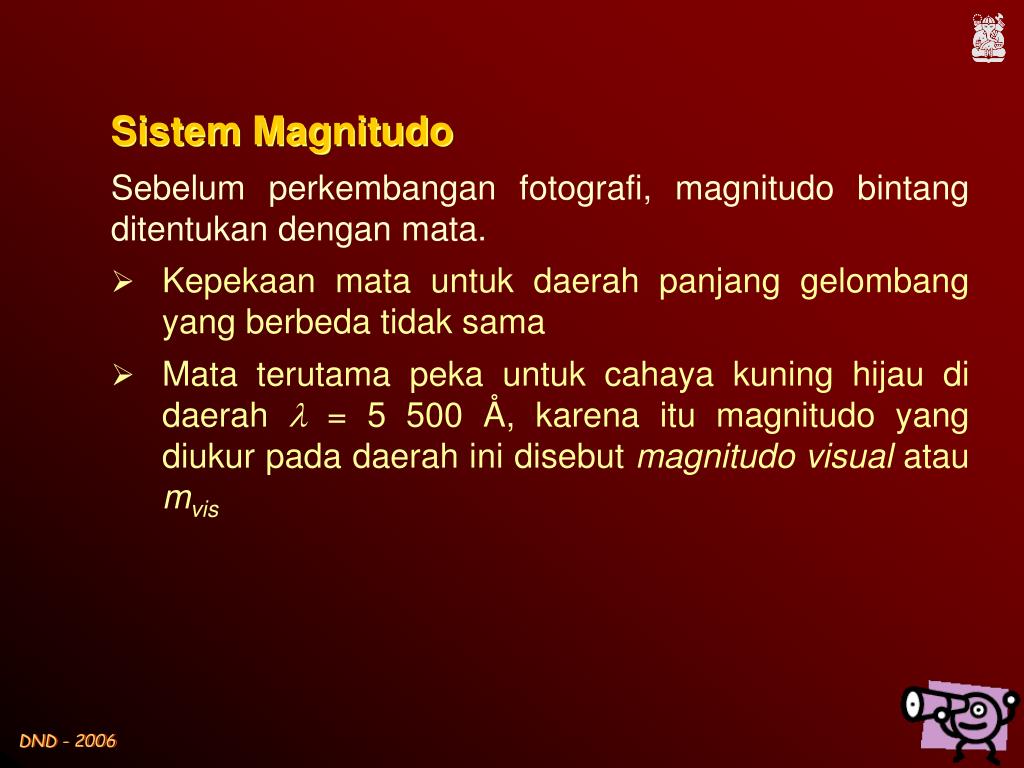

  19. Sistem Magnitudo Sebelum perkembangan fotografi, magnitudo bintang ditentukan dengan mata. • Kepekaan mata untuk daerah panjang gelombang yang berbeda tidak sama • Mata terutama peka untuk cahaya kuning hijau di daerah  = 5 500 Å, karena itu magnitudo yang diukur pada daerah ini disebut magnitudo visual atau mvis

  20. Dengan berkembangnya fotografi, magnitudo bintang selanjutnya ditentukan secara fotografi. • Pada awal fotografi, emulsi fotografi mempunyai kepekaan di daerah biru-ungu pada panjang gelombang sekitar 4 500 Å. • Magnitudo yang diukur pada daerah ini disebut magnitudo fotografi atau mfot Sebagai contoh kita ambil perbandingan hasil pengukuran magnitudo visual dengan magnitudo fotografi untuk bintang Rigel ( Orionis) dan Betelgeuse ( Orionis) yang berada di rasi Orion. Rigel berwarna biru sedangkan Betelgeuse berwarna merah.

  21. http://www.solstation.com/x-objects/orion2.jpg

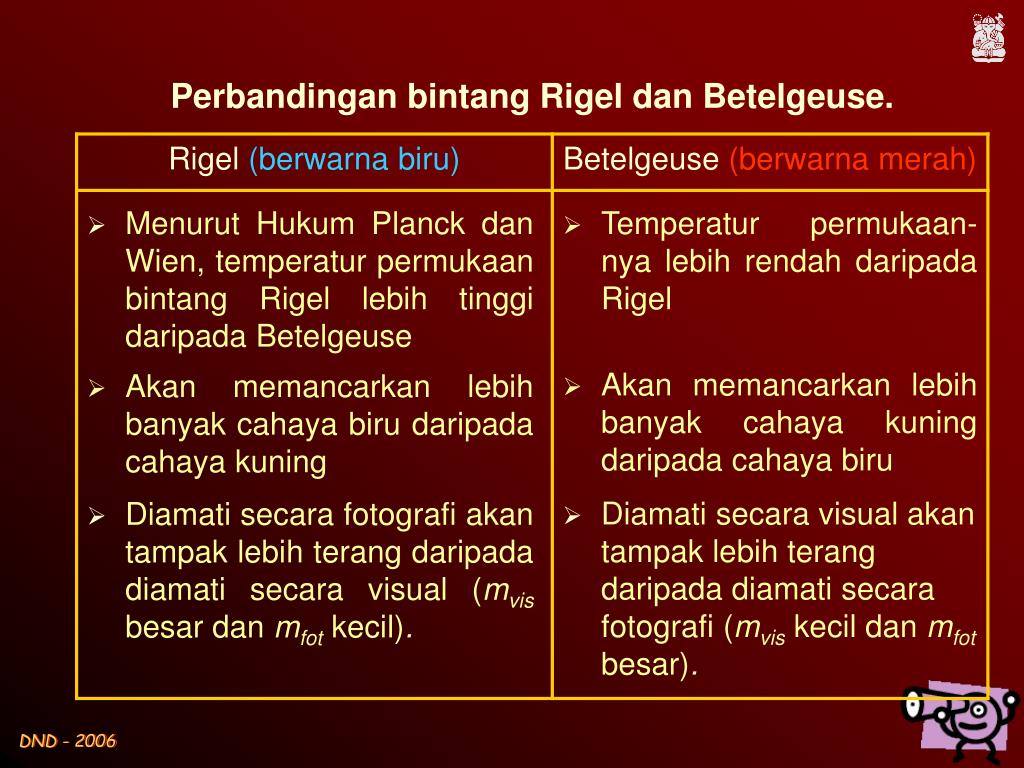

  22. Perbandingan bintang Rigel dan Betelgeuse. • Menurut Hukum Planck dan Wien, temperatur permukaan bintang Rigel lebih tinggi daripada Betelgeuse • Temperatur permukaan-nya lebih rendah daripada Rigel • Akan memancarkan lebih banyak cahaya kuning daripada cahaya biru • Akan memancarkan lebih banyak cahaya biru daripada cahaya kuning • Diamati secara visual akan tampak lebih terang daripada diamati secara fotografi (mviskecil dan mfot besar). • Diamati secara fotografi akan tampak lebih terang daripada diamati secara visual (mvisbesar dan mfot kecil).

  23. Jadi untuk suatu bintang, mvisberbeda dari mfot. Selisih kedua magnitudo tersebut, dinamakanindeks warna(Color Index – CI). . . . . . . . . . . .(4-11) CI = mfotmvis • Makin panas atau makin biru suatu bintang, semakin kecil indeks warnanya.

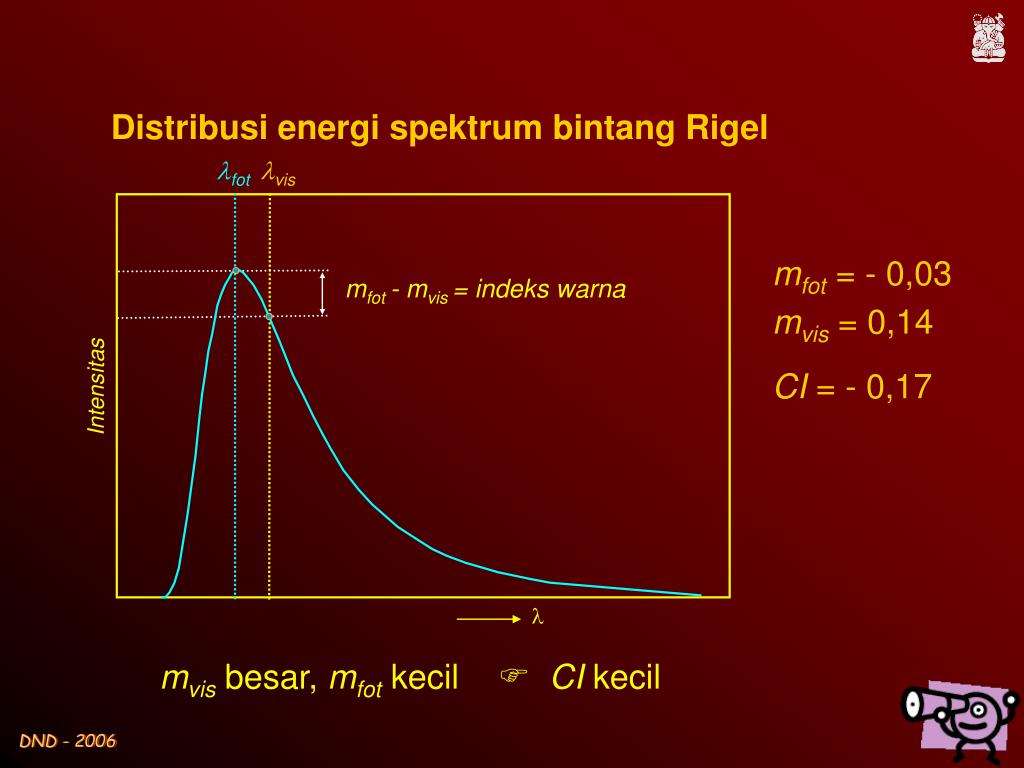

  24. Distribusi energi spektrum bintang Rigel fot vis mfot= - 0,03 mfot - mvis = indeks warna mvis= 0,14 Intensitas CI = - 0,17  mvisbesar, mfotkecil • CI kecil

  25. Distribusi energi spektrum bintang Betelgeus fot vis mfot= 2,14 mvis= 0,70 Intensitas CI = 1,44 mfot - mvis = indeks warna  mviskecil, mfotbesar • CI besar

  26. Perbandingan distribusi energi spektrum (DES) bintang Rigel dan Betelgeus mfot mvis CI Rigel Intensitas CI Betelgeus DES Rigel DES Betelgeus 

  27. Karena ada perbedaan antara mvisdan mfot , maka perlu diadakan pembakuan titik nol kedua magnitudo tersebut. mvis= - 2,5 log Evis + Cvis . . . . . . . . . . . . . (4-12) mfot= - 2,5 log Efot + Cfot . . . . . . . . . . . . . (4-13) Evis = fluks dalam daerah visuil Efot= fluks dalam daerah fotografi Cvis dan Cfot adalah tetapan Tetapan Cvis dan Cfot dapat diambil sedemikian rupa sehingga untuk bintang deret utama yang spektrumnya termasuk kelas A0 (akan dibicarakan kemudian) harga mvis= mfot

  28. Contoh bintang deret utama dengan kelas spektrum A0 adalah bintang Vega. • Berdasarkan definisi indeks warna bintang Vega adalah nol (CI = 0) • Jadi bintang yang lebih biru atau lebih panas daripada Vega, misalnya bintang Rigel indeks warnanya akan negatif. • Bintang yang lebih merah atau lebih dingin daripada Vega, misalnya bintang Betelgeuse indeks warnanya akan positif Rigel : mfot= -0,03, mvis= 0,14 CI =  0,17 Betelgeuse : mfot= 2,14, mvis= 0,70 CI = 1,44

  29. Dengan berkembangnya fotografi, selanjutnya dapat dibuat pelat foto yang peka terhadap daerah panjang gelombang lainnya, seperti kuning, merah bahkan inframerah. Pada tahun 1951, H.L. Johnson dan W.W. Morgan mengajukan sistem magnitudo yang disebut sistem UBV, yaitu • U = magnitudo semu dalam daerah ultraviolet (ef =3500 Å) • B = magnitudo semu dalam daerah biru (ef = 4350 Å) • V = magnitudo semu dalam daerah visual (ef = 5550 Å)

  30. 1,0 0,8 0,6 Kepekaan 0,4 0,2 0,0 6000 3000 4000 5000  (Å) U B V Daerah kepekaan pe-ngukuran magnitudo U, B dan V

  31. Dalam sistem Johnson – Morgan (sistem UBV) • Indeks warna adalah U-B dan B-V • Untuk bintang panas B-V kecil. • Harga tetapan dalam pers. (4-3) m = -2,5 log E + tetapan diambil sedemikian rupa sehingga untuk bintang deret utama kelas A0 (misalnya bintang Vega) U = B = V CI = 0

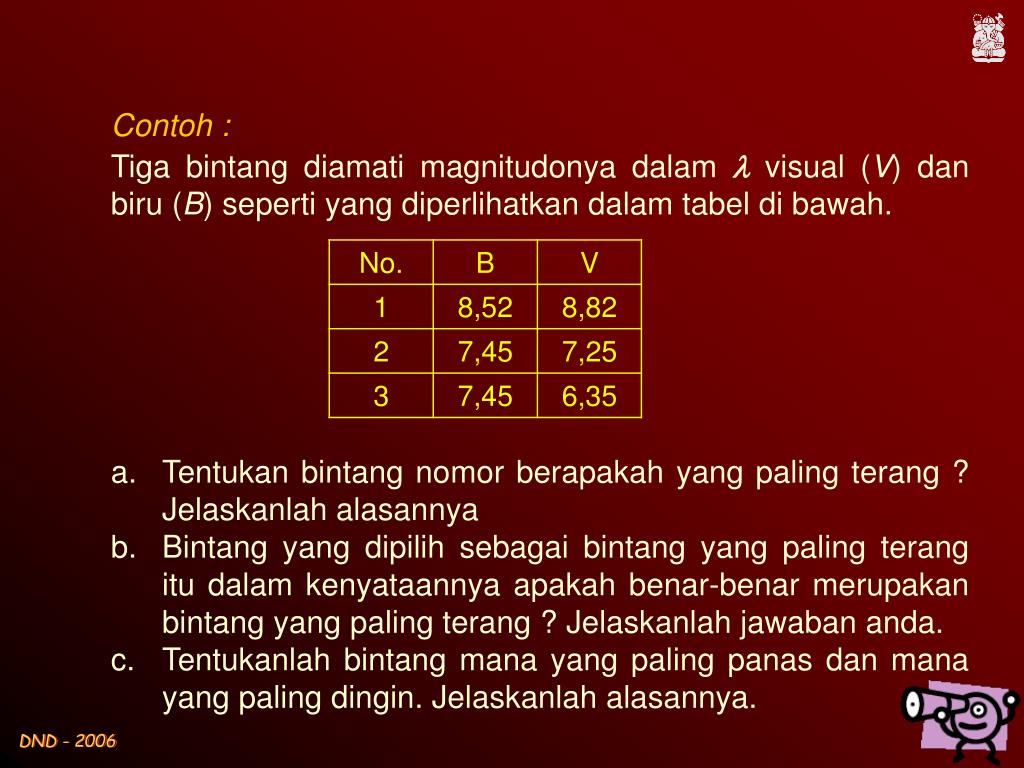

  32. Contoh : Tiga bintang diamati magnitudonya dalam  visual (V) dan biru (B) seperti yang diperlihatkan dalam tabel di bawah. • Tentukan bintang nomor berapakah yang paling terang ? Jelaskanlah alasannya • Bintang yang dipilih sebagai bintang yang paling terang itu dalam kenyataannya apakah benar-benar merupakan bintang yang paling terang ? Jelaskanlah jawaban anda. • Tentukanlah bintang mana yang paling panas dan mana yang paling dingin. Jelaskanlah alasannya.

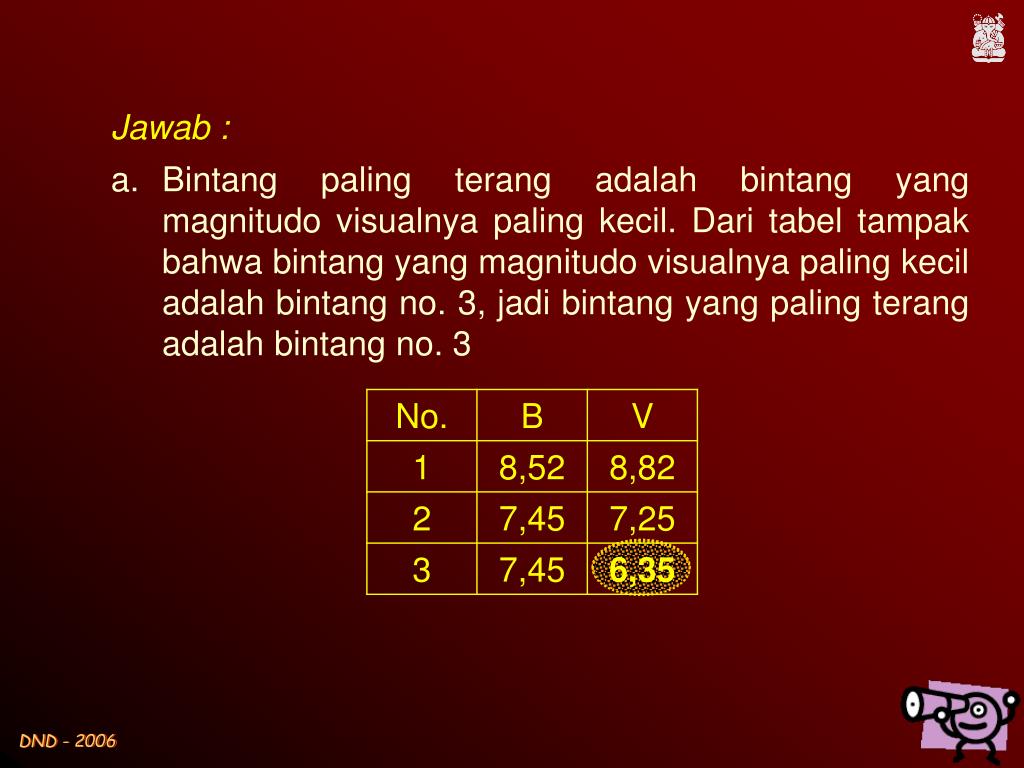

  33. Jawab : • Bintang paling terang adalah bintang yang magnitudo visualnya paling kecil. Dari tabel tampak bahwa bintang yang magnitudo visualnya paling kecil adalah bintang no. 3, jadi bintang yang paling terang adalah bintang no. 3

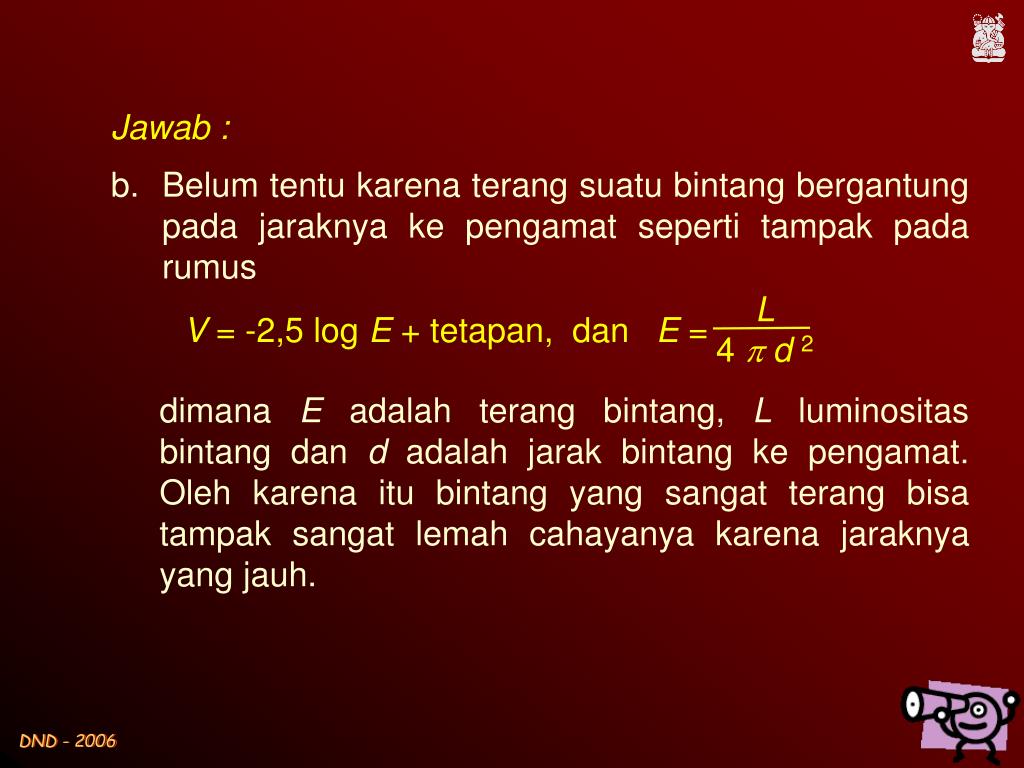

  34. L E = 4 d 2 Jawab : • Belum tentu karena terang suatu bintang bergantung pada jaraknya ke pengamat seperti tampak pada rumus V = -2,5 log E + tetapan, dan dimana E adalah terang bintang, L luminositas bintang dan d adalah jarak bintang ke pengamat. Oleh karena itu bintang yang sangat terang bisa tampak sangat lemah cahayanya karena jaraknya yang jauh.

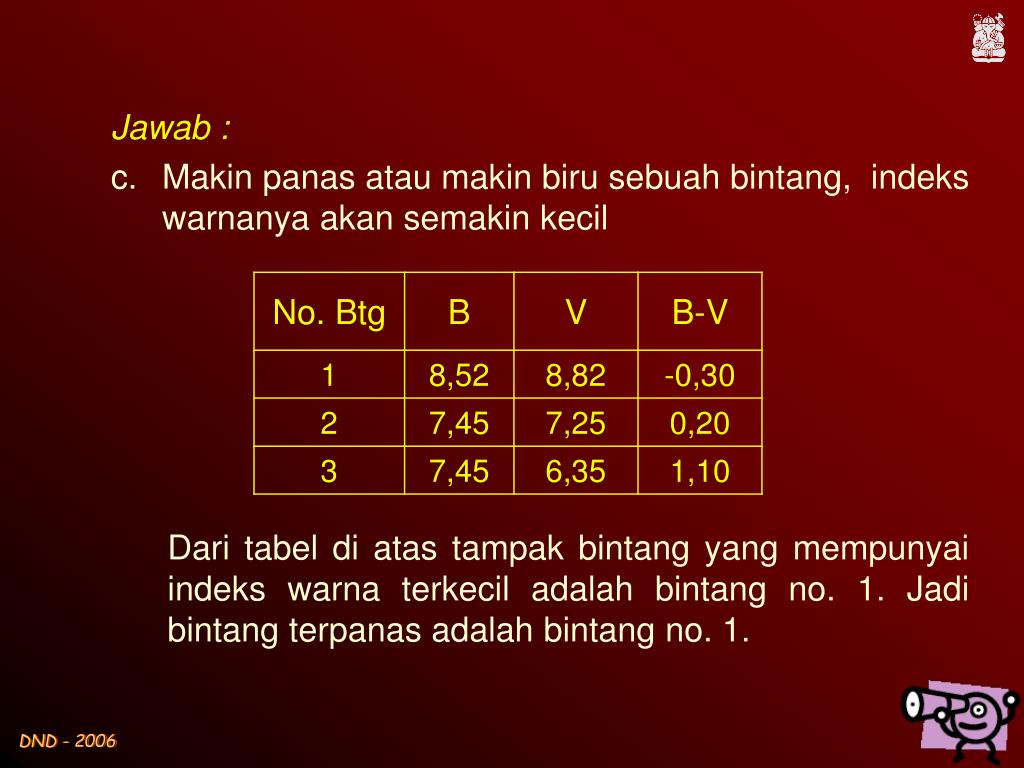

  35. Jawab : • Makin panas atau makin biru sebuah bintang, indeks warnanya akan semakin kecil Dari tabel di atas tampak bintang yang mempunyai indeks warna terkecil adalah bintang no. 1. Jadi bintang terpanas adalah bintang no. 1.

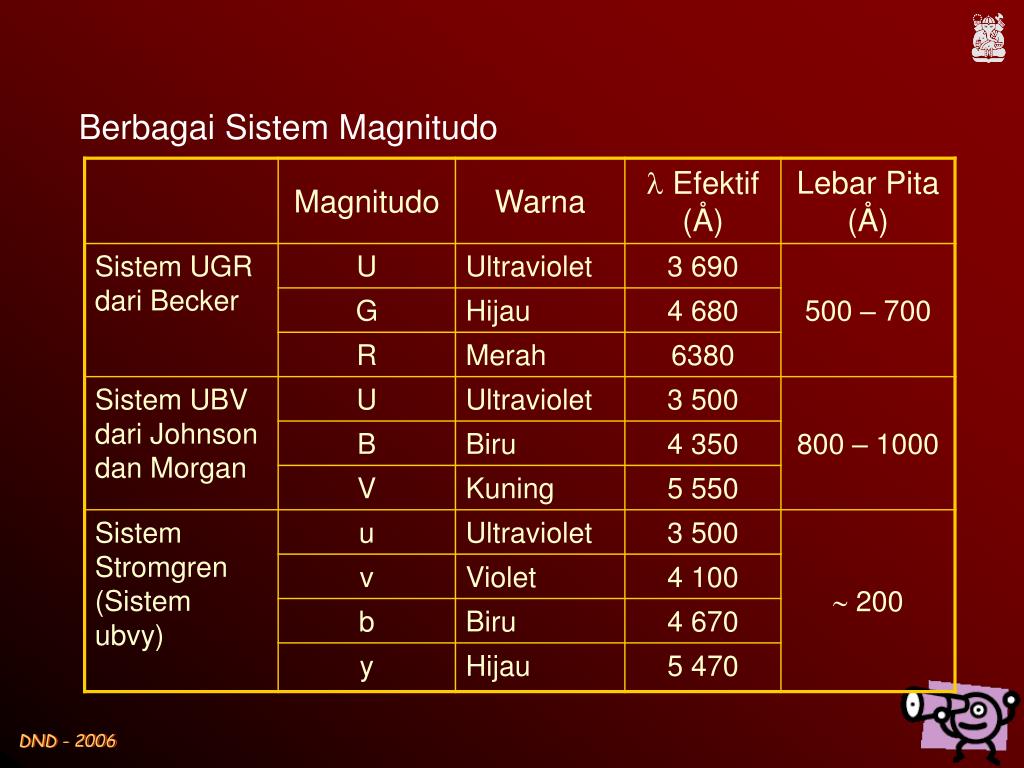

  36. Berbagai Sistem Magnitudo

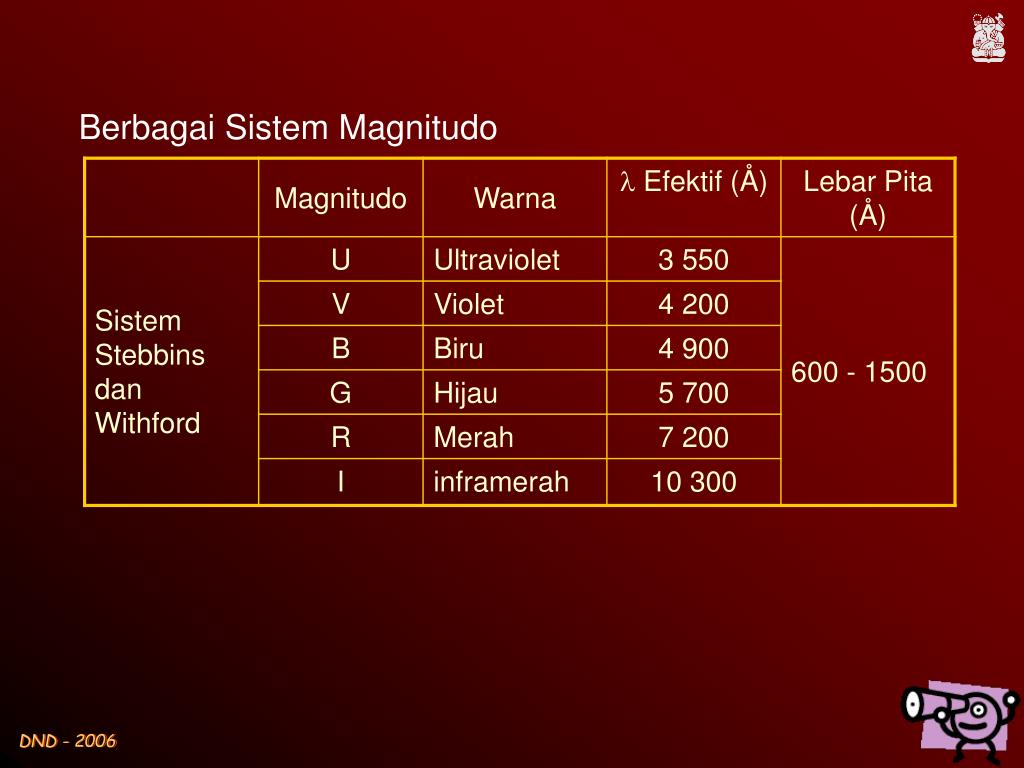

  37. Berbagai Sistem Magnitudo

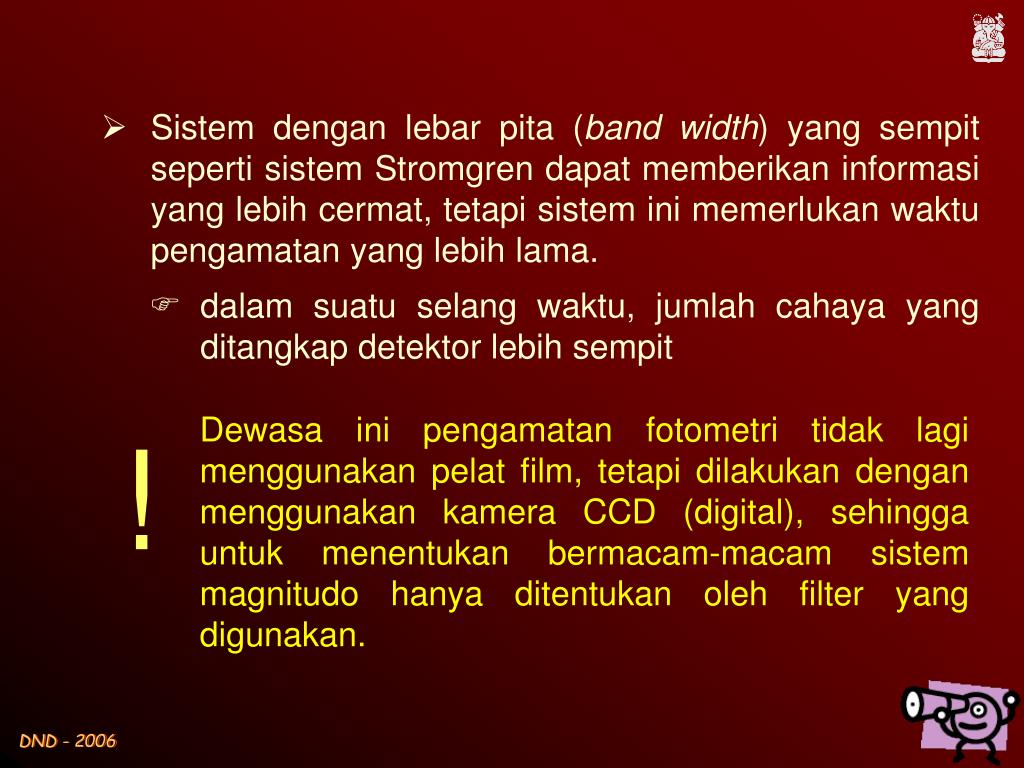

  38. Sistem dengan lebar pita (band width) yang sempit seperti sistem Stromgren dapat memberikan informasi yang lebih cermat, tetapi sistem ini memerlukan waktu pengamatan yang lebih lama. • dalam suatu selang waktu, jumlah cahaya yang ditangkap detektor lebih sempit Dewasa ini pengamatan fotometri tidak lagi menggunakan pelat film, tetapi dilakukan dengan menggunakan kamera CCD (digital), sehingga untuk menentukan bermacam-macam sistem magnitudo hanya ditentukan oleh filter yang digunakan. !

  39. Diagram Hertzsprung-Russel (H-R) Pada tahun 1911, seorang astronom Denmark bernama Eijnar Hertzsprung membandingkan hubungan antara magnitudo & indeks warna di dalam gugus Pleiades dan Hyades. Ejnar Herztprung (1873 – 1967) Henry Norris Russel (1877 – 1957) Kemudian pada 1913, Henry Norris Russell, seorang Ph.D dari Universi-tas Princeton, membuat plot hubung-an antara magnitudo mutlak & spektrum bintang

  40. Hasil yang mereka peroleh sekarang dikenal sebagai diagram Hertzsprung-Russellatau diagram H-R. • Diagram H-R ini menunjukkan hubungan luminositas (atau besaran lain yang identik, seperti magnitudo mutlak) dan temperatur efektif (atau besaran lain, seperti indeks warna (B - V) atau kelas spektrum .

  41. Diagram H-R L = 4 p R2sTef4 http://www.phys-astro.sonoma.edu/BruceMedalists/Russell/index.html

  42. Dari diagram H-R ini dapat kita lihat bahwa bintang-bintang berkelompok dalam empat kelompok besar yaitu, • Bintang Deret Utama (Main Sequence) • Bintang Raksasa (Giants) • Maharaksasa (Supergiants) • Katai Putih (White Dwarf) • Sebagian besar bintang-bintang berada dalam deret utama.

  43. Dari diagram dapat kita lihat bahwa bintang yang mempunyai temperatur sama, tetapi kelompoknya berbeda akan mempunyai luminositas yang berbeda. • Sebagai contoh, bintang A adalah bintang deret utama dan bintang B adalah bintang Maharaksasa, maka luminositas bintang A lebih kecil daripada bintang B. Dari hubungan L = 4 R2Tef4 dapat diketahui bahwa radius bintang B lebih besar daripada radius bintang A.
