  1. MONTAGGIO Ultimo aggiornamento: 3/12/11 Prof. Gino Dini – Università di Pisa

  2. ProgettazioneFabbricazioneMontaggioCollaudo finaleUtilizzo

  3. Esempio di montaggio: disegno esploso

  4. Operazioni nel processo di montaggio • unione componenti: semplice accoppiamento, peg-in-hole • avvitatura • pressatura • rivettatura • saldatura • incollaggio • sigillatura • manipolazione oggetti • movimentazione e alimentazione oggetti • ispezione e controllo

  5. Tipologie di montaggio manuale automazione rigida Costo montaggio automazione flessibile (robotizzata) Volume produzione

  6. Montaggio manuale

  7. Montaggio manuale

  8. Montaggio automatico: automazione rigida

  9. Montaggio automatico: automazione rigida

  10. Montaggio automatico: automazione rigida

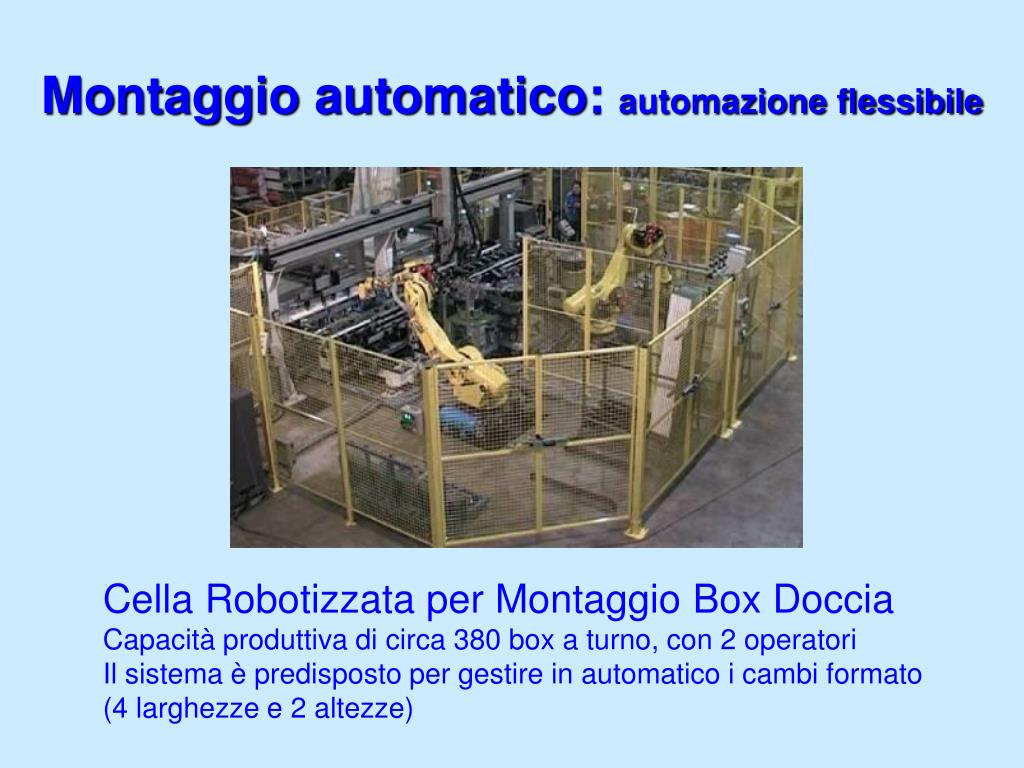

  11. Montaggio automatico: automazione flessibile Cella Robotizzata per Montaggio Box Doccia Capacità produttiva di circa 380 box a turno, con 2 operatori Il sistema è predisposto per gestire in automatico i cambi formato (4 larghezze e 2 altezze)

  12. Montaggio automatico: automazione flessibile

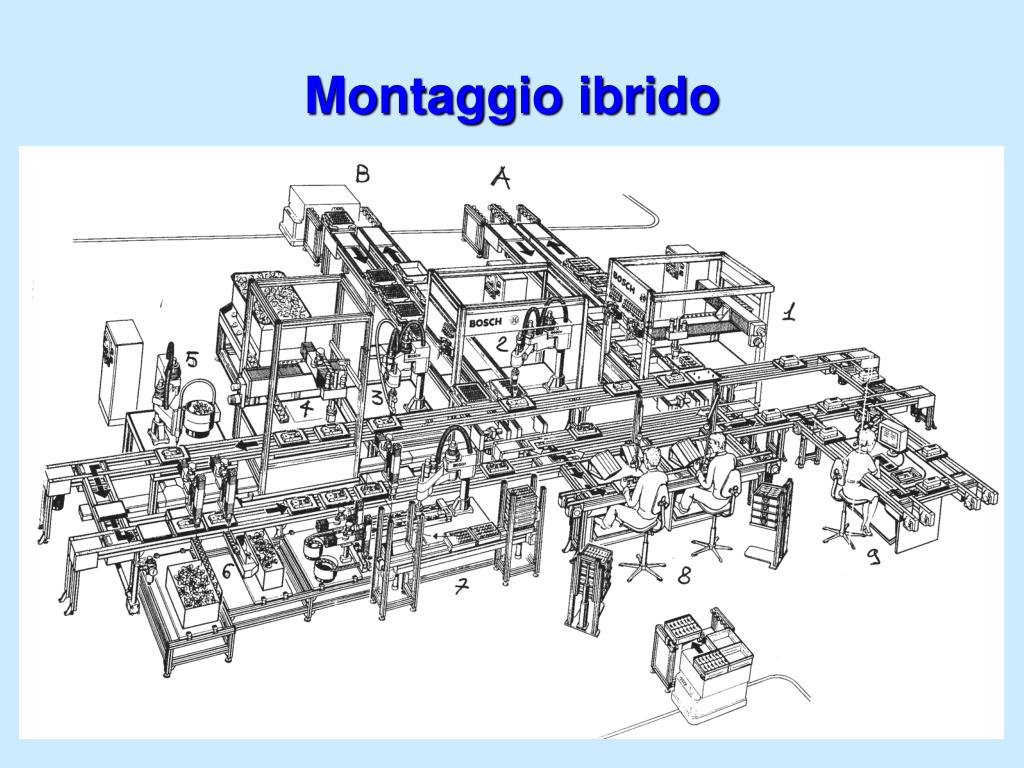

  13. Montaggio ibrido

  14. Montaggio manuale: configurazioni impiantistiche Montaggio a posto fisso Montaggio in linea Montaggio “assembly shop”

  15. Montaggio manuale: configurazioni impiantistiche Montaggio a posto fisso Montaggio in linea Montaggio “assembly shop”

  16. Montaggio manuale: configurazioni impiantistiche Montaggio a posto fisso Montaggio in linea Montaggio “assembly shop”

  17. Esempio montaggio prodotto: interruttore tripolare

  18. Esempio montaggio prodotto: interruttore tripolare Operazione 1: posizionare l’involucro inferiore 3 nella attrezzatura di montaggio Te1: 0,18 min Precedenze: -

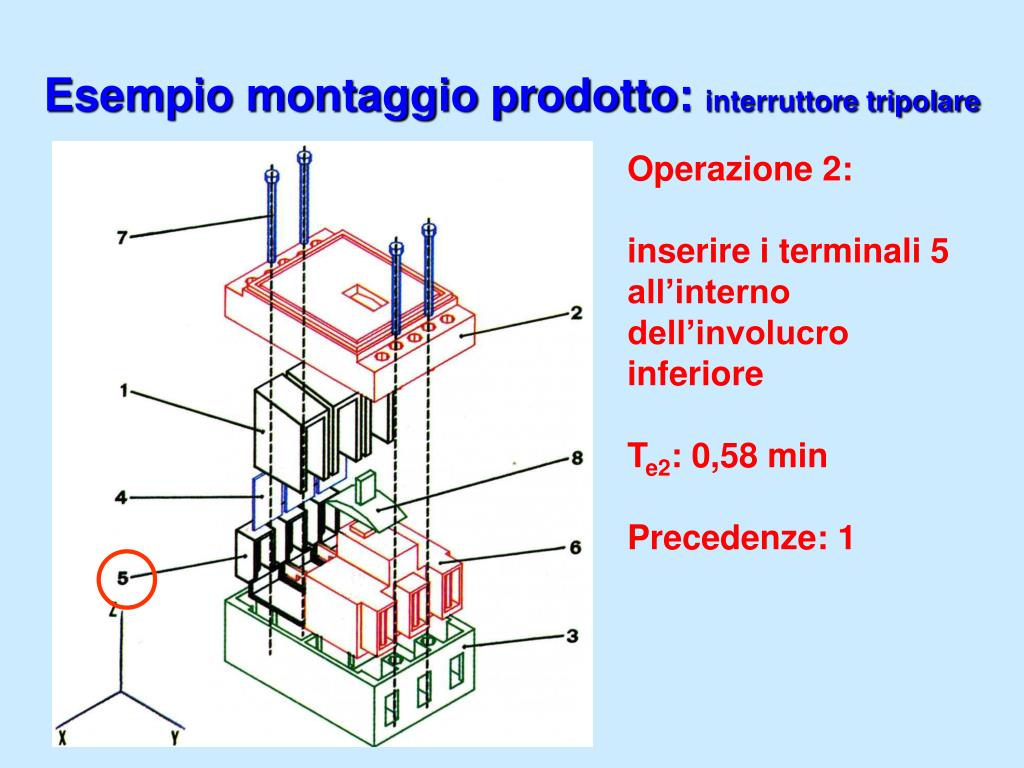

  19. Esempio montaggio prodotto: interruttore tripolare Operazione 2: inserire i terminali 5 all’interno dell’involucro inferiore Te2: 0,58 min Precedenze: 1

  20. Esempio montaggio prodotto: interruttore tripolare Operazione 3: inserire il corpo principale 6 all’interno dell’involucro inferiore Te3: 0,33 min Precedenze: 1

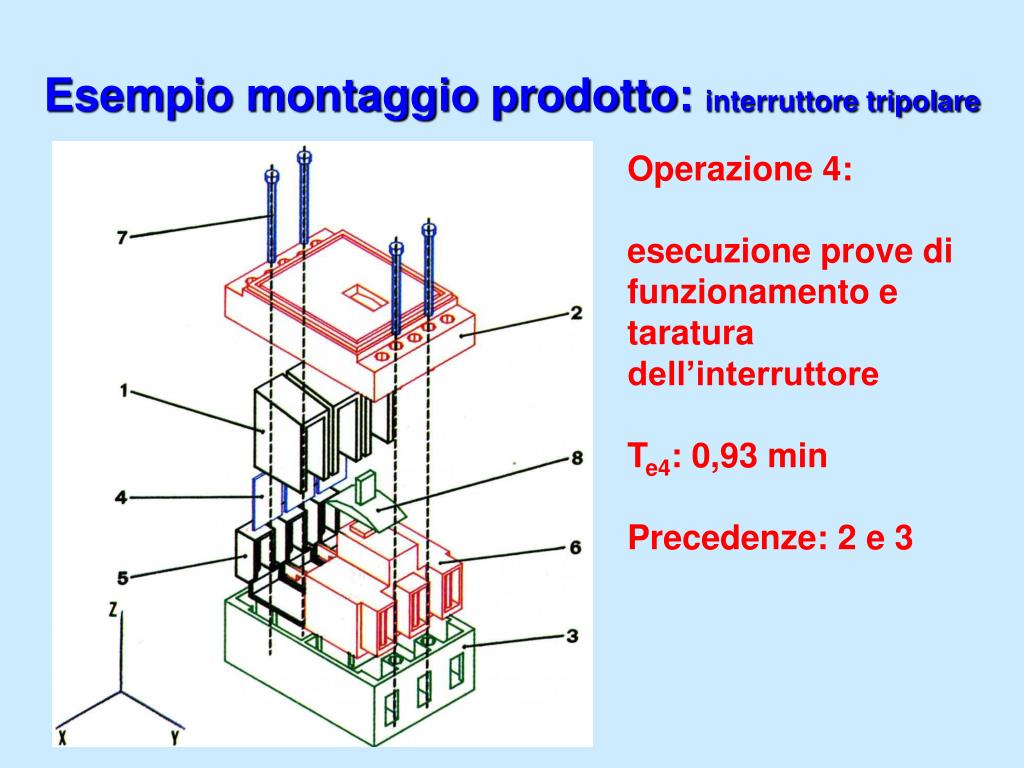

  21. Esempio montaggio prodotto: interruttore tripolare Operazione 4: esecuzione prove di funzionamento e taratura dell’interruttore Te4: 0,93 min Precedenze: 2 e 3

  22. Esempio montaggio prodotto: interruttore tripolare Operazione 5: montare gli isolatori 4 all’interno dell’involucro inferiore Te5: 0,51 min Precedenze: 4

  23. Esempio montaggio prodotto: interruttore tripolare Operazione 6: montare le coperture 1 sopra i terminali Te6: 0,34 min Precedenze: 4

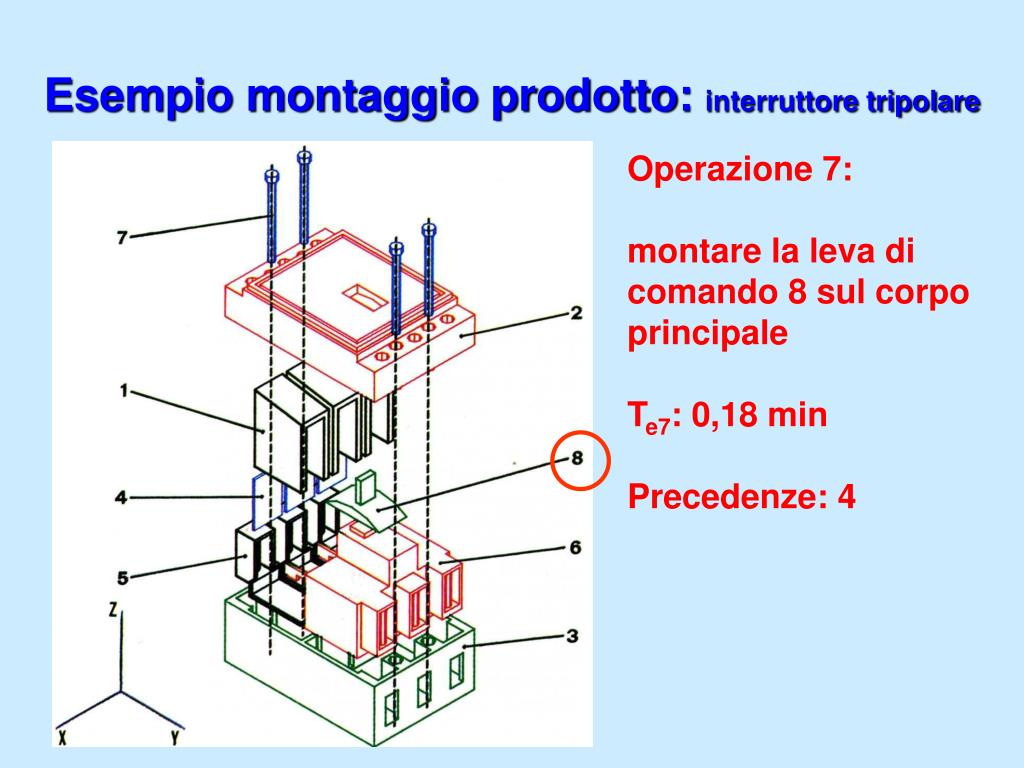

  24. Esempio montaggio prodotto: interruttore tripolare Operazione 7: montare la leva di comando 8 sul corpo principale Te7: 0,18 min Precedenze: 4

  25. Esempio montaggio prodotto: interruttore tripolare Operazione 8: montare l’involucro superiore 2 sull’involucro inferiore Te8: 0,33 min Precedenze: 5, 6 e 7

  26. Esempio montaggio prodotto: interruttore tripolare Operazione 9: avvitare le viti 7 sull’involucro superiore Te9: 0,74 min Precedenze: 8

  27. Esempio montaggio prodotto: interruttore tripolare Operazione 10: esecuzione prove finali di funzionamento Te10: 0,70 min Precedenze: 9

  28. Esempio montaggio prodotto: interruttore tripolare Operazione 11: togliere l’interruttore dalla attrezzatura e posizionarlo nell’imballaggio Te11: 0,16 min Precedenze: 10

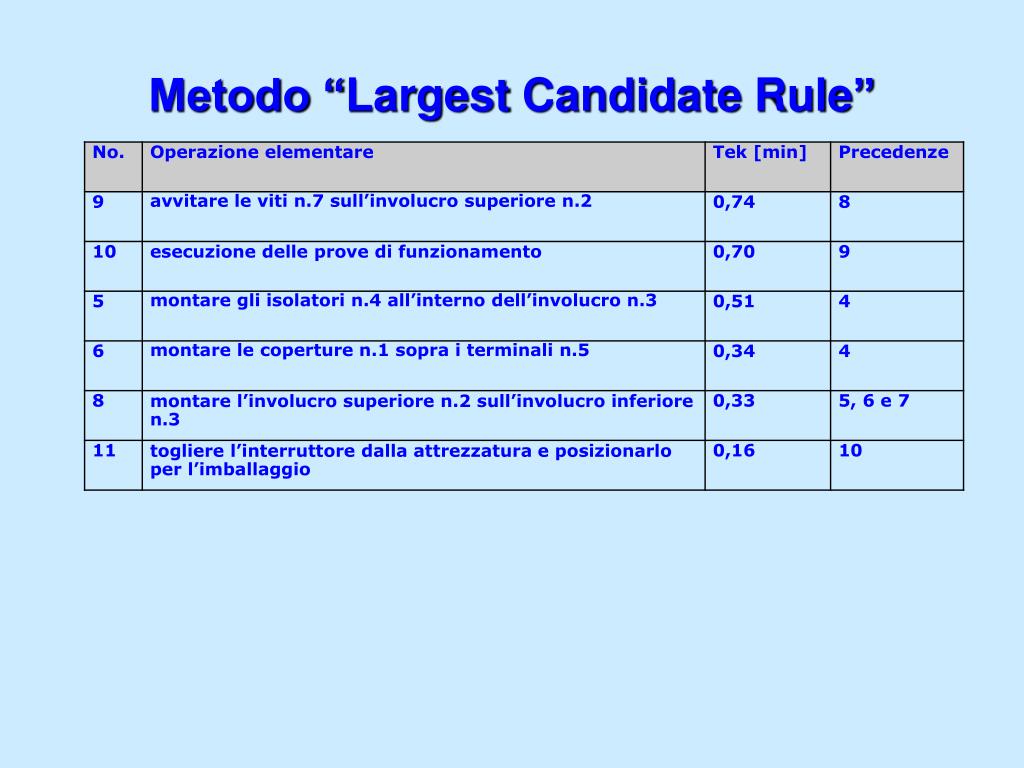

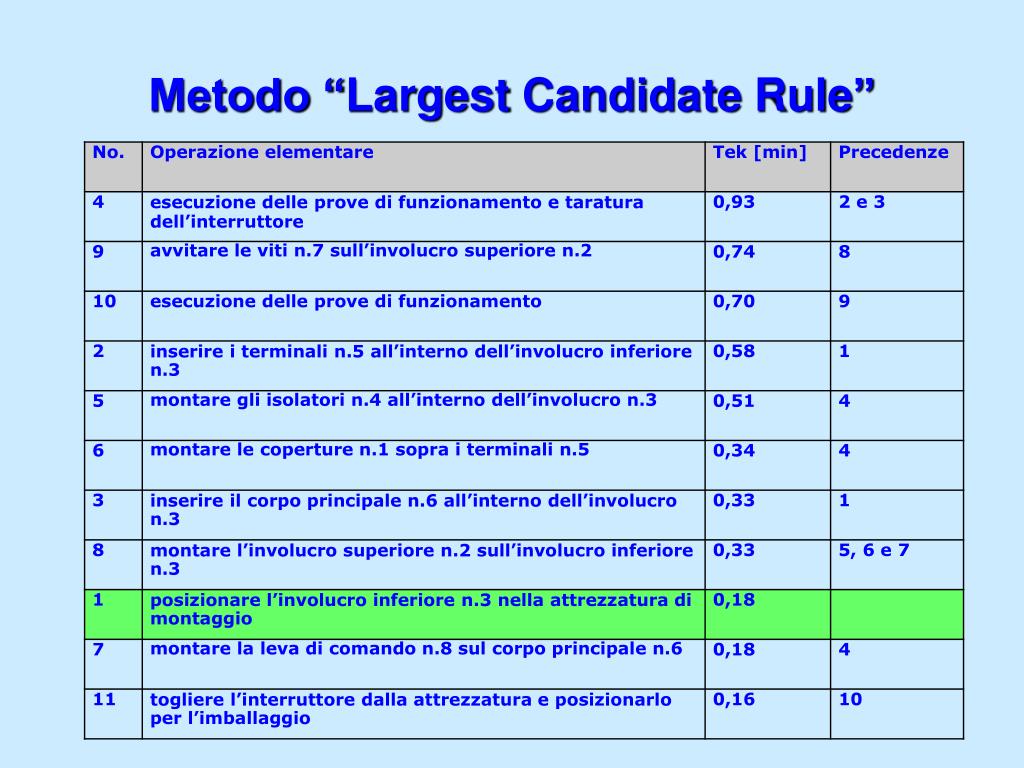

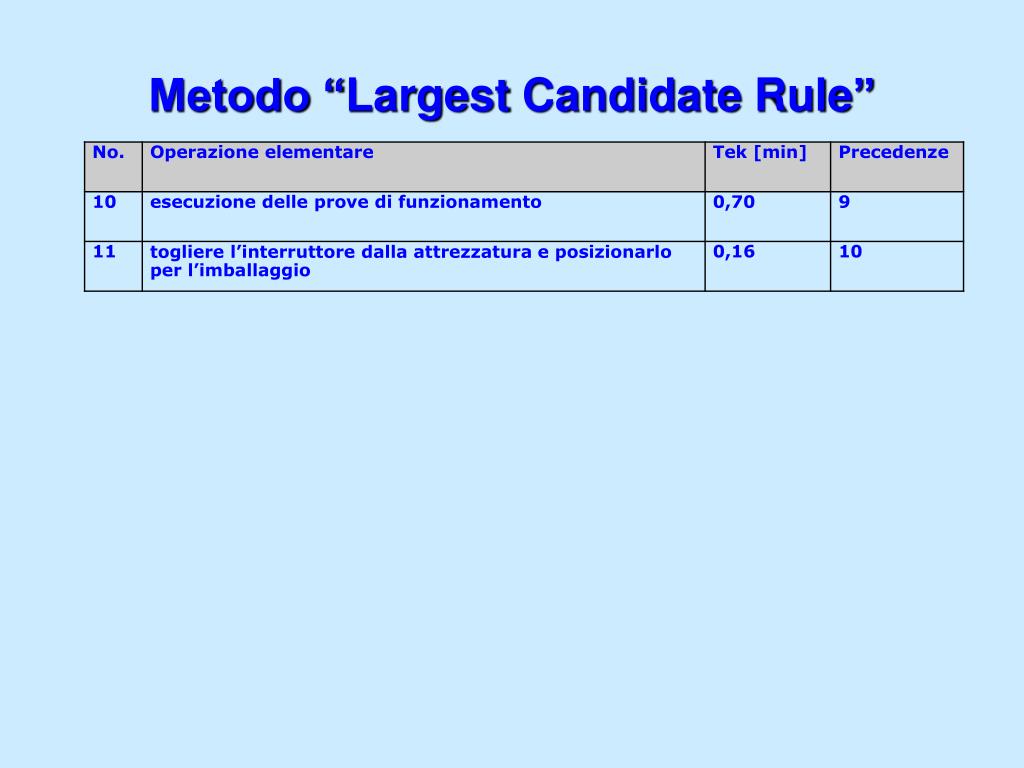

  29. Metodo “Largest Candidate Rule”

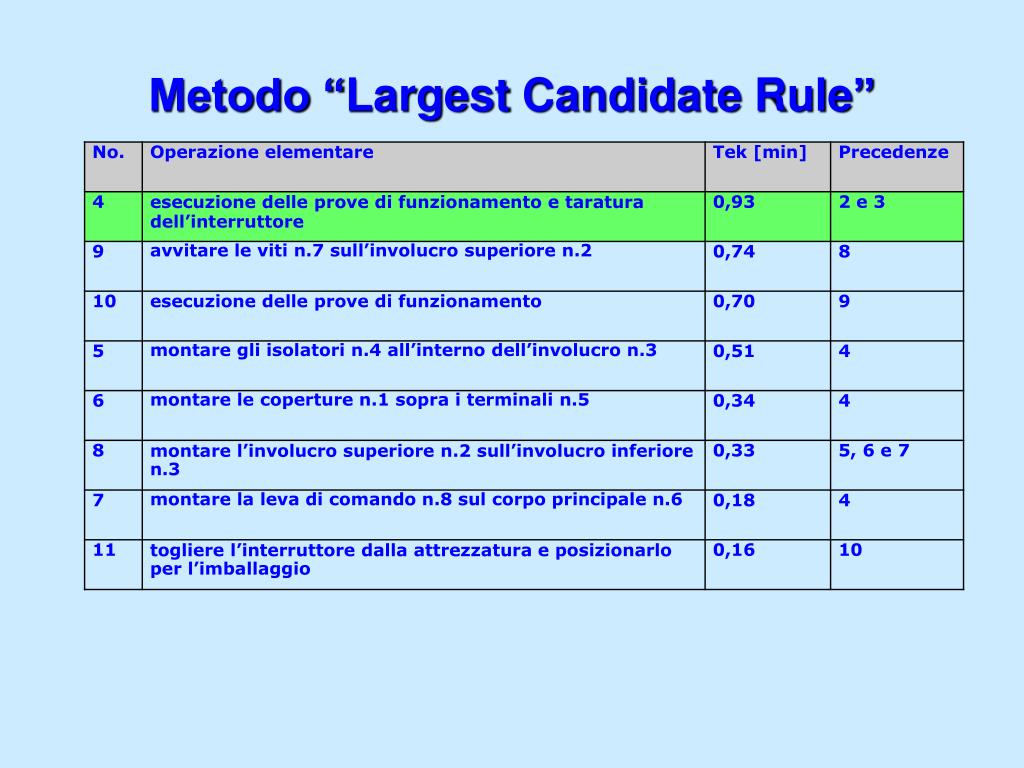

  30. Metodo “Largest Candidate Rule”

  31. Metodo “Largest Candidate Rule”

  32. Metodo “Largest Candidate Rule”

  33. Metodo “Largest Candidate Rule”

  34. Metodo “Largest Candidate Rule”

  35. Metodo “Largest Candidate Rule”

  36. Metodo “Largest Candidate Rule”

  37. Metodo “Largest Candidate Rule”

  38. Metodo “Largest Candidate Rule”

  39. Metodo “Largest Candidate Rule”

  40. Metodo “Largest Candidate Rule”

  41. Metodo “Largest Candidate Rule”

  42. Metodo “Largest Candidate Rule”

  43. Metodo “Kilbridge e Wester”

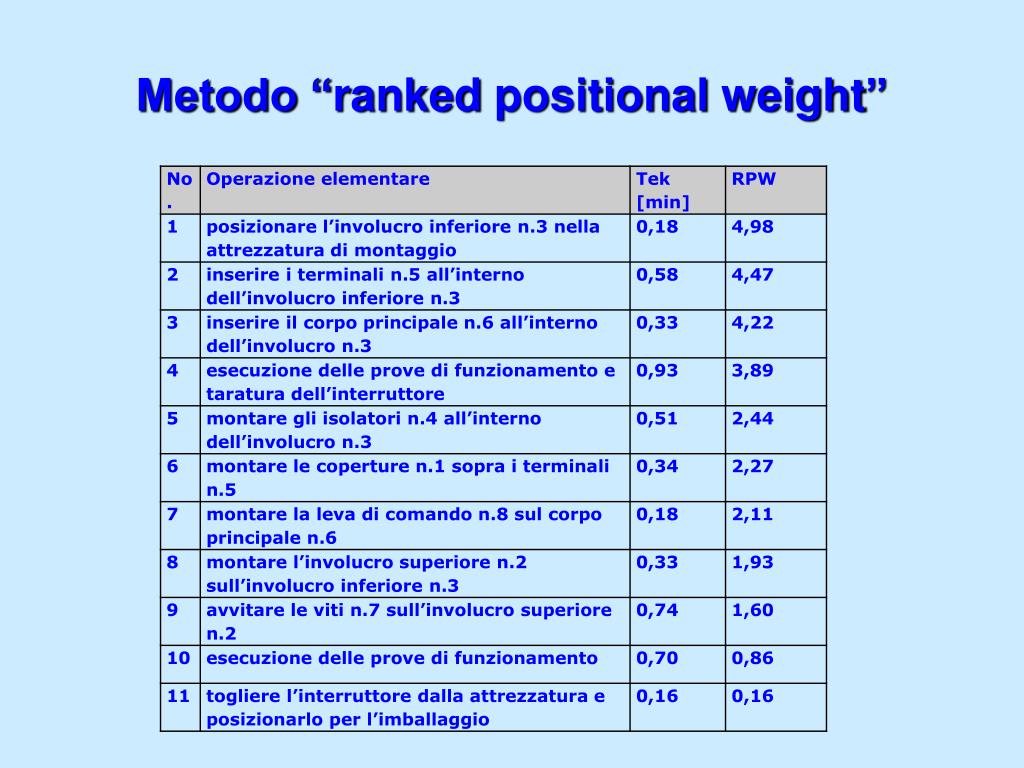

  44. Metodo “rankedpositionalweight”

  45. Saturazione parziale del tempo di ciclo

  46. Calcolo della probabilitàdi terminare un insieme di operazioni nel tempo Tmax

  47. Saturazione parziale del tempo di ciclo

  48. Linee di montaggio multiprodotto • Calcolo del numero di stazioni N • Bilanciamento della linea • Lancio di un modello

  49. Linee di montaggio multiprodotto Prodotto n.1

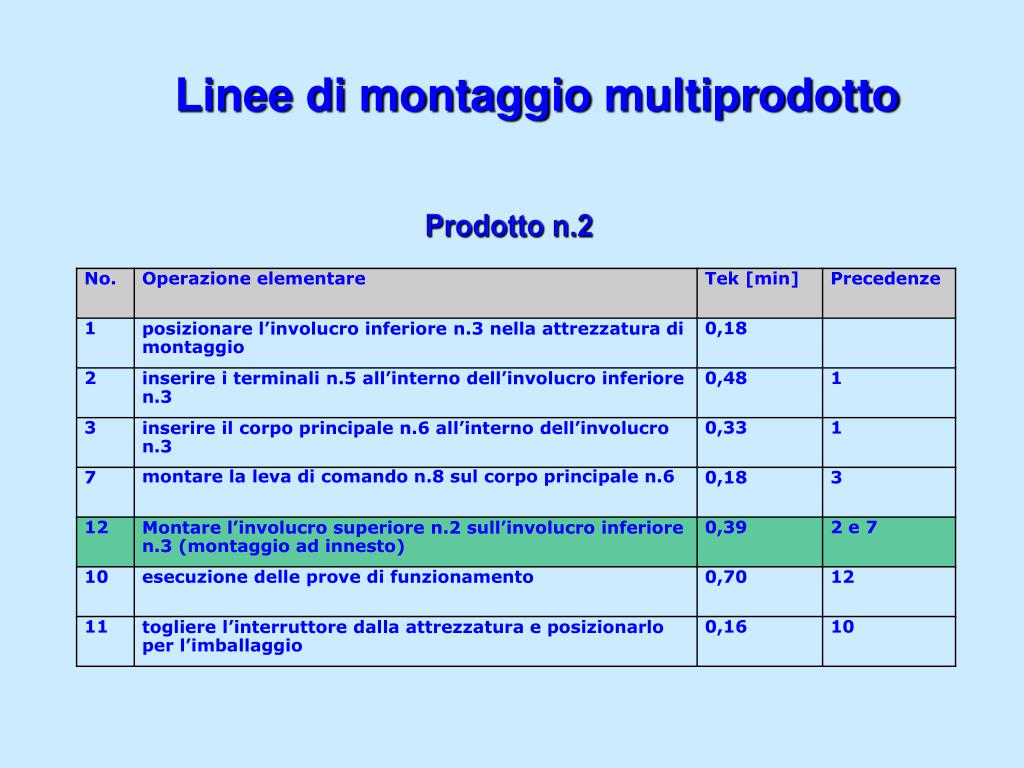

  50. Linee di montaggio multiprodotto Prodotto n.2
