SPM 解析ソフトウェア

SPM 解析ソフトウェア. ユースケース. ■フレーム. ユースケース. フレーム生成. spm.exe のダブルクリック. FrameUI の生成. ファイル解析 ( spm ). FrameUI の File>Open. FileOpenUI のファイル名. FileOpenUI の IDOK/ Alt+O. FrameUI のファイルパラメータ解析. FrameUI のファイルデータ解析. progress. MapUI の生成. ファイル解析 ( csv ). FrameUI の File>Open. FileOpenUI のファイル名.

jeri
Télécharger la présentation

SPM 解析ソフトウェア

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. SPM解析ソフトウェア ユースケース

  2. ■フレーム ユースケース

  3. フレーム生成 spm.exeのダブルクリック FrameUIの生成

  4. ファイル解析(spm) FrameUIのFile>Open FileOpenUIのファイル名 FileOpenUIのIDOK/Alt+O FrameUIのファイルパラメータ解析 FrameUIのファイルデータ解析 progress MapUIの生成

  5. ファイル解析(csv) FrameUIのFile>Open FileOpenUIのファイル名 FileOpenUIのIDOK/Alt+O FrameUIのCSVファイル解析 GraphUIの生成

  6. pallette変更 FrameUIのParameter(P)>Pallette PalletteUIの"blackbody" PalletteUIのClose MapUIのVK_SPACE EN_UPDATE

  7. ■マップ ユースケース

  8. 表示切替(topography/shade) topographyモード 又は On On MapUIのアクティブ状態 EN_UPDATE MapUIのVK_SPACE shadeモード 又は On On MapUIのアクティブ状態 EN_UPDATE MapUIの'VK_F8'

  9. 保存(spd/labelを付与しない) MapUIのアクティブ状態 EN_UPDATE On MapUIのCtrl+S FileSaveUIの生成 FileSaveUIのファイル名 FileSaveUIのファイル種別 FileSaveUIのIDOK/Alt+S SaveUIの"normal" SaveUIのOK ■labelを付与しない

  10. 保存(spm/labelを付与する) MapUIのアクティブ状態 EN_UPDATE On MapUIのCtrl+S FileSaveUIの生成 FileSaveUIのファイル名 FileSaveUIのファイル種別 FileSaveUIのIDOK/Alt+S SaveUIの"normal" SaveUIのOK ■labelを付与する

  11. Help MapUIの右クリック MapUIのHELP

  12. Tilt計算 MapUIのアクティブ状態 On EN_UPDATE MapUIのCtrl+T MapUIのTilt計算

  13. Reflection計算 MapUIのアクティブ状態 On EN_UPDATE MapUIのCtrl+F

  14. 90°回転 MapUIのアクティブ状態 On EN_UPDATE MapUIのCtrl+R

  15. NIST BlindTip計算 MapUIのアクティブ状態 On Tool(T)>Probe>NIST blindtip MapUIの生成

  16. NIMS TipShape計算 MapUIのアクティブ状態 On Tool(T)>Probe>NIST blindtip MapUIの生成

  17. Erosion計算 MapUIの左クリックダウン MapUIの左クリックオフ On Off Erosionプログラムの選択 erosionモード erosionfulモード 又は erosion

  18. ■グラフ ユースケース

  19. データの入力 FrameUIのTool(T)>Graph On GraphUIの生成 MapUIの左クリックダウン On Off GraphUIの左クリックオフ GraphUIのセグメント更新 GraphUIのデータ計算

  20. セグメントA点修正 segment_state=2 MapUIのA点修正 EN_UPDATE MapUIの'↓' GraphUIのデータ計算

  21. セグメントB点修正 segment_state=1 MapUIのB点修正 EN_UPDATE MapUIの'↓' GraphUIのデータ計算

  22. セグメントA-B点修正 segment_state=0 MapUIのA-B点修正 EN_UPDATE MapUIの'↓' GraphUIのデータ計算

  23. Help GraphUIの右クリック GraphUIのHelp

  24. ズーム GraphUIの左クリックダウン GraphUIの左クリックオフ Zoom() GraphUIのCtrl+Z Off On Zoom() GraphUIの左クリックダウン GraphUIの左クリックオフ Off On GraphUIのCtrl+Z

  25. 微分 GraphUIのActivate On EN_UPDATE GraphUIのCtrl+D GraphUIのビットマップ更新

  26. 積分 GraphUIのActivate On EN_UPDATE GraphUIのCtrl+I GraphUIのビットマップ更新

  27. 水平化 GraphUIのActivate On EN_UPDATE GraphUIのCtrl+L GraphUIのビットマップ更新

  28. 保存(csv) GraphUIのActivate On EN_UPDATE GraphUIのCtrl+S FileSaveUIのCreate FileSaveUIのIDOK/Alt+S SaveUIのOK

  29. AIST Tip characterization計算 FrameUIのTool(T)>Probe>AIST tip characterizer PcfUIの生成 MapUIの左クリックダウン width depth PcfUIの左クリックオフ On Off fail pass MapUIのキャラクタライゼーションパターン ( x, y ) PcfUIのデータ更新 GraphUIのビットマップ更新 width, depth @( x , y )

  30. AIST Tip characterization計算 FrameUIのTool(T)>Probe>AIST tip characterizer GraphUIの生成 GraphUIの左クリックダウン PcfUIの左クリックオフ On Off depth PcfUIのデータ更新 width width, depth @(0,0)

  31. ■エディタ ユースケース

  32. エディタ生成 MapUIのアクティブ状態 On FrameUIのTool(T)>Edit On EditUIの生成 EditUIの行の選択 EN_UPDATE EditUIのKey入力

  33. parameter変更(data treatment) EditUIの行の選択 EN_UPDATE EditUIのKey入力 DataTreatmentUIの"pre-treated data" EditUIのパラメータ変更

  34. parameter変更(environment mode) EditUIの行の選択 EditUIのKey入力 EN_UPDATE EnvironmentUIの"UHV" EditUIのパラメータ変更

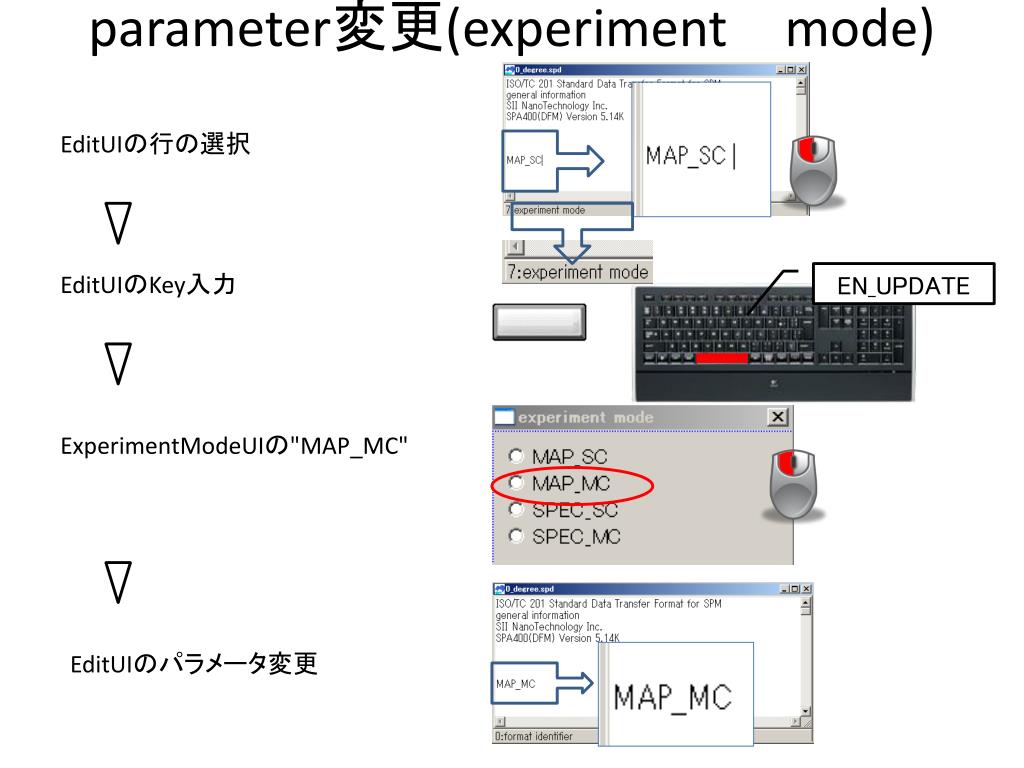

  35. parameter変更(experiment　mode) EditUIの行の選択 EditUIのKey入力 EN_UPDATE ExperimentModeUIの"MAP_MC" EditUIのパラメータ変更

  36. parameter変更(fast scan direction) EditUIの行の選択 EN_UPDATE EditUIのKey入力 FastScanUIの"right to left" EditUIのパラメータ変更

  37. parameter変更(plain correction) EditUIの行の選択 EN_UPDATE EditUIのKey入力 PlainCorrectUIの"Full" EditUIのパラメータ変更

  38. parameter変更(slow scan direction) EditUIの行の選択 EN_UPDATE EditUIのKey入力 SlowScanUIの"bottom to top" EditUIのパラメータ変更

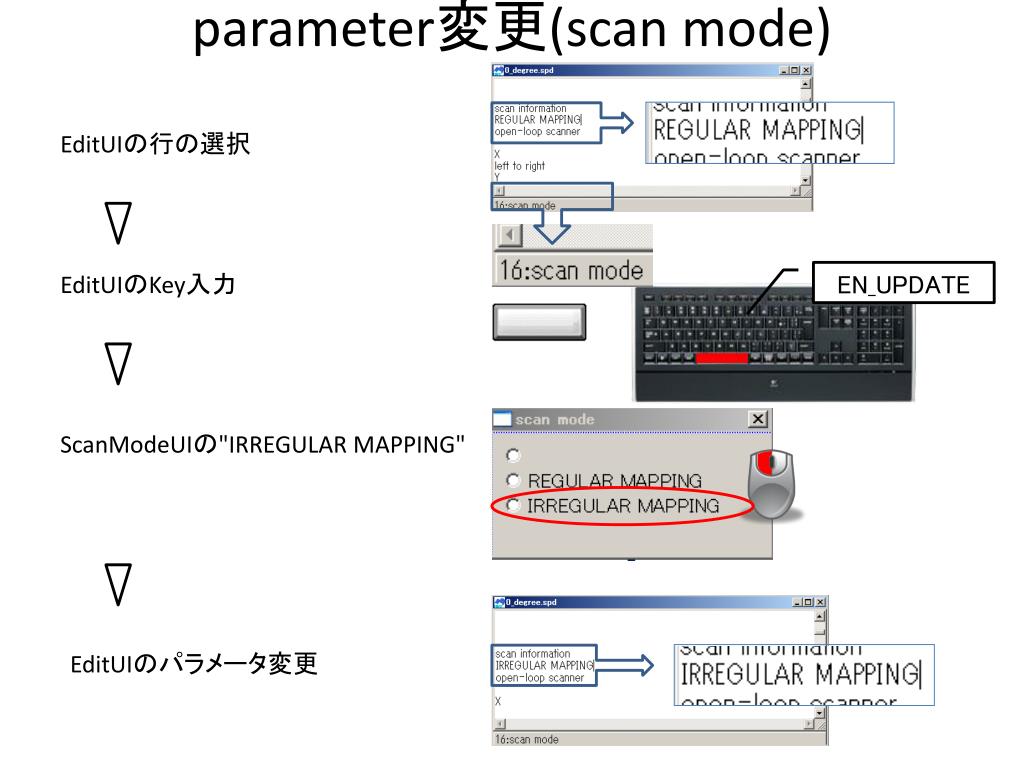

  39. parameter変更(scan mode) EditUIの行の選択 EN_UPDATE EditUIのKey入力 ScanModeUIの"IRREGULAR MAPPING" EditUIのパラメータ変更

  40. parameter変更(spectroscopy mode) EditUIの行の選択 EN_UPDATE EditUIのKey入力 SpectroscopyUIの"I-V spectroscopy" EditUIのパラメータ変更

  41. parameter変更(scanning system) EditUIの行の選択 Ｘ EN_UPDATE EditUIのKey入力 ScanSytemUIの"XY closed-loop scanner" EditUIのパラメータ変更
