第四章 燃烧过程的物质平衡和锅炉热平衡

第四章 燃烧过程的物质平衡和锅炉热平衡. 第一节 燃烧过程的物质平衡 一、燃烧计算的物理模型 1.以1 kg 燃料为计算基础; 2.所有气体均视为理想气体(22.4 Nm 3 /kmol); 3. 假定完全燃烧; 4.略去空气中的稀有成分,认为空气只由 N 2 和 O 2 组成,且 N 2 和 O 2 的容积比为79:21。 5.空气中的水蒸汽计算:1 kg 干空气中有10 g 水蒸汽,或每1 Nm3 干空气中有水蒸汽0.0161 Nm3 水蒸汽. 第一节 燃烧过程的物质平衡. 二、理论空气量

jerod
Télécharger la présentation

第四章 燃烧过程的物质平衡和锅炉热平衡

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

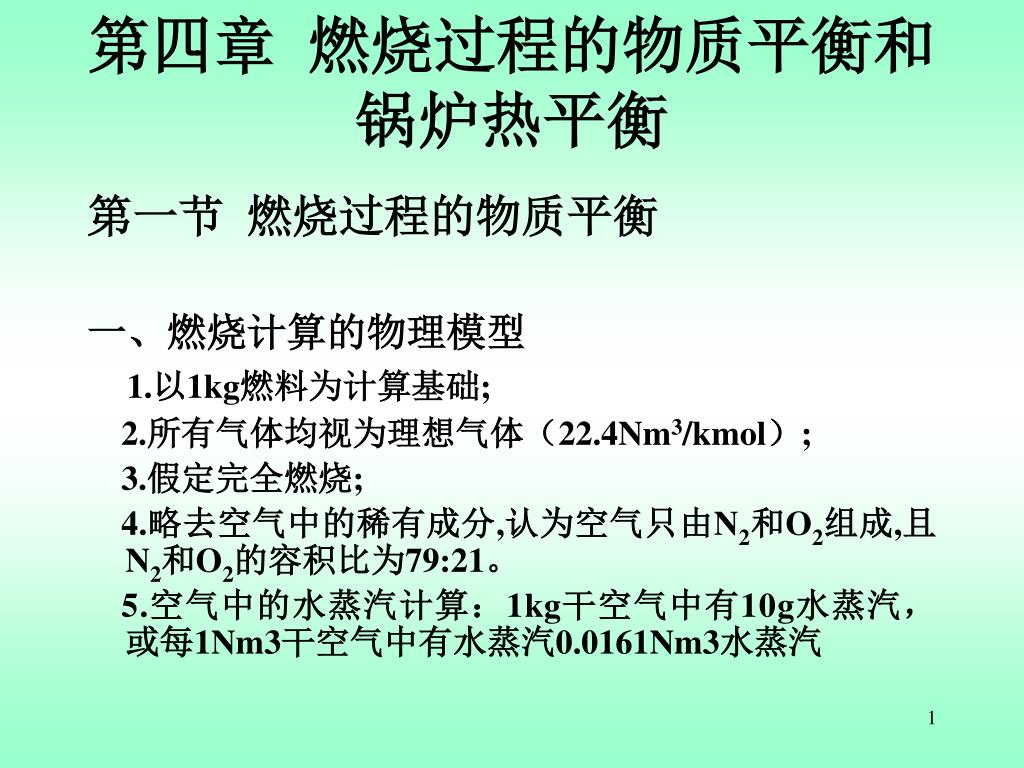

  1. 第四章 燃烧过程的物质平衡和锅炉热平衡 第一节 燃烧过程的物质平衡 一、燃烧计算的物理模型 1.以1kg燃料为计算基础; 2.所有气体均视为理想气体(22.4Nm3/kmol); 3.假定完全燃烧; 4.略去空气中的稀有成分,认为空气只由N2和O2组成,且N2和O2的容积比为79:21。 5.空气中的水蒸汽计算:1kg干空气中有10g水蒸汽,或每1Nm3干空气中有水蒸汽0.0161Nm3水蒸汽

  2. 第一节 燃烧过程的物质平衡 二、理论空气量 概念:1kg燃料完全燃烧所需要 的最低空气量〔Nm3/kg〕。

  3. 第一节 燃烧过程的物质平衡 三、实际空气量: 1.过量空气系数: 实际空气量与理论空气量的比值。 2.实际空气量: V=αV0 3.漏风系数: Δα=α"-α′

  4. 第二节燃烧产物计算和测定 一、完全燃烧时燃烧产物的计算(α=1,或烟气中无剩余氧存在) 1.理论烟气量: 概念:供应燃料理论空气量,燃料完全燃烧,所产生的烟气容积称为理论烟气量。 理论烟气量推导:

  5. 第二节燃烧产物计算和测定

  6. 第二节燃烧产物计算和测定

  7. 二、不完全燃烧时燃烧产物的计算 • 不完全燃烧:烟气中含有CO、H2、H2S、CmHn等可燃气体。 • 判断是否完全燃烧的条件: 烟气中是否含有CO。 干烟气容积的计算: 式(4-32) 推导(见P77):燃烧时CO2和CO的容积相同。

  8. 三、烟气分析及其应用(锅炉运行监督、测试) 1.烟气分析的目的:测锅炉反平衡效率、测量过量空气系数、监督RO2、O2的含量、检查锅炉漏风情况等。 2.烟气分析方法: 奥氏分析仪,色谱分析仪,氧化镐氧量计,红外光谱分析仪 电化学分析仪

  9. 3.奥氏烟气分析仪的工作原理 1)装置

  10. `

  11. 2)原理:利用不同的吸收剂吸收不同的气体成分。2)原理:利用不同的吸收剂吸收不同的气体成分。 氢氧化钾溶液(KOH)—RO2 焦性没食子酸溶液C6H3(OH)3—O2、RO2 氯氯化亚铜氨溶液Cu(NH3)2Cl—CO、O2 3)分析步骤:依次吸收。 4)为什么分析成分是干烟气成分? 在实验压力下水蒸气处于饱和状态,成比例的被吸。

  12. 4 烟气分析的应用 1)计算干烟气容积Vgy——考虑有不完全燃烧产物CO生成 2)计算CO的含量(CO较难测,含量小)

  13. Kq4考虑固体不完全燃烧的修正系数 若不考虑固体不完全燃烧,得不完全燃烧方程式: 当完全燃烧时,CO=0 ,得完全燃烧方程式 由完全燃烧方程式得: 若 =1的情况下完全燃烧,即O2=0,CO=0,则烟气中三原子气体含量达到最大值,

  14. 3)计算过量空气系数 完全燃烧时: 不完全燃烧时: 若完全燃烧,且忽略β时,则得简化公式: 式(4-48, 4-49) RO2max—与燃料品种有关,见表4-1。

  15. 5 锅炉漏风系数 烟道沿程均有空气漏入,漏风系数定义为:

  16. 第三节 焓 温 表 定义:空气和烟气的焓都是指在等压条件下,将1kg燃料所需的空气量或所产生的烟气量从0度加热到t度(空气)或 度(烟气)时所需的热量,单位kJ/kg燃料 注意:在锅炉中焓与热量在数值上相等,单位相同,即可以利用计算热量的方法来计算热焓,例如, 气体的焓: I=VCvt Cv—平均定压容积比热。 固体的焓: I=mCmt Cm—平均定压质量比热。

  17. 一、空气的焓: 1.理论空气的焓: I0k=V0(ct)k, kj/kg 式(4-53) 2.实际空气的焓: Ik=αI0k=αV0(ct)k, kJ/kg 式(4-54) 二、烟气的焓: 1.锅炉设计时烟气焓的计算: Iy=I0y+(α-1)I0k+Ifh kJ/kg 式(4-55) 式中,理论烟气的焓: 飞 灰 的 焓

  18. 第四节 锅炉热平衡 一、锅炉热平衡方程式 Qr = Q1+Q2+Q3+Q4+Q5+Q6 kJ/kg (4-64) 式中, Qr—锅炉的输入热量, kj/kg Q1—锅炉有效利用热, kj/kg Q2—排烟热损失, kj/kg Q3—气体不完全燃烧热损失(机械未完全燃烧热损失) , kj/kg Q4—固体不完全燃烧热损失(化学未完全燃烧热损失) , kj/kg Q5—散热损失, kj/kg Q6—灰渣不完全燃烧热损失(燃煤锅炉) , kj/kg q1+q2+q3+q4+q5+q6=100

  19. 二、锅炉输入热量Qr Qr= Qar.net+ir+Qwr+Qzq式(4-66) 式中, Qar.net—收到基低位发热量, kj/kg; ir—燃料的物理显热,kj/kg; 见式(4-67)、(4-68) Qwr—外来热源加热空气时,kj/kg; 见式(4-70) Qzq—蒸汽雾化重油带入的热量kj/kg; 见式(4-71) ★近似计算(燃煤锅炉): Qr ≈Qar.net

  20. 三、锅炉有效利用热Q1 式中, B—燃料消耗量, kg/s Dgr—过热蒸汽的流量, kg/s; Dzr—再热蒸汽的流量, kg/s;Dzy—自用蒸汽的流量, kg/s; Dpw—连续排污量,kg/s; i”gr—过热蒸汽出口焓, kj/kg igs—给水的焓, kj/kg; i``zr—再热蒸汽出口焓, kj/kg i`zr—再热蒸汽人口焓, kj/kg; izy—自用蒸汽的焓, kj/kg ★空气预热器出口热风带入锅炉的热量,属于热量内循环, 不计入Q1

  21. 四、各项热损失: 1. 固体不完全燃烧热损失q4 (1) q4的计算(运行、测试) ★利用灰平衡法测试、计算q4: 流化床锅炉:

  22. 煤粉炉: (2) q4的选取(锅炉设计时):按标准选取。 (3) 影响q4主要因素: 燃料性质,燃烧方式,炉膛形式和结构,燃烧器设计和布置、炉膛温度、锅炉负荷、运行水平、燃料在炉内的停留时间和与空气的混合情况

  23. 2.气体不完全燃烧热损失: (1) q3的计算(运行、测试) (2) q3的选取(锅炉设计时):按标准选取。 (3) 影响q3的主要因素 燃料性质、炉膛过量空气系数、燃烧器结构和布置、炉膛温度和炉内空气动力工况

  24. 3. 排烟热损失: q2=(Ipy-αpyI0lk)(100-q4)/Qr 影响因素:排烟温度、排烟量 4. 散热损失: q5,ed=5.82(Ded)0.38 影响因素:锅炉表面积大小、外表面温度、锅炉负荷、环境温度 5. 其他热损失(灰渣物理热损失)

  25. 五、锅炉热效率 正平衡法热效率 ηgl=Q1/Qr×100, % (*) 反平衡法热效率 ηgl = 100-q2+q3+q4+q5+q6 % 把Q1=Q/B代入上式(*) 燃料消耗量: B=100 Q/(ηglQr) , kg/s 计算燃料消耗量 : Bj=B×(1-q4/100)
