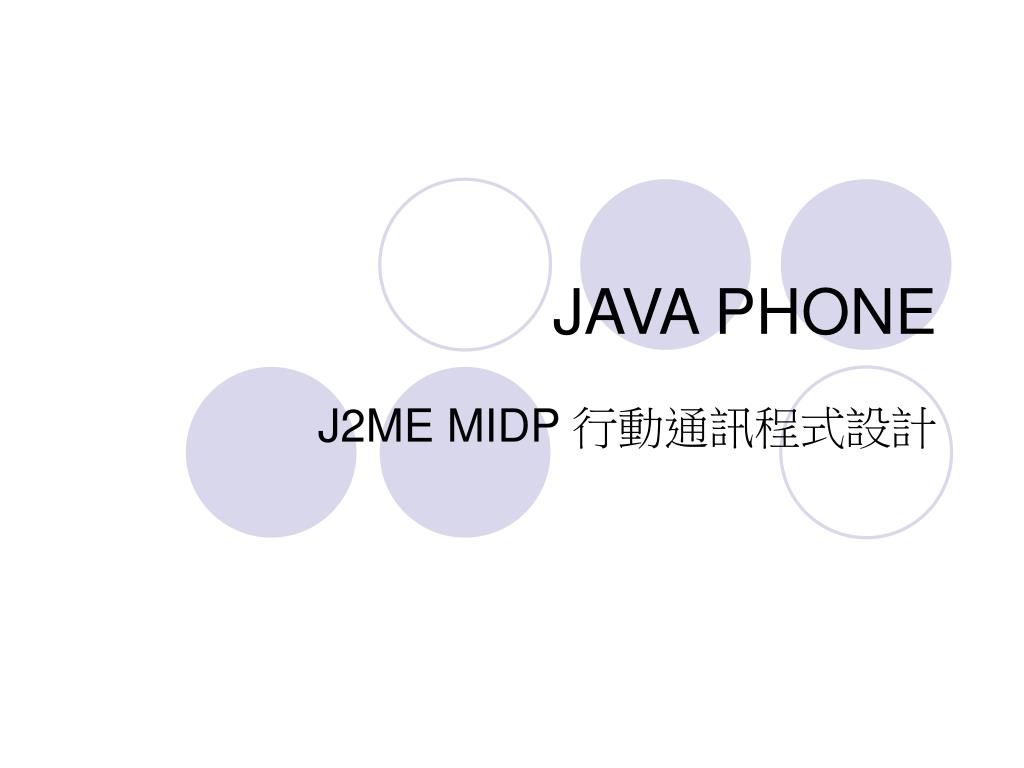

  1. JAVA PHONE J2ME MIDP 行動通訊程式設計

  2. 大綱 • J2ME 簡介 • J2ME Wireless Toolkit • 模擬器 • MIDlet Suites • J2ME 程式開發流程

  3. JAVA手機簡介 • 所謂JAVA手機，是指手機內建JAVA程式的執行平台，讓電信系統開發業者可以開發各種應用程式，將其放在手機上，把原本單純的手機，變成可以依使用者需求，增加各種功能與服務。

  4. MIDP簡介 • 用於開發Java應用軟體的標準，是採用業界標準規格的”MIDP”(Mobile Information Device Profile)，只要遵循這個標準，程式開放者只需以Java開發軟體，便能提供各家手機使用，非常的方便有效率

  5. Java phone未來趨勢 • 手機可以播放多媒體，線上下載手機遊戲，進行銀行轉帳等電子商務，直接上網抓取HTML格式……等等

  6. J2ME • Java因為具備跨平台及支援動態下載特性，現今已被廣泛應用於行動通訊領域，而這個開發執行環境便是”J2ME”(Java 2 platform Micro Edition) • J2ME是一種適用於微型裝置(例如：行動電話或雙向型傳呼機)的Java開發平台

  7. J2ME 架構

  8. CDC & CLDC (Connected, Limited, Device Configuration) a.CLDC就是定義為「可以放在手掌上的裝置」，比方說PALM系列的PDA或是手機就是最好的例子 b.CDC則是定義為「可以插在牆壁上的裝置」比方說冷氣機、電冰箱等等。

  9. 開發工具 • Java發展環境 • J2SDK • J2ME開發工具 • MIDP • J2ME Wireless Toolkit • CODEWARRIOR FOR JAVA (MOTOROLA A6288手機) • JBUILDER MOBILESET

  10. J2ME Wireless Toolkit • J2ME Wireless Toolkit 1.01 • http://java.sun.com/products/j2mewtoolkit/ • Integrates with Sun Forte IDE • J2ME Wireless Toolkit 1.02 • adds debugging capabilities • adds new emulators • early access version available (as of 6/3/01)

  11. J2ME Wireless Toolkit開發環境(1) • J2ME Wireless Toolkit開發工具是用來發展有關Java移動式資訊裝置軟體的工具 • J2ME Wireless Toolkit包括KToolbar此開發工具，KToolbar是一支很容易操作的使用者圖形介面的工具，讓使用者可以很迅速地開發有關J2ME的應用程式

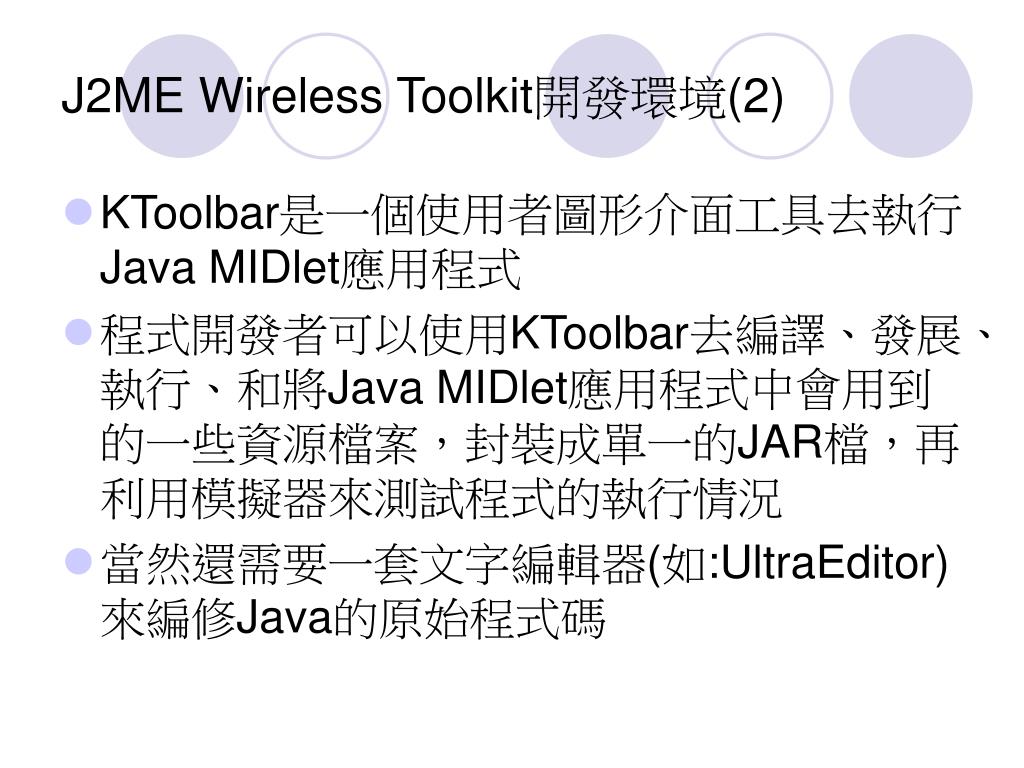

  12. J2ME Wireless Toolkit開發環境(2) • KToolbar是一個使用者圖形介面工具去執行Java MIDlet應用程式 • 程式開發者可以使用KToolbar去編譯、發展、執行、和將Java MIDlet應用程式中會用到的一些資源檔案，封裝成單一的JAR檔，再利用模擬器來測試程式的執行情況 • 當然還需要一套文字編輯器(如:UltraEditor)來編修Java的原始程式碼

  13. 模擬器(Emulator) • 模擬器亦即支援在桌上型電腦，用來發展Java MIDlet應用程式 • 模擬器會將Java MIDlet應用程式中會用的的一些資源檔案封裝成單一的JAR檔，再利用模擬器來測試程式的執行情況

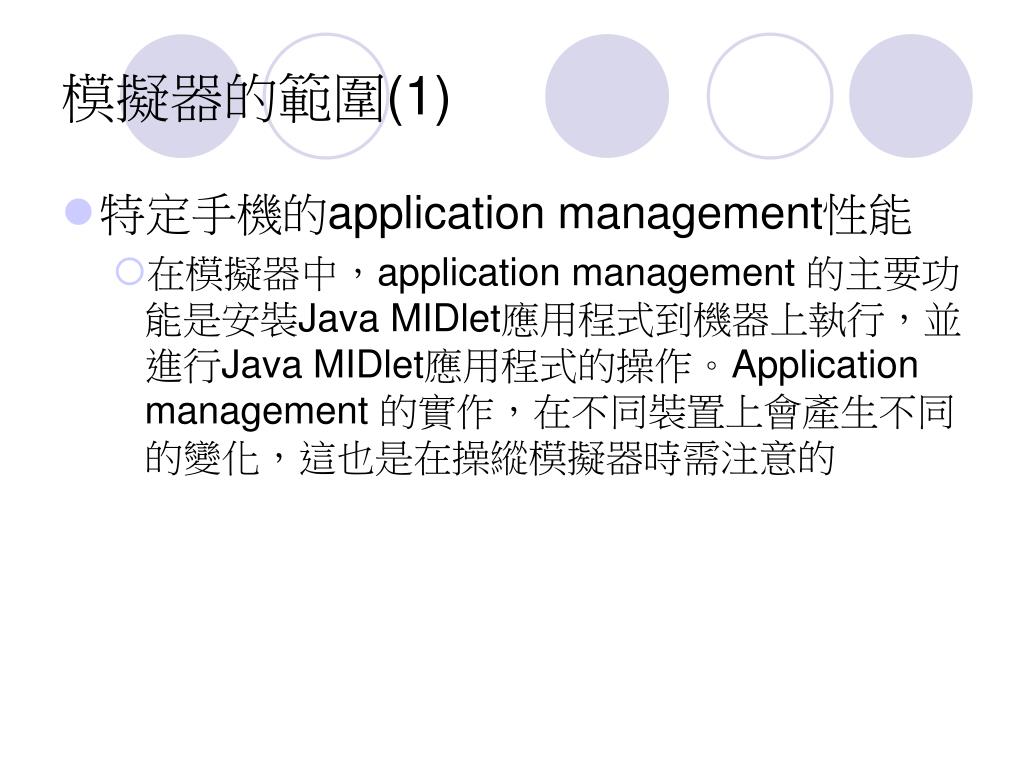

  14. 模擬器的範圍(1) • 特定手機的application management性能 • 在模擬器中，application management 的主要功能是安裝Java MIDlet應用程式到機器上執行，並進行Java MIDlet應用程式的操作。Application management 的實作，在不同裝置上會產生不同的變化，這也是在操縱模擬器時需注意的

  15. 模擬器的範圍(2) • 執行的速率 • Java MIDlet應用程式可以在不同素速率的目標裝置下執行 • 使用者介面的準確性和真實裝置的功能 • 在J2ME Wireless Toolkit中的模擬器是一種可自定類別的模擬器裝置，它提供了一些組態設定，可以模擬真實裝置的功能，至於使用者介面也只能與真實裝置類似，但無法一模一樣

  16. 在Toolkit中模擬器裝置的種類(1) • 選擇不同的裝置時，模擬器的外觀會有所不同，而同樣的程式，在操作上也有很大的不同

  17. DefaultColorPhone DefaultGrayPhone 在Toolkit中模擬器裝置的種類(2)

  18. MinimumPhone Motorola_i85s 在Toolkit中模擬器裝置的種類(3)

  19. RIMJavaHandheld 在Toolkit中模擬器裝置的種類(4) PalmOS_device

  20. MIDlet Suites(1) • 所謂MIDlet為一個可以執行的收機硬應用程式之基本單位 • 除了繼承至javax.microedition.midlet.MIDlet的類別外，以及讓此類別可以順利執行的所有其他類別和資源檔所構成的集合，又稱作MIDlet 應用程式

  21. MIDlet Suites(2) • 資源檔指的是MIDlet執行時所需的檔案，如圖片、文字檔等 • 許多MIDlet所構成的集合又稱MIDlet suite • 在J2ME Wireless Toolkit開發工具執行期間，所有的MIDlet應用程式皆有一個共通的 MIDP執行環境在此環境內進行封裝和測試多個MIDlet應用程式

  22. MIDlet Suites(3):JAR檔 • JAR : Java Archive File，.jar檔 • 單一一個MIDlet Suite(JAR檔)之中可以包含許多個MIDlet • 描述MIDlet Suite中一支支MIDlet應用程式讀相關資訊。MIDlet-n中的n會從1開始編號，每新增一支MIDlet就會新增一列，並自動從上一個編號依序往下遞增，如:MIDlet-1 ，MIDlet-2 ，…… ，MIDlet-n

  23. MIDlet Suites(4):JAR檔 • 處於同一個MIDlet Suite的MIDlet彼此之間可以共享資源及類別檔 • MIDlet應用程式執行時所需要的檔案皆存在資訊檔內，如圖片、文字檔等 • 每一支JAR檔都包括一支清單檔，檔案類型為文字檔，清單檔內容架構有三部份

  24. MIDlet-1類別與資源 MIDlet-2類別與資源 1 … MIDlet-n類別與資源 2 共同類別 3 共同資源(如影像、文字) Manifest MIDlet Suites(5):JAR檔 • 清單檔是用來描述一個MIDlet Suite之基本資料，以及該MIDlet Suite內含之MIDlet相關資訊的內部檔案

  25. MIDlet Suites(6):JAD檔 • JAD: Java Application Descriptor file，.jad • 描述檔，是單純的文字檔，主要記錄應用程式的屬性名稱及屬性值 • JAR檔內容的格式與manifest檔相同，是用來描述一個MIDlet Suite之基本資料，以及該MIDlet Suite內含之MIDlet相關資訊的外部檔案

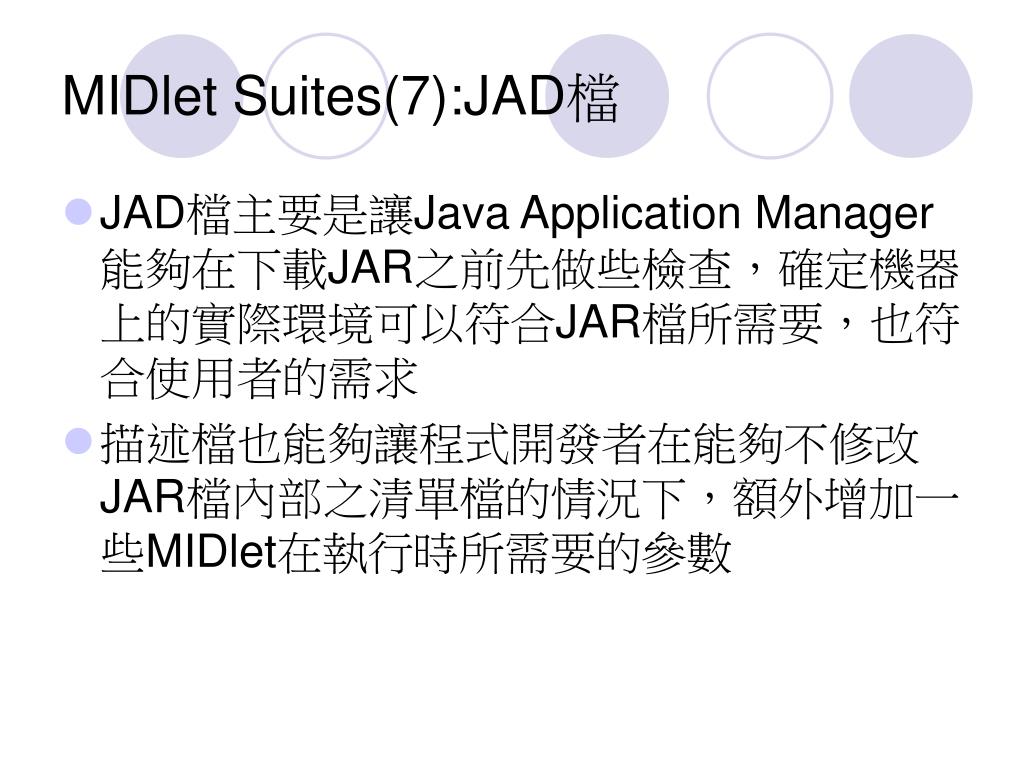

  26. MIDlet Suites(7):JAD檔 • JAD檔主要是讓Java Application Manager能夠在下載JAR之前先做些檢查，確定機器上的實際環境可以符合JAR檔所需要，也符合使用者的需求 • 描述檔也能夠讓程式開發者在能夠不修改JAR檔內部之清單檔的情況下，額外增加一些MIDlet在執行時所需要的參數

  27. MIDlet-1類別與資源 MIDlet-2類別與資源 … MIDlet-n類別與資源 共同類別 共同資源(如影像、文字) MIDlet屬性 Manifest JAD檔 JAR檔 MIDlet Suites(8) • MIDlet Suite組成元素，包括有MIDlet應用程式的類別檔、資源檔、清單檔、描述檔等 MIDlet Suite

  28. 應用程式開發循環(1) • 1.Edit • 用一文字編輯器編修Java的原始程式 • 2.Build • 編譯:利用J2ME中的編譯程式對Java的原始程式進行編譯，即將.java的原始檔編譯成.class的類別檔 • Byte-code驗證:CLDC 是使用兩階段的類別檔驗證程序，此驗證程序必需在Java MIDlet應用程式執行之前，先確認Java所有得類別檔皆已透過預先審查器處理，byte-code是否適合在CLDC上執行

  29. 應用程式開發循環(2) • 3.測試與除錯 • 在模擬器中，Java MIDlet應用程式的除錯:Java MIDlet開發環境是一個整合性開發環境(Integrity Development Environment:IDE) ，它在開發時期可對原始碼作除錯工作 • 4.封裝成一個MIDlet Suite • 利用J2ME中的JAR工具將所有先期驗證過的類別檔和Java MIDlet 應用程式中所使用的一些資源檔封裝成一個單一的JAR檔。在此過程也會產生一支JAD檔及manifest檔

  30. Edit Compile .java檔 Preverify .class檔 已預先審核的.class檔 利用模擬器執行/除錯 模擬裝置 改變模擬器裝置 應用程式開發循環(3) 應用程式資源檔(文字、影像….)

  31. 封裝應用程式: 已預先審核的.class檔 MIDlet套件(Jar檔、Jad檔) 封裝 (packet) 在實體裝置上執行 應用程式資源檔(文字、影像….) 具有MIDlet屬性的Jar檔及ManiFest檔 應用程式開發循環(4)

  32. KToolbar操作介面 選單 工具列 目標裝置 訊息窗格

  33. MIDlet程式撰寫步驟 Step 1.開啟新專案 專案名稱，即JAR檔的名稱 MIDlet應用程式的類別名稱

  34. MIDlet程式撰寫步驟 Step 2

  35. MIDlet程式撰寫步驟 Step 3

  36. MIDlet程式撰寫步驟 Step 4:撰寫程式碼

  37. MIDlet程式撰寫步驟 Step5:編譯

  38. MIDlet程式撰寫步驟 Step 6:執行

  39. MIDlet程式撰寫步驟 結果:

  40. Ch2_2_1的目錄結構 目錄結構(1)

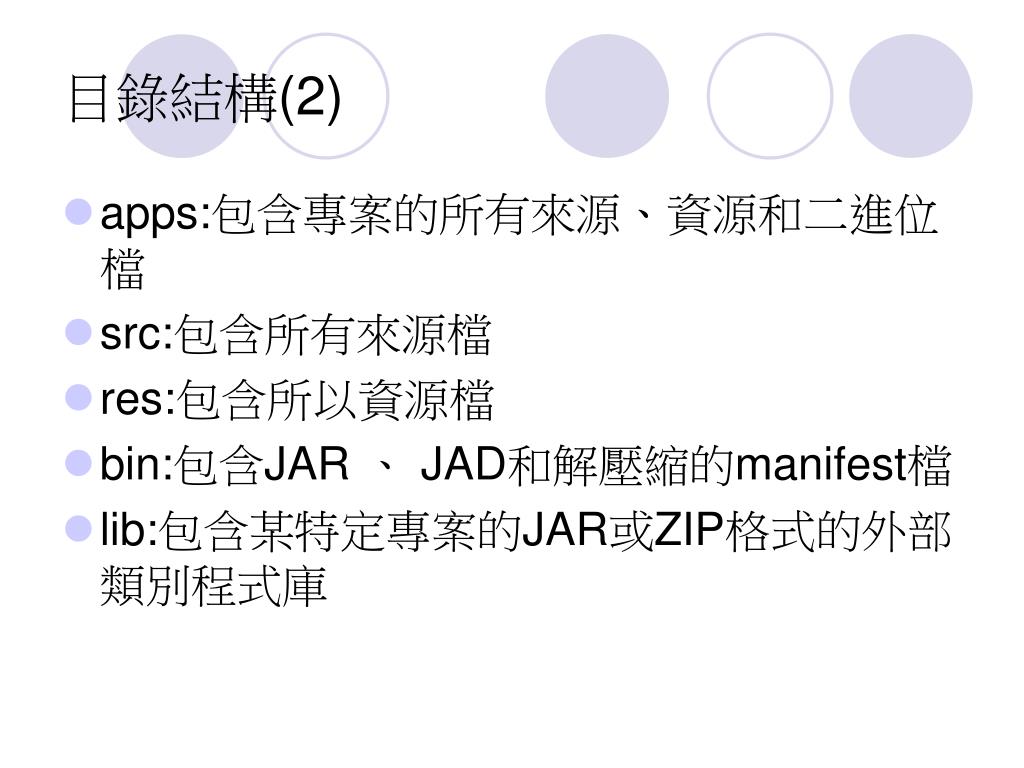

  41. 目錄結構(2) • apps:包含專案的所有來源、資源和二進位檔 • src:包含所有來源檔 • res:包含所以資源檔 • bin:包含JAR 、 JAD和解壓縮的manifest檔 • lib:包含某特定專案的JAR或ZIP格式的外部類別程式庫

  42. DefaultColorPhone 模擬器功能操作 結束程式 輸出畫面 Soft Button Soft Button 方向鍵 SELECT鍵 清除鍵 小鍵盤 MODE SPACE

  43. MIDlet之套裝類別 • MIDlet生命周期是定義MIDlet與該裝置間執行流程的一個協定，其要素如下: • 一個簡單且定義明確的狀態機制 • 有關MIDlet的狀態之定義非常簡潔 • 利用MIDlet的API函數來標示狀態間的轉換，API函數有startApp() 、pauseApp()、notifyPaused()、resumeRequest()、notifyPause()、及notifyDestroyed()

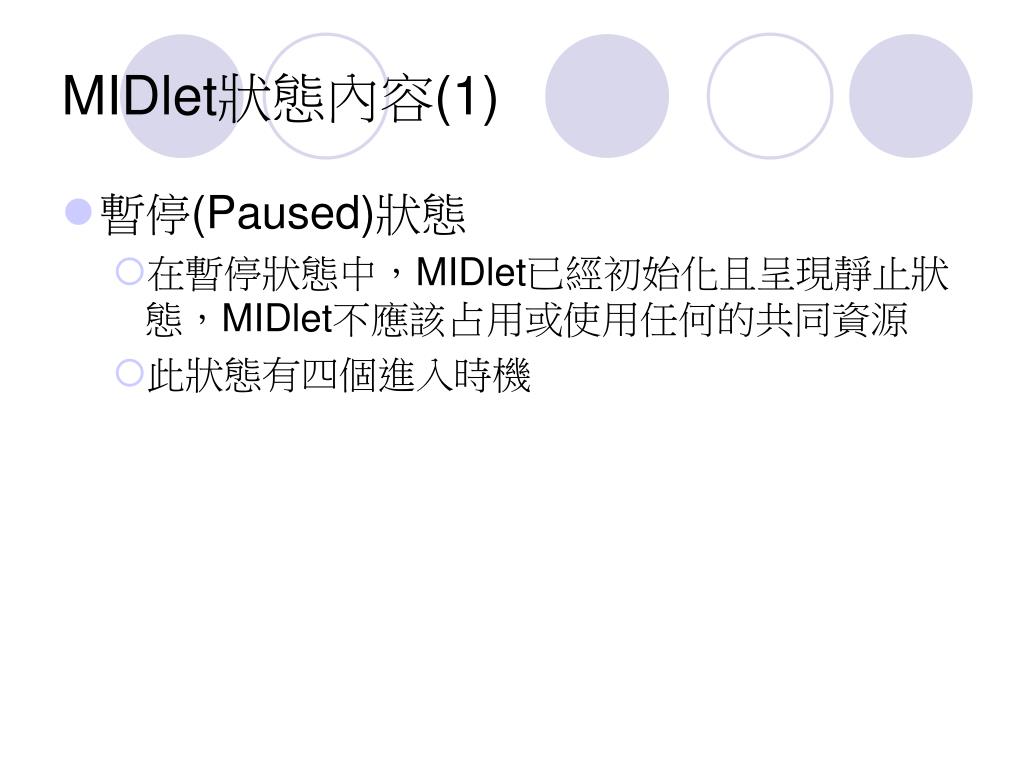

  44. MIDlet狀態內容(1) • 暫停(Paused)狀態 • 在暫停狀態中，MIDlet已經初始化且呈現靜止狀態，MIDlet不應該占用或使用任何的共同資源 • 此狀態有四個進入時機

  45. MIDlet狀態內容(2) • 運作(Active)狀態 • 運作狀態為MIDlet一般性功能。此狀態之進入時機: • 事先呼叫MIDlet.startApp()方法

  46. MIDlet狀態內容(3) • 摧毀(Destroyed)狀態 • MIDlet釋放所有配置給程式的系統資源，並且結束程式 • 此狀態有兩個進入時機

  47. MIDlet狀態內容(4) new() 暫停狀態(Paused) destroyApp() pauseApp() 摧毀狀態(Destroyed) startApp() destroyApp() 運作狀態(Active)
