CONSTRUÇÃO DE EDIFICIOS I. ESTRUTURAS De concreto armado . Metálicas . De madeira .
E N D

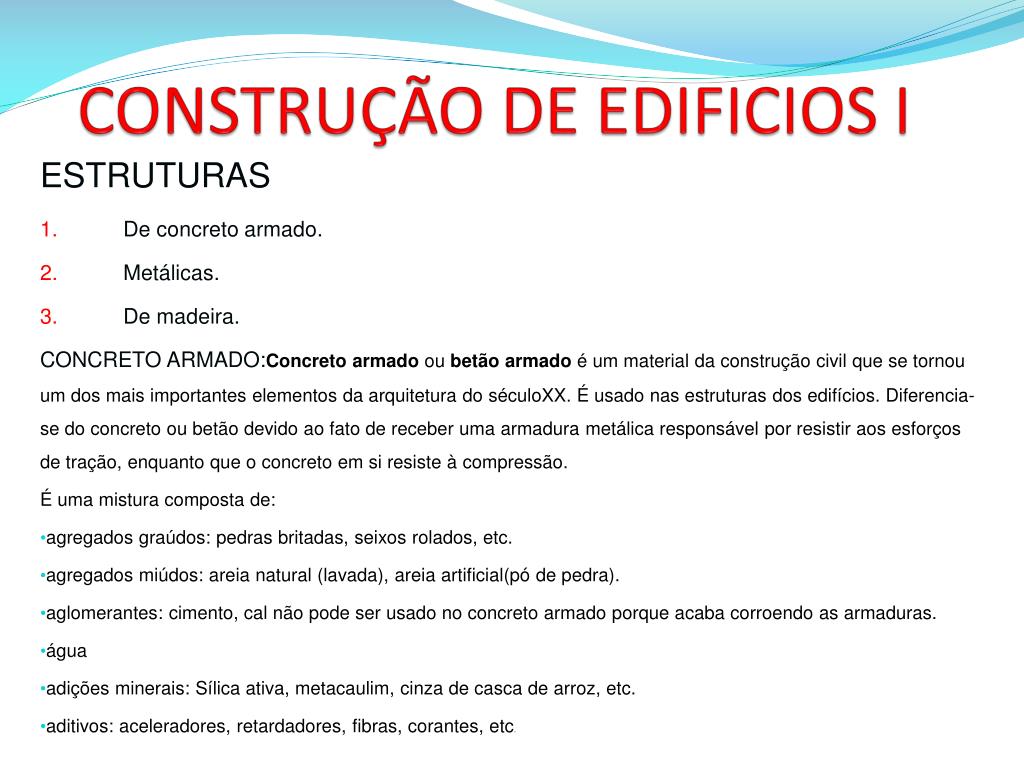

CONSTRUÇÃO DE EDIFICIOS I ESTRUTURAS De concretoarmado. Metálicas. De madeira. CONCRETO ARMADO:Concreto armado ou betão armado é um material da construção civil que se tornou um dos mais importantes elementos da arquitetura do séculoXX. É usado nas estruturas dos edifícios. Diferencia-se do concreto ou betão devido ao fato de receber uma armadura metálica responsável por resistir aos esforços de tração, enquanto que o concreto em si resiste à compressão. É uma mistura composta de: agregados graúdos: pedras britadas, seixos rolados, etc. agregados miúdos: areia natural (lavada), areia artificial(pó de pedra). aglomerantes: cimento, cal não pode ser usado no concreto armado porque acaba corroendo as armaduras. água adições minerais: Sílica ativa, metacaulim, cinza de casca de arroz, etc. aditivos: aceleradores, retardadores, fibras, corantes, etc.
CONSTRUÇÃO DE EDIFICIOS I CONCRETO ARMADO:Endurece com o passar do tempo pela hidratação do cimento, isto é, sua combinação química com a água. Quando curado adequadamente seu endurecimento continua por muito tempo mesmo após ter adquirido a resistência necessária requerida pelo projeto. Esta característica o distingue dos demais materiais de construção. O concreto pode ser preparado manualmente, em betoneiras manuais ou em usinas apropriadas e transportados em caminhões betoneiras. Pode ser lançado manualmente, transportado em carrinhos ou giricas ou bombeado a grandes alturas com equipamentos especiais (bombas de concreto). É necessário que seja feito seu adensamento que pode ser manual ou mecânico, com a finalidade de se eliminar os vazios provocados pelo lançamento. Os traços e resistências são pré-definidos em projeto e devem ser seguidos rigorosamente na execução da obra.
CONSTRUÇÃO DE EDIFICIOS I BLOCOS DE FUNDAÇÃO:Os blocos são estruturas de volume que têm a função de absorver e distribuir as cargas dos pilares e, eventualmente, vigas baldrame a elementos de fundações profundas, tais como estacas e tubulões. Podem transmitir cargas para uma, duas ou várias estacas, dependendo da concepção do projeto. São construídos de forma a ficar abaixo do nível do piso acabado, normalmente rebaixados em pelo menos 25cm abaixo deste para permitir eventuais passagens de tubulações de águas pluviais ou esgoto. Podem absorver eventuais cargas acidentais provenientes de pequenos desvios nas locações ou perfurações ou cravações de estacas ou tubulões. Podem ser construídos abaixo das vigas baldrame, em nível intermediário ou no mesmo nível, dependendo da opção do projetista ou por solicitação do executor. Recomenda-se que se faça a concretagem do fundo dos blocos com concreto “magro” numa espessura aproximada de 5cm com a finalidade de facilitar a limpeza das cabeças das estacas ou tubulões, proteger contra a entrada de barro e proteger as armaduras. Deve-se usar espaçadores adequados para garantir o posicionamento correto das armaduras e assim, o cobrimento adequado do concreto sobre as armaduras.
CONSTRUÇÃO DE EDIFICIOS I PILARES: São elementosestruturais de forma de esbeltaonde a dimensãopredominante é a altura (dimensão vertical), sãodestinados a absorver as cargas das vigasqueneles se apoiam e dos pavimentossuperiores a eles e transmití-lasaosblocos de fundação. Quanto aos materiais, podem ser de concreto armado, de madeira ou metálicos. Quanto aos esforços, são capazes de resistir aos esforços de compressão e a flambagem (tendência a curvar-se). Possuem armaduras longitudinais e transversais e podem ser moldados “in loco” ou pré-moldados. Cuidados especiais devem ser tomados quanto ao travamento correto das formas e no lançamento do concreto, dependendo da altura das peças pode haver abertura das formas, pelo peso do concreto e segregação do concreto devido a grande altura de lançamento, é aconselhável fazer “caximbos” intermediários para alturas maiores de 3,00m. Tal qual para outras armaduras, nestas também são necessários os espaçadores para garantir o cobrimento correto das armaduras.
CONSTRUÇÃO DE EDIFICIOS I VIGAS: São elementosestruturais de forma de esbeltaonde a dimensãopredominante é o comprimento (dimensão horizontal), sãodestinados a absorver as cargas das paredes de vedação e das lajes dos pavimentos. Quanto aos materiais, podem ser de concreto armado. Diversas são as maneiras construtivas, moldadas “in loco”, pré-moldadas total ou parcialmente (pré-vigas). Quanto aos esforços, são capazes de resistir aos esforços de flexão e esforço cortante (cisalhamento). Possuem armaduras longitudinais e transversais, podendo ainda possuir armaduras diagonais para combater esforços cortantes. Cuidados especiais devem ser tomados quanto ao travamento e escoramento correto das formas e no lançamento do concreto, dependendo das dimensões das peças pode haver abertura das formas, pelo peso do concreto e falhas de concretagem (bicheiras) por falta de adensamento. Tal qual para outras armaduras, nestas também são necessários os espaçadores para garantir o cobrimento correto das armaduras. VIGAS BALDRAME: São assim chamadas as vigas ligadas diretamente aos blocos de fundação, se diferenciam porque podem servir simplesmente para travamento entre os blocos ou absorver também cargas de paredes. VIGAS ALAVANCA: Quando se constrói nas divisas dos lotes não se consegue fazer com que o centro de gravidade dos pilares coincidam com os das estacas ou blocos, daí, faz-se estas vigas que possuem um balanço e os pilares ficam apoiados em uma das extremidades, junto às divisas.
