  1. Tablets Recursos Informáticos Para el Aula. Francisco Javier Martínez Navajas

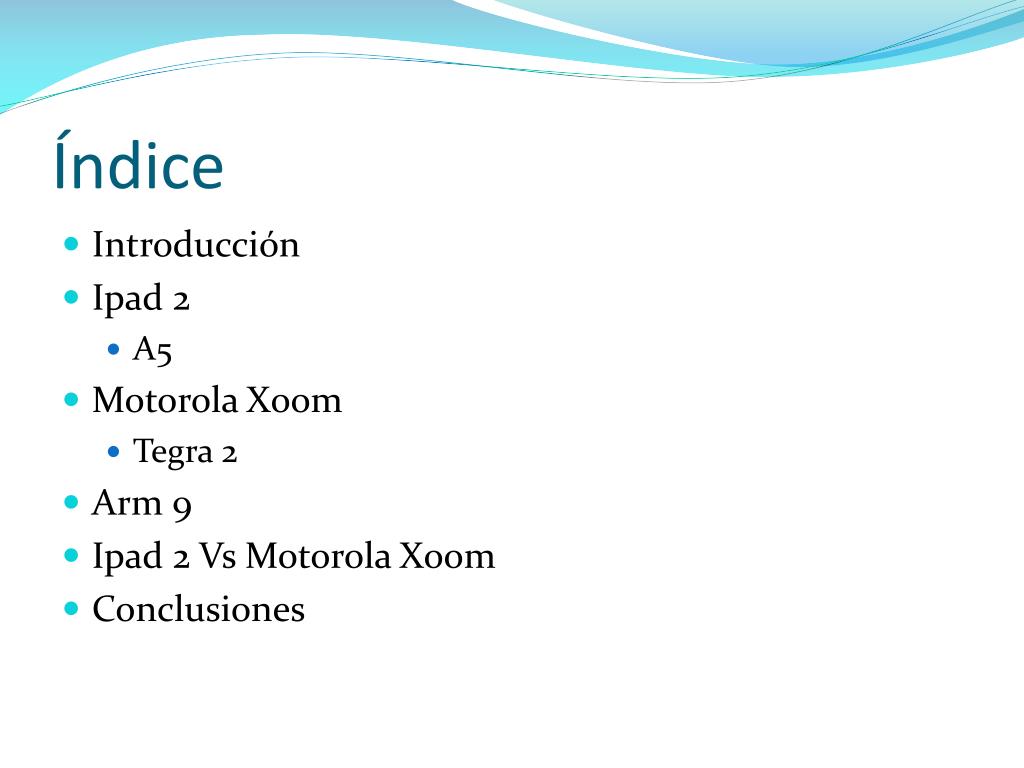

  2. Índice • Introducción • Ipad 2 • A5 • Motorola Xoom • Tegra 2 • Arm 9 • Ipad 2 Vs Motorola Xoom • Conclusiones

  3. Introducción (I) • Motivaciones • Introducción a los tablets • Una experiencia increíble e intuitiva • ¿ Qué avance ha significado ? • ¿ Para qué se crearon los tablets ? • ¿ Es realmente algo nuevo ? • Tablet-Pc y tablets • Integración de ARM • Ventajas de utilizar SOC’s

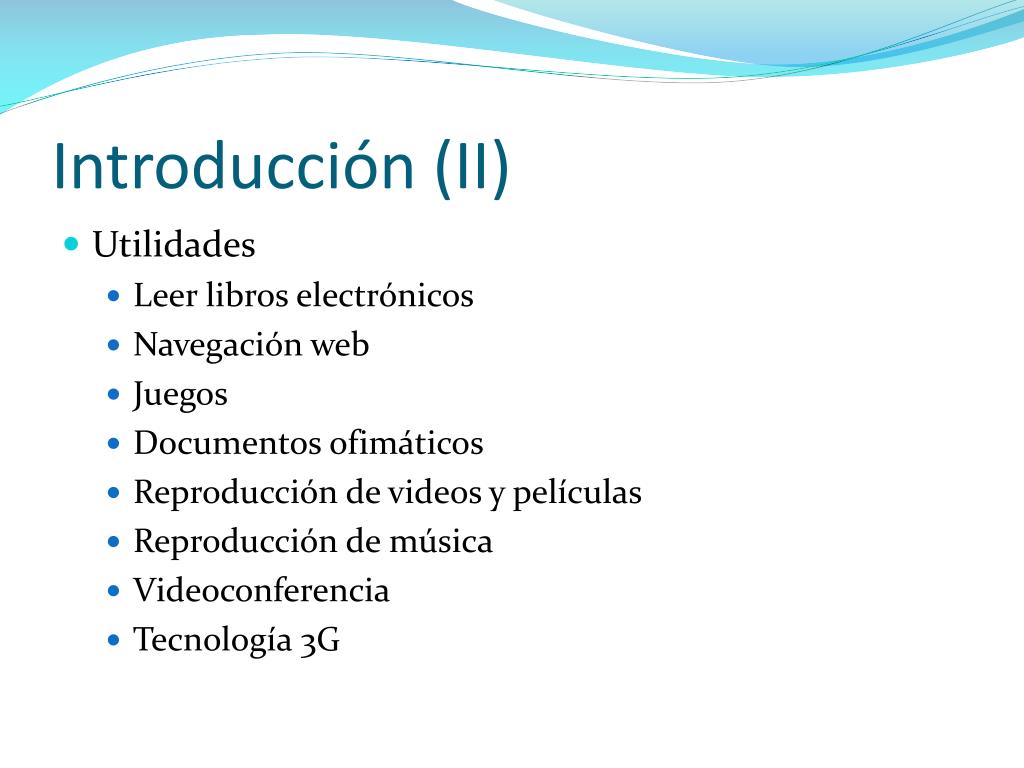

  4. Introducción (II) • Utilidades • Leer libros electrónicos • Navegación web • Juegos • Documentos ofimáticos • Reproducción de videos y películas • Reproducción de música • Videoconferencia • Tecnología 3G

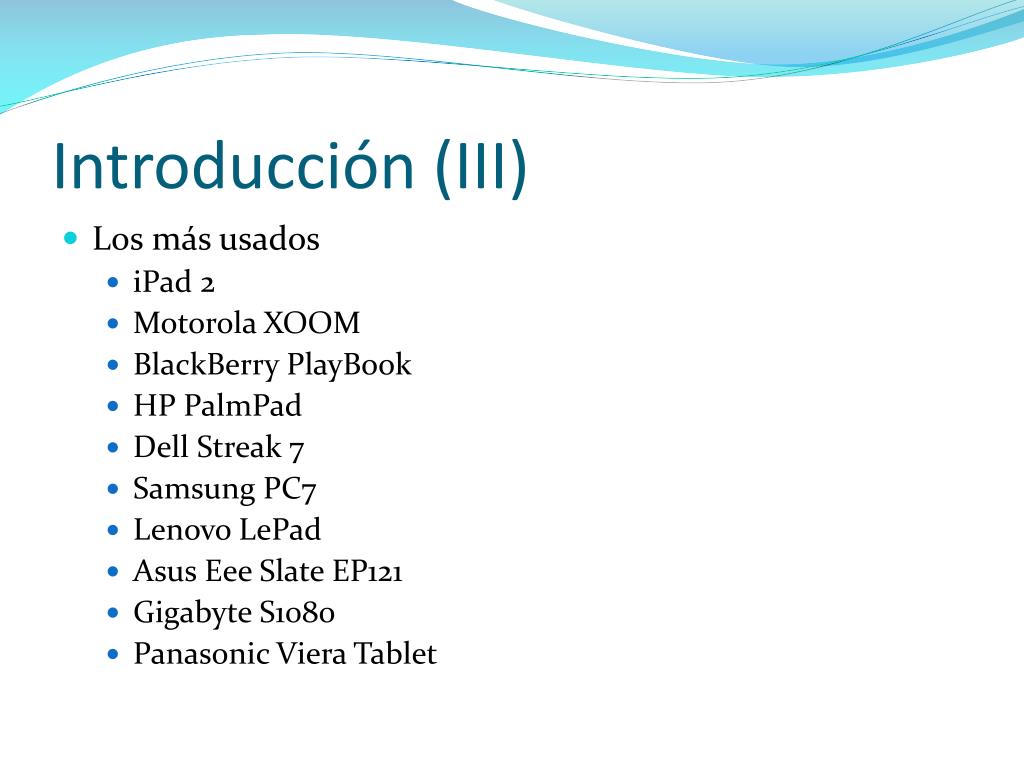

  5. Introducción (III) • Los más usados • iPad 2 • Motorola XOOM • BlackBerry PlayBook • HP PalmPad • Dell Streak 7 • Samsung PC7 • Lenovo LePad • Asus Eee Slate EP121 • Gigabyte S1080 • Panasonic Viera Tablet

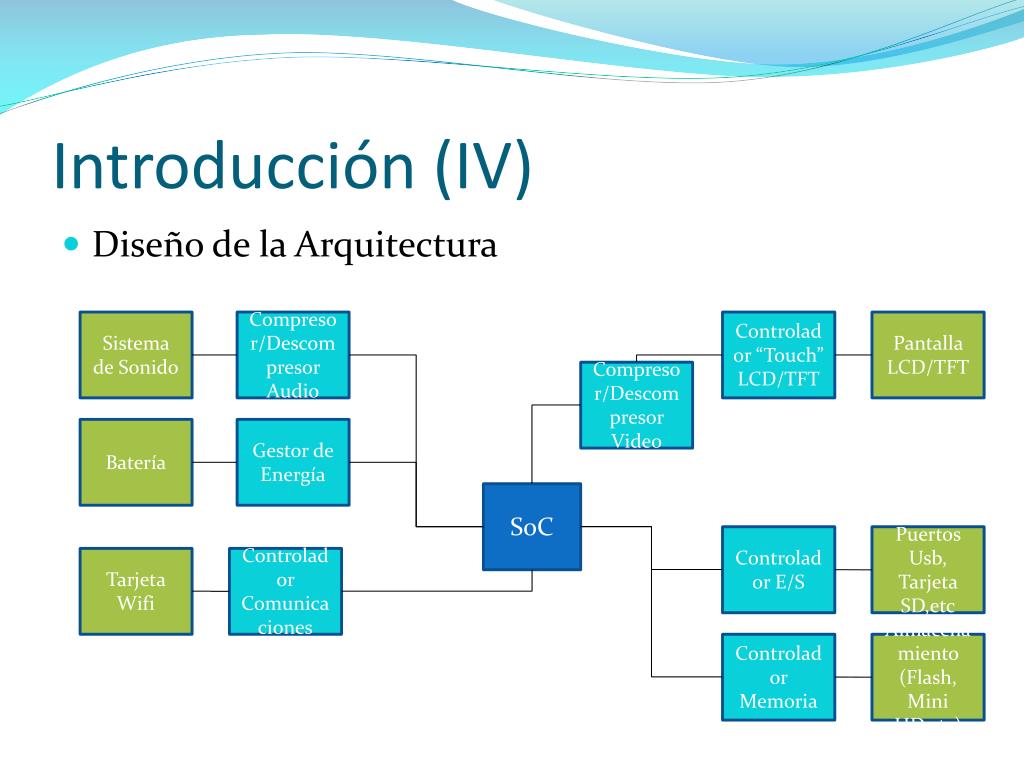

  6. Introducción (IV) Sistema de Sonido Compresor/Descompresor Audio Controlador “Touch” LCD/TFT Pantalla LCD/TFT Compresor/Descompresor Video • Diseño de la Arquitectura Batería Gestor de Energía SoC Controlador E/S Puertos Usb, Tarjeta SD,etc Tarjeta Wifi Controlador Comunicaciones Controlador Memoria Almacenamiento (Flash, Mini HD,etc)

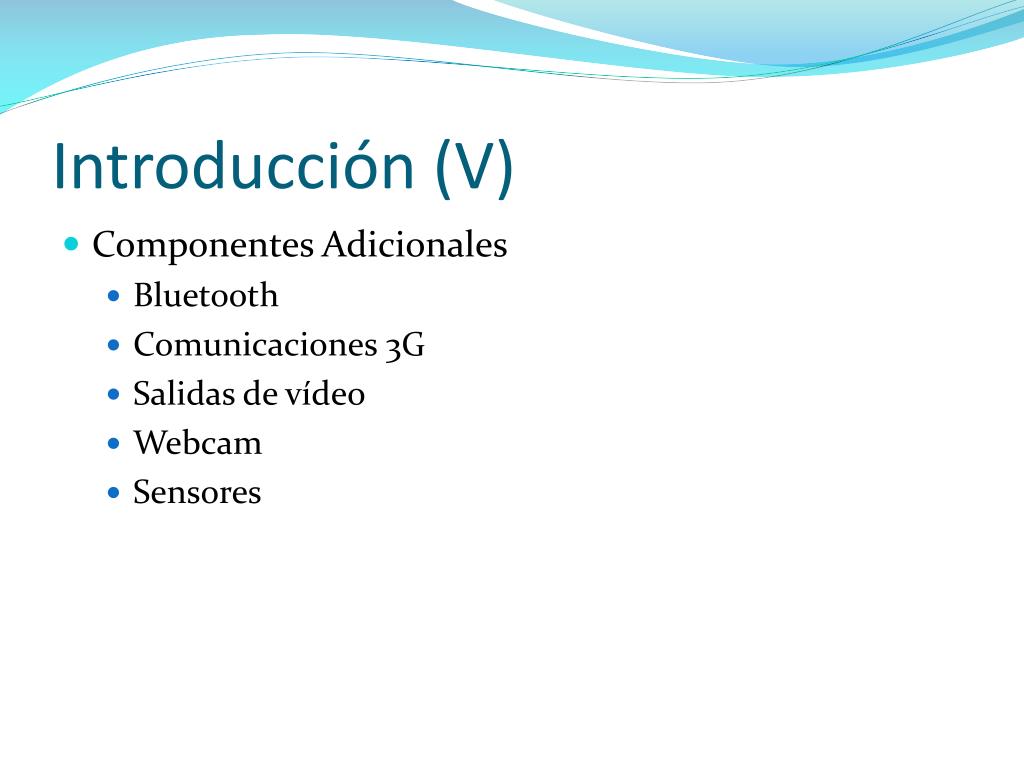

  7. Introducción (V) • Componentes Adicionales • Bluetooth • Comunicaciones 3G • Salidas de vídeo • Webcam • Sensores

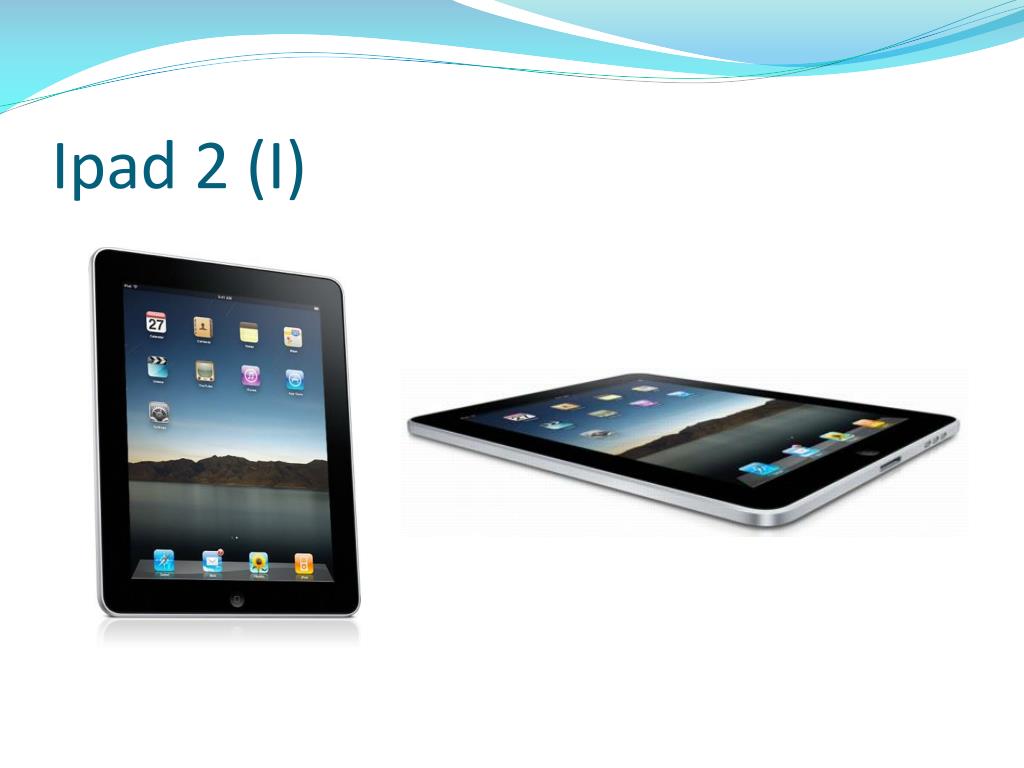

  8. Ipad 2 (I)

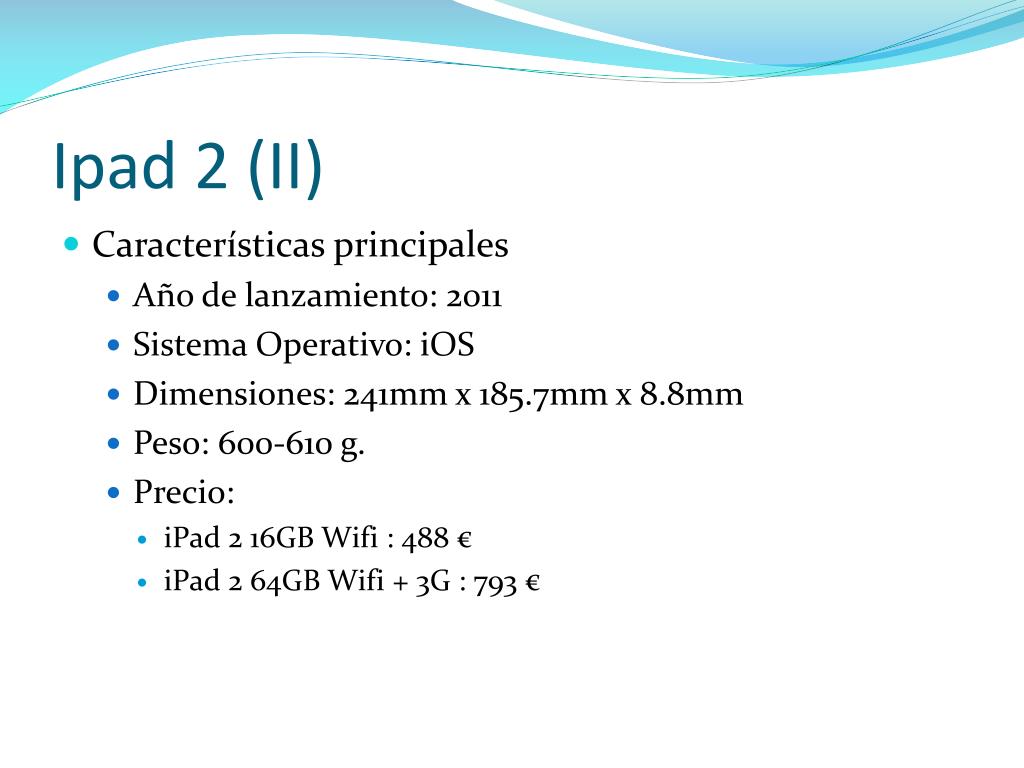

  9. Ipad 2 (II) • Características principales • Año de lanzamiento: 2011 • Sistema Operativo: iOS • Dimensiones: 241mm x 185.7mm x 8.8mm • Peso: 600-610 g. • Precio: • iPad 2 16GB Wifi : 488 € • iPad 2 64GB Wifi + 3G : 793 €

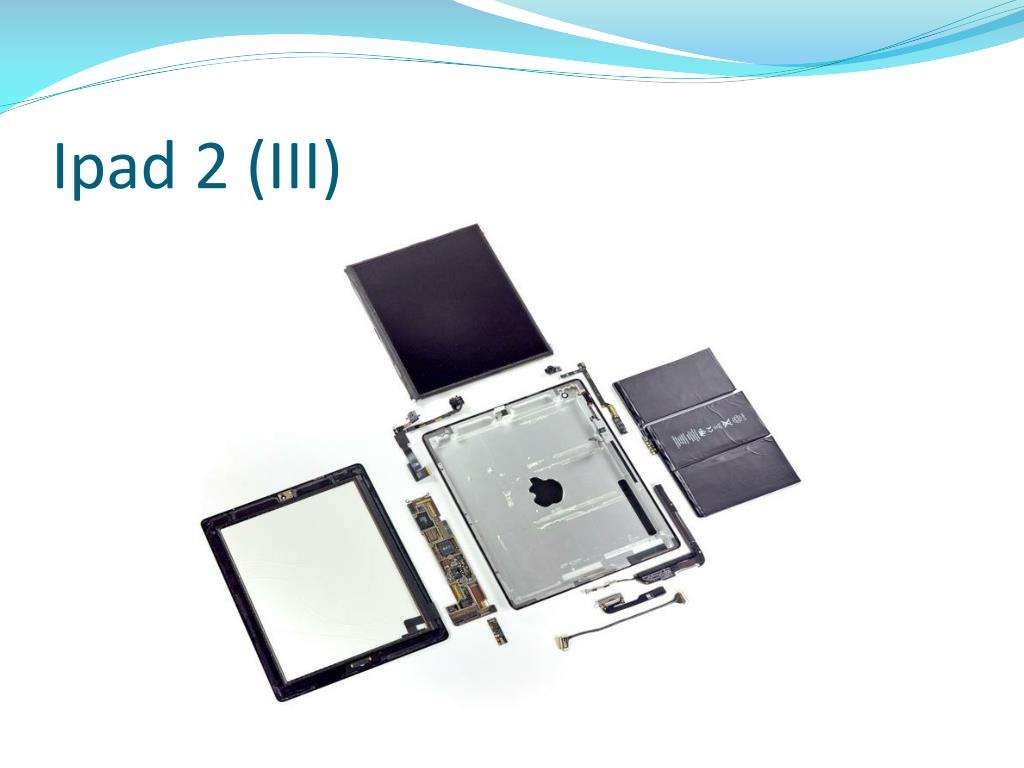

  10. Ipad 2 (III)

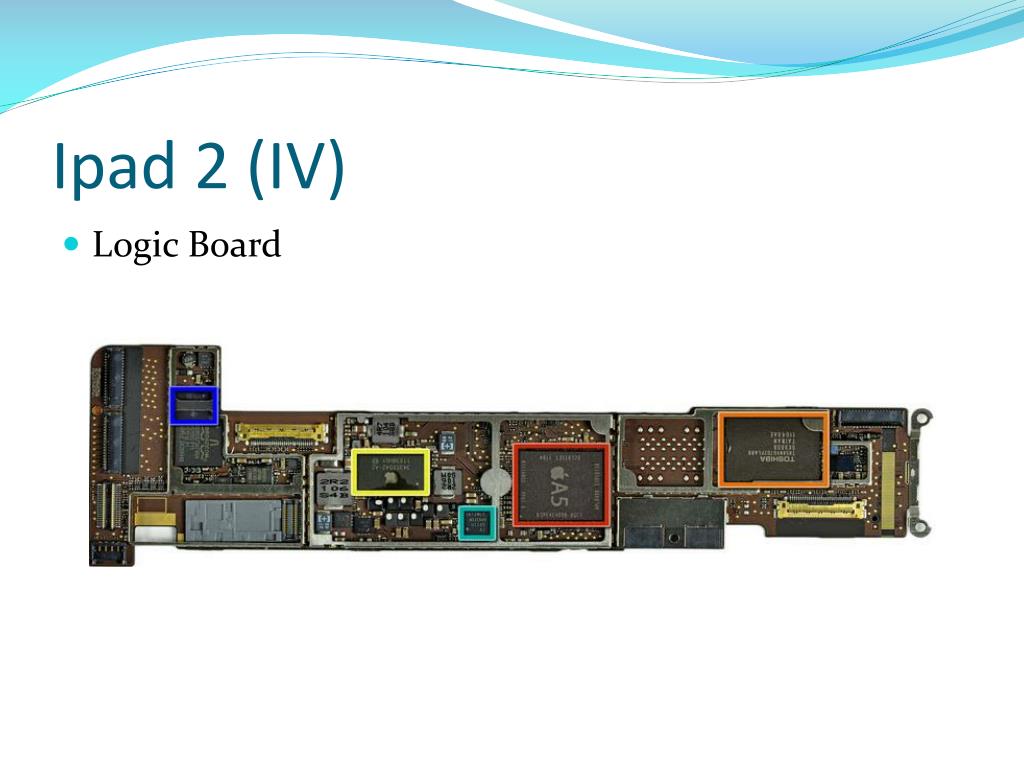

  11. Ipad 2 (IV) • Logic Board

  12. Ipad 2 (V) • Tarjeta de Comunicaciones

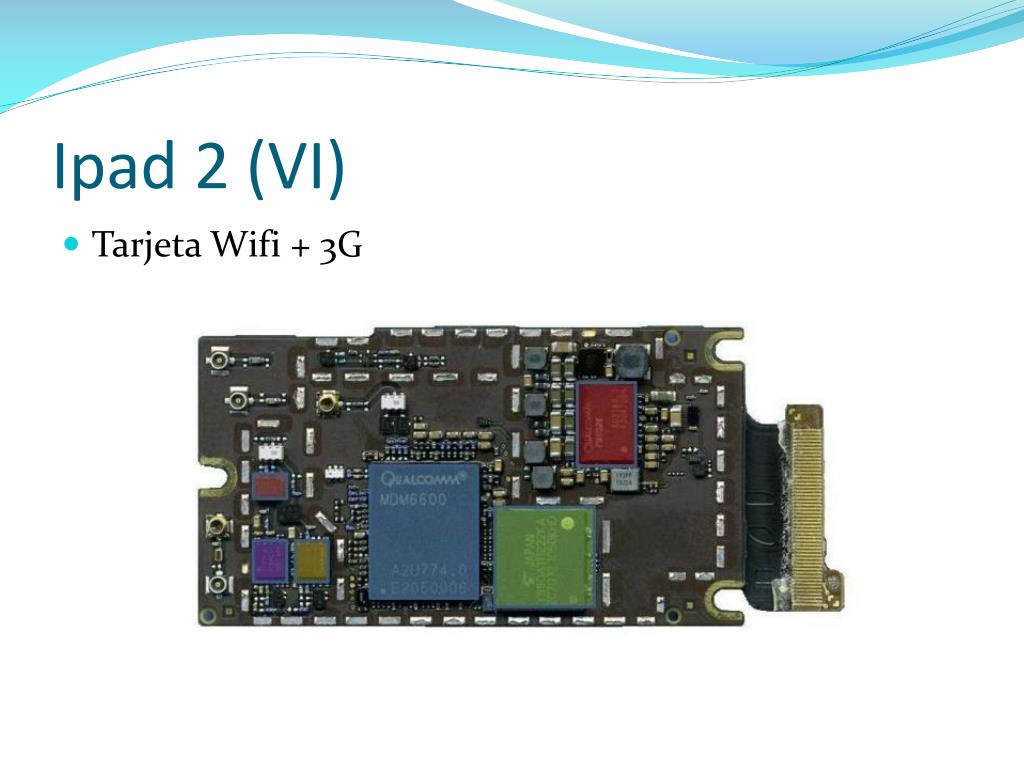

  13. Ipad 2 (VI) • Tarjeta Wifi + 3G

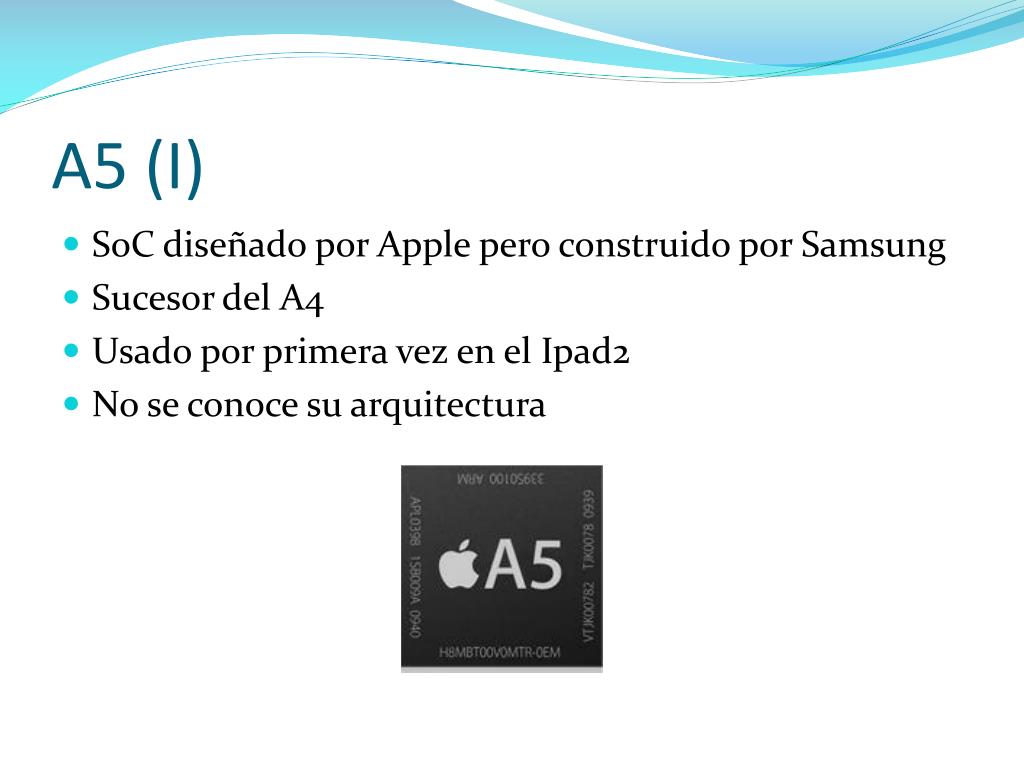

  14. A5 (I) • SoC diseñado por Apple pero construido por Samsung • Sucesor del A4 • Usado por primera vez en el Ipad2 • No se conoce su arquitectura

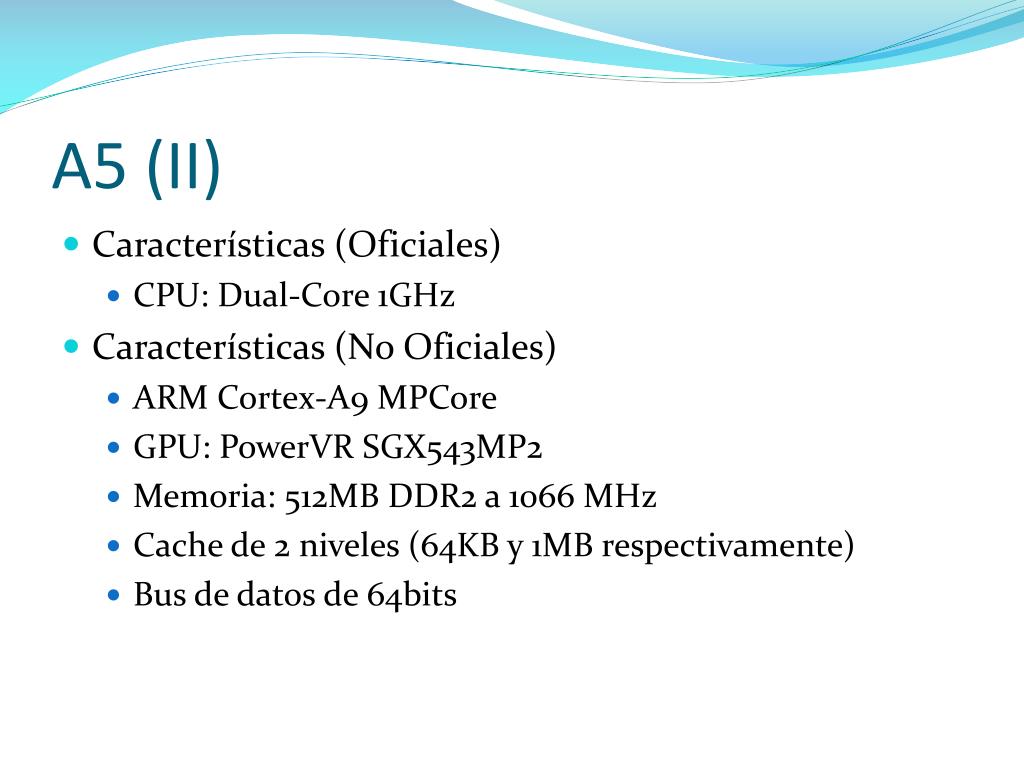

  15. A5 (II) • Características (Oficiales) • CPU: Dual-Core 1GHz • Características (No Oficiales) • ARM Cortex-A9 MPCore • GPU: PowerVR SGX543MP2 • Memoria: 512MB DDR2 a 1066 MHz • Cache de 2 niveles (64KB y 1MB respectivamente) • Bus de datos de 64bits

  16. A5 (III) GPU PowerVR543 Controlador HDMI Gestión de Energía I/O Cortex A9 Cortex A9 P.C.V Cache P.D.V P.I.D 256MB DDR2 256MB DDR2

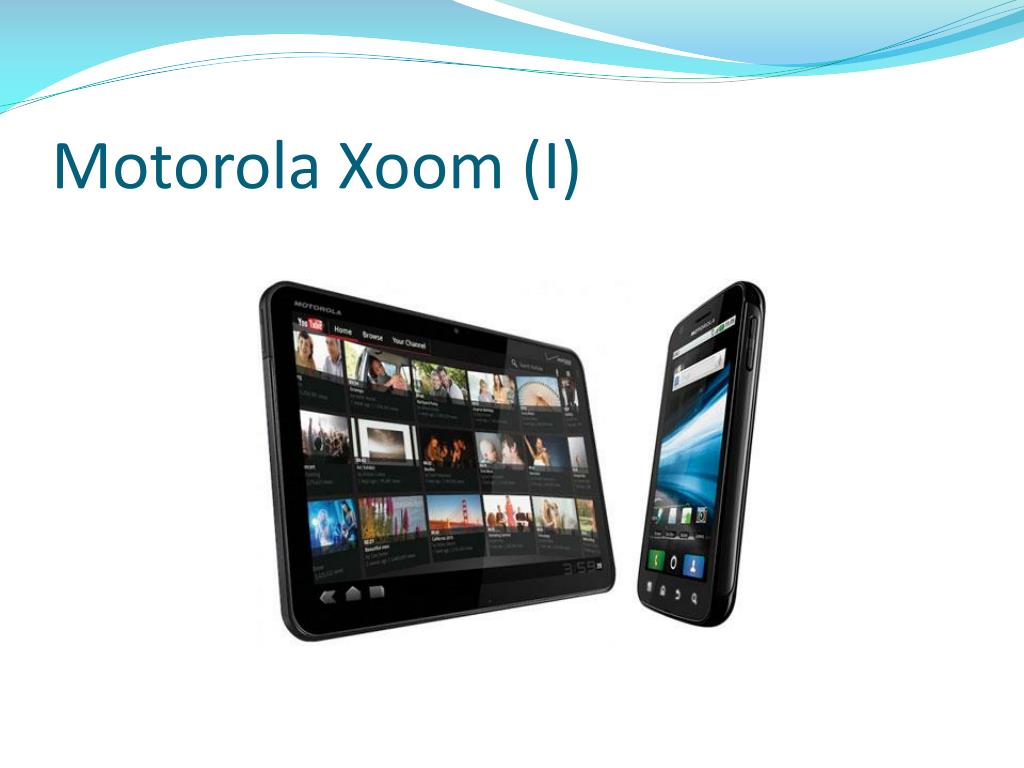

  17. Motorola Xoom (I)

  18. Motorola Xoom (II) • Características principales • Fue lanzado el 24 de febrero de 2011. • Primera tableta multimedia Motorola. • Basado en Android 3.0 Honeycomb, • Dimensiones: 249,1 x 167,8 x 12,9 mm. • Peso: 730 gr. • Precio: • 600$ versión wifi. • 800$ versión wifi + 3G.

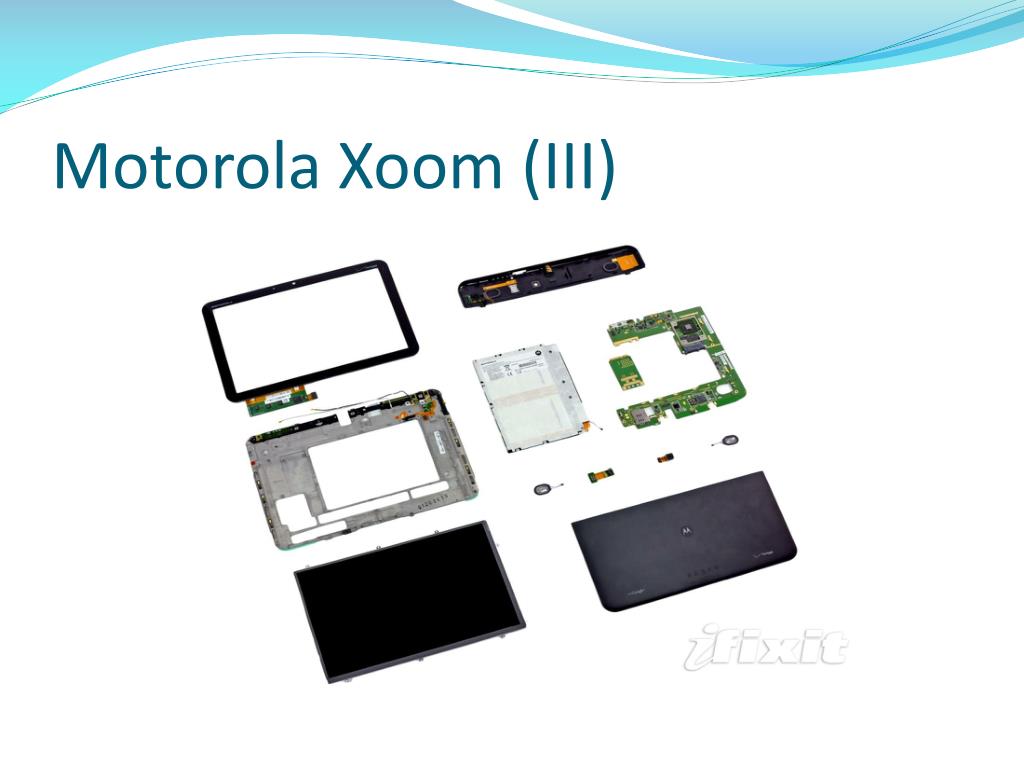

  19. Motorola Xoom (III)

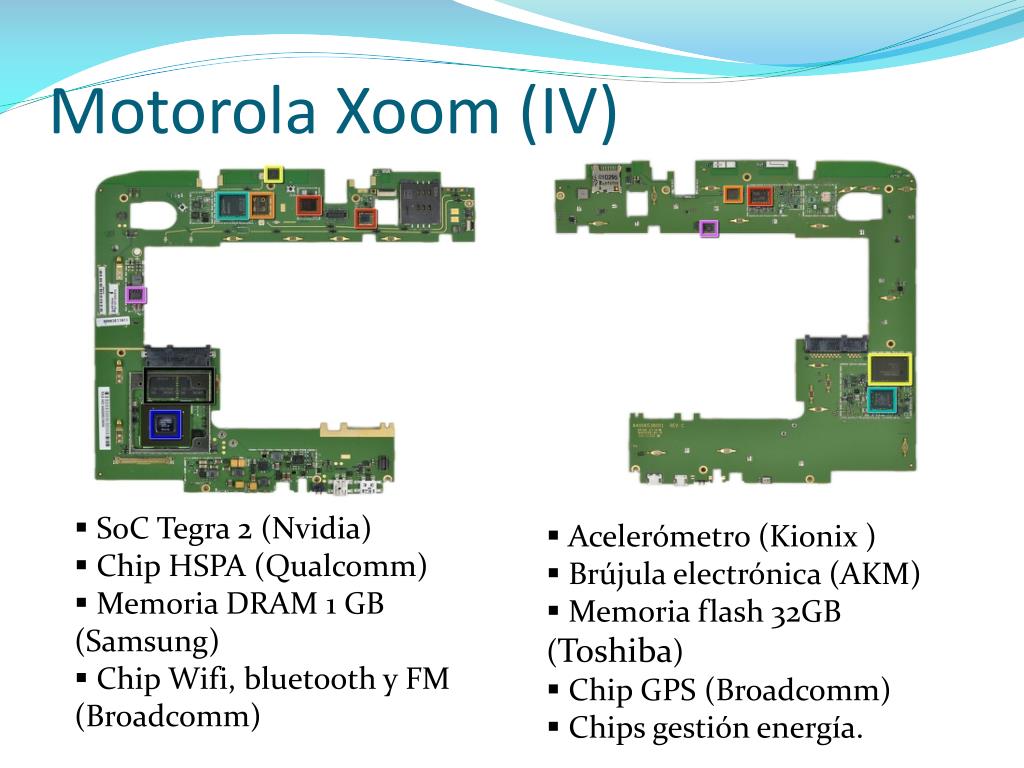

  20. Motorola Xoom (IV) • SoC Tegra 2 (Nvidia) • Chip HSPA (Qualcomm) • Memoria DRAM 1 GB (Samsung) • Chip Wifi, bluetooth y FM (Broadcomm) • Acelerómetro (Kionix ) • Brújula electrónica (AKM) • Memoria flash 32GB (Toshiba) • Chip GPS (Broadcomm) • Chips gestión energía.

  21. Tegra 2 (I) • Primer SoC orientado a dispositivos móviles con doble núcleo. • 8 procesadores independientes. • Procesamiento multitarea. • Alto rendimiento energético. • Bajo precio.

  22. Tegra 2 (II) • CPU ARM Cortex-A9 • ULP GeForce 333 MHz • Procesador de imágenes digitales. • Procesador de audio Portal Player. • Procesador ARM7 • Procesador de reproducción y codificación de video 1080p.

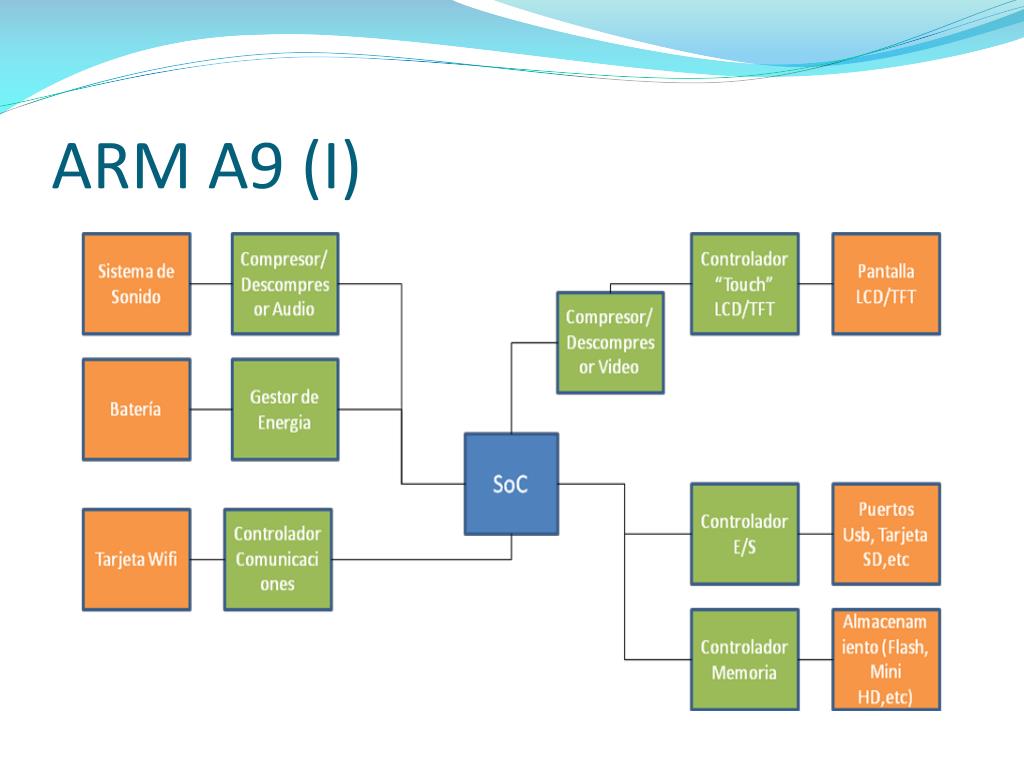

  23. ARM A9 (I)

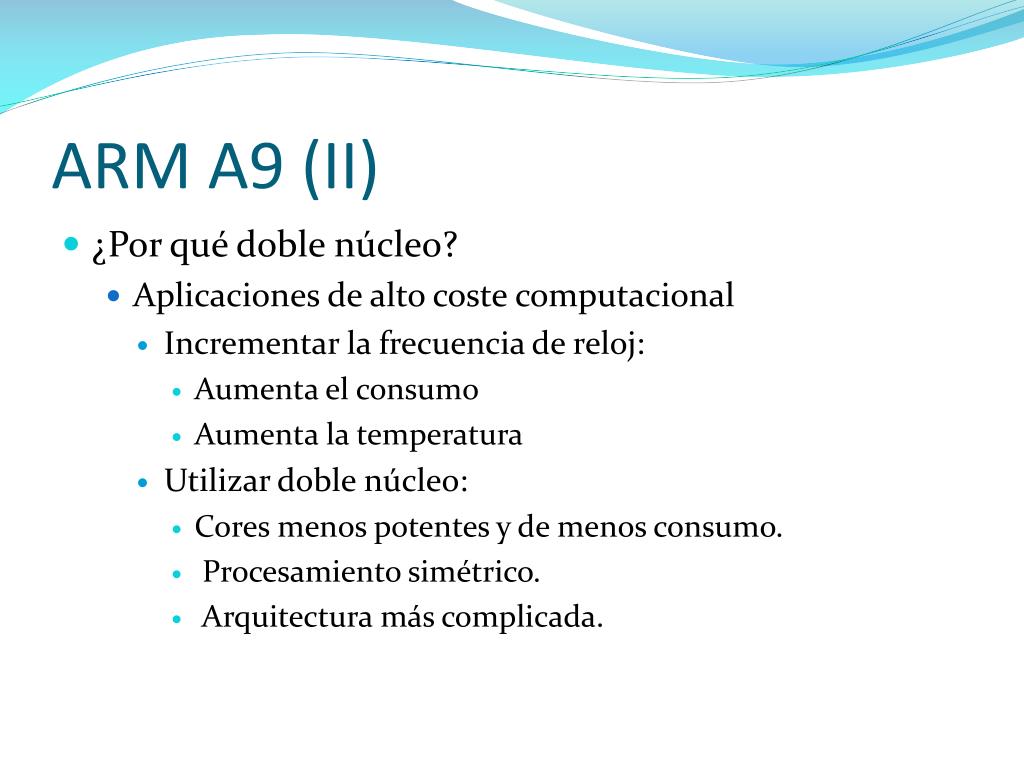

  24. ARM A9 (II) • ¿Por qué doble núcleo? • Aplicaciones de alto coste computacional • Incrementar la frecuencia de reloj: • Aumenta el consumo • Aumenta la temperatura • Utilizar doble núcleo: • Cores menos potentes y de menos consumo. • Procesamiento simétrico. • Arquitectura más complicada.

  25. ARM A9 (III) • Dos o más núcleos idénticos. • Comparten un sistema de memoria común. • Controlados por un solo S.O. • CPUs trabajan de forma independiente • Tecnología SMP • Carga más rápida de webs. • Menos consumo y mayor rendimiento por Watio. • Multitarea más rápida. • Respuesta más alta y suave de la interfaz. • Mayor calidad en los juegos y mejor experiencia de jugador.

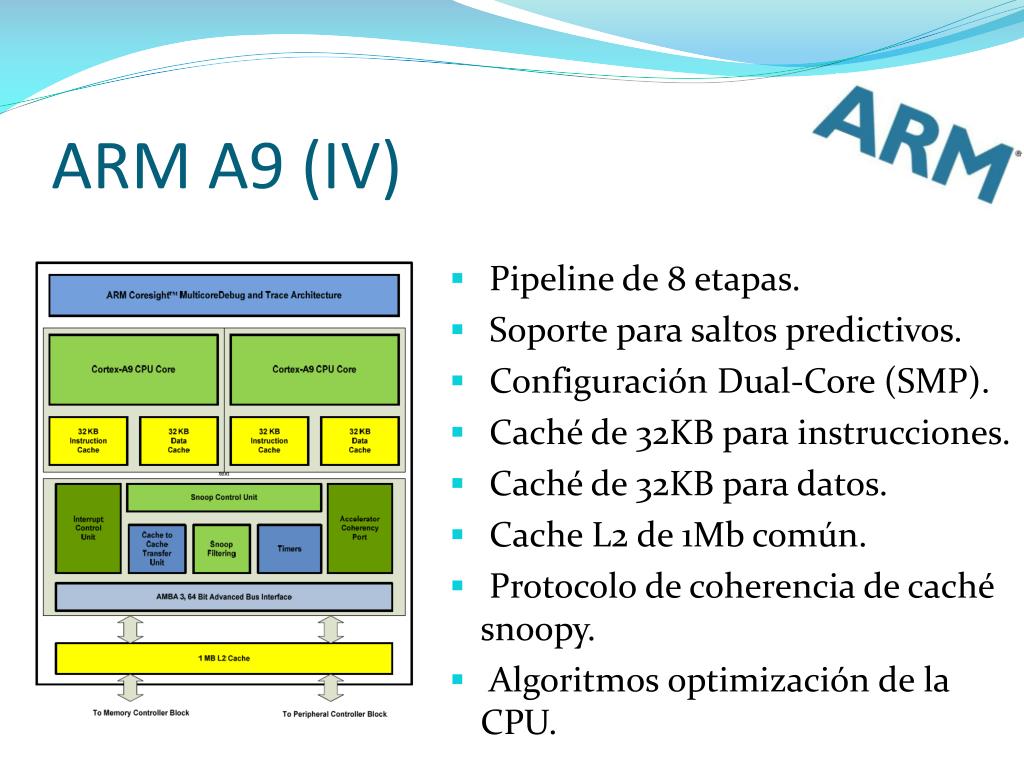

  26. ARM A9 (IV) • Pipeline de 8 etapas. • Soporte para saltos predictivos. • Configuración Dual-Core (SMP). • Caché de 32KB para instrucciones. • Caché de 32KB para datos. • Cache L2 de 1Mb común. • Protocolo de coherencia de caché snoopy. • Algoritmos optimización de la CPU.

  27. ARM A9 (V) • Eficiencia Energética (I)

  28. ARM A9 (VI) • Eficiencia energética (II)

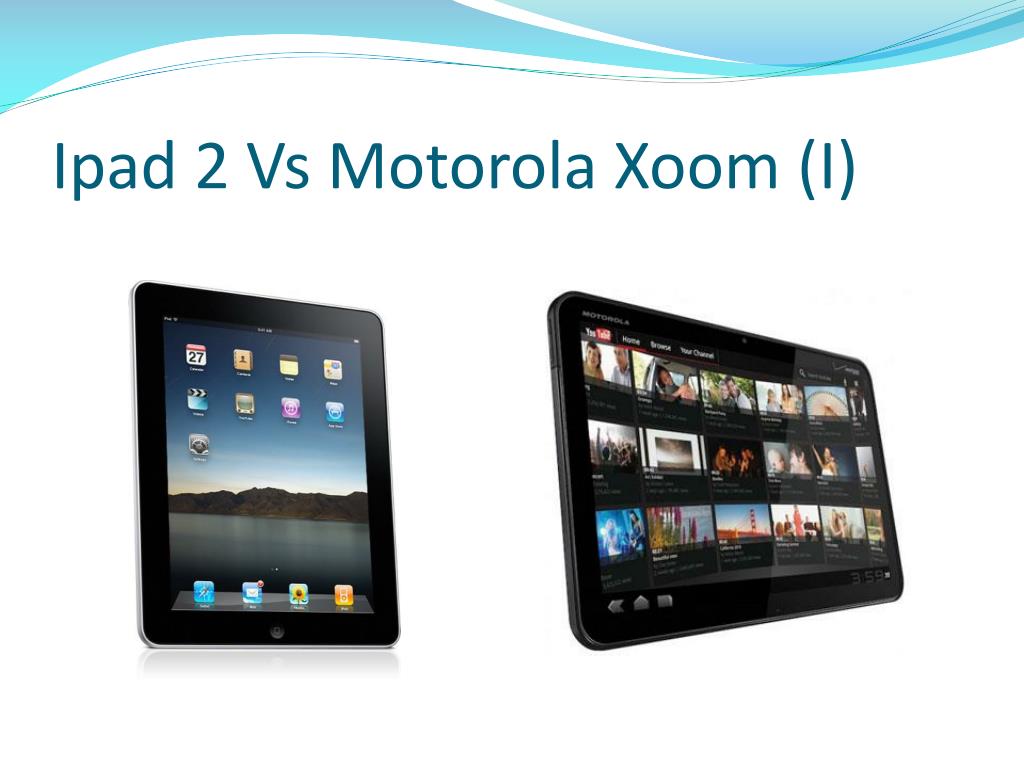

  29. Ipad 2 Vs Motorola Xoom (I)

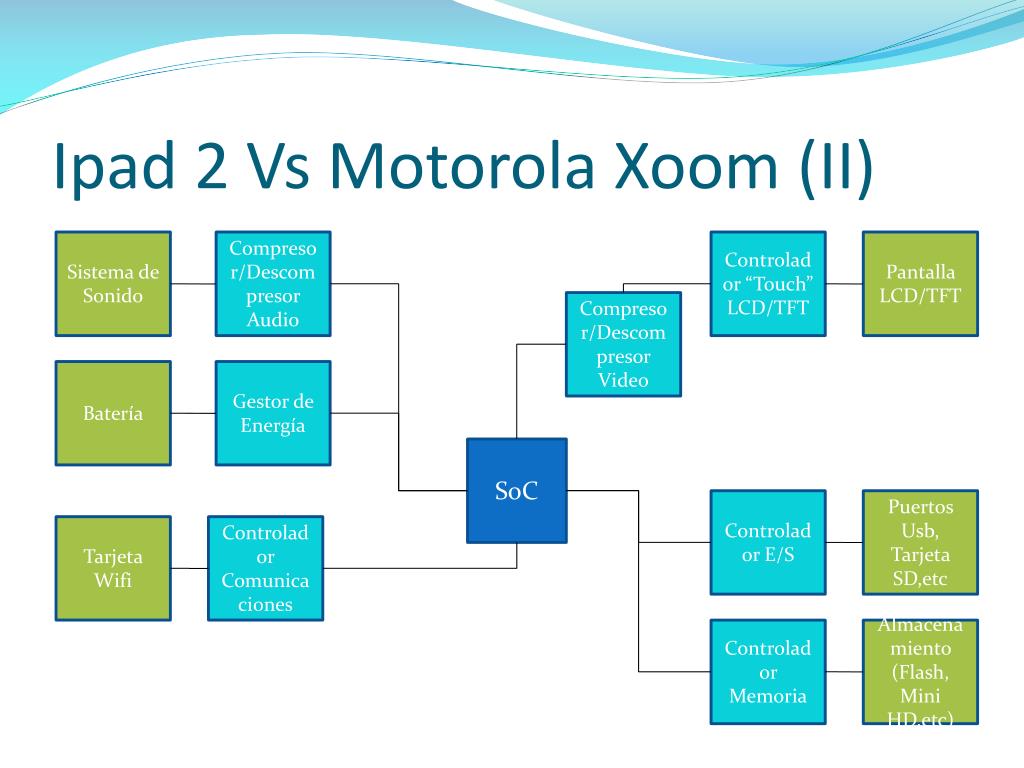

  30. Ipad 2 Vs Motorola Xoom (II) Sistema de Sonido Compresor/Descompresor Audio Controlador “Touch” LCD/TFT Pantalla LCD/TFT Compresor/Descompresor Video Batería Gestor de Energía SoC Controlador E/S Puertos Usb, Tarjeta SD,etc Tarjeta Wifi Controlador Comunicaciones Controlador Memoria Almacenamiento (Flash, Mini HD,etc)

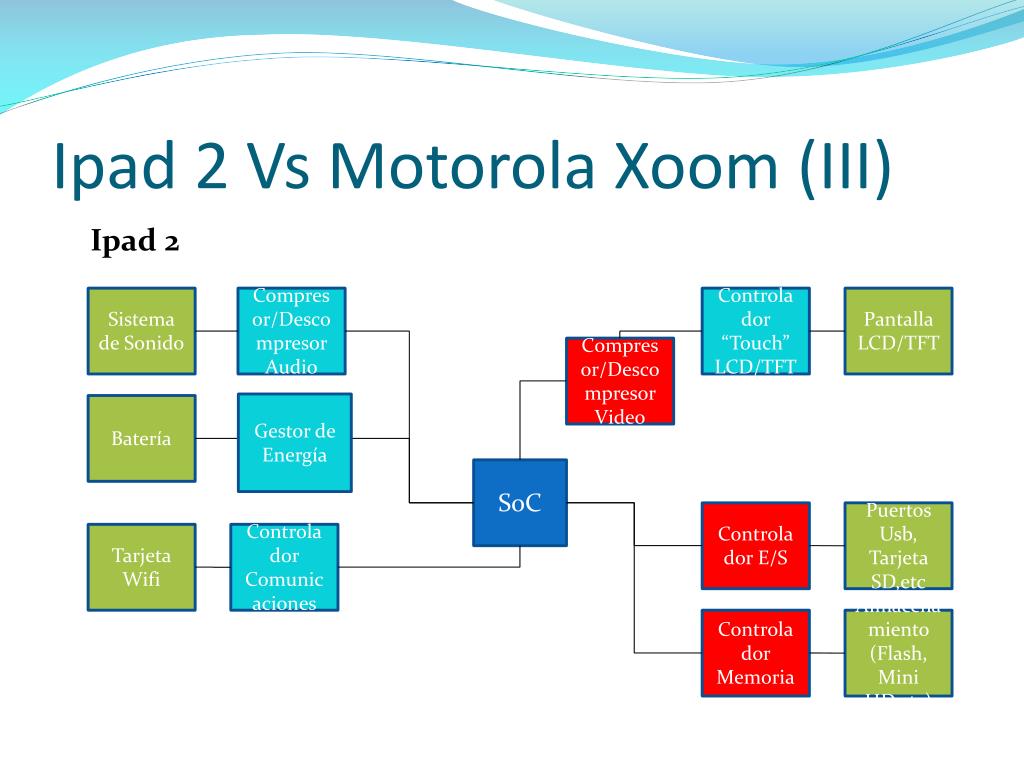

  31. Ipad 2 Vs Motorola Xoom (III) Sistema de Sonido Compresor/Descompresor Audio Controlador “Touch” LCD/TFT Pantalla LCD/TFT Compresor/Descompresor Video Ipad 2 Batería SoC Gestor de Energía Controlador E/S Puertos Usb, Tarjeta SD,etc Tarjeta Wifi Controlador Comunicaciones Controlador Memoria Almacenamiento (Flash, Mini HD,etc)

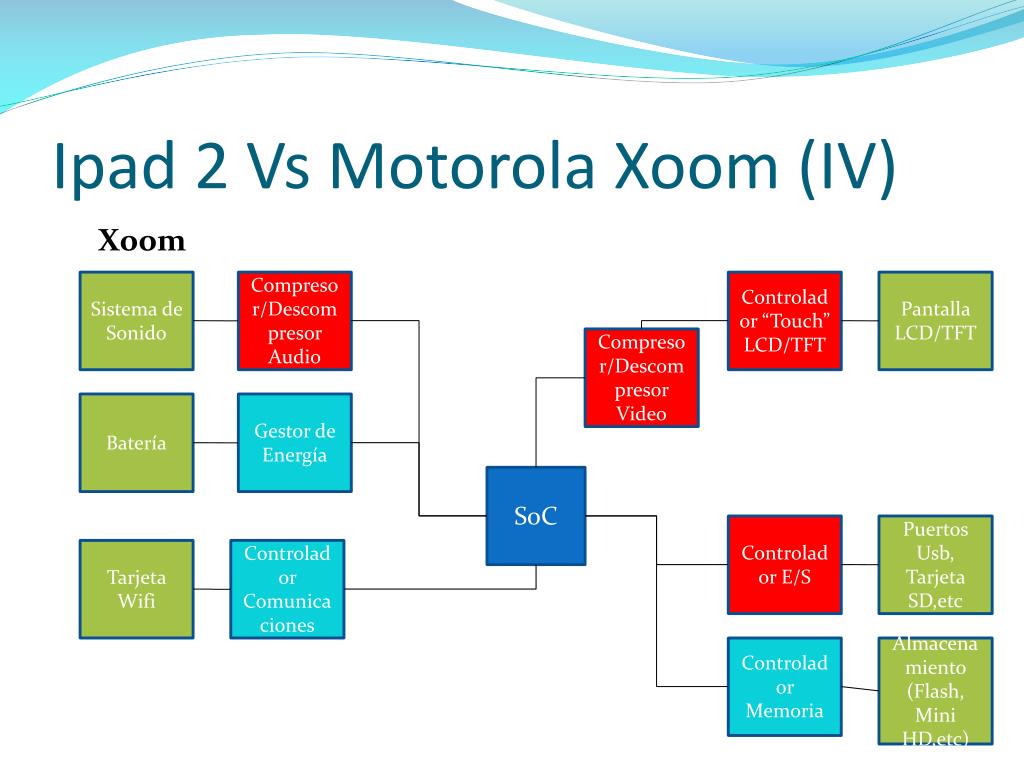

  32. Ipad 2 Vs Motorola Xoom (IV) Sistema de Sonido Compresor/Descompresor Audio Controlador “Touch” LCD/TFT Pantalla LCD/TFT Compresor/Descompresor Video Xoom Batería Gestor de Energía SoC Controlador E/S Puertos Usb, Tarjeta SD,etc Tarjeta Wifi Controlador Comunicaciones Controlador Memoria Almacenamiento (Flash, Mini HD,etc)

  33. Ipad 2 Vs Motorola Xoom (V)

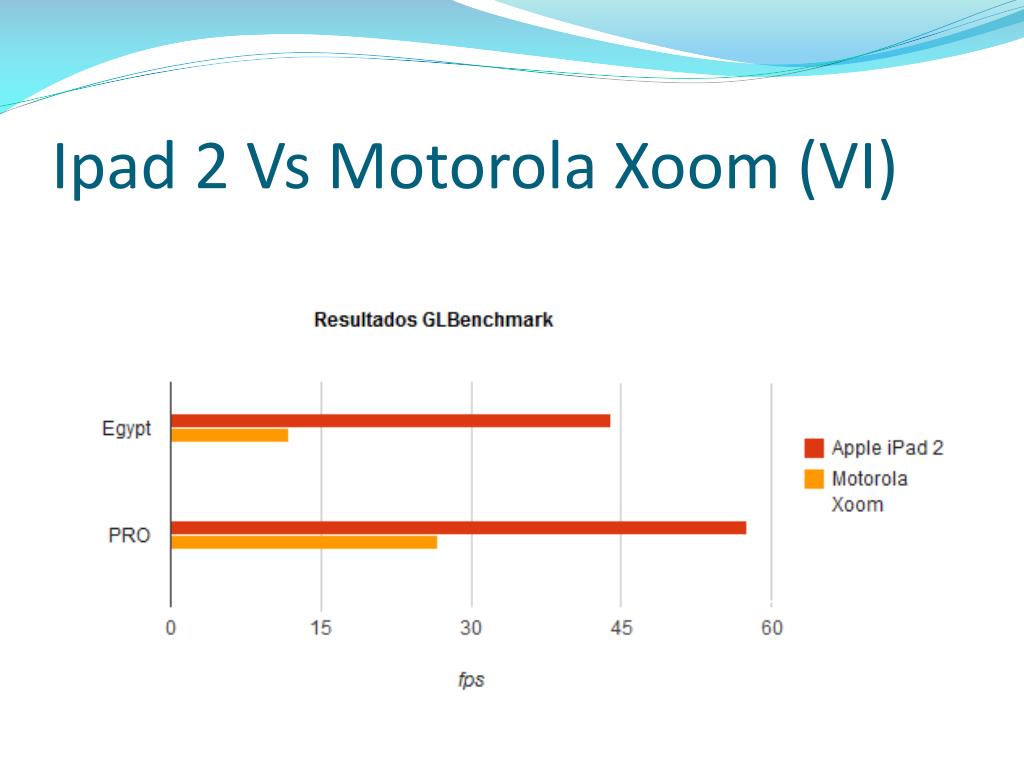

  34. Ipad 2 Vs Motorola Xoom (VI)

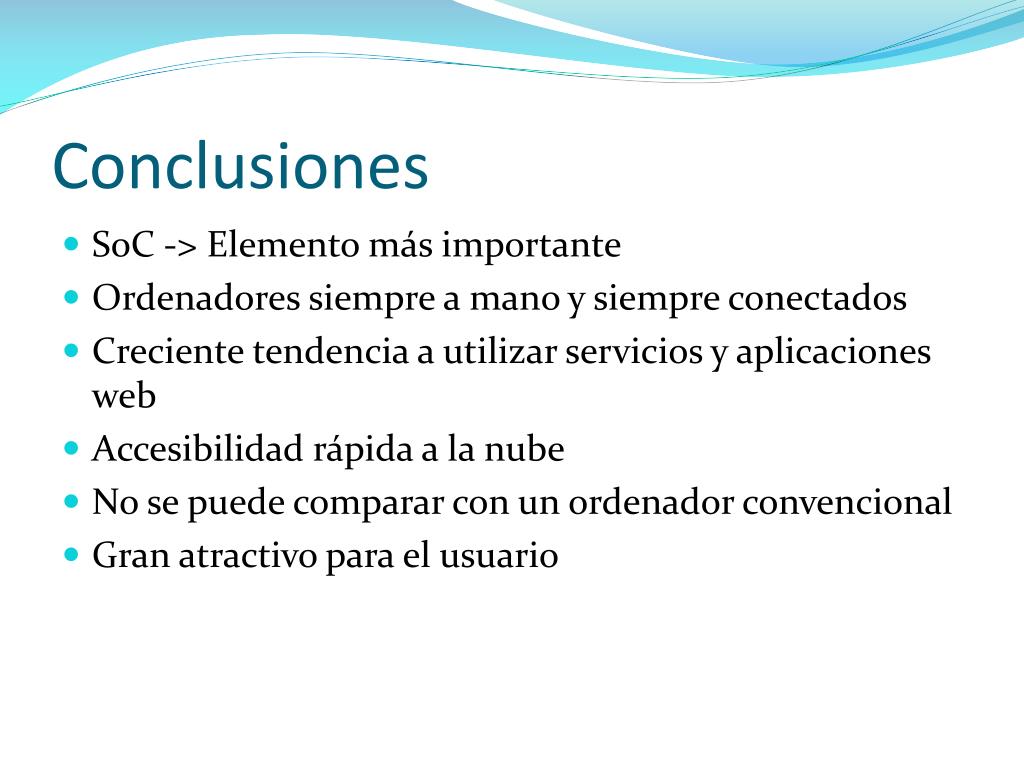

  35. Conclusiones • SoC -> Elemento más importante • Ordenadores siempre a mano y siempre conectados • Creciente tendencia a utilizar servicios y aplicaciones web • Accesibilidad rápida a la nube • No se puede comparar con un ordenador convencional • Gran atractivo para el usuario
