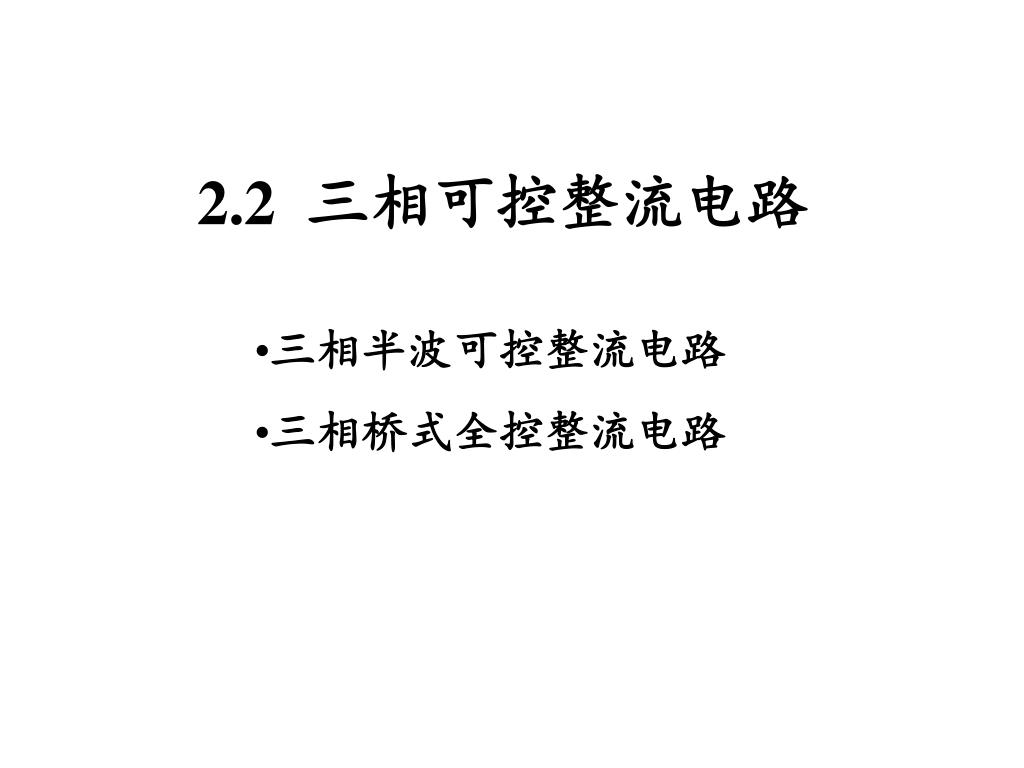

  1. 2.2 三相可控整流电路 三相半波可控整流电路 三相桥式全控整流电路

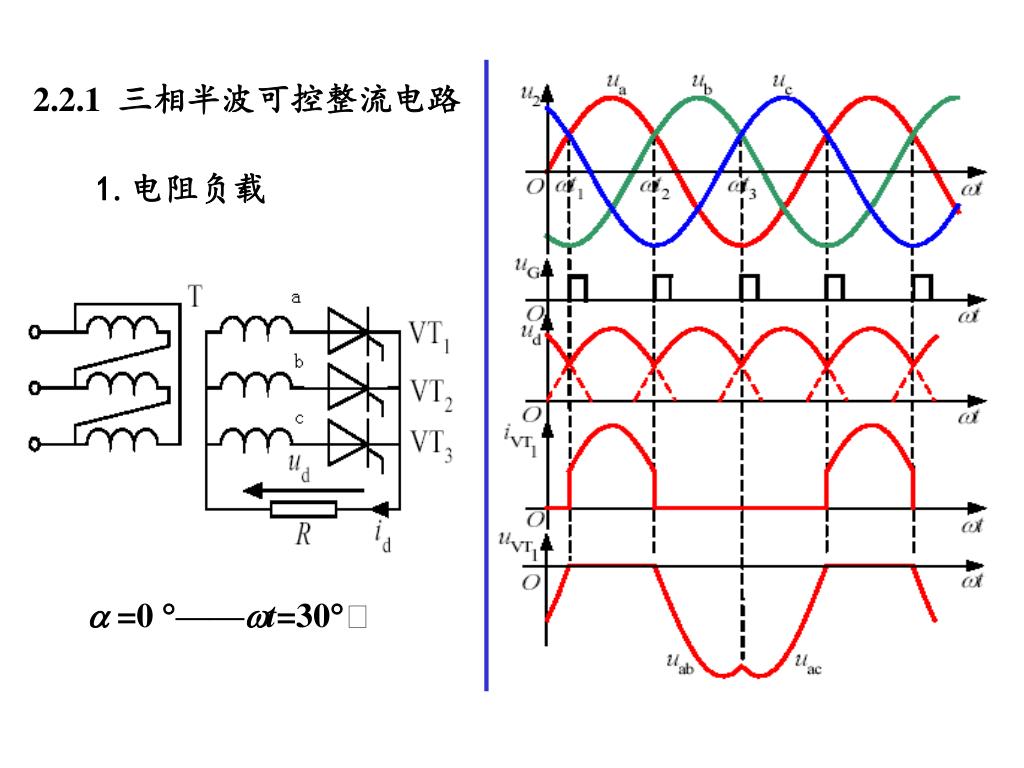

  2. 2.2.1 三相半波可控整流电路 1.电阻负载 a =0 ——wt=30

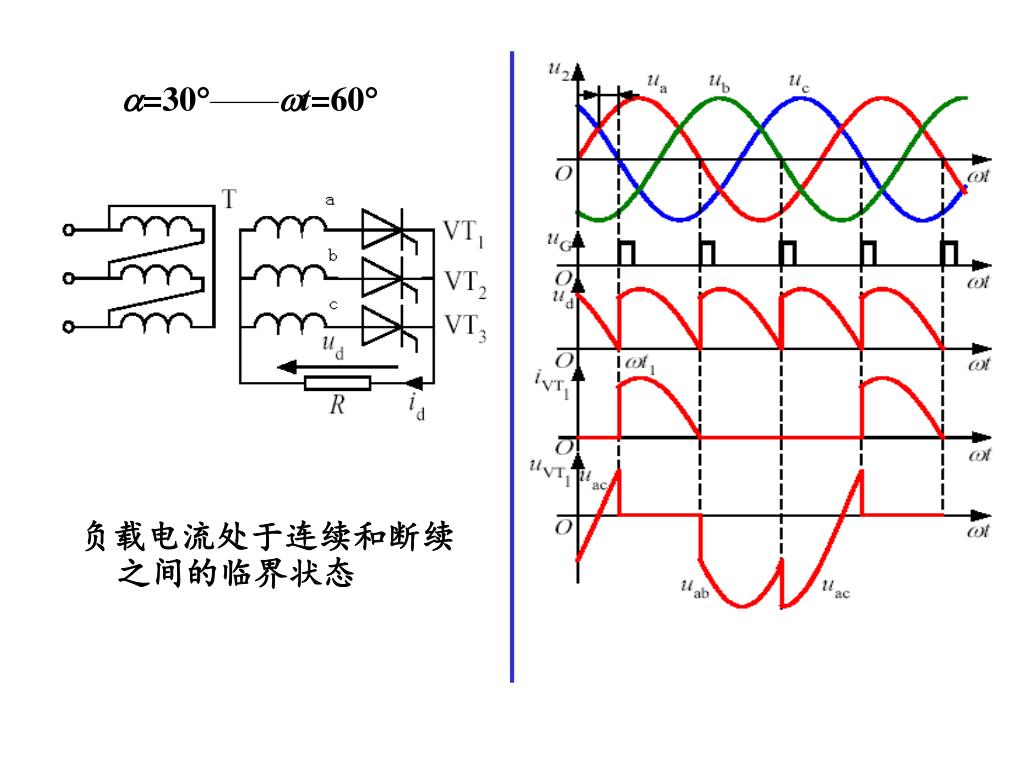

  3. a=30——wt=60 负载电流处于连续和断续之间的临界状态

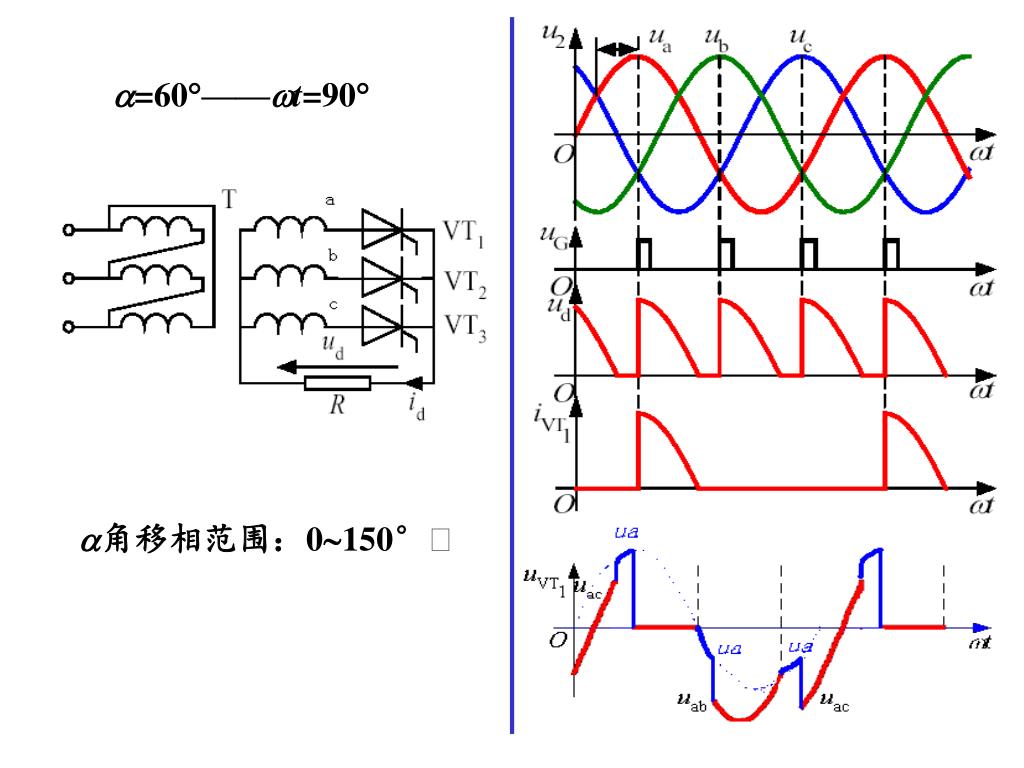

  4. a=60——wt=90 a角移相范围：0~150°

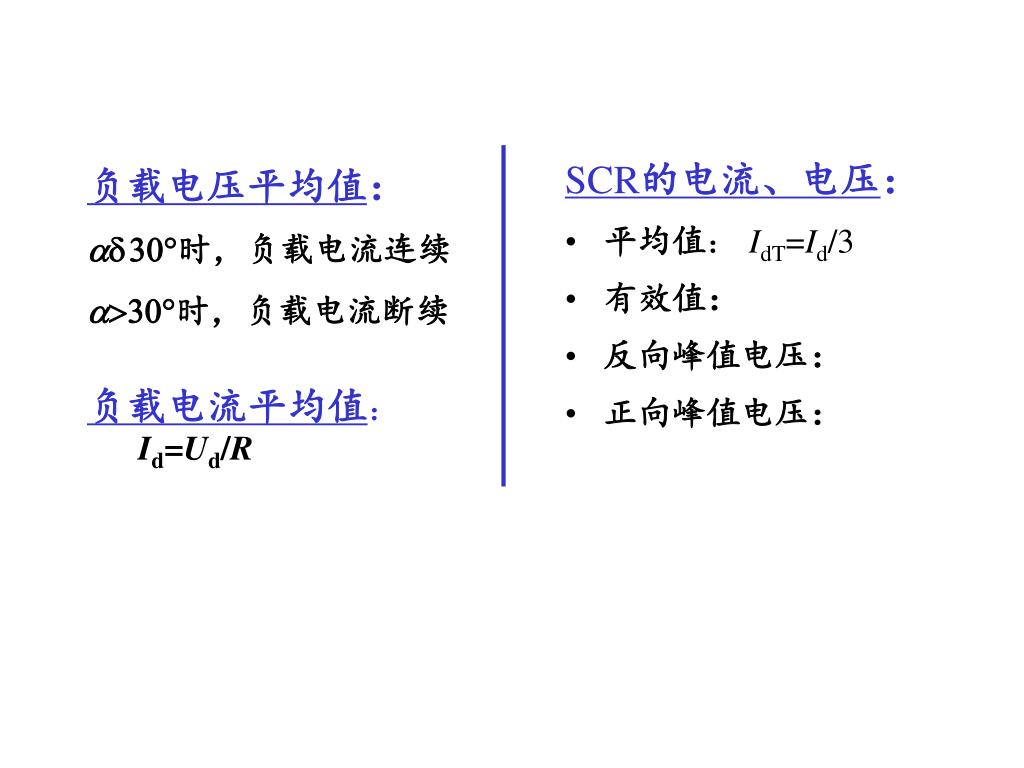

  5. 负载电压平均值： a≤30时，负载电流连续 a>30时，负载电流断续 负载电流平均值：Id=Ud/R SCR的电流、电压： • 平均值： IdT=Id/3 • 有效值： • 反向峰值电压： • 正向峰值电压：

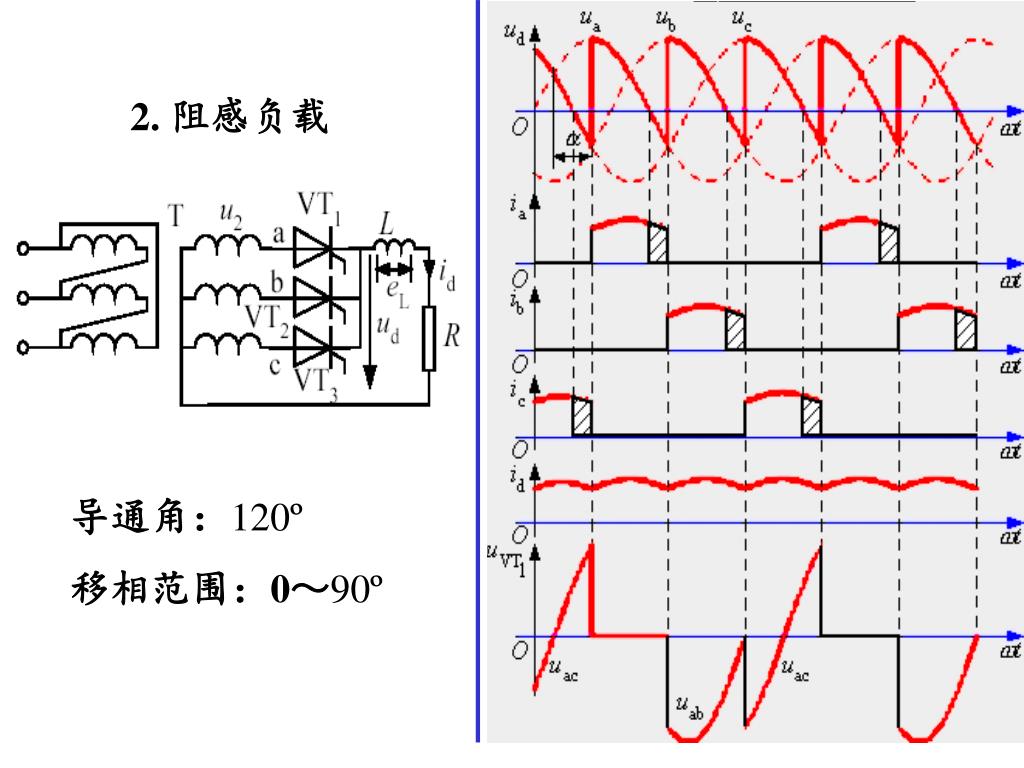

  6. 2. 阻感负载 导通角：120º 移相范围：0～90º

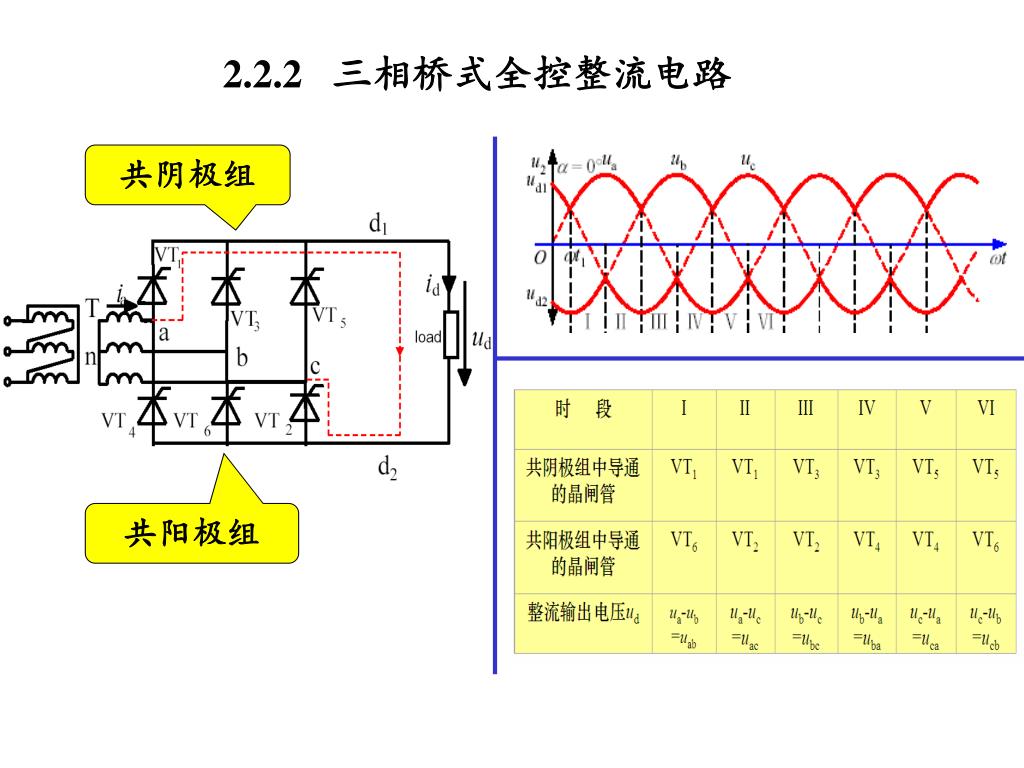

  7. 2.2.2 三相桥式全控整流电路 共阴极组 共阳极组

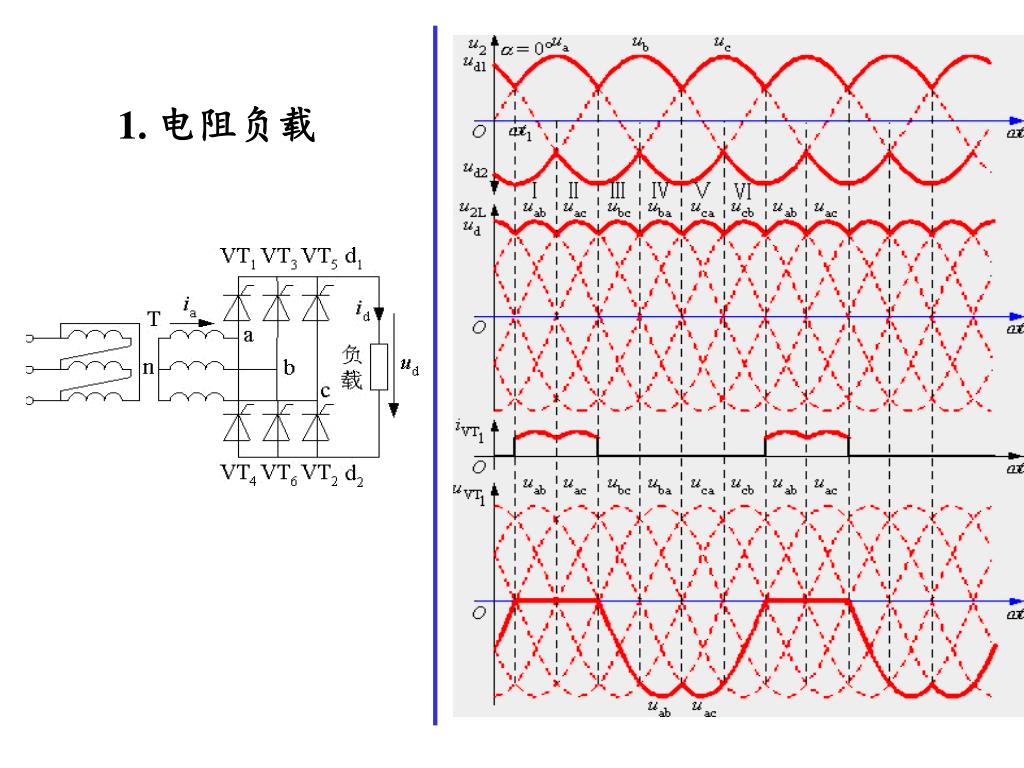

  8. 1. 电阻负载

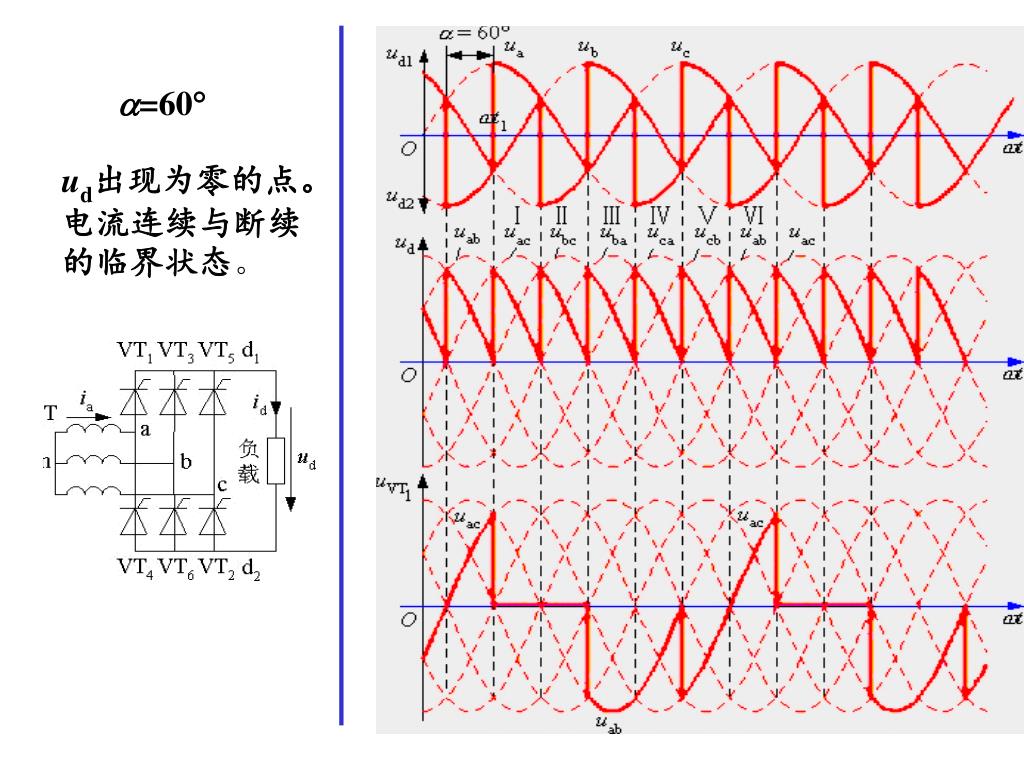

  9. a=60 ud出现为零的点。电流连续与断续的临界状态。

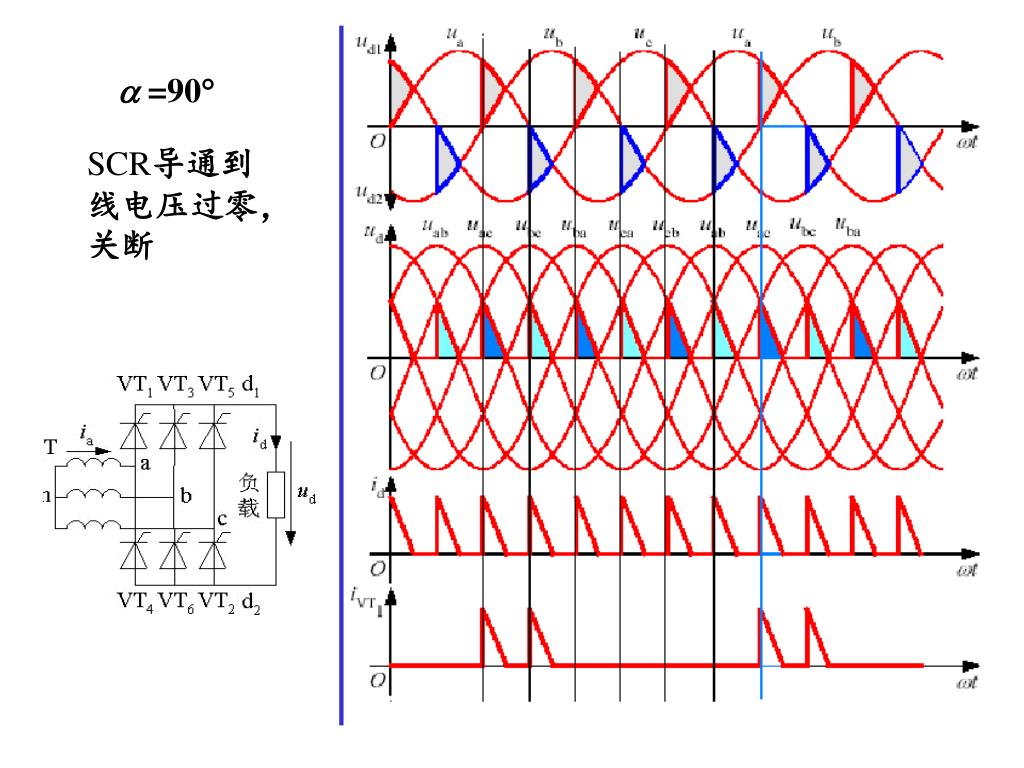

  10. a =90 SCR导通到线电压过零，关断

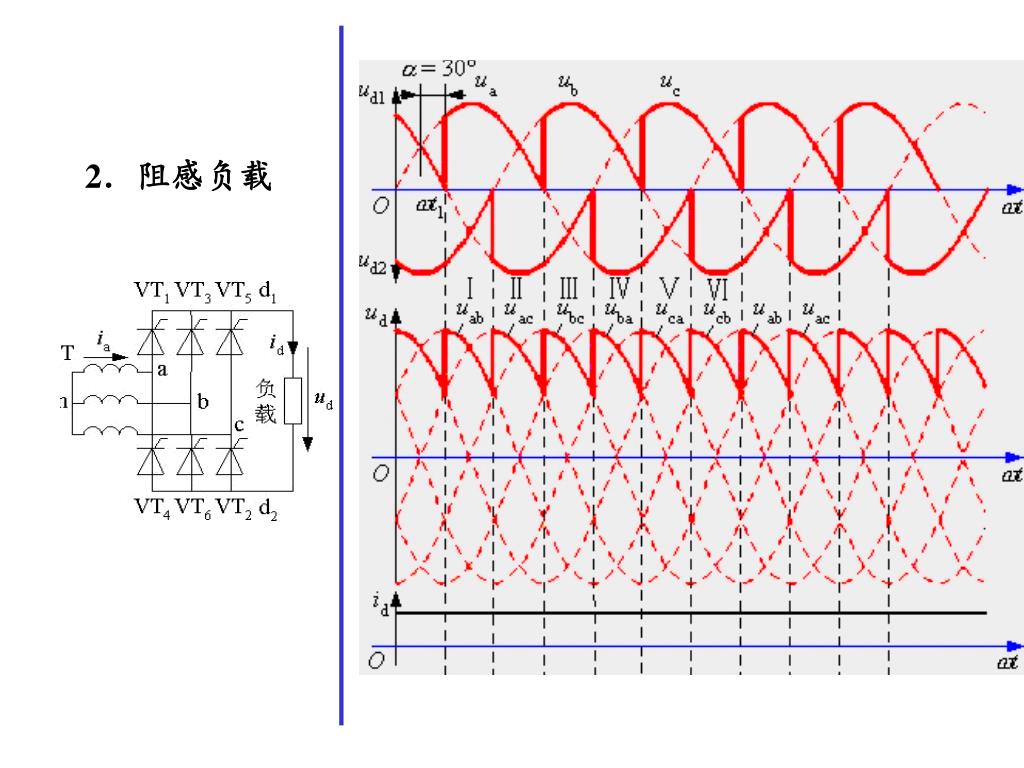

  11. 2．阻感负载

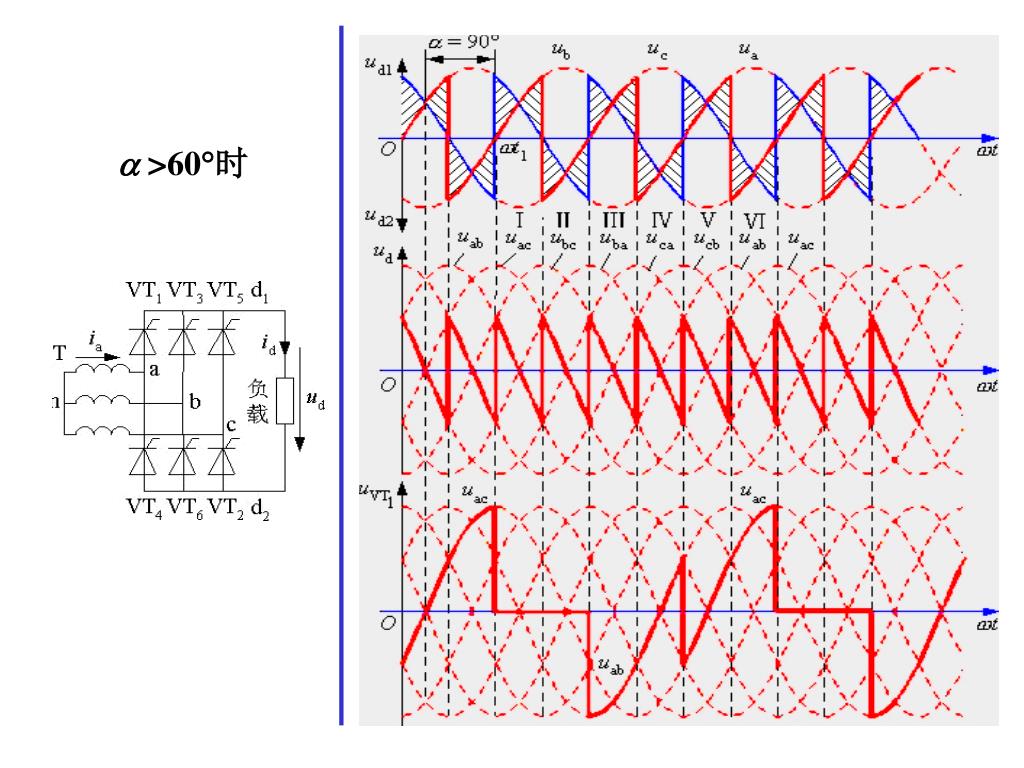

  12. a >60时

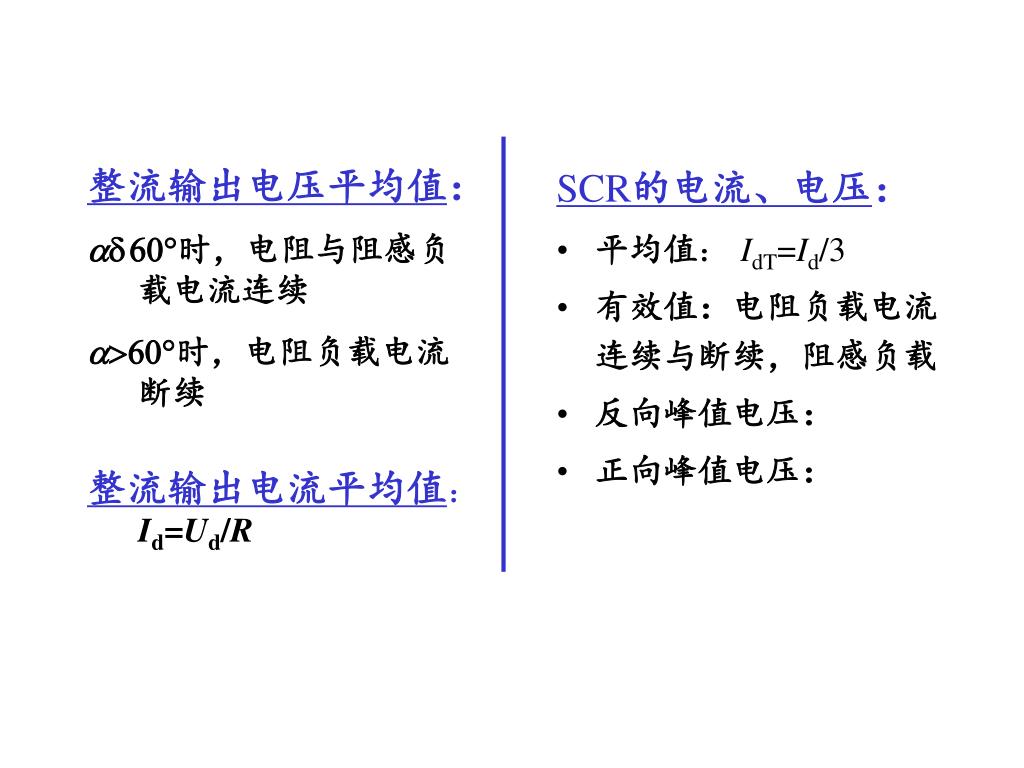

  13. 整流输出电压平均值： a≤60时，电阻与阻感负载电流连续 a>60时，电阻负载电流断续 整流输出电流平均值：Id=Ud/R SCR的电流、电压： • 平均值： IdT=Id/3 • 有效值：电阻负载电流连续与断续，阻感负载 • 反向峰值电压： • 正向峰值电压：
