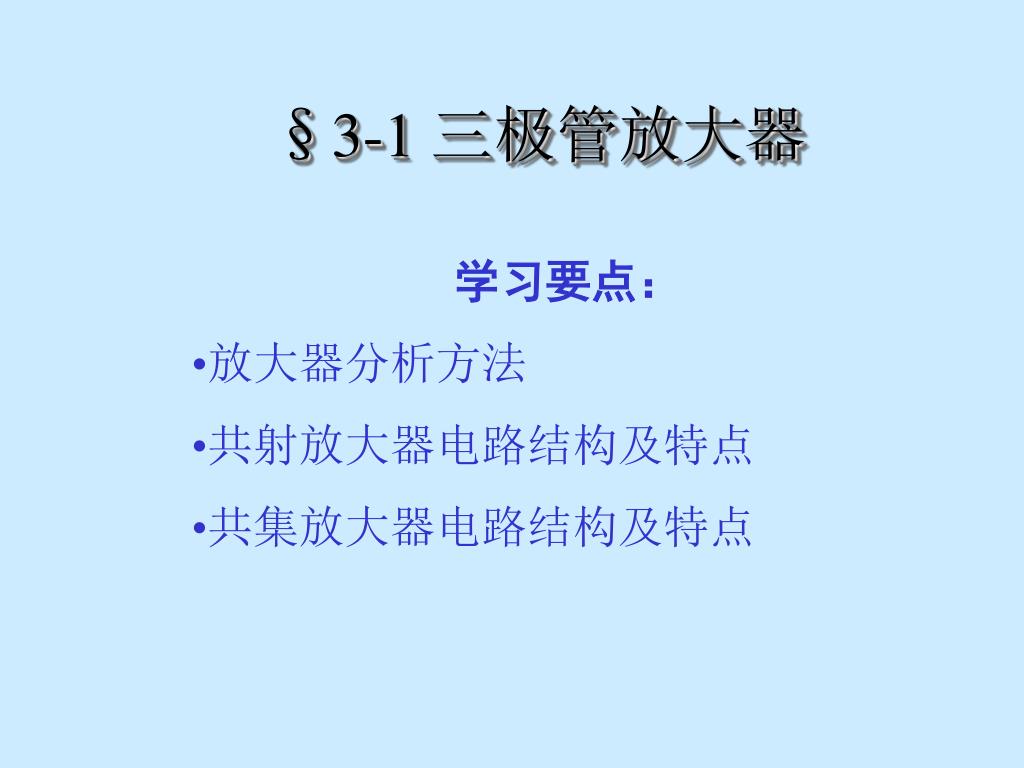

  1. §3-1 三极管放大器 • 学习要点： • 放大器分析方法 • 共射放大器电路结构及特点 • 共集放大器电路结构及特点

  2. 三极管放大器 3-1-1 信号的输入和输出 3-1-2 三种组态放大器及电路构成 3-1-3 放大电路的分析方法 3-1-4 共射放大器 3-1-5 共集放大器 3-1-6 共基放大器 3-1-7 三种组态放大器的性能比较

  3. 3-1-1 信号的输入和输出 完整放大电路的构成——信号源、放大器、输出负载 以上三者的连接方式分—— 1）直接耦合：可放大交、直流信号，但静态工作点不稳定 2）阻容耦合：只能放大交流信号，但静态工作点稳定 3）变压器耦合：可放大交、直流信号，但静态工作点不稳定 电路如图

  4. 3-1-2 三种组态放大器及电路构成 放大器分类：共射、 共集、共基放大器

  5. 以共射放大器为例说明放大电路的结构 其中：uS、RS——信号源（要放大的信号） RL——负载或集电极负载电阻（接收信号） C1、C2——耦合电容（传递交流、隔离直流） 其它部分——放大器（将小信号放大） 在放大器中：V——三极管是核心元件（电流放大作用） VCC——直流电源（通过电阻RC、RB提供三极 管合适的静态偏置，另一方面为电路提 供能量） RC、RB——静态偏置电阻（提供三极管合适的 静态偏置） ui、uo——设定放大器的输入、输出电压 RE、CE ——稳定静态工作点

  6. 3-1-3 放大电路的分析方法 包括——1）直流分析：由直流通路入手 2）交流分析：又称“微变等效电路法”。由交流通路和 微变等效电路入手 下面通过具体电路详细介绍。 3-1-4 共射放大器 共射放大器包括：1）固定偏置 2）分压偏置两种 下面以分压偏置放大器为例介绍放大电路的分析方法.

  7. 三极管分压偏置共发射极放大器

  8. I1 ICQ C IBQ UBQ= UCEQ B E IEQ= I2 IEQ IBQ= １.直流通路与静态工作点 UBEQ＝0.7V(Si管) UBEQ＝0.3V(Ge管) ICQ=IEQ－IBQ UCEQ＝VCC－RCICQ－REIEQ

  9. 其中： 2.交流通路与主要性能参数 其中　R12＝RB1//RB2 (1)电压放大倍数： (2)输入电阻： Ri＝RB1//RB2//rbe (3)输出电阻： R0＝RC

  10. 例1. 如图示分压偏置共射放大器，RB1=75kΩ、RB2=18kΩ、RC=4KΩ、RE＝1kΩ、RL＝4kΩ、VCC＝9V，三极管为硅管 β＝50，（1）试求静态工作点Q；（2）若更换管子使β变为100，确定此时的静态工作点；（3）求Au，Ri，Ro （β＝100时）。 分析过程引导学生完成

  11. 共射放大器性能小结 • 电压放大倍数较大，输出电压与输入电压反相； • 输入电阻大小适中，一般为几kΩ； • 输出电阻大小也适中，一般为几kΩ。

  12. 例2.图示固定偏置共射放大器，已知三极管为硅管，β＝ 50 ，求：（1）静态工作点Q；（2）电压放大器数Au及输入、输出电阻Ri、Ro。 分析过程引导学生完成

  13. 静态工作点的重要性： 1）合适的静态工作点可保证放大器不失真的放大信号。 a)为输入信号; b）因工作点太高引起的饱和失真； c）因工作点太低引起的截止失真; 2）一般： IBQ为几十微安、ICQ为几~二十几毫安、UCEQ为 几~十几伏。在三极管输出特性曲线上对应一点，称为 “静态工作点”并用Q表示。见书P158 3）当静态工作点Q不合适时，可通过调节RB电阻改变。 4）此电路的缺点：静态工作点受温度影响大

  14. 3-1-5 共集放大器 射极跟随器（射随器）

  15. IBQ= ICQ C IBQ UCEQ B E IEQ １.直流通路与静态工作点 ICQ=βIBQ IEQ=(1+β)IBQ UCEQ＝VCC－REIEQ

  16. 其中： R0＝RE// （低） 2.交流通路与主要性能参数 (1)电压放大倍数： 一般满足：Au≈1 (2)输入电阻： Ri＝RB//[rbe+(1+β)(RE//RL)] ≈ rbe+(1+β)(RE//RL)　　（高） (3)输出电阻：

  17. 共集放大器性能小结 • 电压放大倍数约等于１，但具有电流放大作用，输出电压与输入电压同相； • 输入电阻高，一般为几十kΩ； • 输出电阻低，一般为十几至几十Ω； • 共集放大器又叫做电压跟随器，简称为射随器。

  18. 3-1-6 共基放大器 三极管共基极放大器

  19. １.直流通路与静态工作点

  20. I1 ICQ C IBQ UBQ= UCEQ B E IEQ= I2 IEQ IBQ= １.直流通路与静态工作点 UBEQ＝0.7V(Si管) UBEQ＝0.3V(Ge管) ICQ=IEQ－IBQ

  21. Ri＝RE//rbe (低) R0＝RC (较高) 其中： 2.交流通路与主要性能参数 (1)电压放大倍数： (2)输入电阻： (3)输出电阻：

  22. 共基放大器性能小结 • 电压放大倍数较大，输出电压与输入电压同相； • 输入电阻很小，一般为十几至几十Ω； • 输出电阻适中，一般为几kΩ；

  23. 3-1-7 三种组态放大器的性能比较 ——见书P168 放大器性能的稳定—— 不稳定原因：温度变化和更换三极管（β变化） 采取措施：二极管基极补偿分偏置电路。 课后小结——见黑板

  24. 课前复习及提问：１.三极管有哪3种组态？怎样确定？课前复习及提问：１.三极管有哪3种组态？怎样确定？ （每次一个问题）　 ２.共射放大器的直流通路、交流通路、微变 等效电路画法？共射放大器的特点？ 3.共集电路又称为什么？其特点？ 思考题：P173 4 作业题：P219 3-1 、 3-2 、3-3(b) 预习内容：多级放大器放大倍数、输入/出电阻的计算
