«Энергосистема «Урал» филиал ОАО «Фортум»

1. «Энергосистема «Урал» филиал ОАО «Фортум» Доронин А.Ю. Вице-президент , исполнительный директор- Директор филиала Энергосистема «Урал» ОАО «Фортум»

2. Энергосистема «Урал»- Челябинск и Челябинская область • ОАО «Фортум» принадлежат: • 5 действующих электростанций: 4 в городе Челябинск и 1 в п. Новогорный; • Челябинские тепловые сети (ЧТС); • Компания, занимающаяся ремонтом и техобслуживанием. • Электрическая мощность – 1 323 МВт • Тепловая мощность – 6108 Гкал/час, основной поставщик тепловой энергии в регионе • Ежегодная выработка – около 8 000 млн.кВт∙ч электроэнергии и около 10 000 тыс.Гкалтепловой энергии • Рост спроса на электроэнергию в Челябинской области в 2012 году составил около 3,3% Челябинская ГРЭС Аргаяшская ТЭЦ Челябинские тепловые сети Челябинск Челябинская ТЭЦ -1 Челябинская ТЭЦ -2 Челябинская ТЭЦ -3

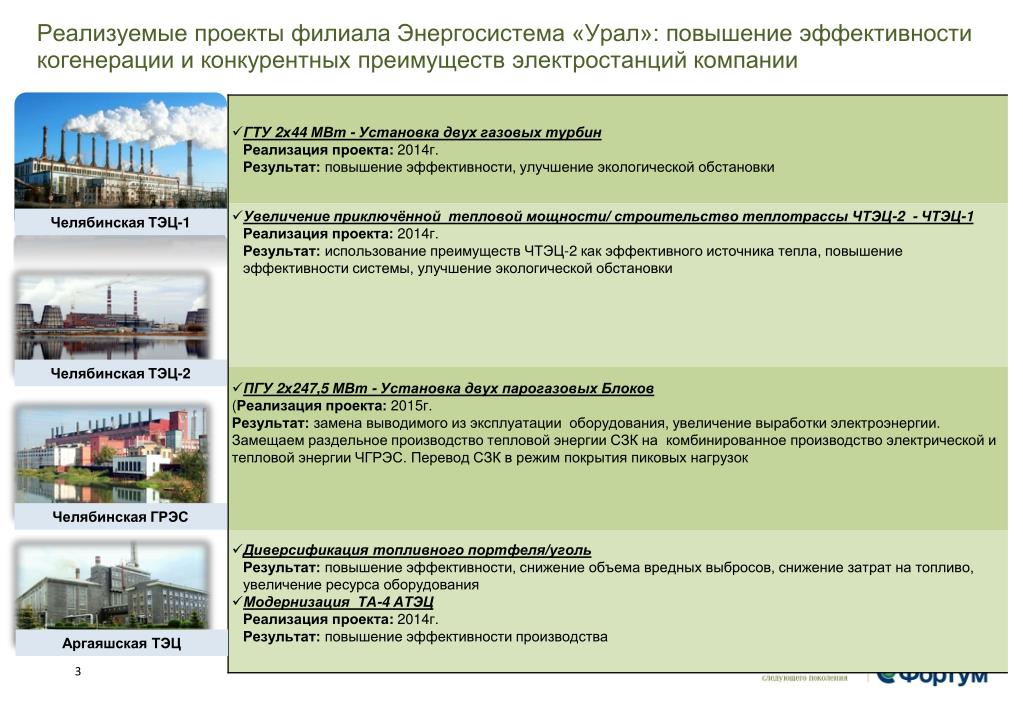

3. Реализуемые проекты филиала Энергосистема «Урал»: повышение эффективности когенерации и конкурентных преимуществ электростанций компании Челябинская ТЭЦ-1 Челябинская ТЭЦ-2 Челябинская ГРЭС Аргаяшская ТЭЦ 3

4. Комплексная реконструкция ЧГРЭС состроительством 2 ПГУ по 247,5 МВт Старые мощности Новые мощности ПГУ 2х247,5 МВт Ввод в эксплуатацию – 2015 г. Вывод из эксплуатации – 2016 г. 495 МВт 370 г/кВт*ч 220 мг/м³ 700 Гкал/ч 814 Гкал/ч 210 г/кВт*ч 25 мг/м³ 82 МВт Удельный расход топлива на отпуск электроэнергии Электрическая мощность Тепловая мощность Выбросы NOx 31% КПД цикла оборудования 52% 4

5. Существующие мощности Существующие мощности + новые ГТУ 2х44 МВт ЧТЭЦ-1: эффективность мощностей до и после ввода ГТУ 2х44 МВт Ввод в эксплуатацию – 2014 г. 237МВт 390 г/кВт*ч 270 мг/м³ 1341 Гкал/ч 1341 Гкал/ч 260 г/кВт*ч 155 мг/м³ 149 МВт Тепловая мощность Электрическая мощность Выбросы NOx Удельный расход топлива на отпуск электроэнергии 31,5% КПД цикла оборудования 38%

6. Общая характеристика системы теплоснабжения г.Челябинска • Реализуемые инвестиционные проекты в сфере теплоснабжения: • Пилотный проект «Модернизация системы теплоснабжения г.Челябинска» • разработка схемы теплоснабжения г.Челябинска; • повышение качества и надежности теплоснабжения потребителей г. Челябинска; • сглаживание роста тарифов на тепловую энергию за счёт внедрения эффективных технологий производства; • выявление основных источников неэффективности централизованного теплоснабжения и создание саморегулируемой системы, не допускающей низкоэффективные решения и неэффективных собственников. • Производство тепловой энергии • Передача тепловой энергии: • магистральные тепловые сети– • ОАО «УТСК» (протяженность– 364 км) • распределительные тепловые сети– • МУП (протяженность– 950 км)

7. Интеграция источников когенерации Соединение на первом подэтапе двух источников ЧТЭЦ-3 и СЗК в кольцевую схему позволило обеспечить теплоснабжение с требуемыми параметрами в любом месте «закольцованной» части и подключение новых потребителей, а также получить экономический эффект за счет производства тепла на наиболее энергоэффективной станции. Использование преимуществ ЧТЭЦ-2 как эффективного источника тепла Увеличение электрической нагрузки ЧТЭЦ-1 2011 г. Мероприятия: строительство третьей тепломагистрали от Челябинской ТЭЦ-3 диаметром 1000 мм длиной 7.5 км, реконструкция перекачивающей насосной станции №4 с работой ее в автоматизированном режиме. Эффект: загрузка третьего энергоблока ЧТЭЦ-3 с переводом на нее 18% тепловой нагрузки Челябинской ГРЭС и 20% нагрузки Северо-западной котельной; обеспечение резерва по подключению потребителей 2013 г. Мероприятие- строительство тепломагистрали между ЧТЭЦ-1 и ЧТЭЦ-2. Длина магистрали - 4 км, диаметр - 1200 мм, пропускная способность – 7000 т/ч. Эффект: преимущества ЧТЭЦ-2 как эффективного источника тепла. Подключение новых потребителей в Ленинском районе города Наиболее эффективная ТЭЦ со свободными мощностями Менее эффективная станция с дефицитом мощности Водогрейная котельная с дефицитом мощности

8. Энергоэффективность на уровне потребления: анализ действующих ИТП • Исходные данные: • Анализ эффективности ИТП проводился в 21 доме г. Челябинска различного типа постройки и в различных частях города • При расчете теплопотребления жилых домов до установки ИТП использовались данные ООО «Городской центр начисления коммунальных платежей». • Расчет теплопотребления жилых домов после установки ИТП проводился на основании фактических показаний общедомовых приборов учета • Норматив потребления коммунальных услуг по ГВС и отоплению утвержден решением Челябинской городской Думы третьего созыва от 5 сентября 2006 г. № 14/9 и решением от 18 декабря 2007 г. № 28/6. Среднее нормативное потребление (отопление и ГВС) на 1 м2 – 0,3 Гкал/м2. 3 жилых дома индивидуальной планировки, 1 жилой дом 121 серии УК «Святогор» 13 жилых домов 97 серии УК «Альтернатива», УК «Территория» 1 жилой дом 97 серии, 1 жилой дом серии 1-507 (хрущевка), 2 жилых дома 121 серии УК «Территория», УК «ДЕЗ Калининского района» - объект анализа эффективности

9. Анализ эффективности ИТП в г. Челябинске на примере конкретных домов

10. Потенциал энергоэффективности на уровне потребителей тепла min Анализ показывает: 1. Энергоэффективность (снижение теплопотребления) от установки ИТП составляет 12 – 28 % (ликвидации перетопов, регулировка системы и пр.). 2. Чем выше энергоэффективность дома – тем больше экономия от установки ИТП. 3. Проблему энергоэффективности необходимо решать комплексно с реализацией энергосберегающих мероприятий. От реализации энергосберегающих мероприятий на самом доме (замена оконных блоков, заделка, уплотнение и утепление дверных блоков на входе в подъезды, обеспечение автоматического закрытия дверей и пр.) дополнительно возможно получить экономию 26 - 46 % в идеале. Уровень платежей Снижение уровня платежей ориентировочно на 50 % Среднестатистическая семья в г. Челябинске (3 чел.), проживая в двухкомнатной квартире (54 м2), за год экономит 9285 рублей на платежах за отопление и ГВС. max

11. Мы производим энергию, которая улучшает жизнь нынешних и будущих поколений СПАСИБО ЗА ВНИМАНИЕ!
