  1. 项目四 模拟企业技术部对试制涂料配方进行涂膜性能检测 主讲教师：陈 燕 舞 顺德职业技术学院应用化工技术专业

  2. 一、项目任务 • 项目任务1：对某聚氨酯木器漆试制配方进行涂膜性能检测 • （项目组联系企业、样品） • 项目任务2：某内（外）墙建筑漆试制配方进行涂膜性能检测 • （项目组联系企业、样品）

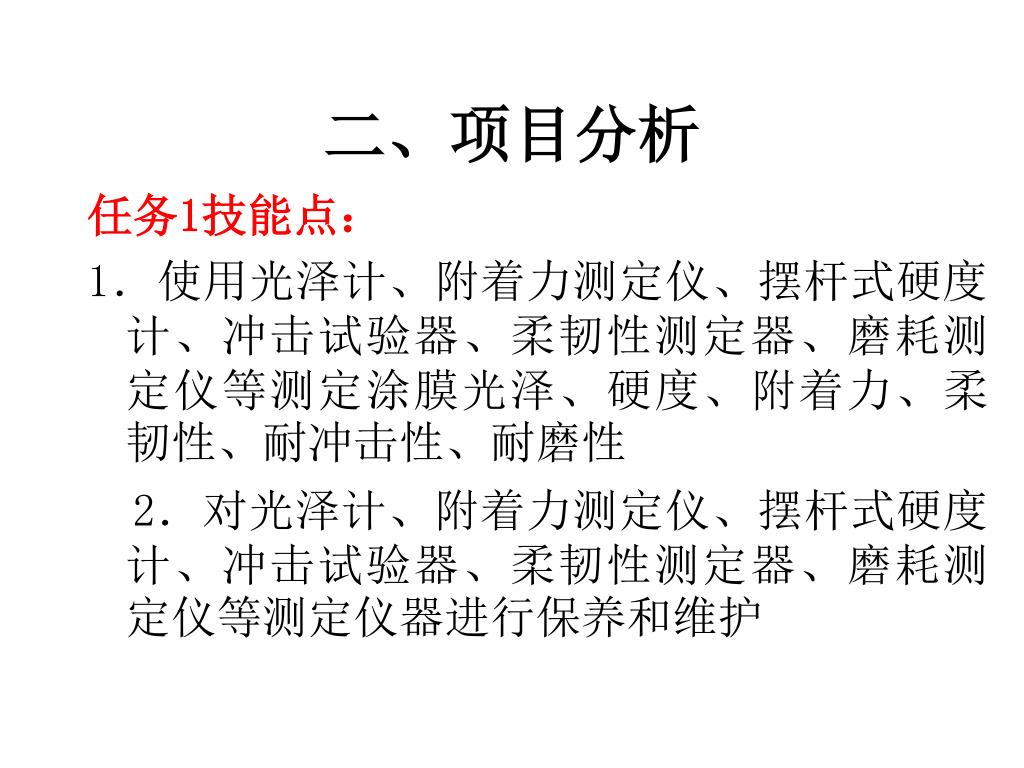

  3. 二、项目分析 任务1技能点： 1．使用光泽计、附着力测定仪、摆杆式硬度计、冲击试验器、柔韧性测定器、磨耗测定仪等测定涂膜光泽、硬度、附着力、柔韧性、耐冲击性、耐磨性 2．对光泽计、附着力测定仪、摆杆式硬度计、冲击试验器、柔韧性测定器、磨耗测定仪等测定仪器进行保养和维护

  4. 二、项目分析 任务2技能点： 1．使用光泽计、耐洗刷仪、耐沾污测试仪、恒温恒湿箱、紫外老化测定仪等测定涂膜光泽、耐洗刷性、耐温变性、耐冻融性、耐水性、耐热性、耐沾污性、耐紫外老化性等 2．对光泽计、耐洗刷仪、耐沾污测试仪、恒温恒湿箱、紫外老化测定仪等仪器进行保养和维护

  5. 学习各项目的检测方法 联系企业样品 技能操作与实践 企业 检测实践 了解需检测项 三、项目完成思路 思考：各个步骤分别可用什么方法可以完成？

  6. 冲击试验仪 技术参数： 执行标准：GB/T1732-93 高度范围：冲锤下落高度0-50cm 导管刻度：0-50cm 分度：1cm 重锤质量：1000g+—1g 冲头直径：8mm 冲击深度：2+/—0.1mm 用途：利用重物从高处落下，冲击漆膜，以测定漆膜的耐冲击强度，以重量与其落于样板上而不引起漆膜破坏之最大高度的冲击（公斤.厘米）表示之。 结构简述： 本冲击器共分四部分组成：1.底座 2.有刻度的管身 3.重锤 4.控制器 冲击试验机

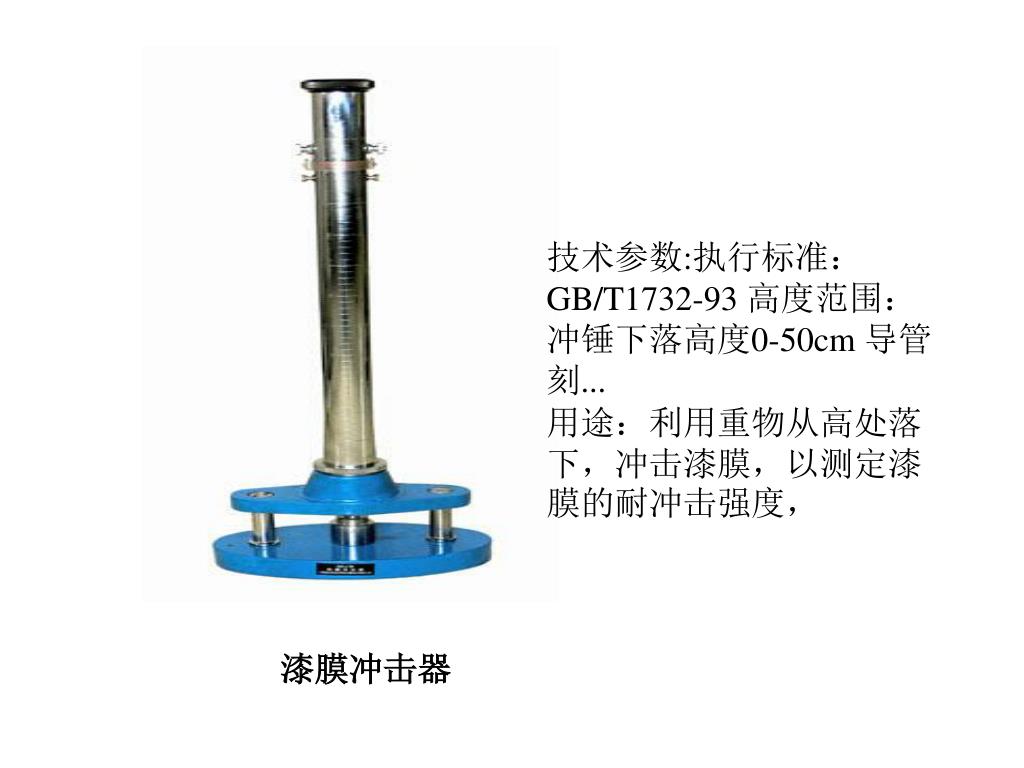

  7. 技术参数:执行标准：GB/T1732-93 高度范围：冲锤下落高度0-50cm 导管刻... 用途：利用重物从高处落下，冲击漆膜，以测定漆膜的耐冲击强度， 漆膜冲击器

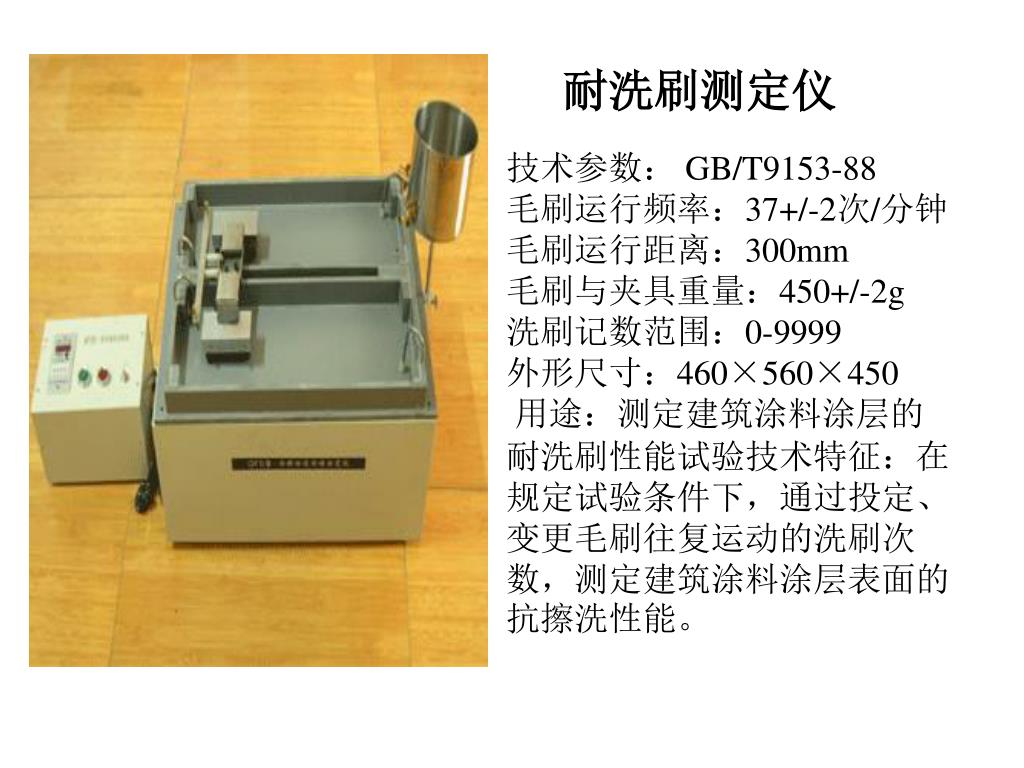

  8. 耐洗刷测定仪 技术参数： GB/T9153-88 毛刷运行频率：37+/-2次/分钟 毛刷运行距离：300mm 毛刷与夹具重量：450+/-2g 洗刷记数范围：0-9999 外形尺寸：460×560×450 用途：测定建筑涂料涂层的耐洗刷性能试验技术特征：在规定试验条件下，通过投定、变更毛刷往复运动的洗刷次数，测定建筑涂料涂层表面的抗擦洗性能。

  9. 柔韧性测定仪 • 腻子柔韧性测定仪 • QTY-32漆膜圆柱弯曲试验仪 • QTY-10A漆膜圆柱弯曲试验仪 • 漆膜弹性试验仪

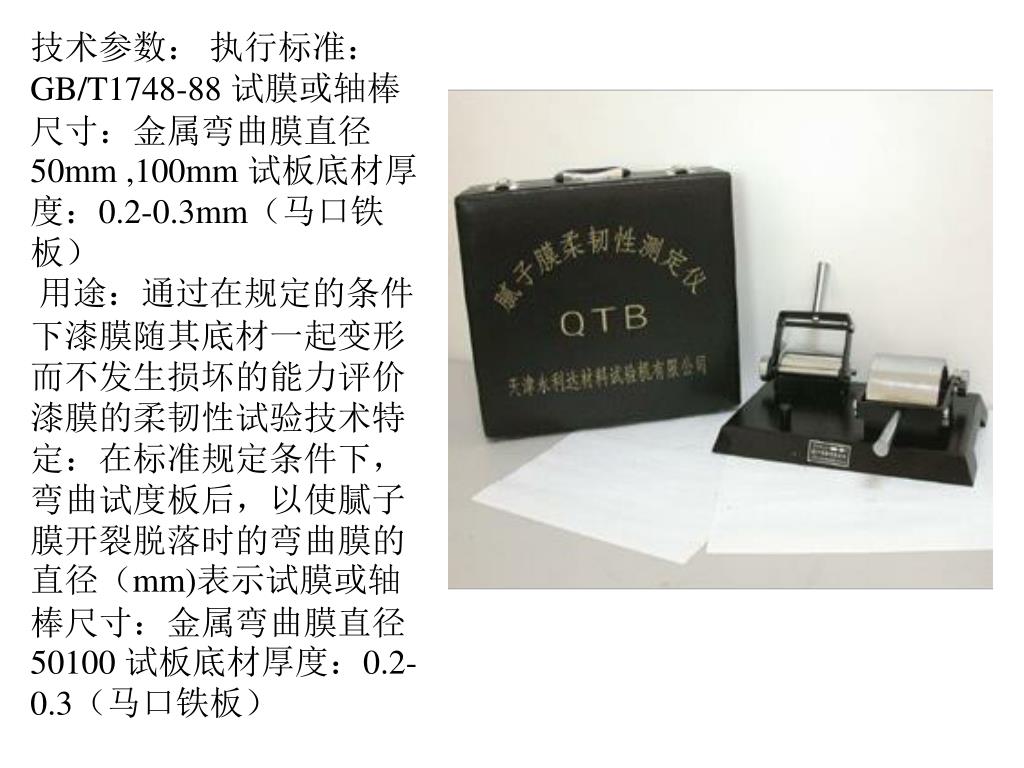

  10. 技术参数： 执行标准：GB/T1748-88 试膜或轴棒尺寸：金属弯曲膜直径50mm ,100mm 试板底材厚度：0.2-0.3mm（马口铁板） 用途：通过在规定的条件下漆膜随其底材一起变形而不发生损坏的能力评价漆膜的柔韧性试验技术特定：在标准规定条件下，弯曲试度板后，以使腻子膜开裂脱落时的弯曲膜的直径（mm)表示试膜或轴棒尺寸：金属弯曲膜直径50100 试板底材厚度：0.2-0.3（马口铁板）

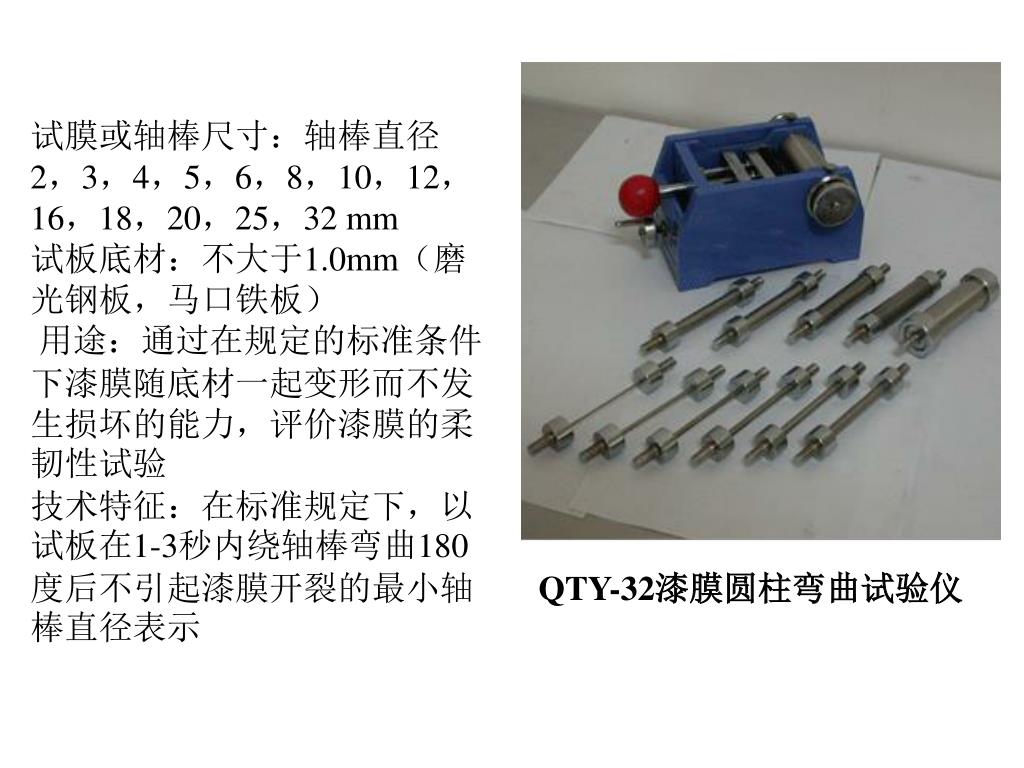

  11. 试膜或轴棒尺寸：轴棒直径 2，3，4，5，6，8，10，12，16，18，20，25，32 mm 试板底材：不大于1.0mm（磨光钢板，马口铁板） 用途：通过在规定的标准条件下漆膜随底材一起变形而不发生损坏的能力，评价漆膜的柔韧性试验 技术特征：在标准规定下，以试板在1-3秒内绕轴棒弯曲180度后不引起漆膜开裂的最小轴棒直径表示 QTY-32漆膜圆柱弯曲试验仪

  12. QTY-10A漆膜圆柱弯曲试验仪

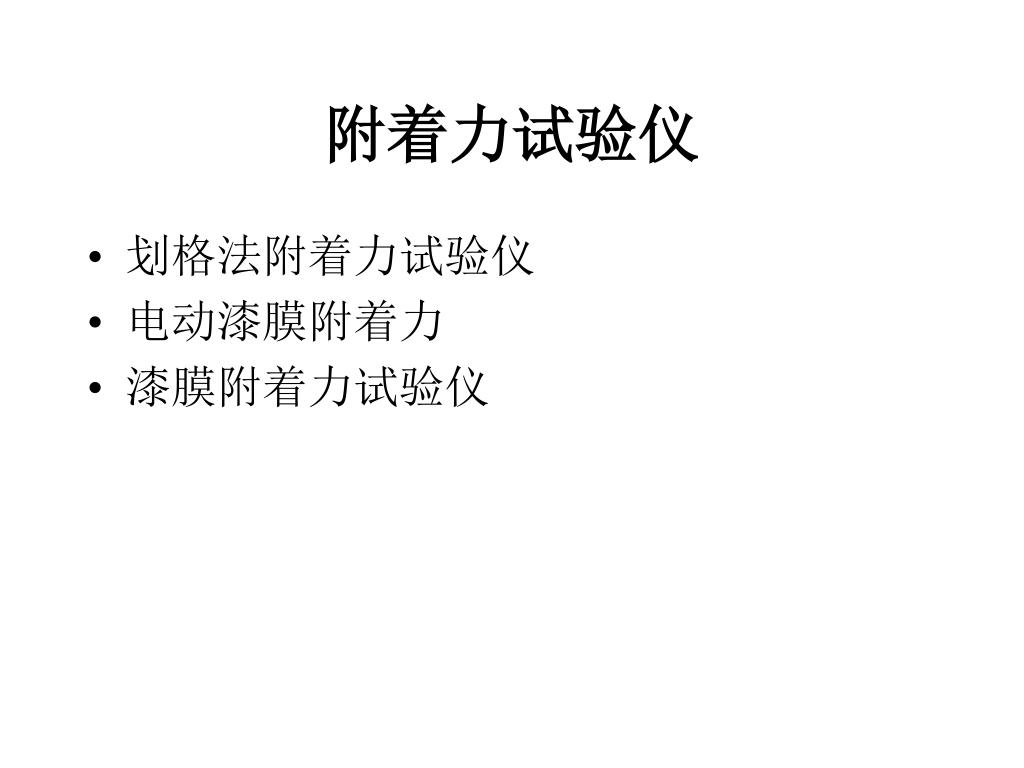

  13. 附着力试验仪 • 划格法附着力试验仪 • 电动漆膜附着力 • 漆膜附着力试验仪

  14. 切割刀：6刃刀刃距离：1mm,2mm，3mm 备注：十字切割 用途：通过十字切割法测定漆膜附着力的性能试验技术特征：以格阵图形切割并穿透漆膜，按六级分类评价漆膜从底材分离的抗性。

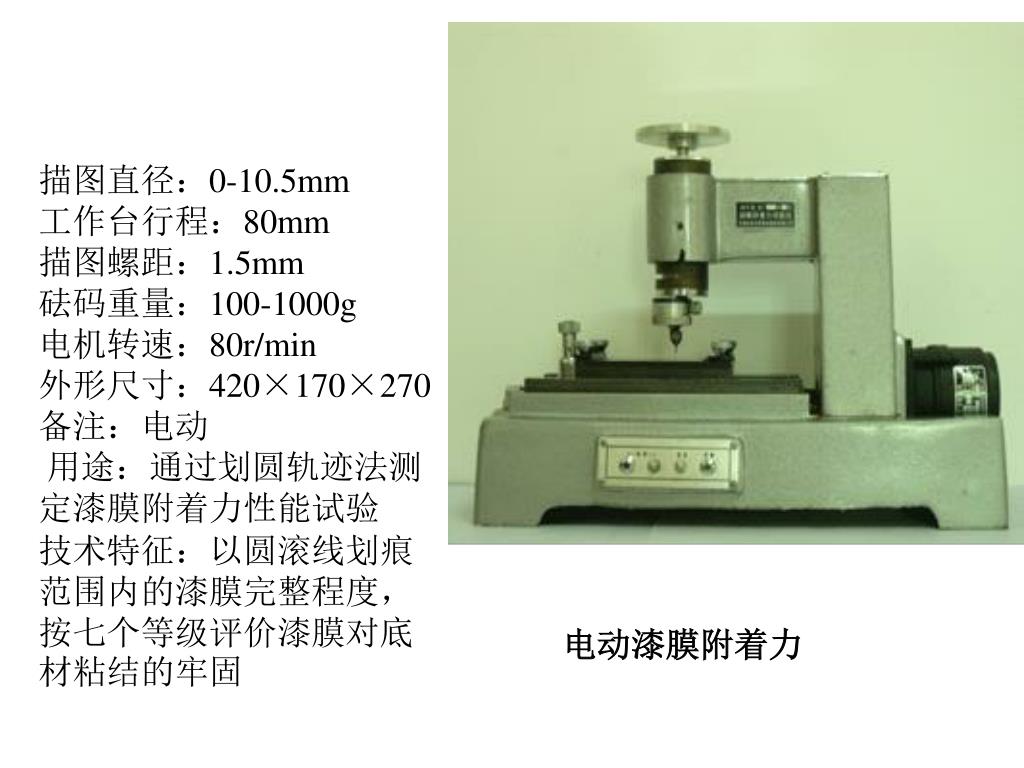

  15. 描图直径：0-10.5mm 工作台行程：80mm 描图螺距：1.5mm 砝码重量：100-1000g 电机转速：80r/min 外形尺寸：420×170×270 备注：电动 用途：通过划圆轨迹法测定漆膜附着力性能试验 技术特征：以圆滚线划痕范围内的漆膜完整程度，按七个等级评价漆膜对底材粘结的牢固 电动漆膜附着力

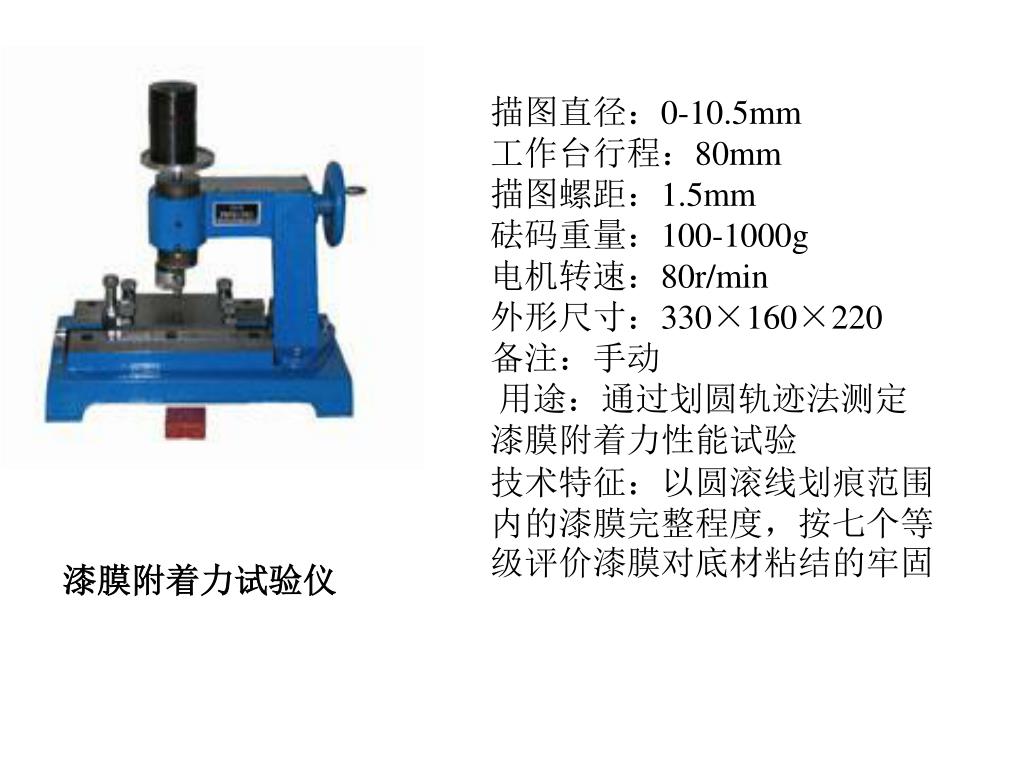

  16. 描图直径：0-10.5mm 工作台行程：80mm 描图螺距：1.5mm 砝码重量：100-1000g 电机转速：80r/min 外形尺寸：330×160×220 备注：手动 用途：通过划圆轨迹法测定漆膜附着力性能试验 技术特征：以圆滚线划痕范围内的漆膜完整程度，按七个等级评价漆膜对底材粘结的牢固 漆膜附着力试验仪

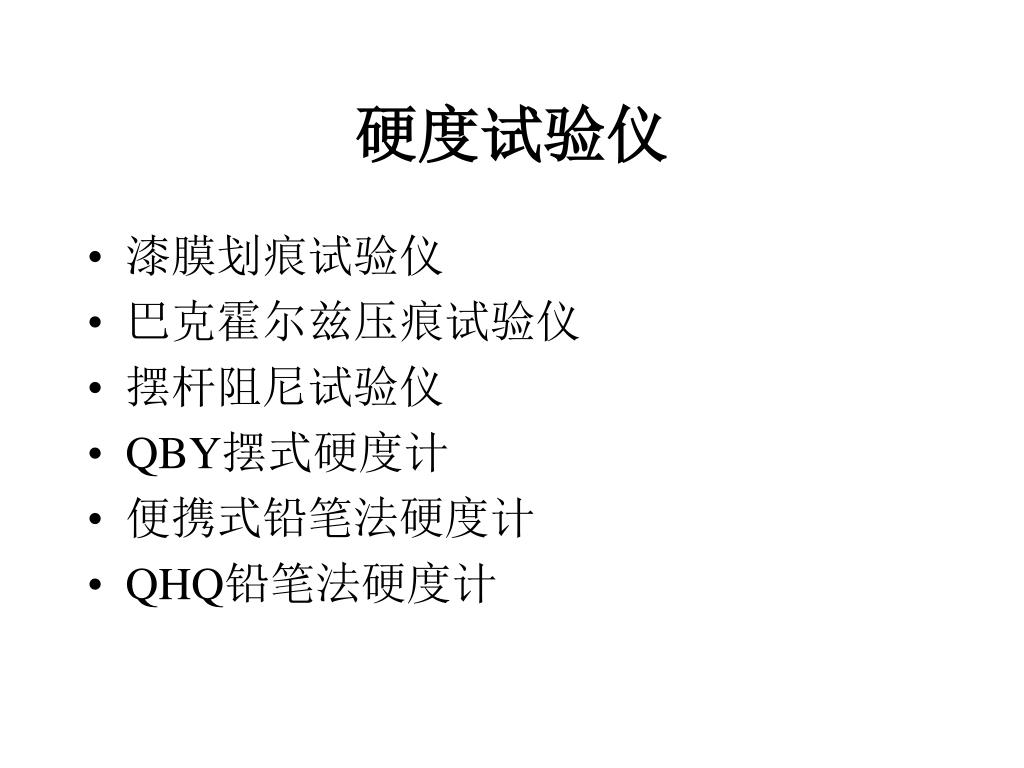

  17. 硬度试验仪 • 漆膜划痕试验仪 • 巴克霍尔兹压痕试验仪 • 摆杆阻尼试验仪 • QBY摆式硬度计 • 便携式铅笔法硬度计 • QHQ铅笔法硬度计

  18. 技术参数： 执行标准：GB/T9279-88 ISO1518-73 划痕长度大于等于60mm 式样速度：30-40mm/s 划针钢球：φ 1mm 加荷范围：0-2000g 外形尺寸：300×200×300 用途：测定涂层抗划透能力大小评价涂膜硬度试验技术特征：硬度以划针划破涂膜时承载砝码的最小荷重（抗划痕值）表示 漆膜划痕试验仪

  19. 摆杆质量：200+/-0.2g 摆动周期：1.4+/-0.02s 振幅：6-3度 玻璃值：250+/-10s 外形尺寸：430×330×650 备注：K式摆 用途：测定油漆涂料皮膜的硬度试验 技术特性：硬度以阻尼时间即以摆杆在规定角度内的摆动次数与摆动周期的乘积表示 摆杆阻尼试验仪

  20. QHQ铅笔法硬度计 技术参数： 荷重：1000+/-1g 执行标准：GB/T6739-86 JISK5401 ASTMD2197 铅笔与试样夹角：45度 铅笔规格：6H-6B 划痕速度：1mm/s 备注：台式 用途：通过犁破漆膜的铅笔硬度等级测定漆膜硬度试验 技术特征：硬度以在规定试验条件下通过犁破漆膜的铅笔硬度等级表示

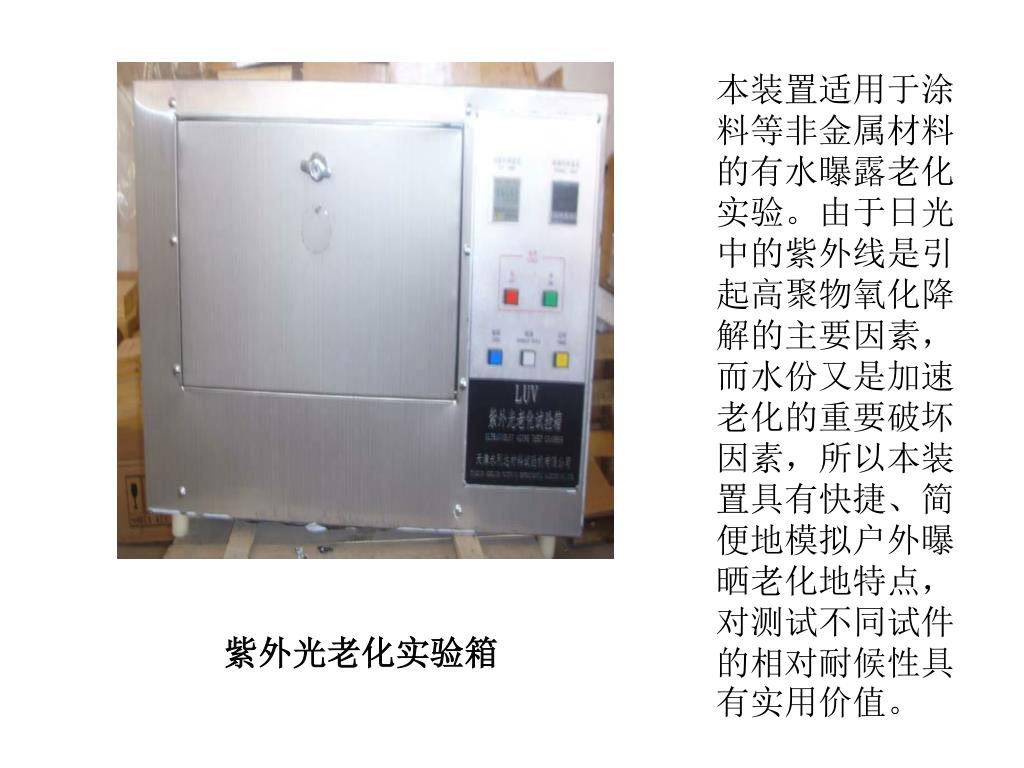

  21. 本装置适用于涂料等非金属材料的有水曝露老化实验。由于日光中的紫外线是引起高聚物氧化降解的主要因素，而水份又是加速老化的重要破坏因素，所以本装置具有快捷、简便地模拟户外曝晒老化地特点，对测试不同试件的相对耐候性具有实用价值。 紫外光老化实验箱

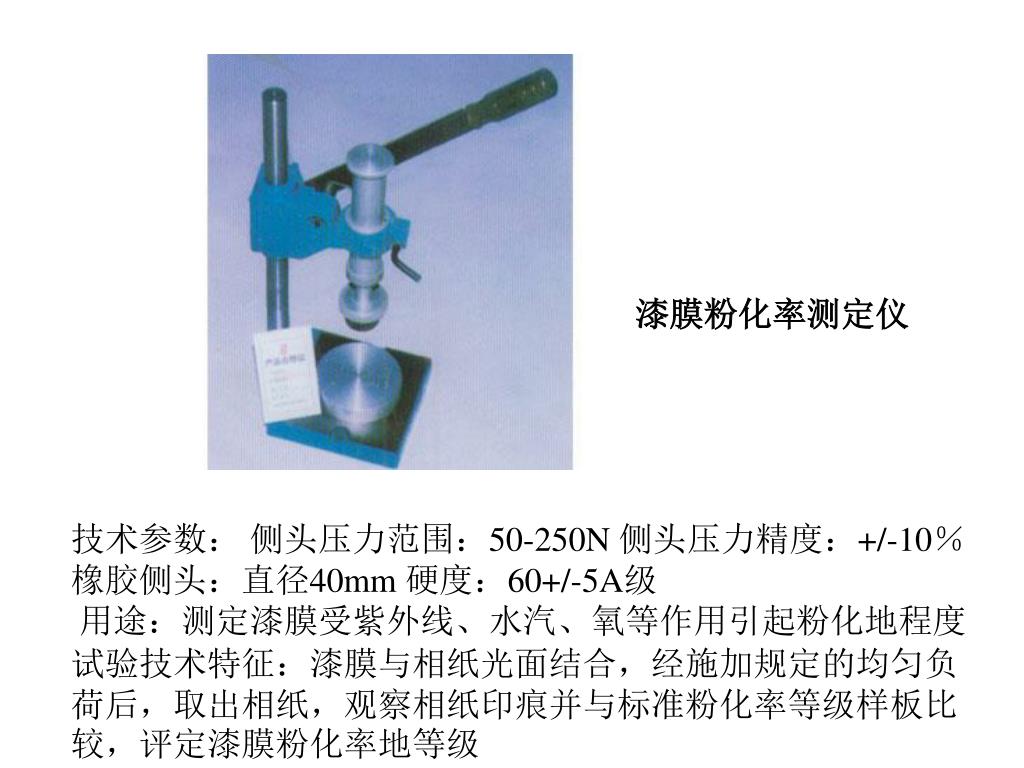

  22. 漆膜粉化率测定仪 技术参数： 侧头压力范围：50-250N 侧头压力精度：+/-10％橡胶侧头：直径40mm 硬度：60+/-5A级 用途：测定漆膜受紫外线、水汽、氧等作用引起粉化地程度试验技术特征：漆膜与相纸光面结合，经施加规定的均匀负荷后，取出相纸，观察相纸印痕并与标准粉化率等级样板比较，评定漆膜粉化率地等级

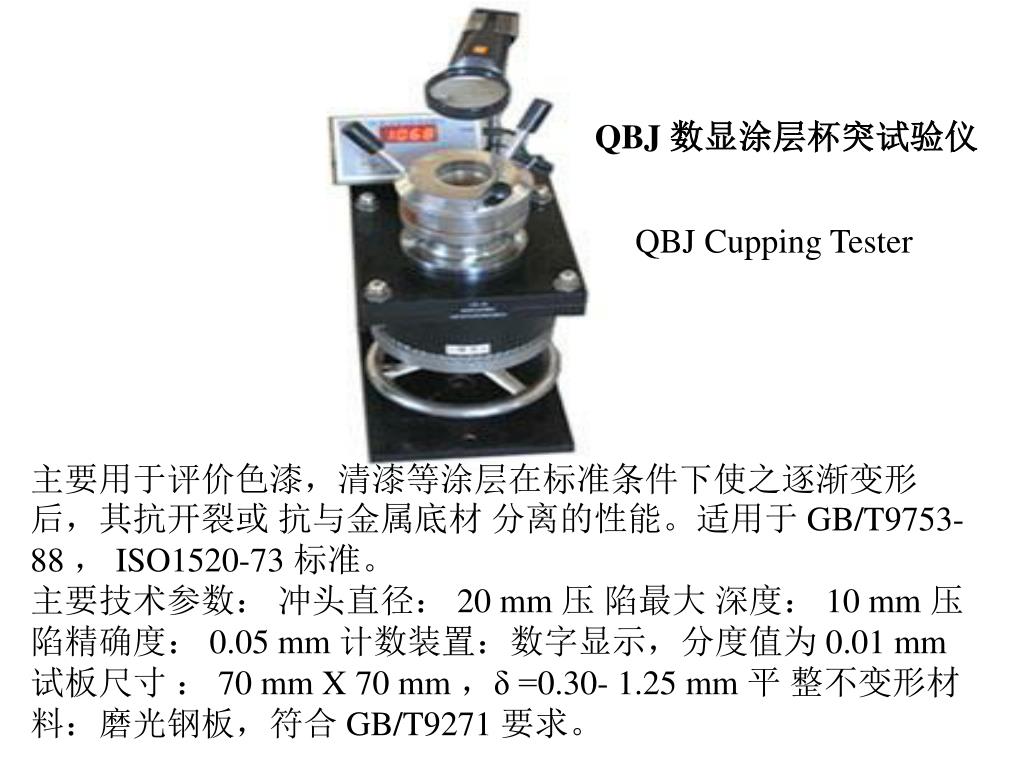

  23. QBJ 数显涂层杯突试验仪 QBJ Cupping Tester 主要用于评价色漆，清漆等涂层在标准条件下使之逐渐变形后，其抗开裂或 抗与金属底材 分离的性能。适用于 GB/T9753-88 ， ISO1520-73 标准。 主要技术参数： 冲头直径： 20 mm 压 陷最大 深度： 10 mm 压陷精确度： 0.05 mm 计数装置：数字显示，分度值为 0.01 mm 试板尺寸 ： 70 mm X 70 mm ，δ =0.30- 1.25 mm 平 整不变形材料：磨光钢板，符合 GB/T9271 要求。

  24. 盐雾耐腐蚀实验箱
