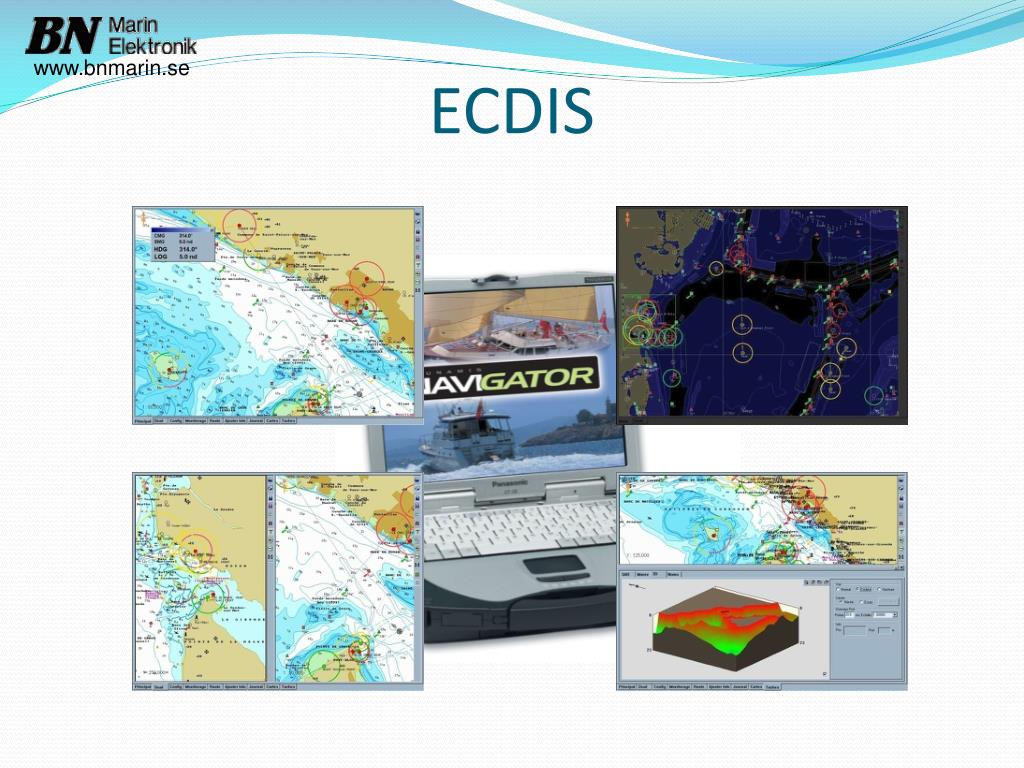

  1. www.bnmarin.se ECDIS

  2. www.bnmarin.se Faktorer som påverkar precisionen hos ditt ECDIS • Sensorerna (GPS, Kompass, Radar, Logg) • Originalkortet (papperskortet) • Insamlingsfel (Sjömätning, Flygfoto) • Överföringsfel (generalisering, projektionsfel) • Ritfel (skala 1:50.000 0,5 mm ==> 25m) • Digitaliseringsfel • Presentationsfel (förskjutningar mot koordinatsystemet) • Manuell Offsetjustering

  3. Precision i GPSsystemet www.bnmarin.se

  4. www.bnmarin.se Precision i GPSsystemet

  5. www.bnmarin.se Felkällor i GPSsignalen

  6. www.bnmarin.se Differentialkorrektion ”Beacon”

  7. Differentialkorrektion ”WAAS” www.bnmarin.se

  8. www.bnmarin.se Positionering med GPS • Positionsuppdatering 1Hz • Position som levereras till plotter/PC ca 2 sek gammal • 35knop ger 36m förflyttning per positionsuppdatering • Positionsuppdatering 5Hz • Position som levereras till plotter/PC ca 0,4 sek gammal • 35knop ger 7,2m förflyttning per positionsuppdatering • Positionsuppdatering 10Hz • Position som levereras till plotter/PC ca 0,2 sek gammal • 35knop ger 3,6m förflyttning per positionsuppdatering

  9. www.bnmarin.se Uppdatering 1Hz
