Web Information Systems Progettazione di siti web

1. Web Information Systems Progettazione di siti web Prof. Stefano Paraboschi

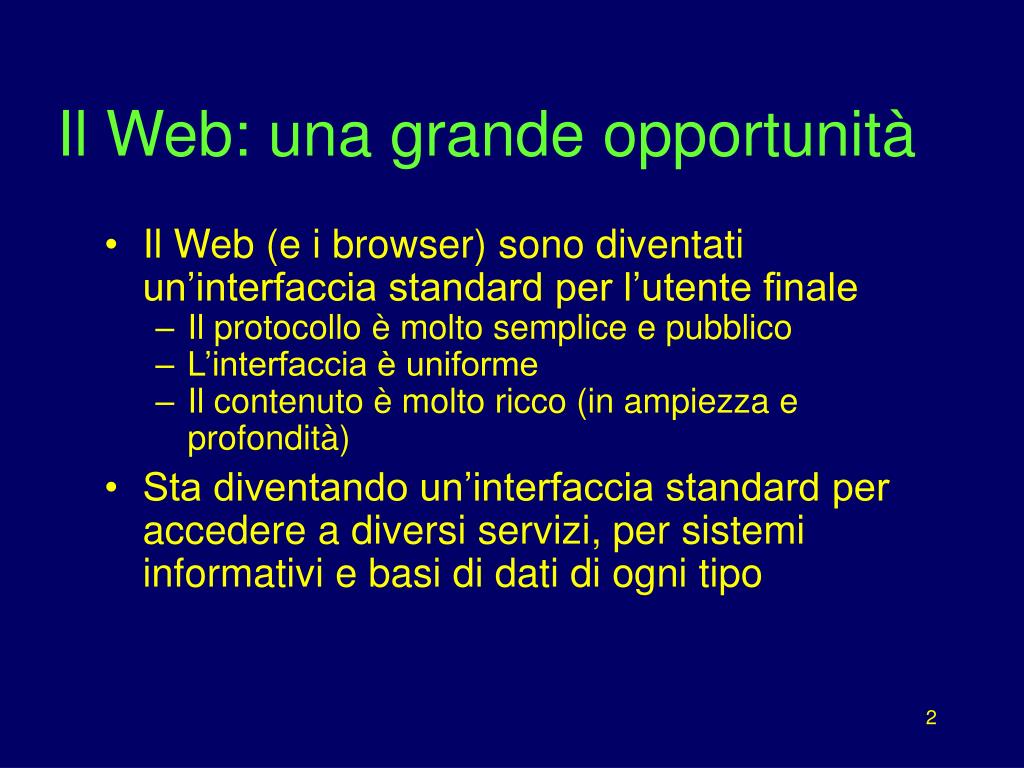

2. Il Web: una grande opportunità • Il Web (e i browser) sono diventati un’interfaccia standard per l’utente finale • Il protocollo è molto semplice e pubblico • L’interfaccia è uniforme • Il contenuto è molto ricco (in ampiezza e profondità) • Sta diventando un’interfaccia standard per accedere a diversi servizi, per sistemi informativi e basi di dati di ogni tipo

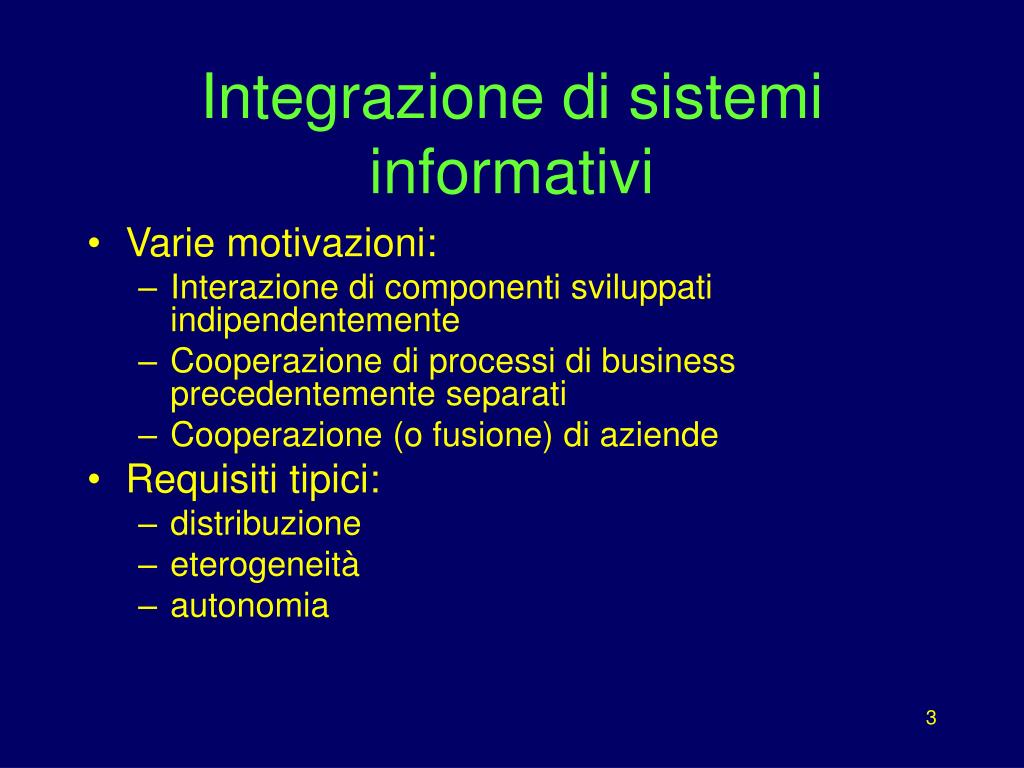

3. Integrazione di sistemi informativi • Varie motivazioni: • Interazione di componenti sviluppati indipendentemente • Cooperazione di processi di business precedentemente separati • Cooperazione (o fusione) di aziende • Requisiti tipici: • distribuzione • eterogeneità • autonomia

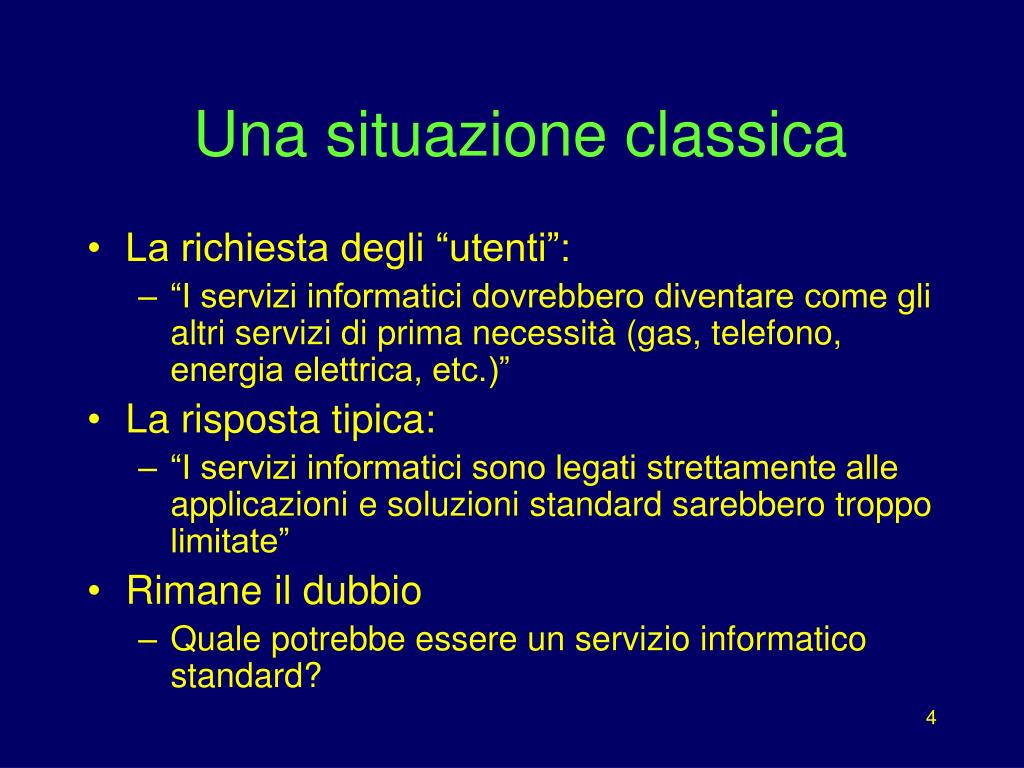

4. Una situazione classica • La richiesta degli “utenti”: • “I servizi informatici dovrebbero diventare come gli altri servizi di prima necessità (gas, telefono, energia elettrica, etc.)” • La risposta tipica: • “I servizi informatici sono legati strettamente alle applicazioni e soluzioni standard sarebbero troppo limitate” • Rimane il dubbio • Quale potrebbe essere un servizio informatico standard?

5. La grande opportunità • Internet (con le Intranet e le Extranet) e il World-Wide-Web offrono una grande opportunità • Una pila di protocolli semplificata: • cooperazione (di applicazioni) • interoperabilità (ftp, telnet, mail, http, ...) • connettività • La standardizzazione risale la pila (i servizi divengono standardizzati e scendono: esempio, i DBMS)

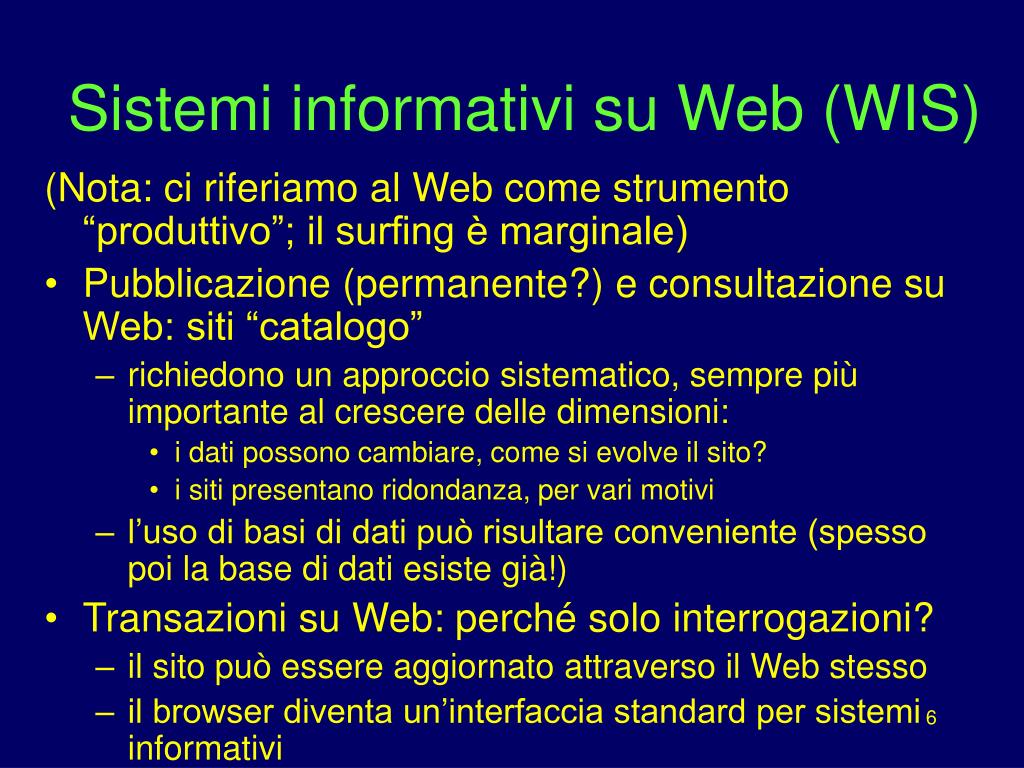

6. Sistemi informativi su Web (WIS) (Nota: ci riferiamo al Web come strumento “produttivo”; il surfing è marginale) • Pubblicazione (permanente?) e consultazione su Web: siti “catalogo” • richiedono un approccio sistematico, sempre più importante al crescere delle dimensioni: • i dati possono cambiare, come si evolve il sito? • i siti presentano ridondanza, per vari motivi • l’uso di basi di dati può risultare conveniente (spesso poi la base di dati esiste già!) • Transazioni su Web: perché solo interrogazioni? • il sito può essere aggiornato attraverso il Web stesso • il browser diventa un’interfaccia standard per sistemi informativi

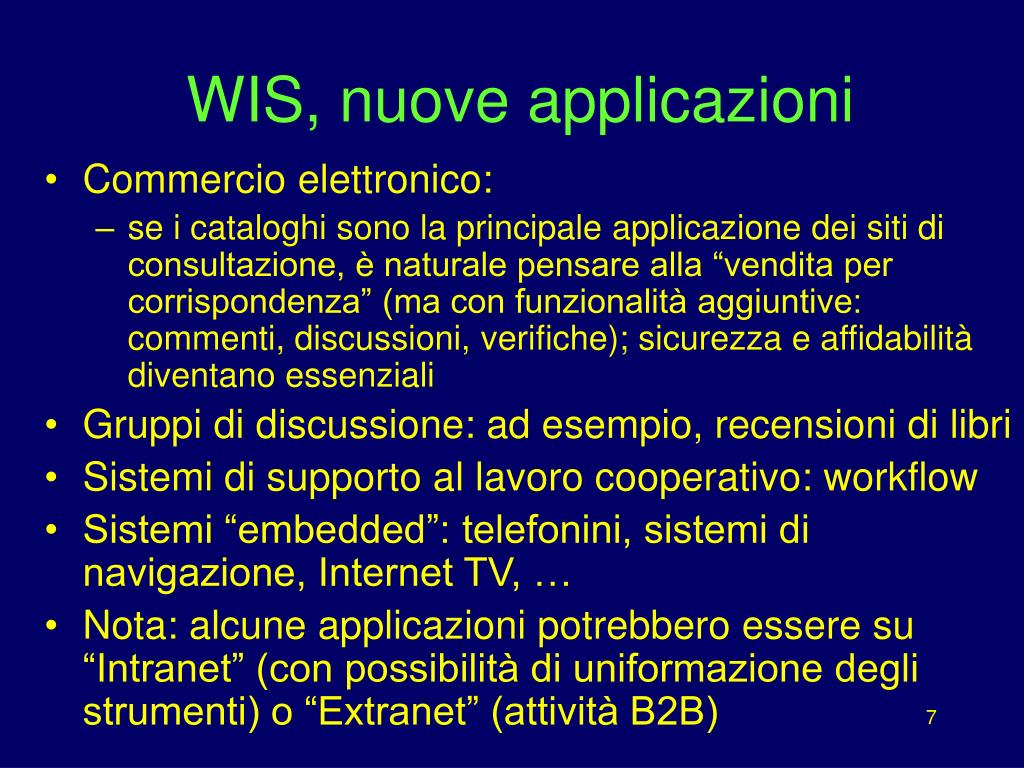

7. WIS, nuove applicazioni • Commercio elettronico: • se i cataloghi sono la principale applicazione dei siti di consultazione, è naturale pensare alla “vendita per corrispondenza” (ma con funzionalità aggiuntive: commenti, discussioni, verifiche); sicurezza e affidabilità diventano essenziali • Gruppi di discussione: ad esempio, recensioni di libri • Sistemi di supporto al lavoro cooperativo: workflow • Sistemi “embedded”: telefonini, sistemi di navigazione, Internet TV, … • Nota: alcune applicazioni potrebbero essere su “Intranet” (con possibilità di uniformazione degli strumenti) o “Extranet” (attività B2B)

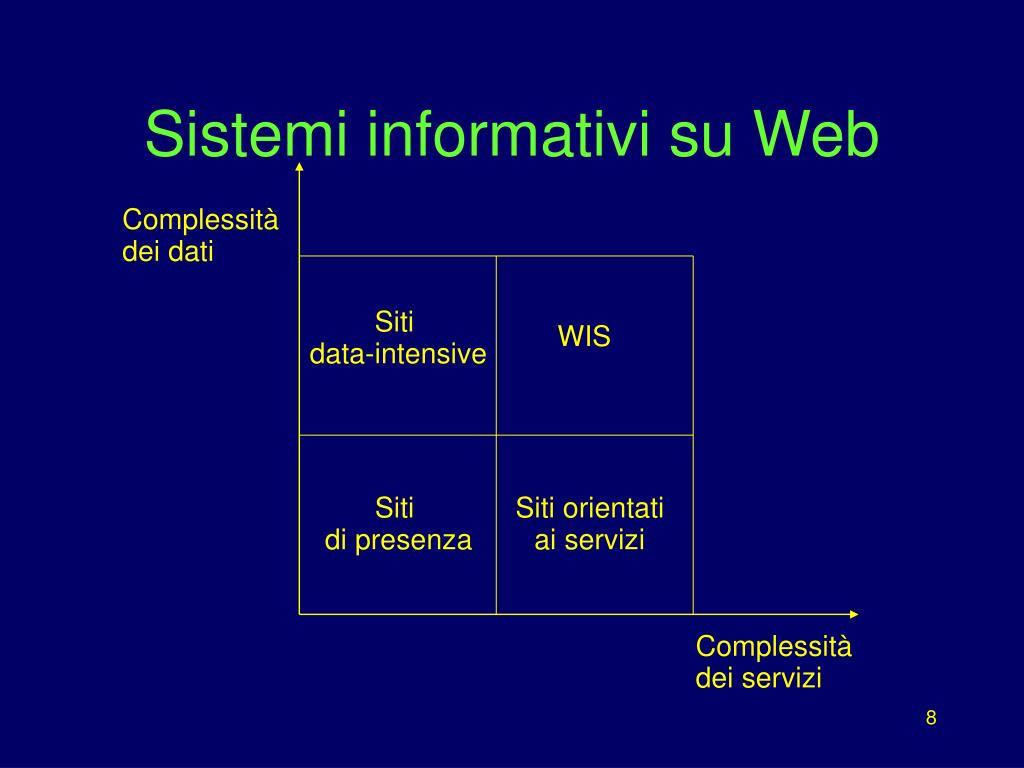

8. Sistemi informativi su Web Complessità dei dati Siti data-intensive WIS Siti di presenza Siti orientati ai servizi Complessità dei servizi

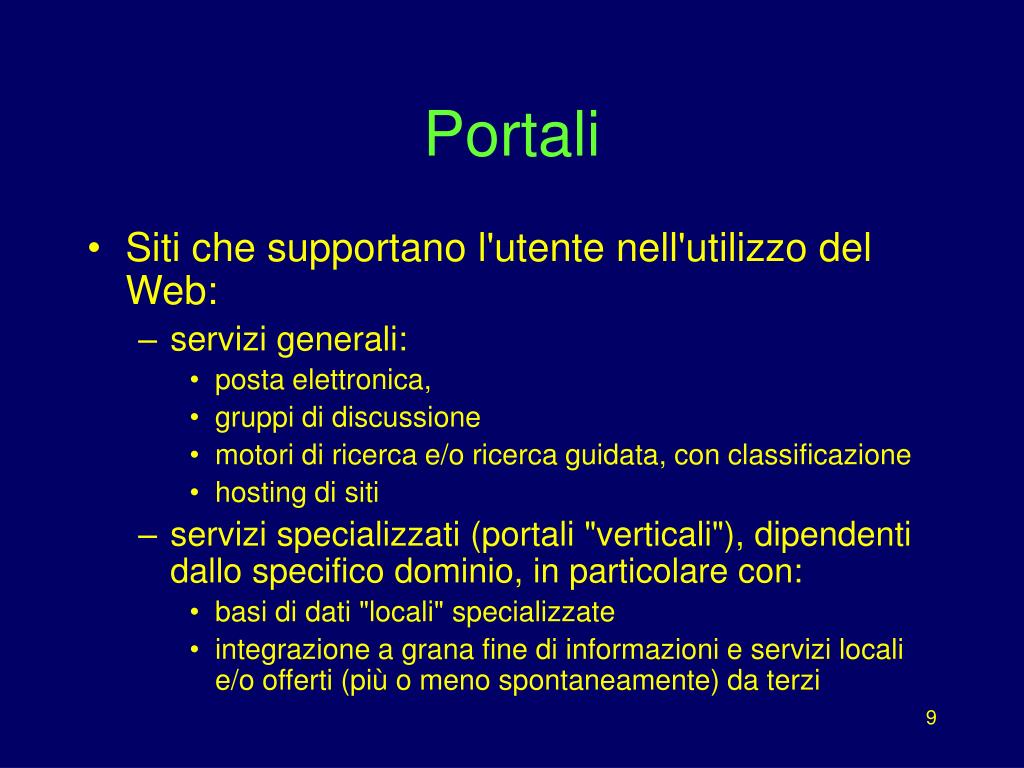

9. Portali • Siti che supportano l'utente nell'utilizzo del Web: • servizi generali: • posta elettronica, • gruppi di discussione • motori di ricerca e/o ricerca guidata, con classificazione • hosting di siti • servizi specializzati (portali "verticali"), dipendenti dallo specifico dominio, in particolare con: • basi di dati "locali" specializzate • integrazione a grana fine di informazioni e servizi locali e/o offerti (più o meno spontaneamente) da terzi

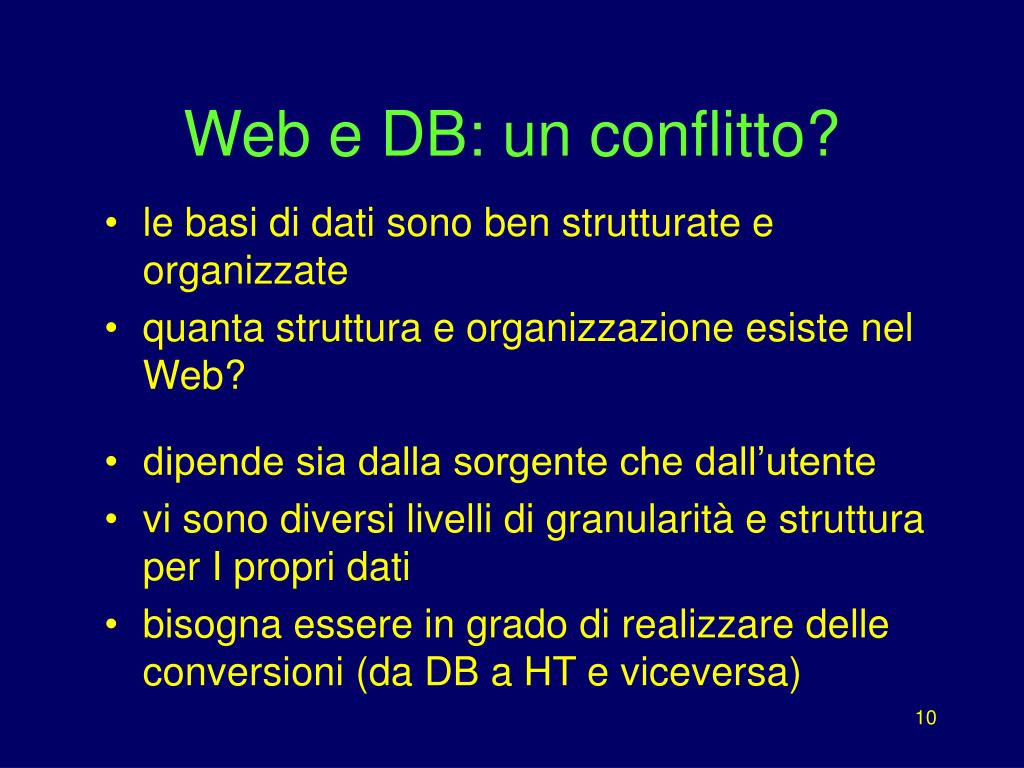

10. Web e DB: un conflitto? • le basi di dati sono ben strutturate e organizzate • quanta struttura e organizzazione esiste nel Web? • dipende sia dalla sorgente che dall’utente • vi sono diversi livelli di granularità e struttura per I propri dati • bisogna essere in grado di realizzare delle conversioni (da DB a HT e viceversa)

11. Due mondi? • Le basi di dati possono essere interrogate in modo flessibile; gli ipertesti sono facili da accedere, ma non possono essere “interrogati” • I siti Web sono spesso difficili da esplorare, usare e monitorare • Le metodologie di progetto per basi di dati sono consolidate • I siti Web sono difficili da progettare ed è difficile fare manutenzione

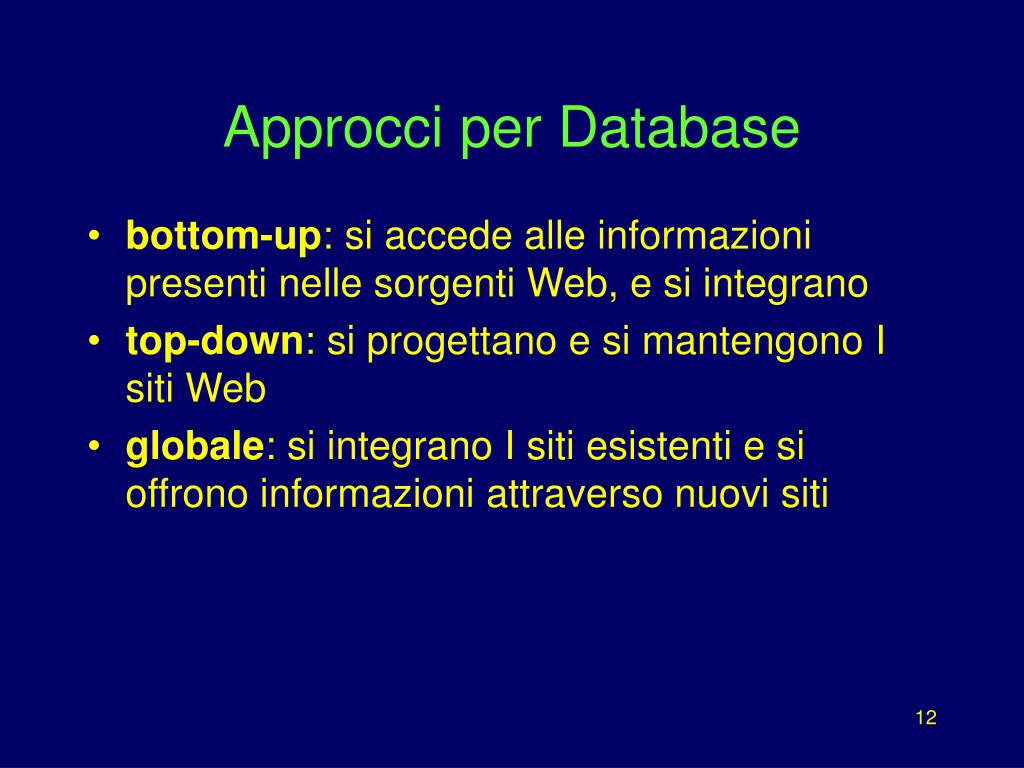

12. Approcci per Database • bottom-up: si accede alle informazioni presenti nelle sorgenti Web, e si integrano • top-down: si progettano e si mantengono I siti Web • globale: si integrano I siti esistenti e si offrono informazioni attraverso nuovi siti

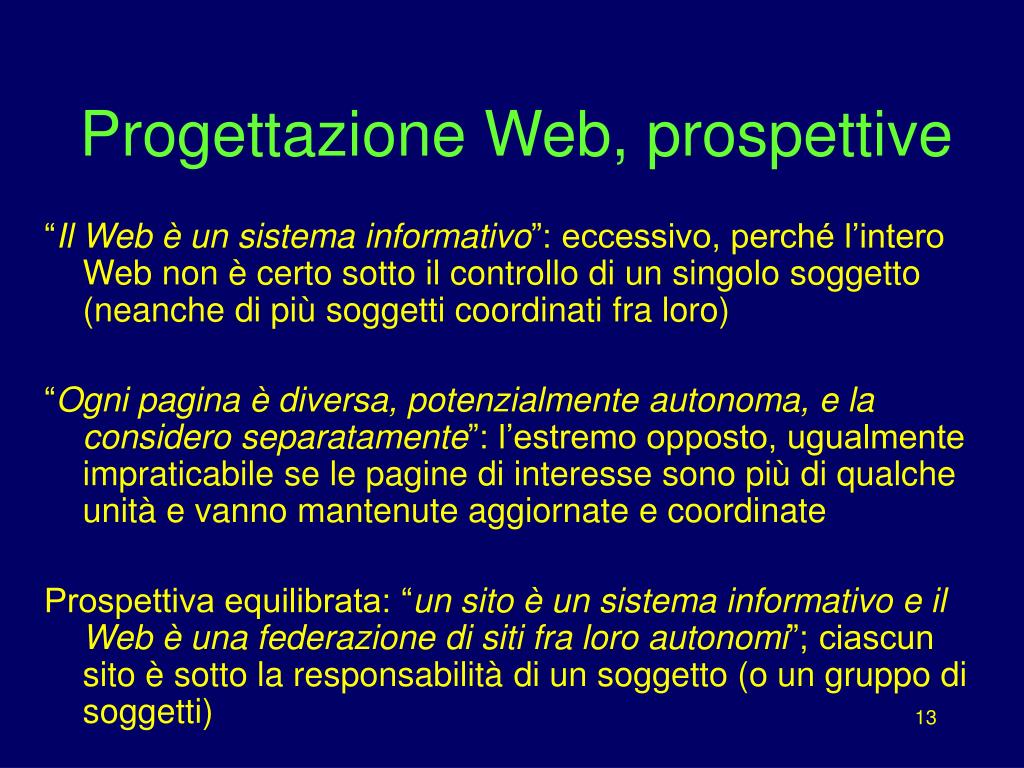

13. Progettazione Web, prospettive “Il Web è un sistema informativo”: eccessivo, perché l’intero Web non è certo sotto il controllo di un singolo soggetto (neanche di più soggetti coordinati fra loro) “Ogni pagina è diversa, potenzialmente autonoma, e la considero separatamente”: l’estremo opposto, ugualmente impraticabile se le pagine di interesse sono più di qualche unità e vanno mantenute aggiornate e coordinate Prospettiva equilibrata: “un sito è un sistema informativo e il Web è una federazione di siti fra loro autonomi”; ciascun sito è sotto la responsabilità di un soggetto (o un gruppo di soggetti)

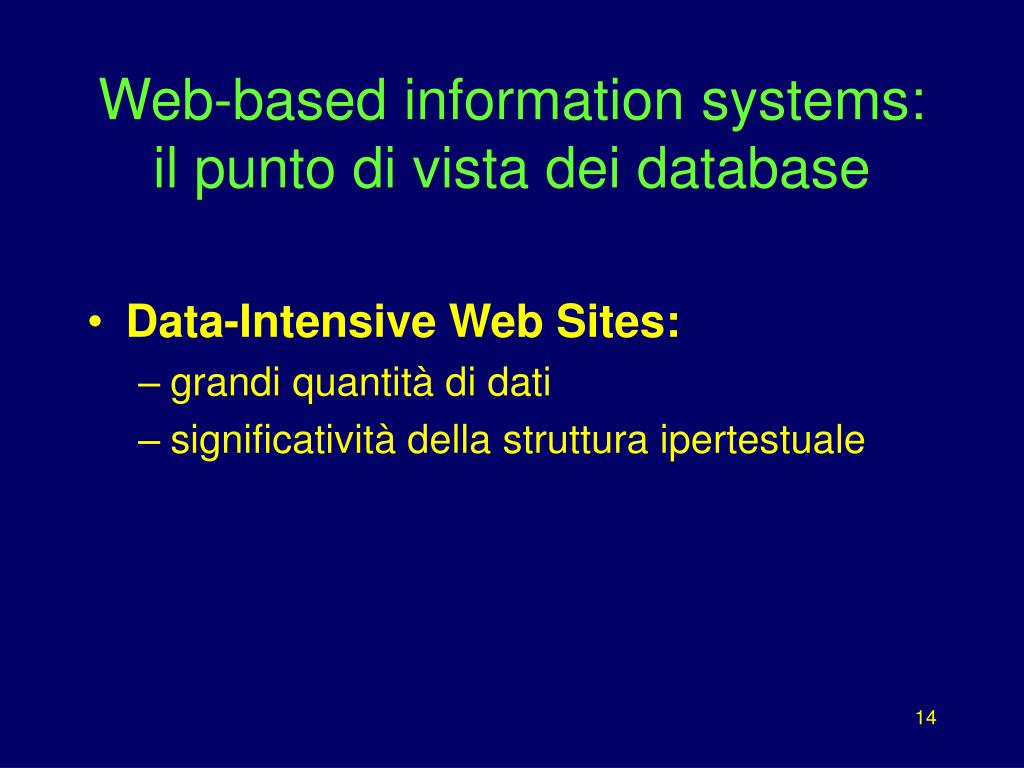

14. Web-based information systems: il punto di vista dei database • Data-Intensive Web Sites: • grandi quantità di dati • significatività della struttura ipertestuale

15. Problemi di molti siti Web(design) • le informazioni sono spesso male organizzate e difficili da trovare • non è neppure chiaro quali siano le informazioni disponibili • la struttura di accesso è casuale e vi sono molti riferimenti pendenti • lo stile della presentazione è eterogeneo

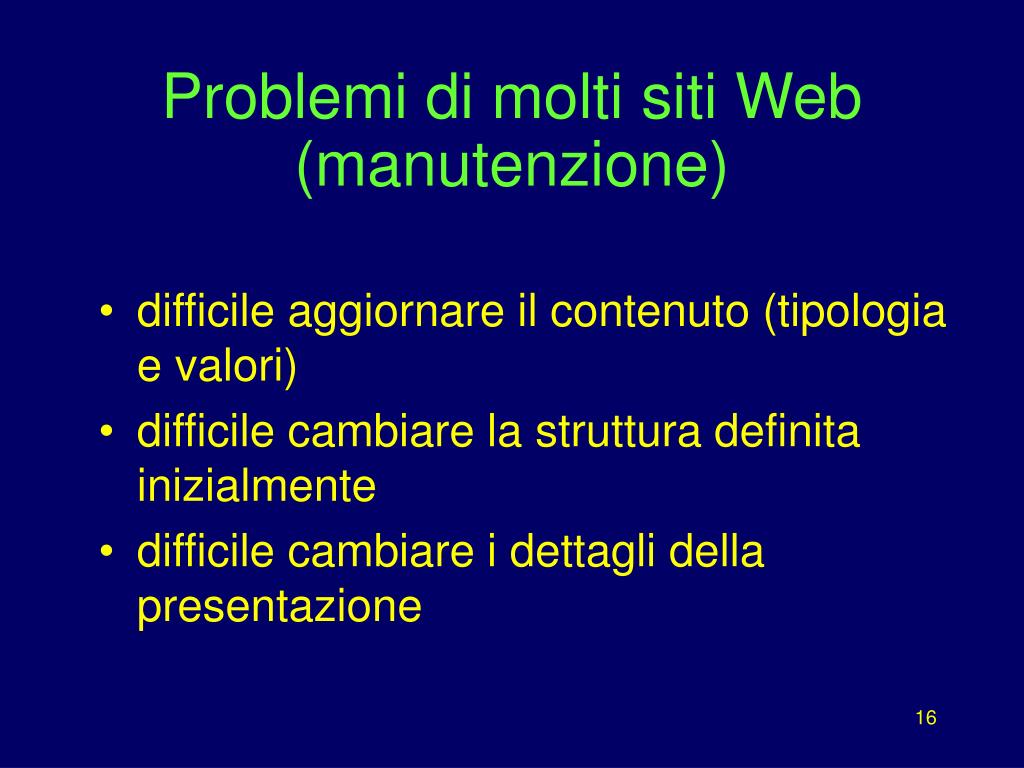

16. Problemi di molti siti Web(manutenzione) • difficile aggiornare il contenuto (tipologia e valori) • difficile cambiare la struttura definita inizialmente • difficile cambiare i dettagli della presentazione

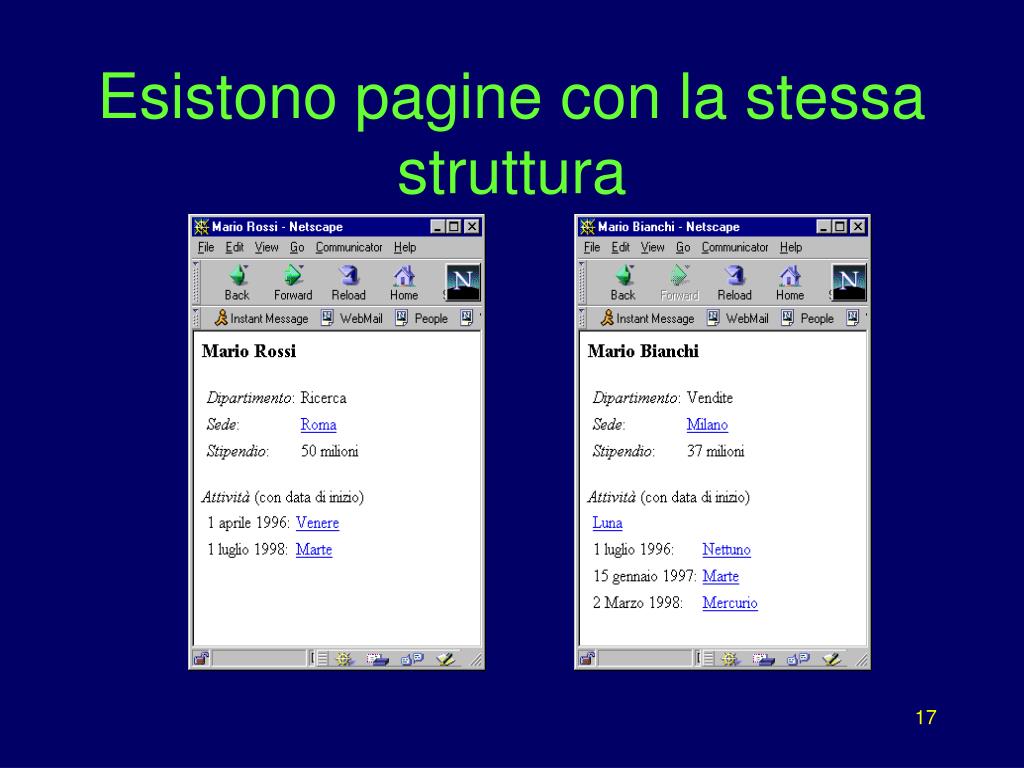

17. Esistono pagine con la stessa struttura

18. Indipendenza dei dati negli ipertesti:stessi dati, diversa struttura ipertestuale

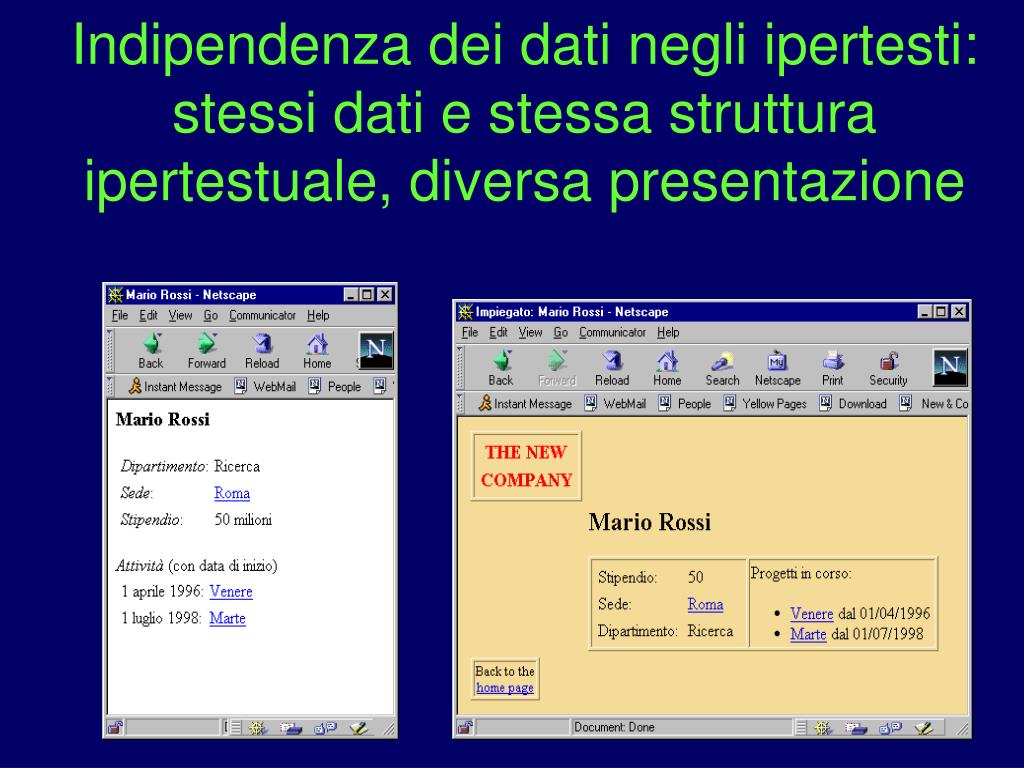

19. Indipendenza dei dati negli ipertesti:stessi dati e stessa struttura ipertestuale, diversa presentazione

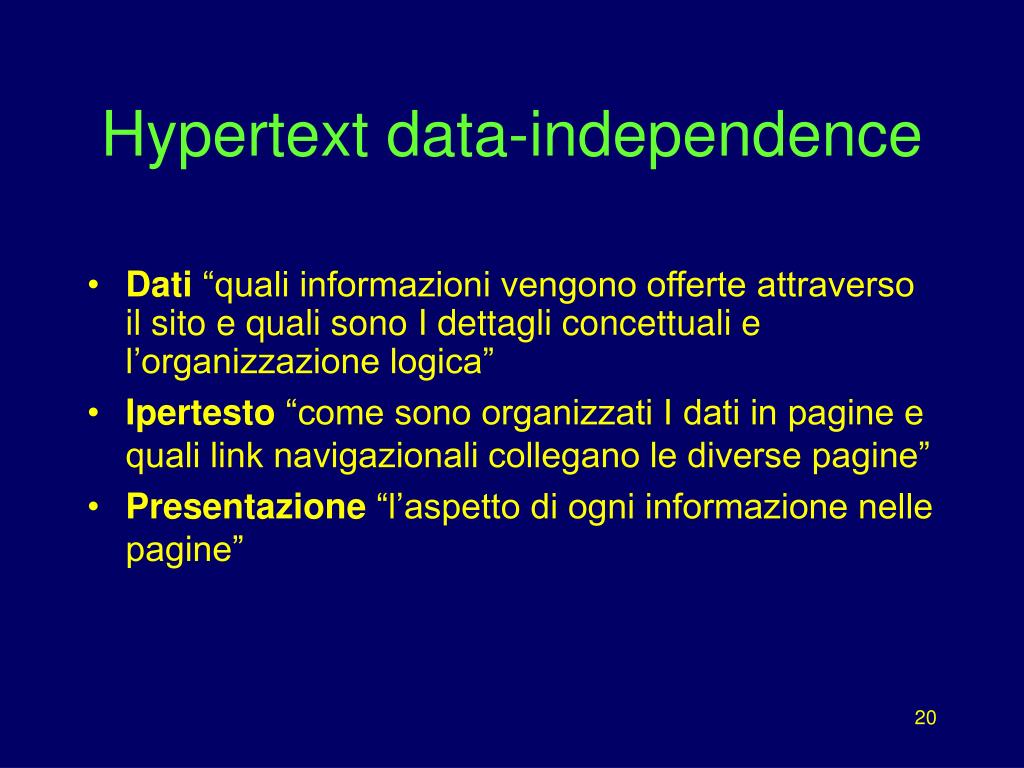

20. Hypertext data-independence • Dati “quali informazioni vengono offerte attraverso il sito e quali sono I dettagli concettuali e l’organizzazione logica” • Ipertesto “come sono organizzati I dati in pagine e quali link navigazionali collegano le diverse pagine” • Presentazione “l’aspetto di ogni informazione nelle pagine”

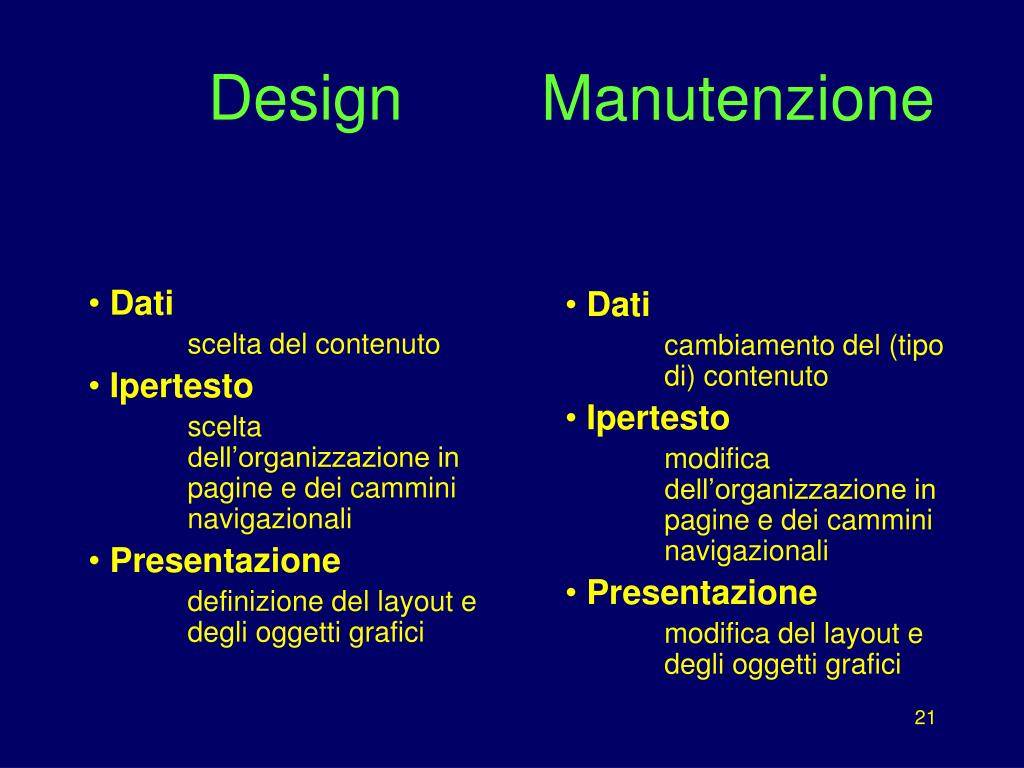

21. Dati scelta del contenuto Ipertesto scelta dell’organizzazione in pagine e dei cammini navigazionali Presentazione definizione del layout e degli oggetti grafici Manutenzione Design • Dati • cambiamento del (tipo di) contenuto • Ipertesto • modifica dell’organizzazione in pagine e dei cammini navigazionali • Presentazione • modifica del layout e degli oggetti grafici

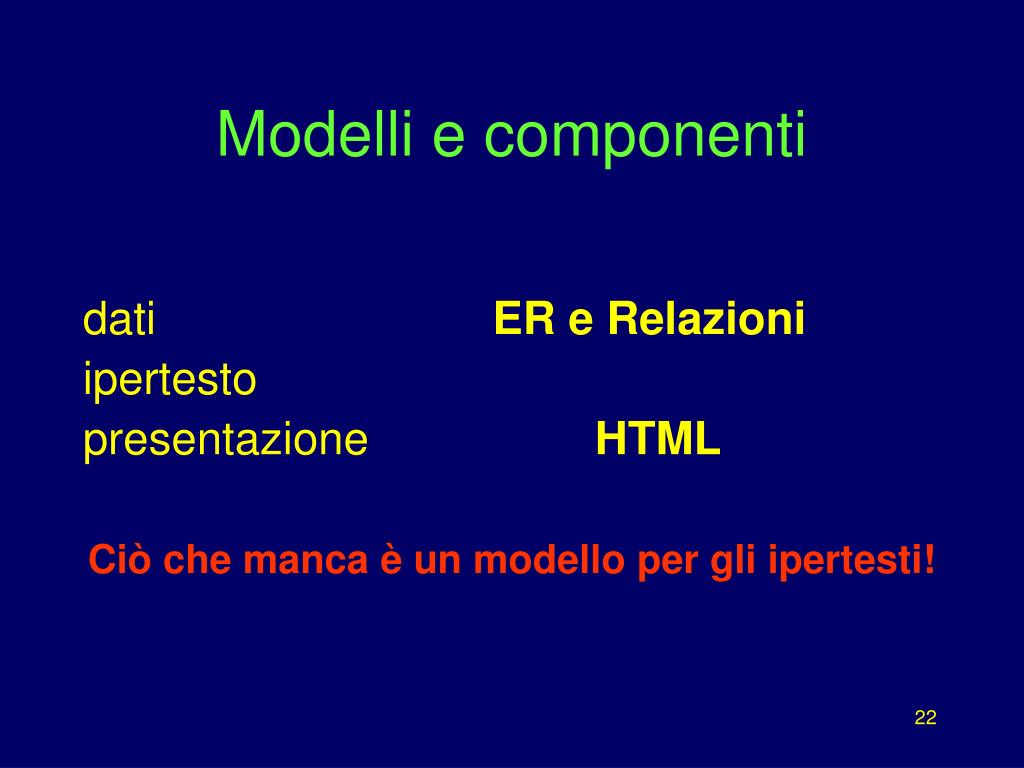

22. Modelli e componenti dati ER e Relazioni ipertesto presentazione HTML Ciò che manca è un modello per gli ipertesti!

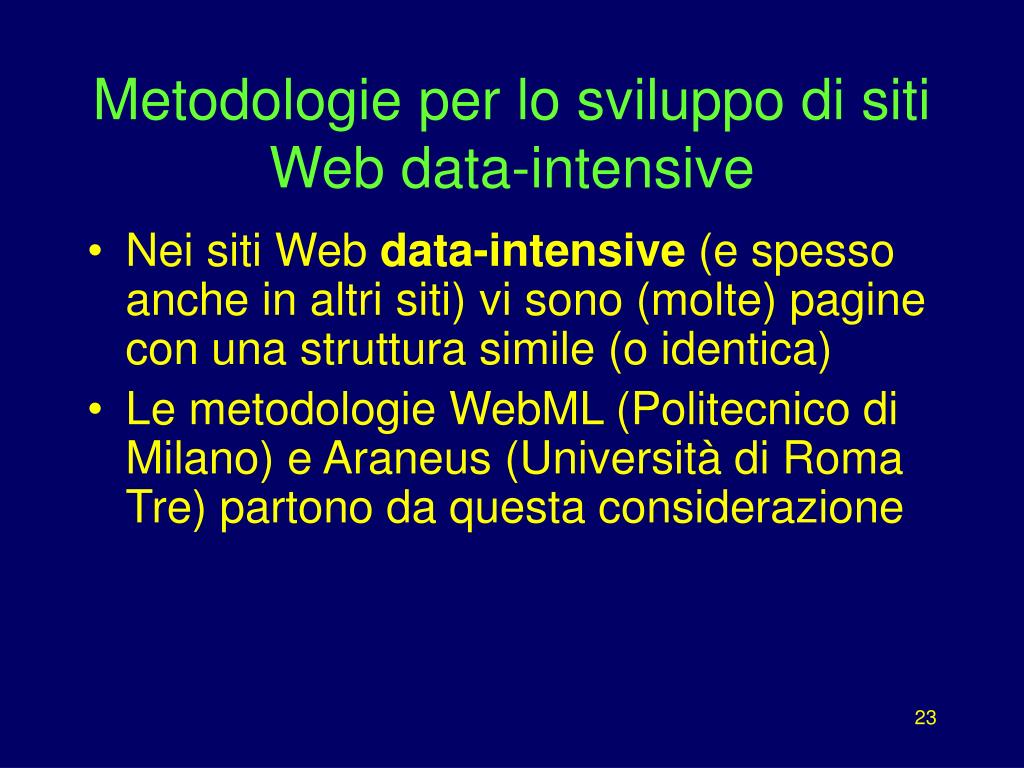

23. Metodologie per lo sviluppo di siti Web data-intensive • Nei siti Web data-intensive (e spesso anche in altri siti) vi sono (molte) pagine con una struttura simile (o identica) • Le metodologie WebML (Politecnico di Milano) e Araneus (Università di Roma Tre) partono da questa considerazione

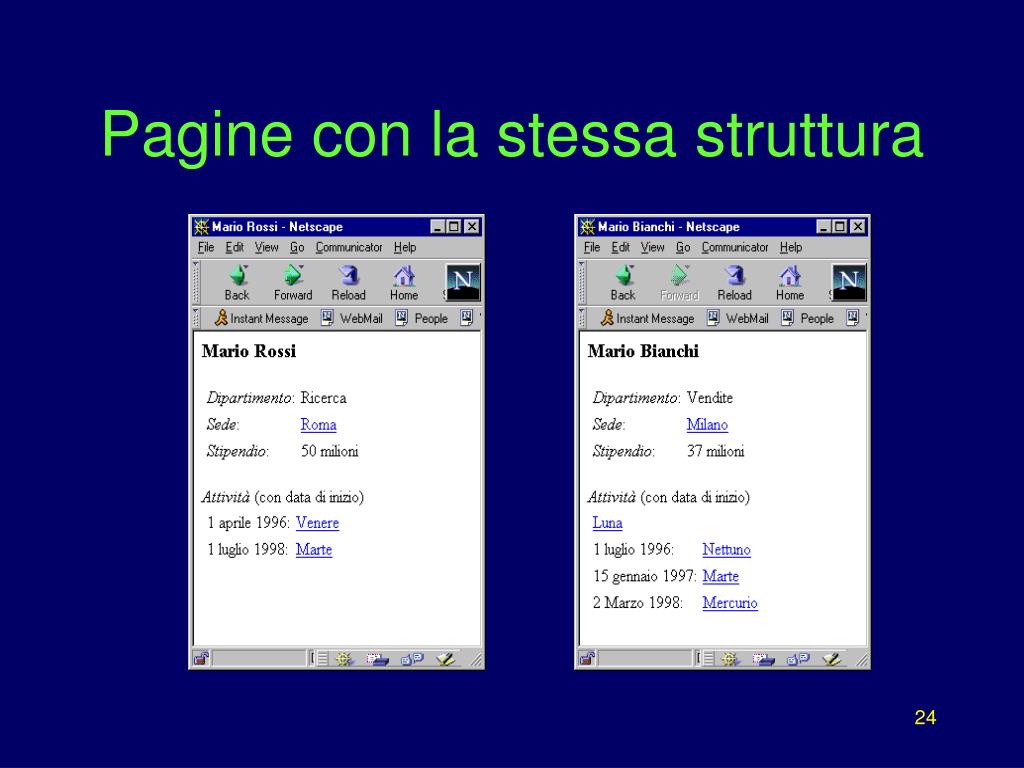

24. Pagine con la stessa struttura

25. Pagine con un'altra struttura

26. La metodologia Araneus Università di Roma Tre

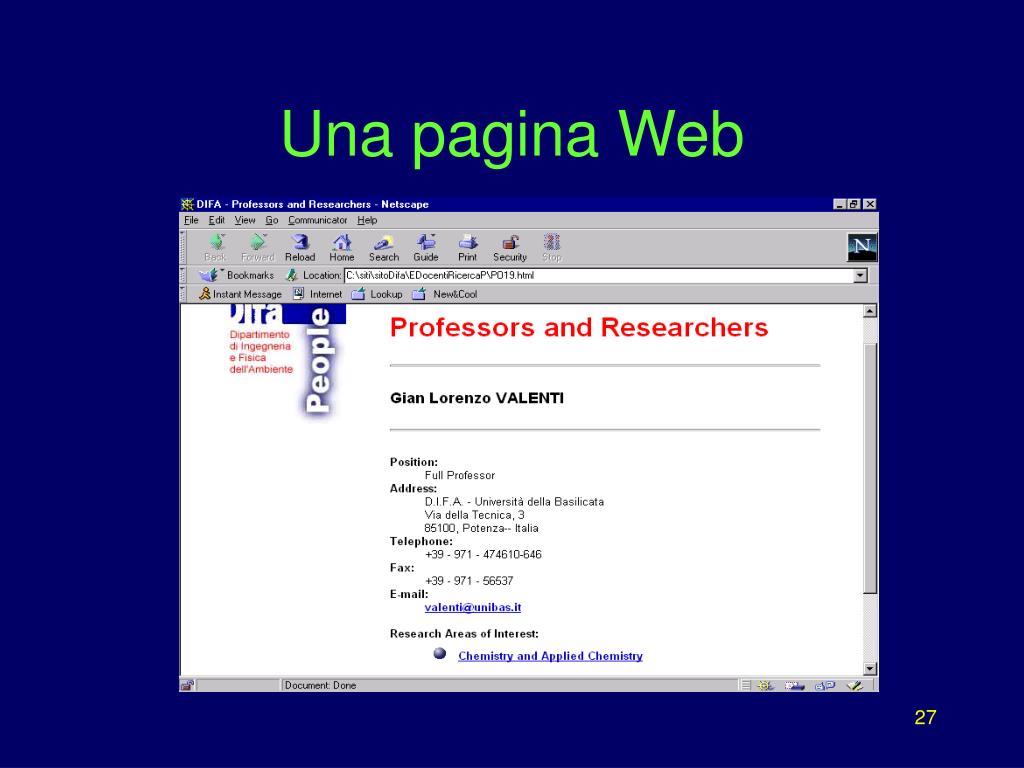

27. Una pagina Web

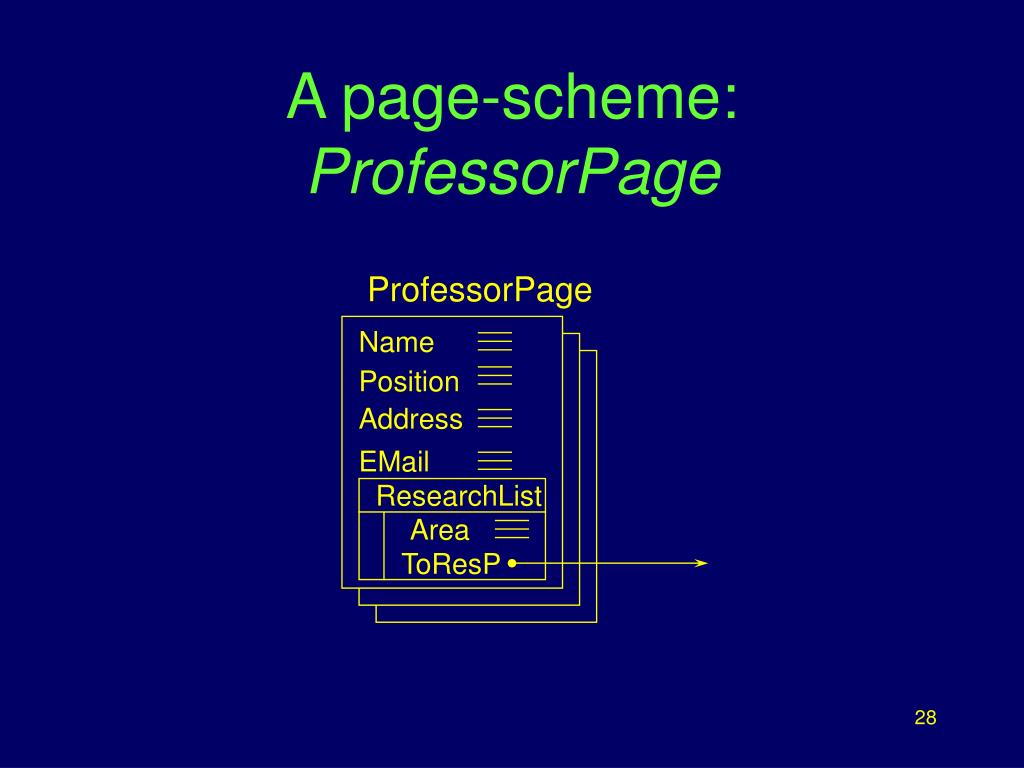

28. A page-scheme: ProfessorPage ProfessorPage Name Position Address EMail ResearchList Area ToResP

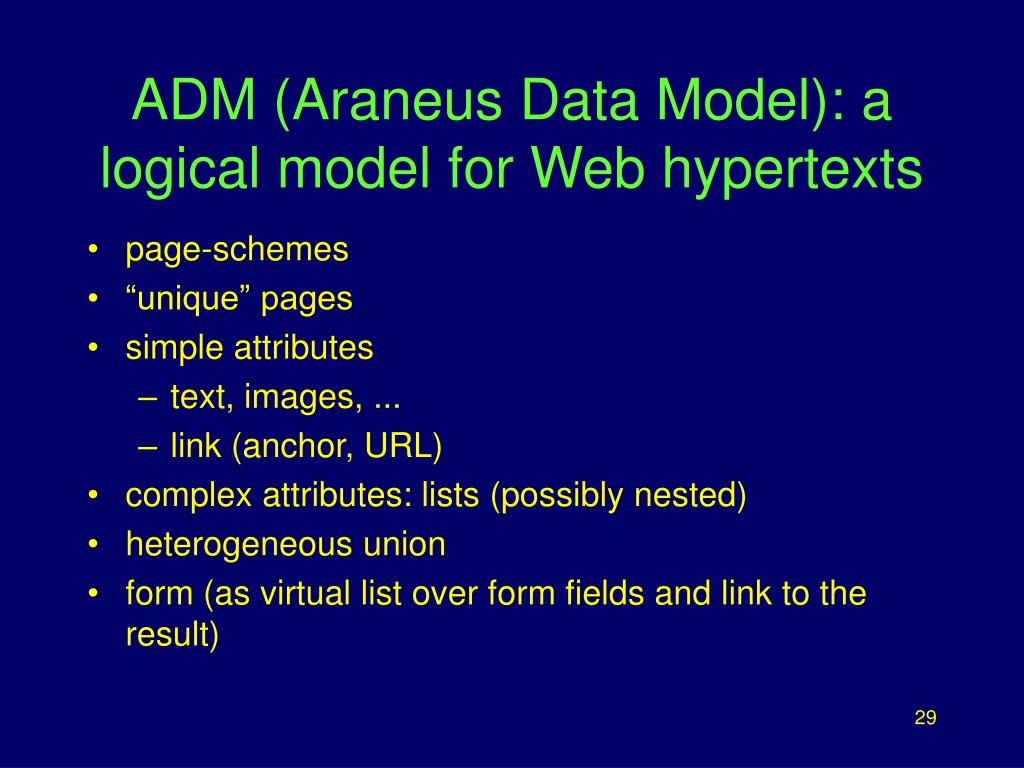

29. ADM (Araneus Data Model): a logical model for Web hypertexts • page-schemes • “unique” pages • simple attributes • text, images, ... • link (anchor, URL) • complex attributes: lists (possibly nested) • heterogeneous union • form (as virtual list over form fields and link to the result)

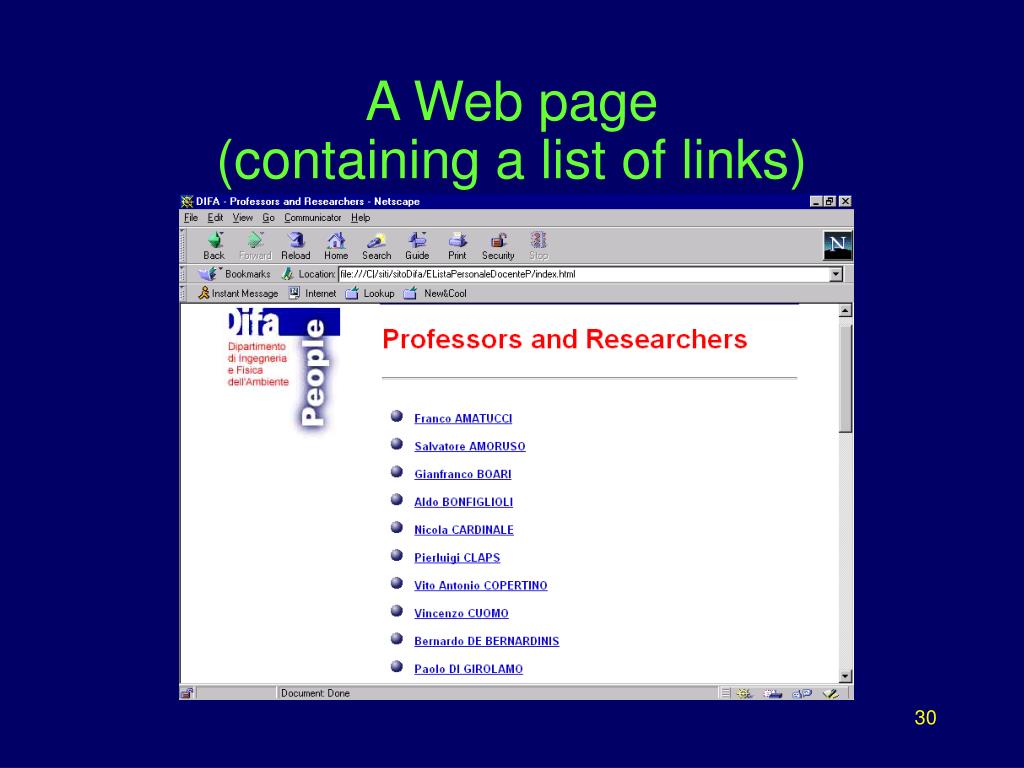

30. A Web page (containing a list of links)

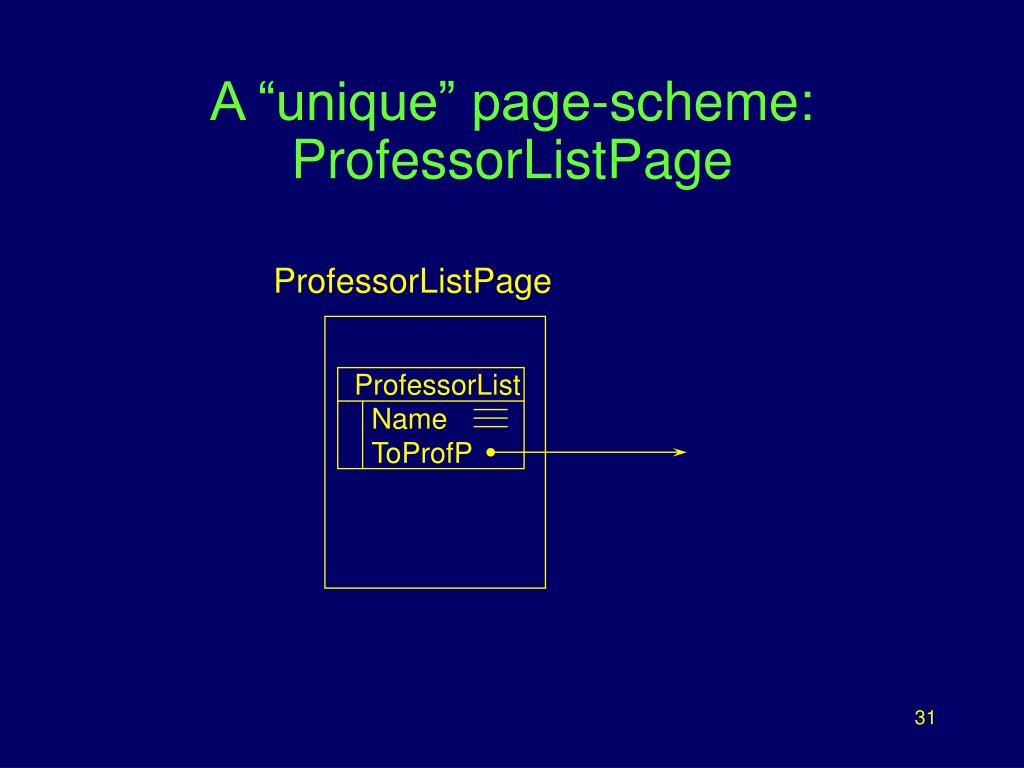

31. A “unique” page-scheme: ProfessorListPage ProfessorListPage ProfessorList Name ToProfP

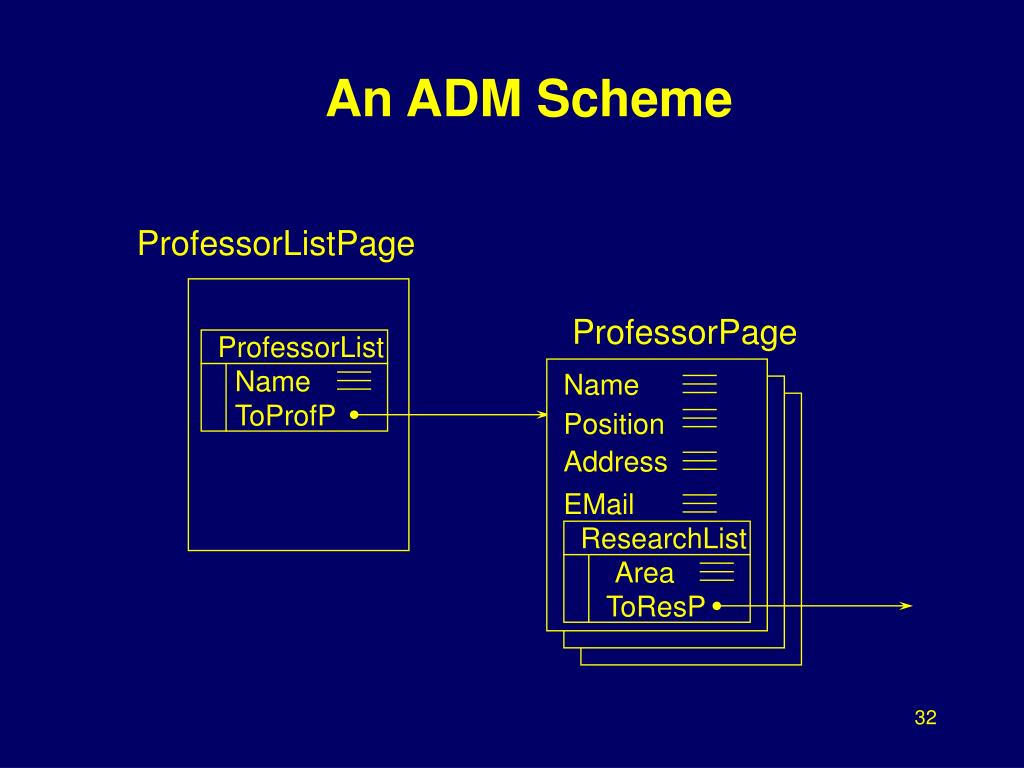

32. An ADM Scheme ProfessorListPage ProfessorPage ProfessorList Name Name ToProfP Position Address EMail ResearchList Area ToResP

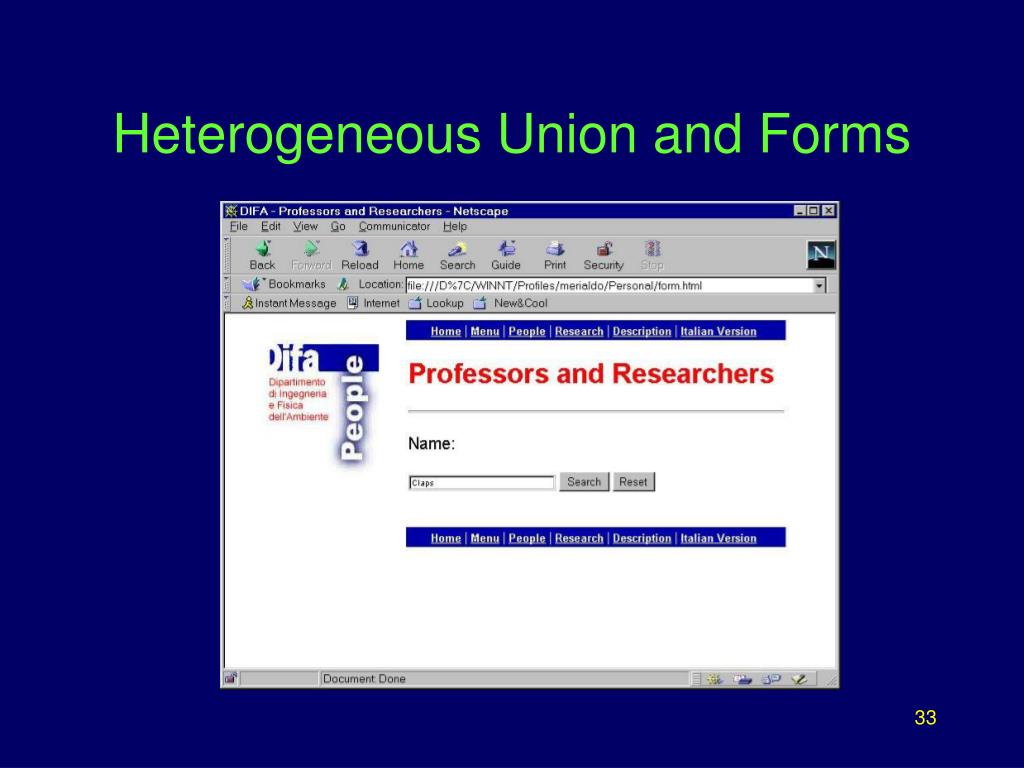

33. Heterogeneous Union and Forms

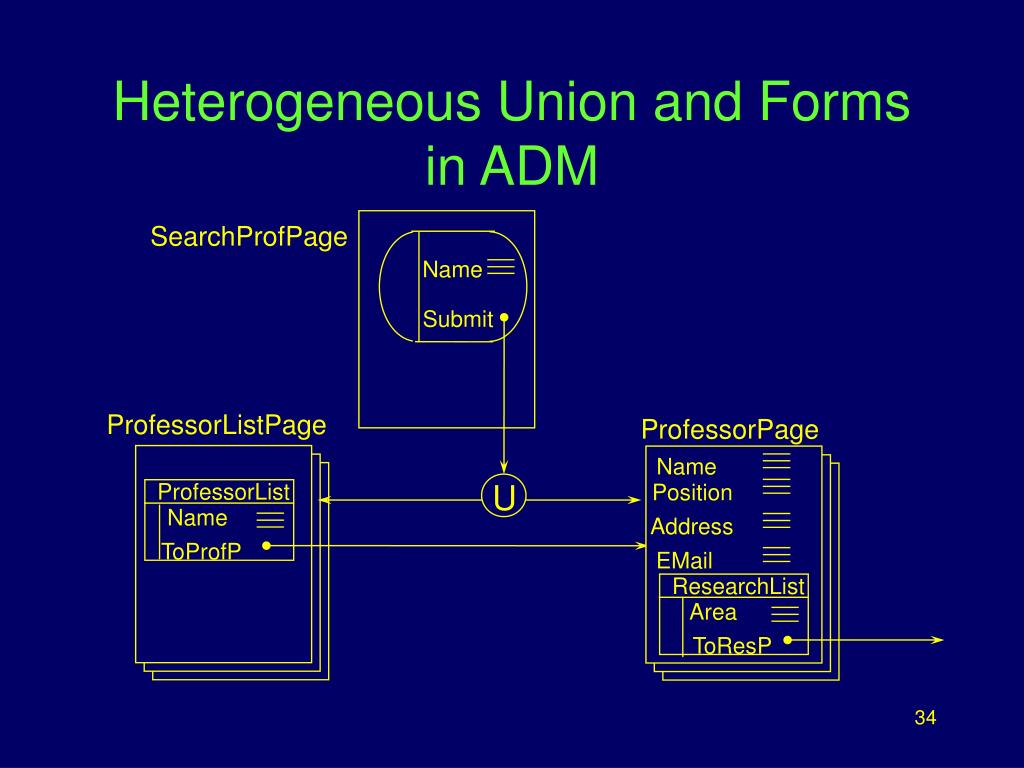

34. Name Submit Name U ProfessorList Position Name Address ToProfP EMail ResearchList Area ToResP Heterogeneous Union and Forms in ADM SearchProfPage ProfessorListPage ProfessorPage

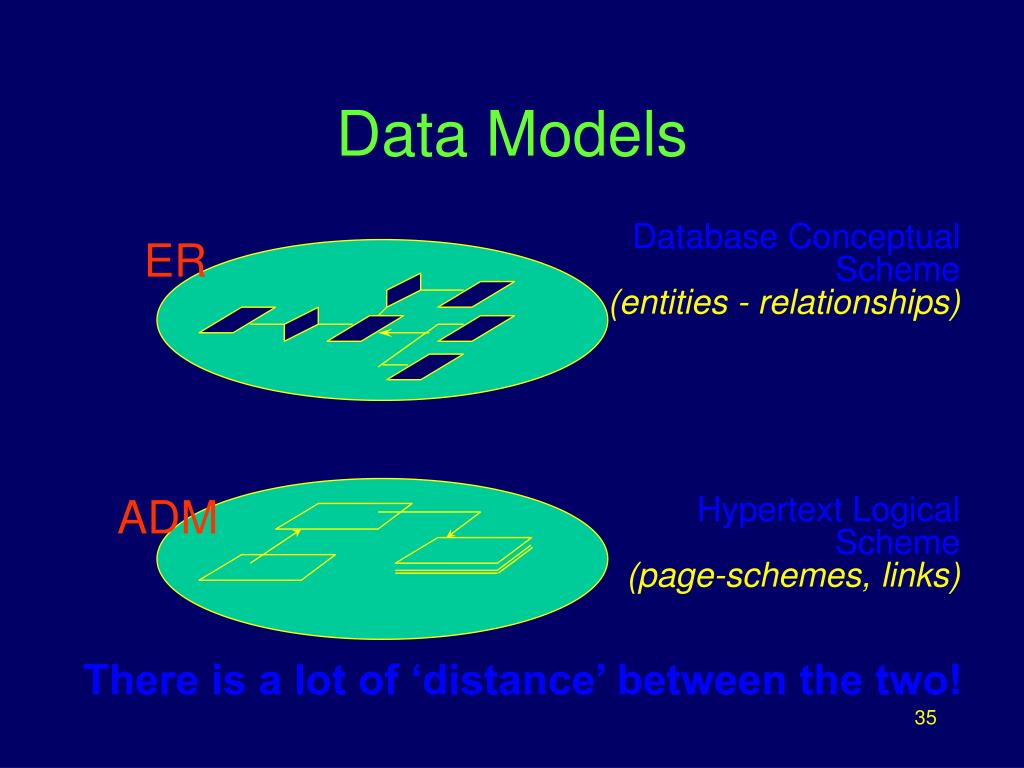

35. Data Models Database Conceptual Scheme (entities - relationships) ER ADM Hypertext Logical Scheme (page-schemes, links) There is a lot of ‘distance’ between the two!

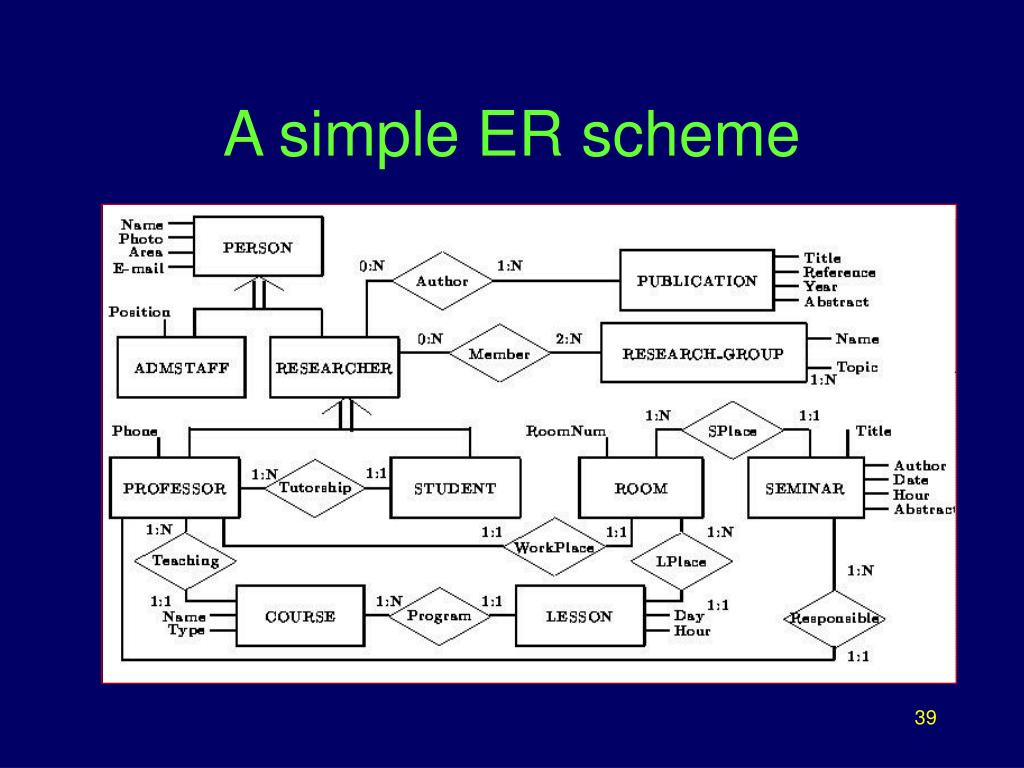

39. A simple ER scheme

40. An ADM scheme

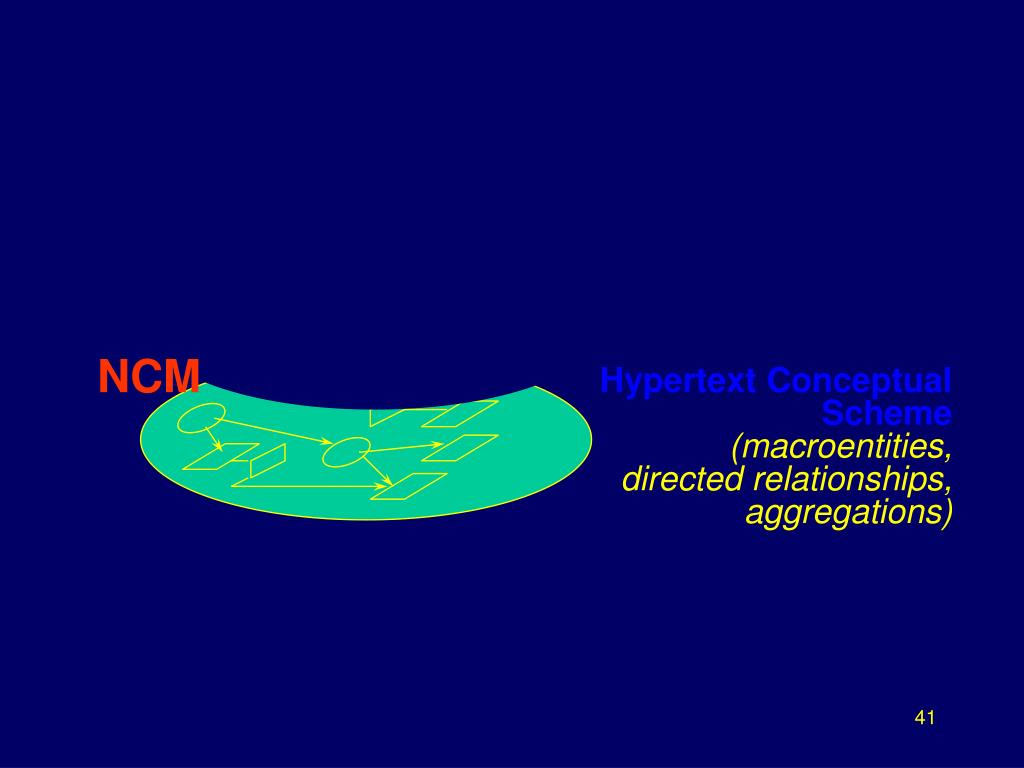

41. NCM Hypertext Conceptual Scheme (macroentities, directed relationships, aggregations)

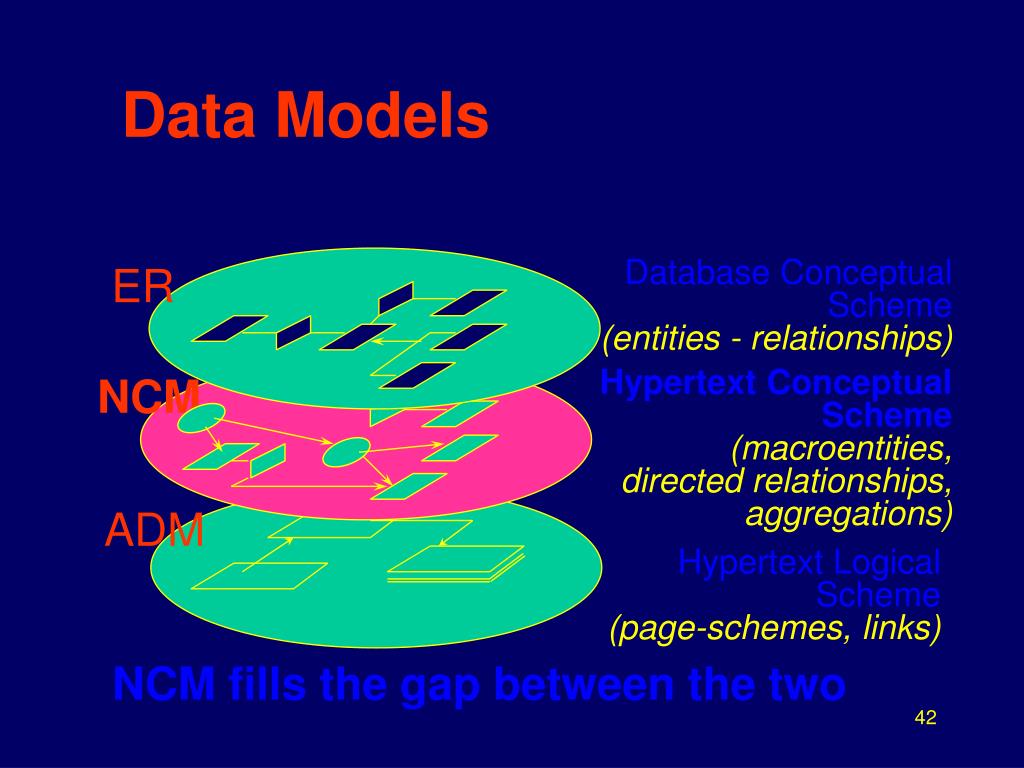

42. Data Models ER Database Conceptual Scheme (entities - relationships) NCM Hypertext Conceptual Scheme (macroentities, directed relationships, aggregations) ADM Hypertext Logical Scheme (page-schemes, links) NCM fills the gap between the two

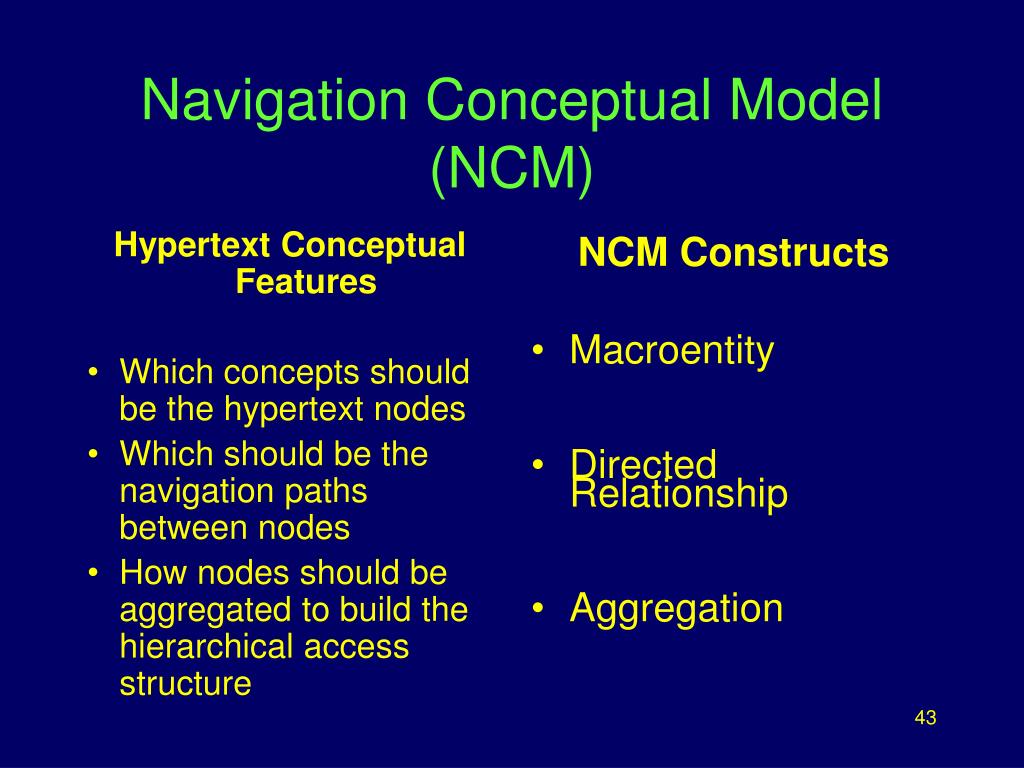

43. Hypertext Conceptual Features Which concepts should be the hypertext nodes Which should be the navigation paths between nodes How nodes should be aggregated to build the hierarchical access structure NCM Constructs Macroentity Directed Relationship Aggregation Navigation Conceptual Model (NCM)

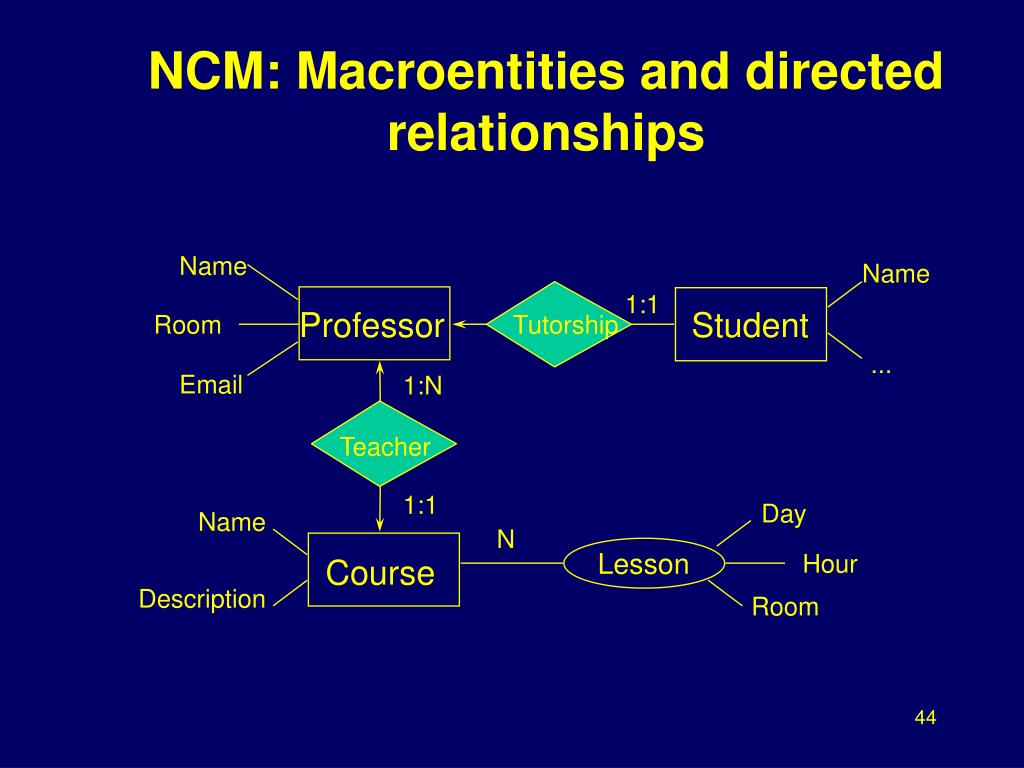

44. NCM: Macroentities and directed relationships Name Name 1:1 Professor Student Room Tutorship ... Email 1:N Teacher 1:1 Day Name N Lesson Hour Course Description Room

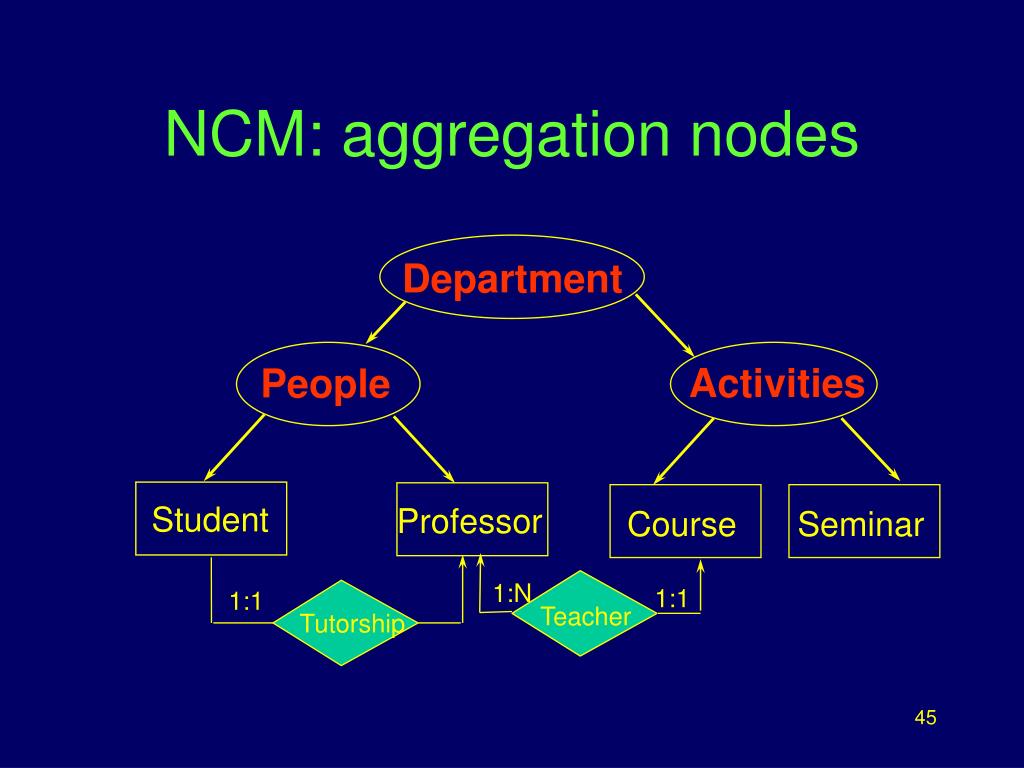

45. Student Professor Course Seminar Teacher Tutorship NCM: aggregation nodes Department Activities People 1:N 1:1 1:1

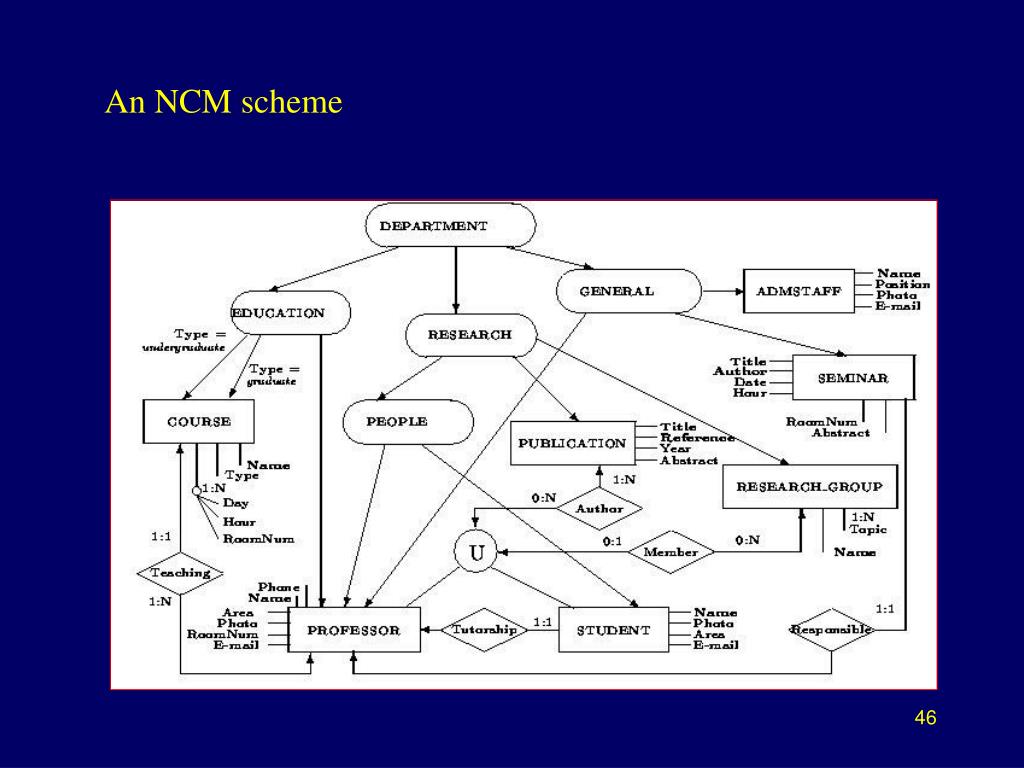

46. An NCM scheme

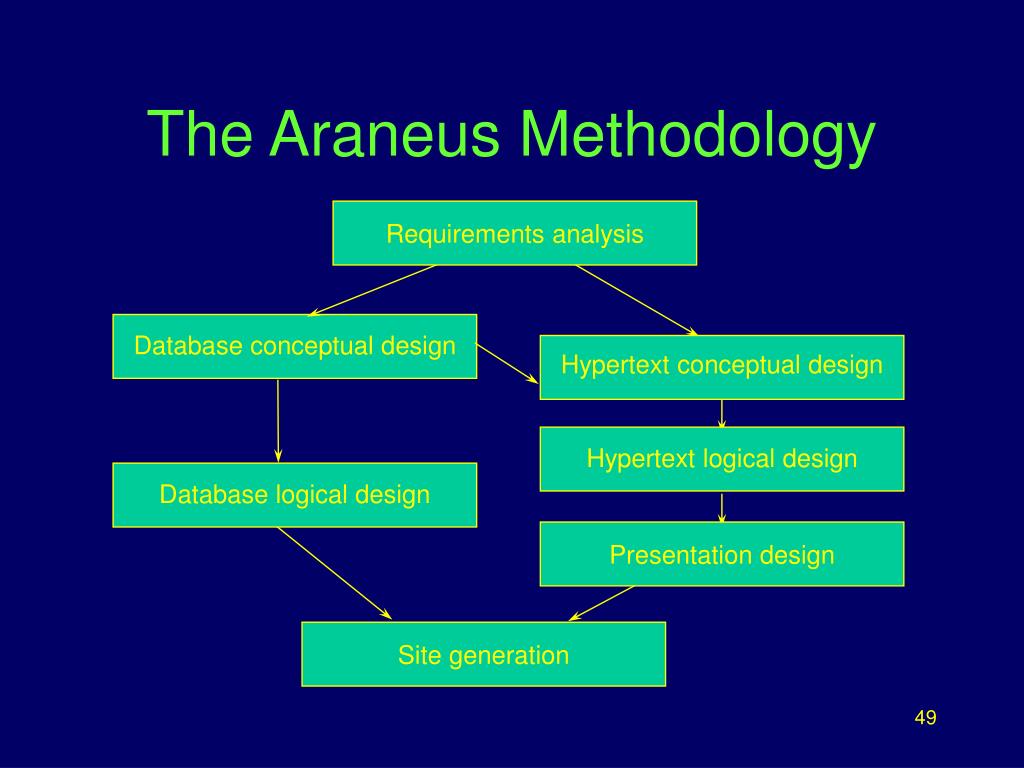

49. The Araneus Methodology Requirements analysis Database conceptualdesign Hypertext conceptual design Hypertext logical design Hypertext logical design Database logical design Presentation design Presentation design Site generation Page Generation

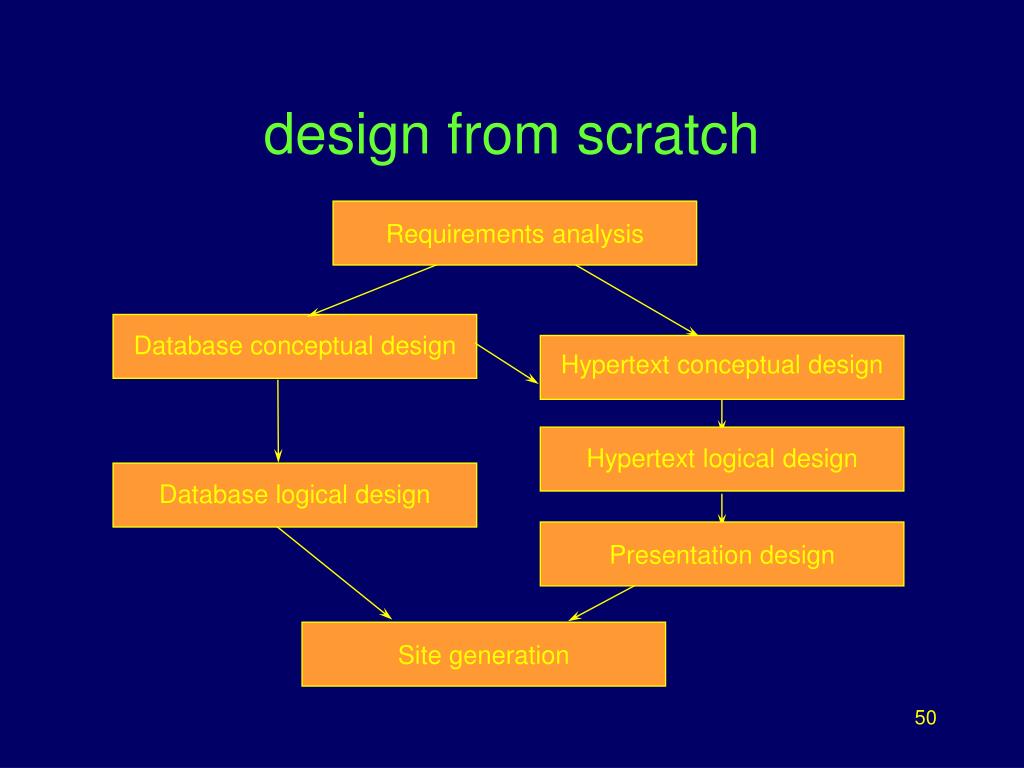

50. design from scratch Requirements analysis Database conceptualdesign Hypertext conceptual design Hypertext logical design Hypertext logical design Database logical design Presentation design Presentation design Site generation Page Generation
