  1. SC DPM 2010

  2. Agenda • Introduction • Nouveautés • La Sauvegarde DPM : l’Express Full • Les Scénarii de Protection • Les sites distants • Les postes clients • Le Mode Workgroup • Hyper-V R2 • Les applicatifs • Ressources • Q&R

  3. Introduction

  4. Top Priorities For CIOs…

  5. Les Problématiques Clients • Sauvegarde : trop lente, trop complexe • Restauration des données trop lente (bandes) • Sauvegarde centralisée impossible (lenteur WAN) • 24 h de perte potentiel de données Restauration Rapide • Restauration : peu fiable, difficile • Problème de bande • Temps de recouvrement en heures, jours! • Toutes les restaurations sont éffectués par l’admin Sauvegarde sur bande, 1 fois par jour • Couts : Trop élevés • Auguementation des données • Déduplication des données • Protection des sites distants est importante Les données auguement de 30% par an en moyenne, les budgets restents plats

  6. sur disque Cliché en ligne(jusqu”à512) Active Directory® System State Toutesles 15 minutes Serveur DPM Primaire Serveur DPM Secondaire Sur site distant Archivage sur bande Serveur de Fichiers

  7. Enterprise DPML – “Agent Application” – par serveur protégé Pour les applications SQL, Exchange, SharePoint, & Virtualization – et fichiers DR: DPM 2 DPM 4 DR – disaster recovery Bare Metal Recovery: Sauvegarde Image pour XP/2003 Active Directory® System State Serveur DPM DPM 2007 SauvegardeDisque & Bandes Windows Server 2003 Windows Server 2008 file shares and directories Client DPML “Agent Desktop” XP Pro & Vista, Win7 Standard DPML = “Agent Fichier” Par serveur protégé

  8. Les Nouveautés

  9. Les Nouveautés! • Délégations de droits pour les restaurations SQL

  10. Sauvegardezdans le Cloud ! Disk-based Recovery Online Snapshots (up to 512) Active Directory® System State Mirrored Data Center Data CenterData available for recovery Up to Every 15 minutes Tape-based Backup Data Protection Manager Iron Mountain Data Center file services

  11. Le Monde de l'Entreprise Agent DPM pour la solution tierce Tape 3rd party software Active Directory® System State Windows XP Windows Vista Windows 7 UNIX Windows Server 2003 Windows Server 2008 & R2 file shares and directories ORACLE AS/400

  12. i365 EDPM Appliance Disk-based Recovery Online Snapshots (up to 512) Active Directory® System State Up to Every 15 minutes Tape-based Backup Evault Agents Oracle VMWare HP/UX, AIX, Netware, Solaris, IBM System i Linux file services

  13. Les Atouts DPM

  14. Les PlateformesSupportées • Windows Server® 2008 R2 • Windows Server® 2008 • Windows Storage Server 2008 • Windows Server® 2003 R2 • Windows Server® 2003 Service Pack 1 • Windows Storage Server 2003 R2 • Windows Unified Data Storage Server • Windows® Essential Business Server 2008 • Windows® Small Business Server 2008 • Microsoft® Office SharePoint® Server 2010 • Microsoft® Office SharePoint® Server 2007 • Microsoft® Office SharePoint® Portal Server 2003 • Windows® SharePoint® Foundation Services 4.0 • Windows® SharePoint® Services version 3.0 • Windows® SharePoint® Services version 2.0 NouvautésDPM 2010 • Windows® 7 • Windows Vista® Business or higher • Windows® XP Professional - Service Pack 2 • Microsoft® SQL Server™ 2008 • Microsoft® SQL Server™ 2005 • Microsoft® SQL Server™ 2000 Service Pack 4 • SAP® running on Microsoft SQL Server • Microsoft® Exchange Server 2010 – including DAG • Microsoft® Exchange Server 2007 – including LCR, CCR , and SCR • Microsoft® Exchange Server 2003 Service Pack 2 • Microsoft® Dynamics® AX 2009

  15. La Sauvegarde DPM : L’Express Full

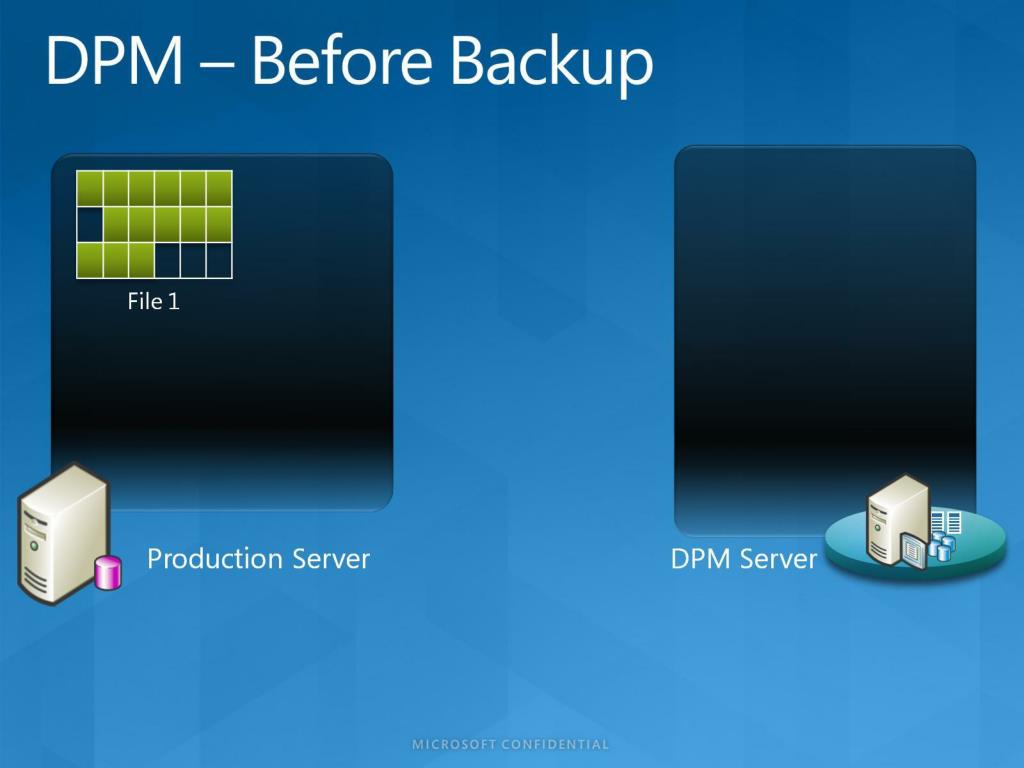

  16. DPM – Before Backup

  17. DPM – Take VSS Snapshot

  18. DPM – First Backup

  19. DPM – Remove Snapshot

  20. DPM – Second Backup

  21. DPM – Create Shadow Copy

  22. Les Scénarii de Protection

  23. Les Sites Distants

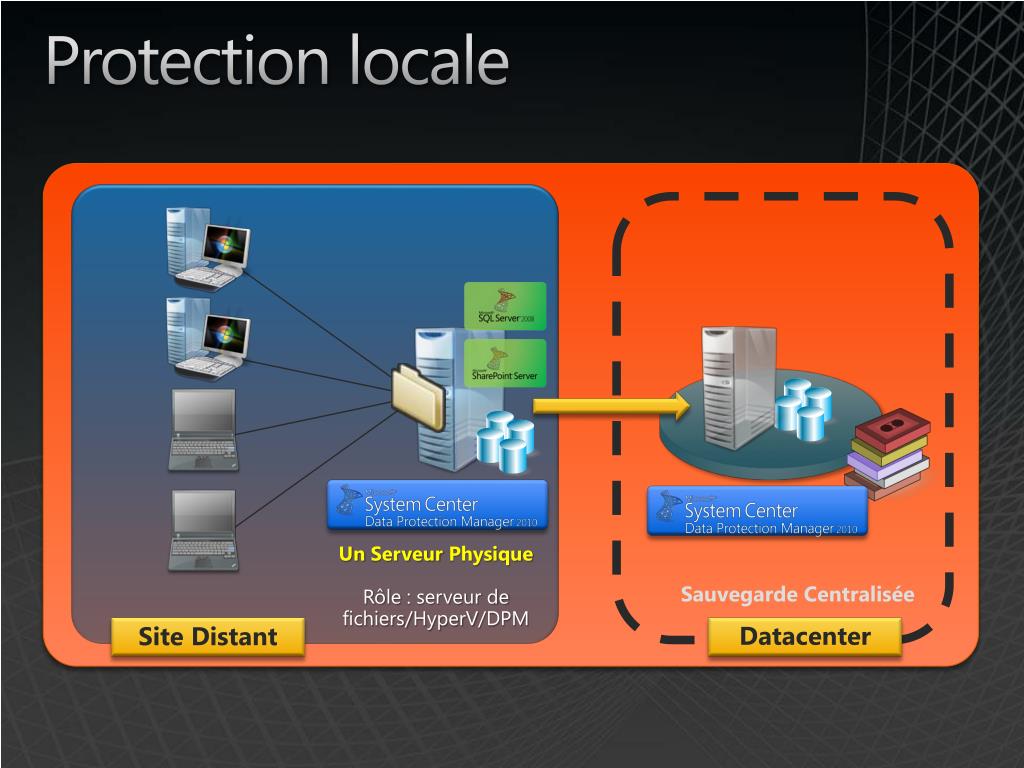

  24. Protection locale Un Serveur Physique Rôle : serveur de fichiers/HyperV/DPM SauvegardeCentralisée Datacenter Site Distant

  25. Les Sites Distants avec Hyper-V DPM s’installe dans la partition parent DPM protège toute les VMs Si serveur Exchange présent, alors l’agent DPM sera installé dans cette VM Restauration local et rapide Réplications des données en centrale si la bande passante le permet

  26. Les Postes Clients

  27. DPM 2010 – Protection Poste Client • Support des portables • Sauvegarde à travers des liens VPN • Support des postes XP, Vista, & Win7 • Jusqu’à 1000 postes clients par serveur DPM • “Approche données client” • Uniquement les données choisies sont répliqués! • Gestion centralisée à partir de la console DPM • Restauration par l’utilisateur (en ligne et hors ligne) • L’ admin permet ou pas la sauvegarde/restauration

  28. Les Défis Force Mobile Grandeur d’échelle Différentsutilisateurs avec différentsbesoins

  29. Complexité des sauvegardes Utilisateurs Copie des donnéessur un partageprotègé par l’IT Faites par l’utilisateurlui-même Intervention de l’IT limité, voir pas du tout Politique de sauvegarde difficile à contrôler Certaines données critiques ne sont pas protégées

  30. C1 Protection DPM (1) Quandvoulez-vousprotègervosdonnées? Quevoulez-vousprotèger? Quelestvotreplage de rétention?data? Sauvegarde Politique de Sauvegarde 8:00 – 12:00 – 18:00 PM Protection “Mes Documents” Rétention – 14 jours 8:00 AM – 12:00 AM – 6:00 PM Protect “My Documents” Retain Data for – 14 Days 8:00 AM – 12:00 AM – 6:00 PM Protect ‘My Documents” Retain Data for – 14 Days 8:00 AM – 12:00 AM – 6:00 PM Protect “My Documents” Retain Data for – 14 Days 8:00 AM – 12:00 AM – 6:00 PM Protect “My Documents” Retain Data for – 14 Days Server Admin

  31. C2 Protection DPM (2) 8:00 Synchro de la sauvegarde En déplacement dans une filiale Dansl’avion 12:00 Synchro de la sauvegarde Politique de Sauvegarde 8:00 – 12:00 – 18:00 PM Protection “Mes Documents” Rétention – 14 jours Backup at 12:00 Noon Backup at 8:00 AM Day 2 Day 1

  32. C2 Protection DPM (3) 8:00 AM • Synchro de la sauvegarde De retour au bureau • Politique de Sauvegarde • 8:00 – 12:00 – 18:00 PM • Protection “Mes Documents” • Rétention – 14 jours Restauration possible Données d’hier ou du mois précédent Day 10 Day 7 Day 3

  33. C3 En résumé En voyage Sauvegarde 8:00 14 jours de rétention Dans les agences du groupe Sauvegarde 12:00 De retour au bureau Sauvegarde DPM Sauvegarde 8:00 Synchronisation des compteurs Day 1 Day 2 Day 10 Day 1

  34. Les Applicatifs

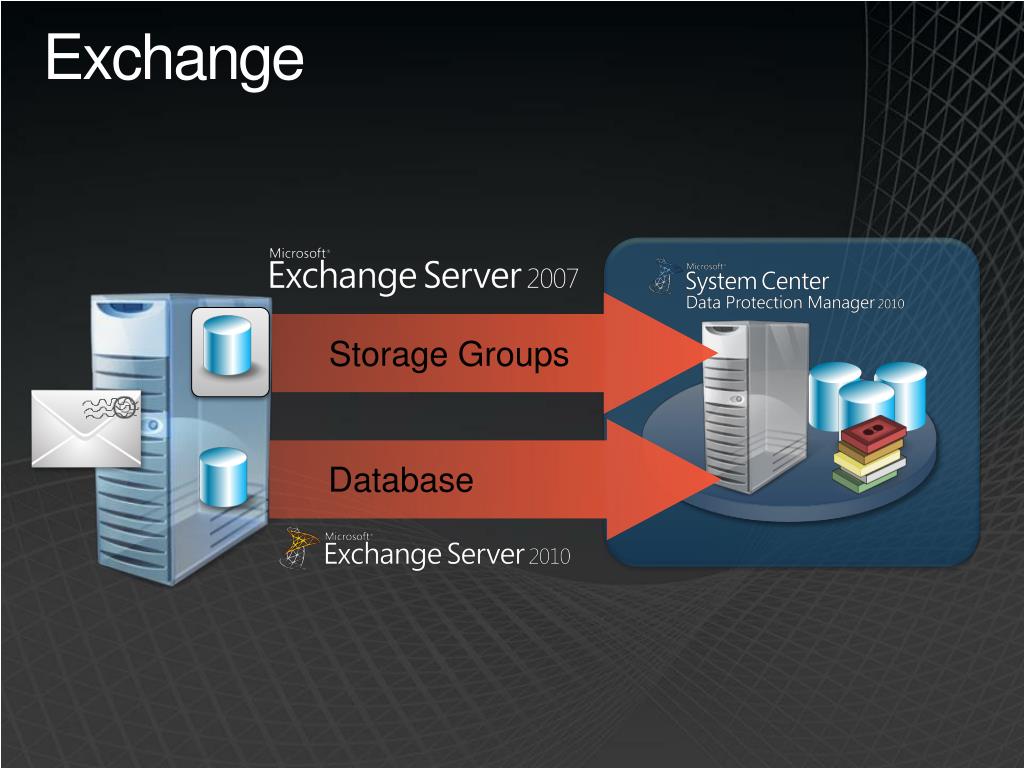

  35. Exchange Storage Groups Database

  36. Exchange 2007 – LCR Exchange 2007 Local Continuous Replication • Un seulserveur Exchange avec Réplication des bases • Basculement sur la copie si perte de volume ou corruption • DPM protège le volume actif DPM

  37. Exchange 2007 – CCR Exchange 2007 CCR Cluster Continuous Replication • Redondance des serveurs et des bases • Idéal pour les configurations géo-localisées • Les journaux des bases sont répliqués • DPM protège le serveur passif (recommandation) Exchange 2007 Active Exchange 2007 Passive DPM

  38. Exchange 2007 SP1- SCR NoeudActif NoeudPassif Noeud En attente CCR SCR Exchange Exchange Exchange Protection SCR Basculement de site Sauvegarde DPM 2010 DPM 2010 DPM 2010 E2 E1 E3 Disk-based for fast recovery DPM 2010 DPM 2 DPM 4 DR Continuité de services et de sauvegardes

  39. Exchange 2007 SP1- SCR NoeudActif NoeudPassif Noeud en attente CCR SCR Exchange Exchange Exchange Protection SCR DPM Sauvegarde DPM 2010 DPM 2010 E2 E3 E1 Disk-based for fast recovery Tertiary Disk – and Offsite Tape Evite le besoin d’ uneréplication DPM

  40. Exchange 2010 DPM 2010 DAG noeud 1 DAG noeud 2 DAG noeud 3 Exchange Exchange Exchange Sauvegarde Db+ logs DPM 2010 E2 E3 E1 Tertiary Disk – and Offsite Tape Sauvegarde en mode copie

  41. SQL Server

  42. SQL Server Instance : Compta WE 3 Paye Ventes

  43. SQL Server : instances DPM 2010 Instance : Compta WE 3 Paye Sauvegarde Ventes Ajout Automatique Nouvelle Base

  44. Délégation de droits : Restauration Instance : Compta WE 3 Payroll Outil de restauration données Sales Soumis à des Privilèges

  45. SQL Server Mirroir SQL Base de données en mode Mirroir • Redondance des serveurs, instances et bases • Les journauxsontrépliqués • Le basculementestdétectéautomatiquement par DPM SQL Principal SQL Mirror DPM

  46. SQL Server SQL Log Shipping Log shipping • Features one SQL server with redundant databases • Each copy is treated as a unique drive by DPM • Redundant backups require that both drives be protected • Express Full’s only – no T-Logs SQL SQL DPM

  47. SQL Server Restauration des données SQL 2005 vers SQL 2008 DPM 2010 Protect SQL 2005 with integrated Disk & Tape Production Restore SQL 2008 Test?Dev?Prod? “migrate”

  48. SharePoint

  49. SharePoint Sauvegarde La Ferme Enterprise Search (index) Content Servers (SQL)

  50. SharePoint 2007 : Restauration SharePoint 2007 Ferme de Restauration La Ferme Enterprise Search (index) Content Servers (SQL) Users Team MS
