  1. Automatisation de la chaîne de régulation des lâchers d’eau du barrage de la Gimone Retenue de 25 millions de m3 Document extrait d’un rapport de fin d’étude BTS ELECTROTECHNIQUE - Lycée JEAN DUPUY - TARBES

  2. Permet le renforcement de la ressource en eau des bassins dominés par la Gimone et la Gesse (irrigation de 10 000ha) • Contribue aussi au soutien des étiages de la Garonne au titre de la compensation des débits évaporés à la centrale nucléaire de Golfech • Maintenir un débit réservé de 25 L/s pour la Gesse et de 35 l/s pour la Gimone

  3. OBJECTIFS • Mise en œuvre du matériel standard CACG ( télétransmission et API ) • Mise en œuvre sur site d’un terminal de dialogue • Prise en charge par l’automate de l’ouverture des vannes en fonction du débit demandé (Hauteur retenue + % ouverture) avec correction sur mesure au niveau restitution. • Changement complet ou partiel de l’armoire électrique

  4. Restitution vers la Gesse Restitution vers la Gimone Prise d’eau du barrage Pupitre / local Batardeau Garde Vidange Rapide Gesse Gimone Poste de commandement en local

  5. Vannes motorisées à jet creux Vanne Gesse : mesure centimètre d’ouverture Profondeur : 30m Vanne Gimone

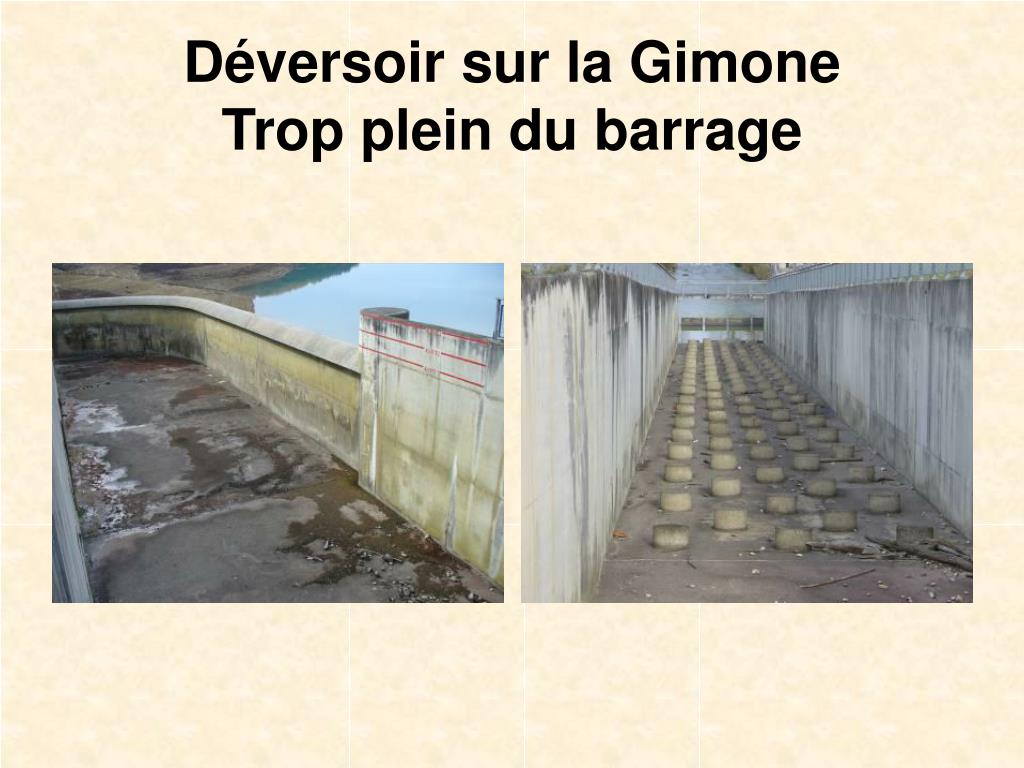

  6. Déversoir sur la GimoneTrop plein du barrage

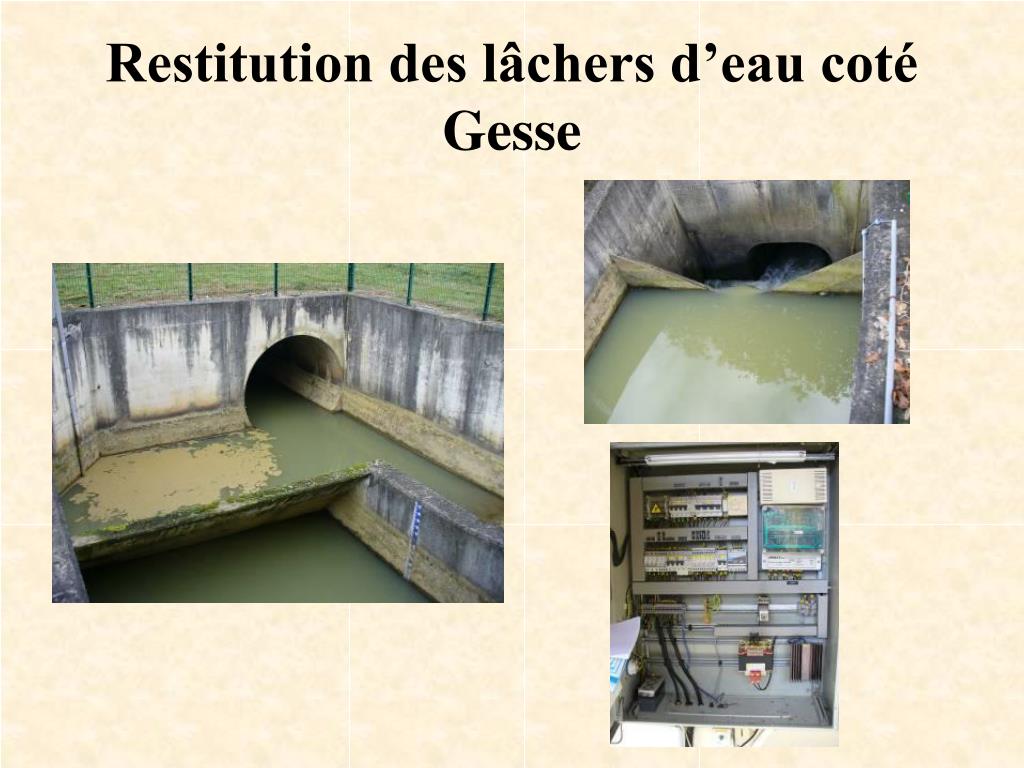

  7. Restitution des lâchers d’eau coté Gesse

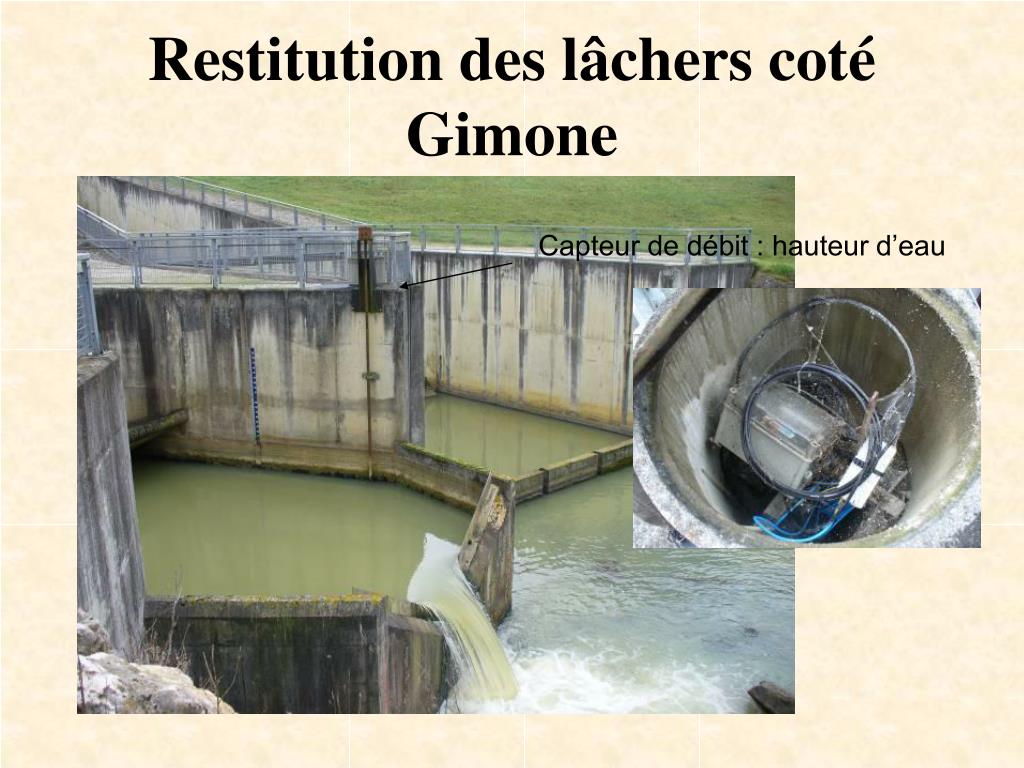

  8. Restitution des lâchers coté Gimone Capteur de débit : hauteur d’eau

  9. Armoire API et télégestion Télégestion Wit Automate PB 400 et TSX Nano

  10. Armoire alimentation et armoire d’alerte

  11. Enoncé des tâches à réaliser par les 3 étudiants : _ Etude détaillée de l’existant (fonctionnement, synoptique de l’ensemble, matériel). _ Création des schémas électriques sous Xrelais. _ Dimensionnement et choix de l’API de type Micro ou Prémium de la gamme Schneider. _ Dimensionnement et choix du terminal de dialogue de type KEP. _ Dimensionnement et choix de l’interface de communication Sofrel. _ Paramétrage des liaisons d’interfaces de communication à l’ API, _ Dimensionnement et choix de l’appareillage électrique de commande, de protection, _ Etude et choix protection surtension (parafoudre) _ Etude et choix du capteur restitution Gesse : mode de communication à l’API. _ Etude et réalisation des synoptiques et/ou grafcets de fonctionnement, _ Ecriture des pages et configuration du terminal de dialogue, _ Ecriture du programme de l’API en langage Ladder. _ Écriture du programme Sofrel (interface de communication : télégestion) _ Réalisation de l’armoire avec câblage total ou partiel. _ Mise en service _ Réalisation d’un dossier technique
