  1. Autotelaio

  2. Contenuto: • Allineamento Ruote e Geometria del Veicolo

  3. Autotelaio Allineamento Ruote e Geometria del Veicolo

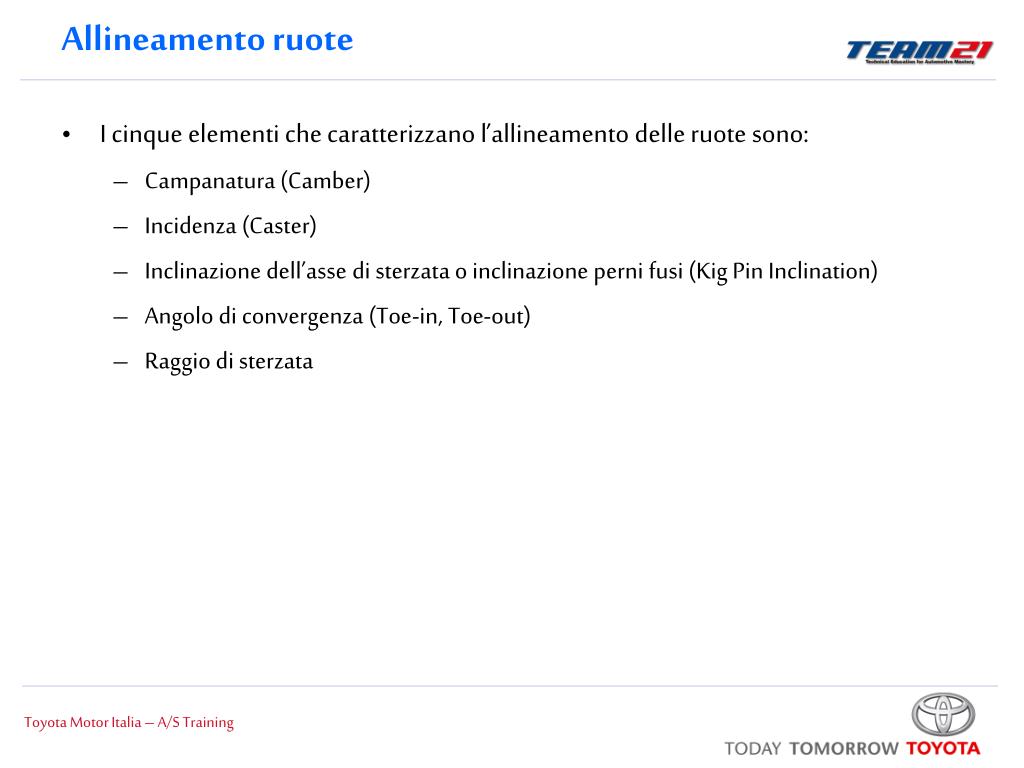

  4. Allineamento ruote • I cinque elementi che caratterizzano l’allineamento delle ruote sono: • Campanatura (Camber) • Incidenza (Caster) • Inclinazione dell’asse di sterzata o inclinazione perni fusi (Kig Pin Inclination) • Angolo di convergenza (Toe-in, Toe-out) • Raggio di sterzata

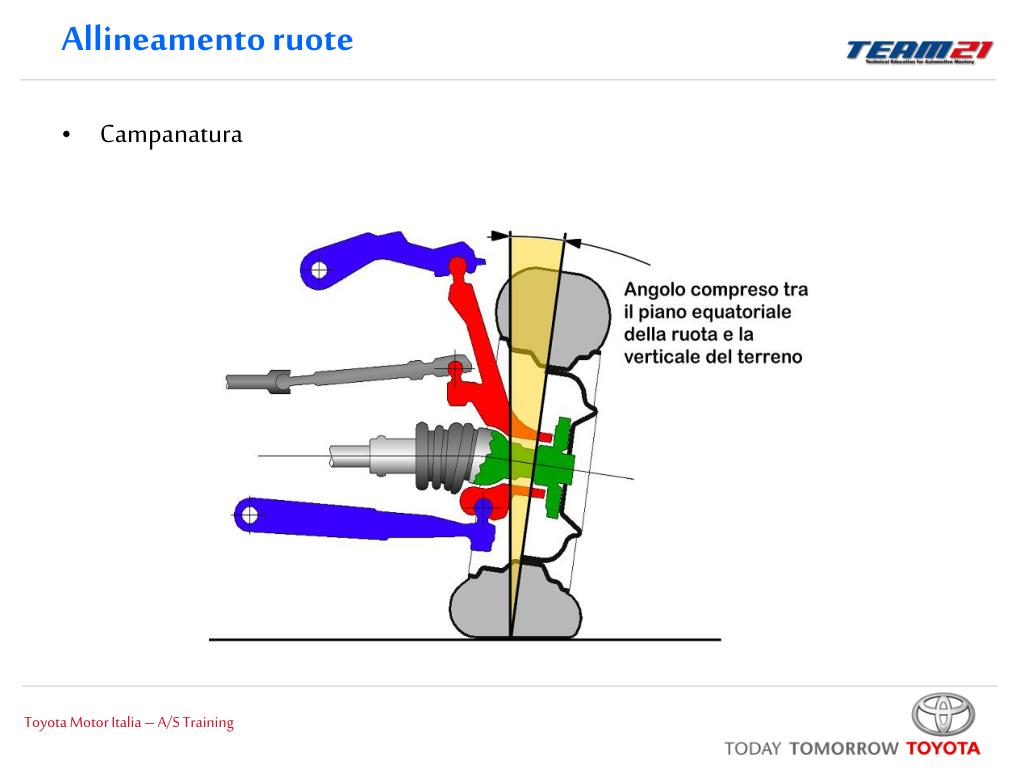

  5. Allineamento ruote • Campanatura

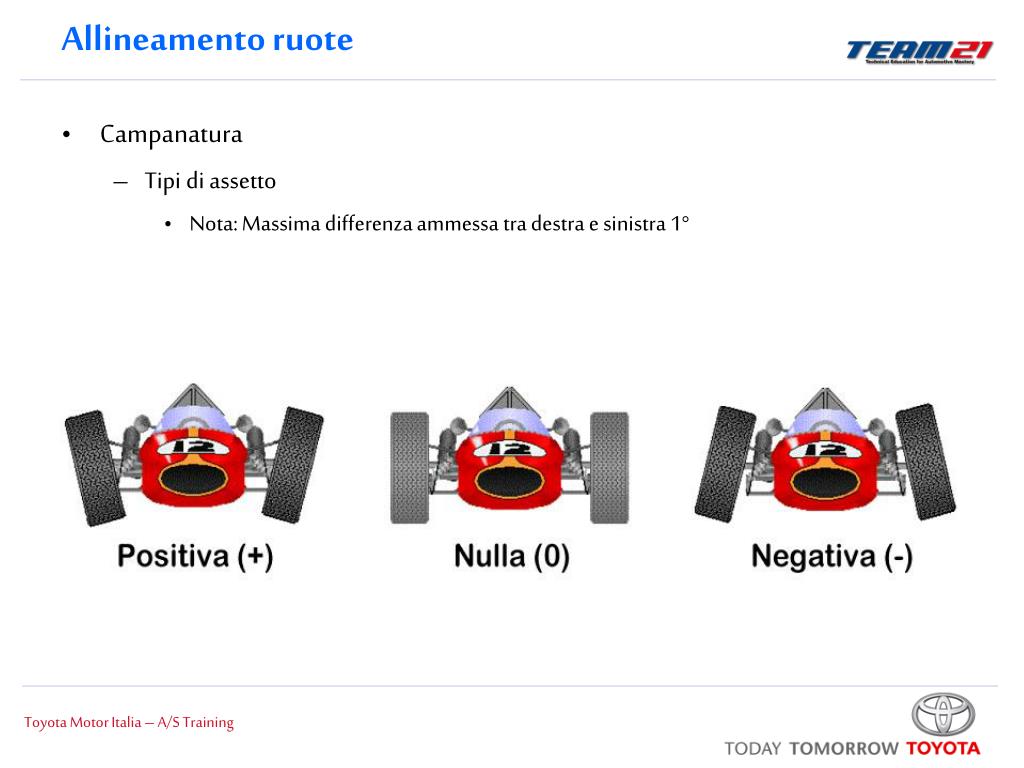

  6. Allineamento ruote • Campanatura • Tipi di assetto • Nota: Massima differenza ammessa tra destra e sinistra 1°

  7. Allineamento ruote • Campanatura positiva (vantaggi)

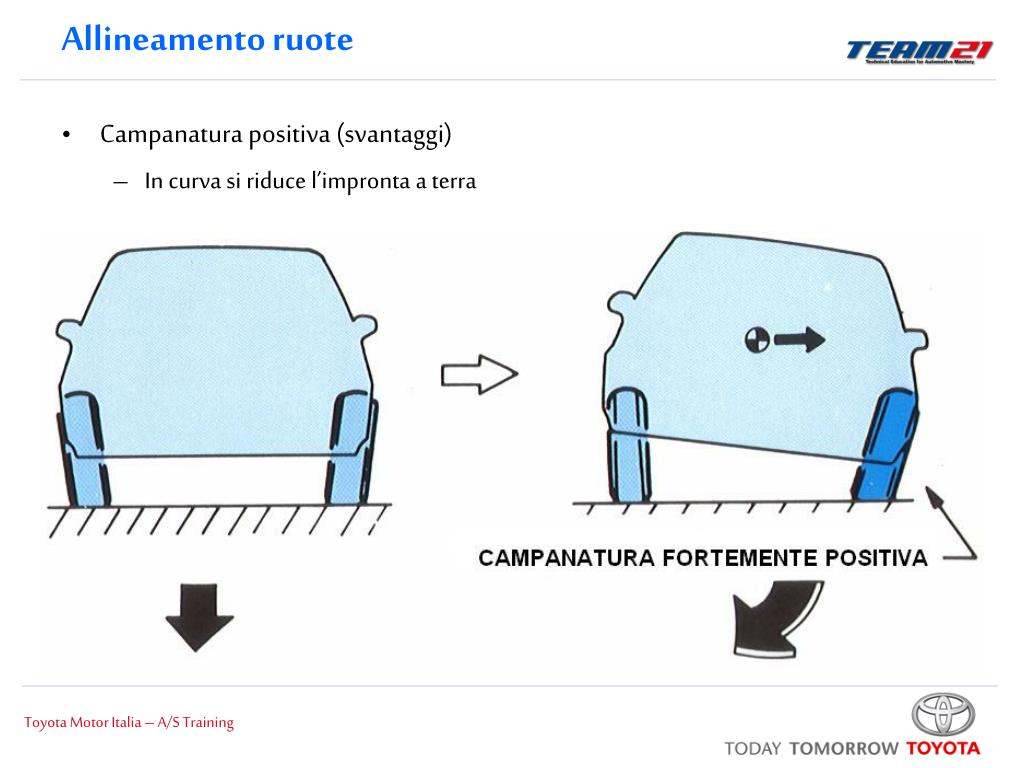

  8. Allineamento ruote • Campanatura positiva (svantaggi) • In curva si riduce l’impronta a terra

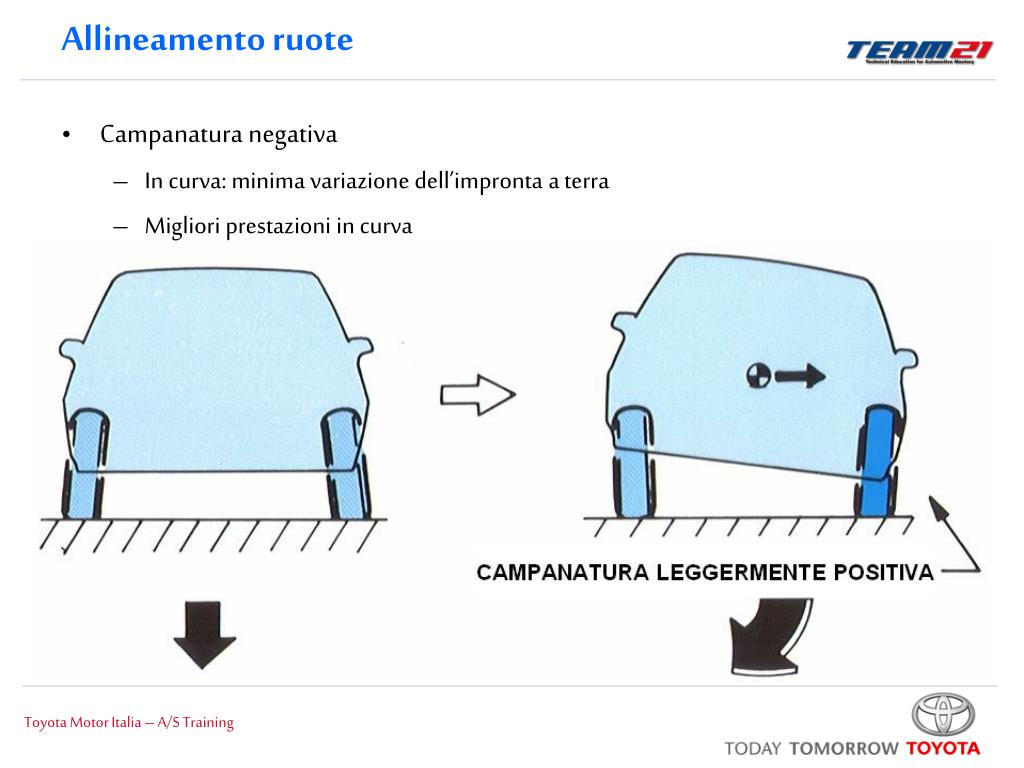

  9. Allineamento ruote • Campanatura negativa • In curva: minima variazione dell’impronta a terra • Migliori prestazioni in curva

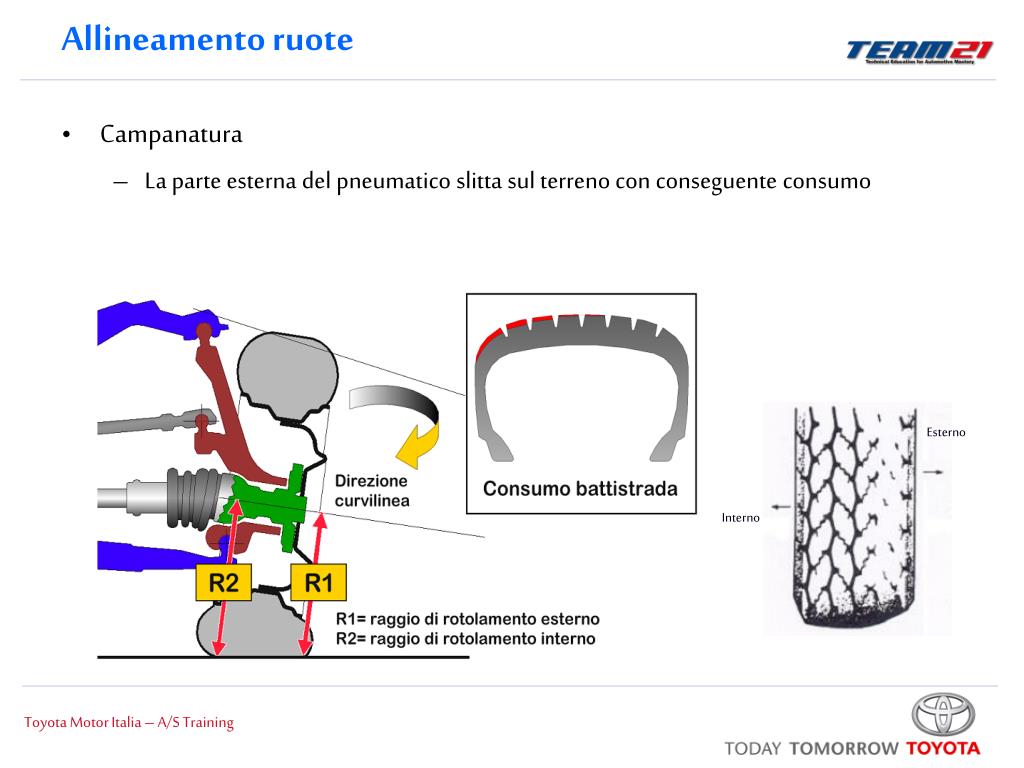

  10. Allineamento ruote • Campanatura • La parte esterna del pneumatico slitta sul terreno con conseguente consumo Esterno Interno

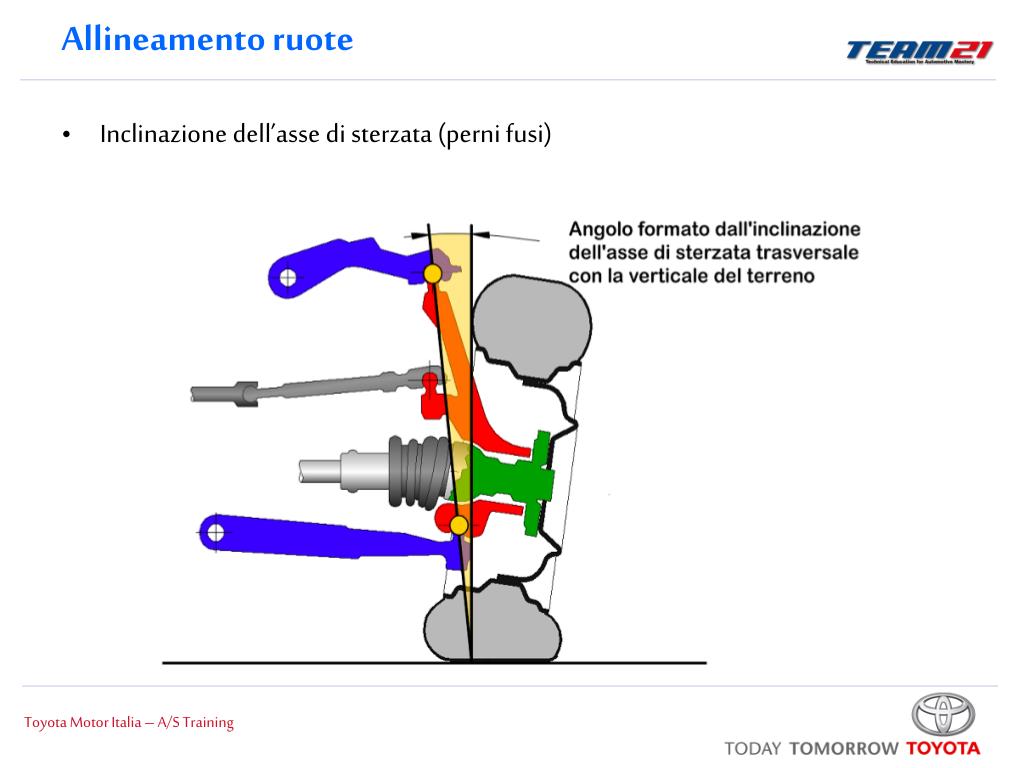

  11. Allineamento ruote • Inclinazione dell’asse di sterzata (perni fusi)

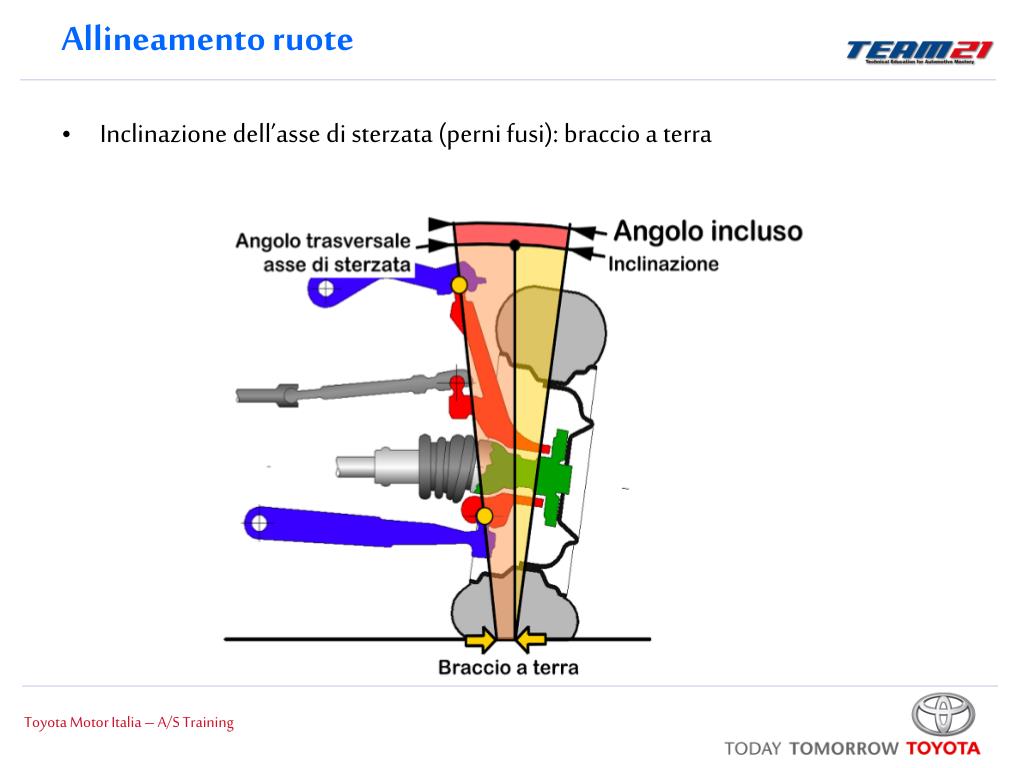

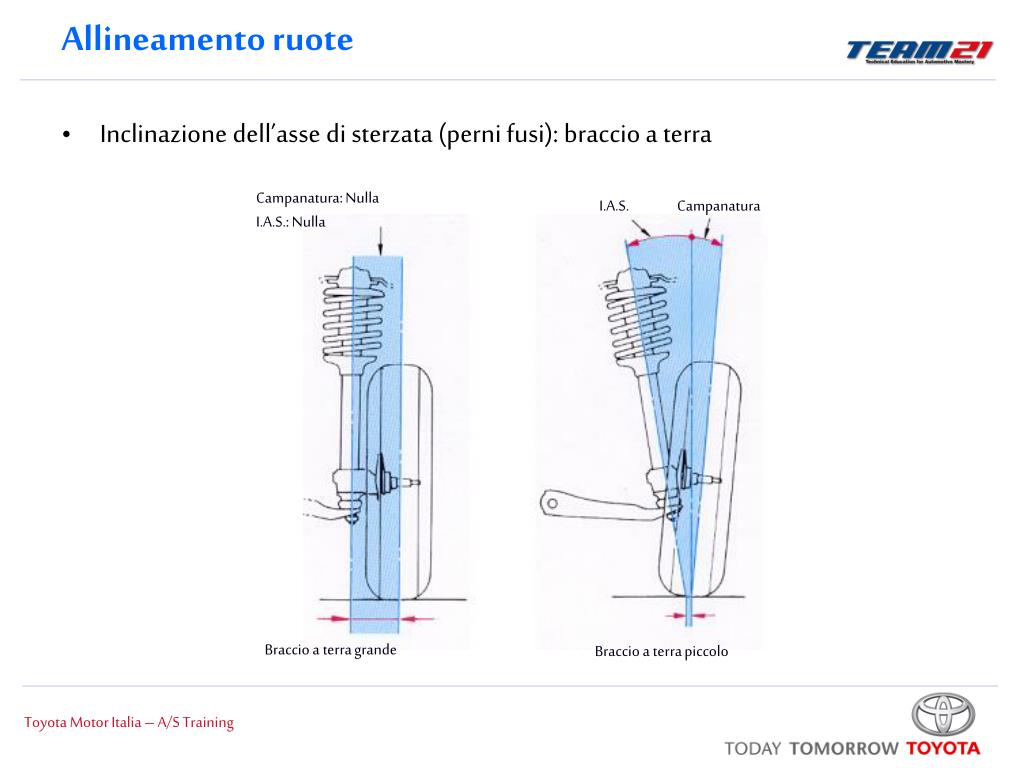

  12. Allineamento ruote • Inclinazione dell’asse di sterzata (perni fusi): braccio a terra

  13. Allineamento ruote • Inclinazione dell’asse di sterzata (perni fusi): braccio a terra Campanatura: NullaI.A.S.: Nulla I.A.S. Campanatura Braccio a terra grande Braccio a terra piccolo

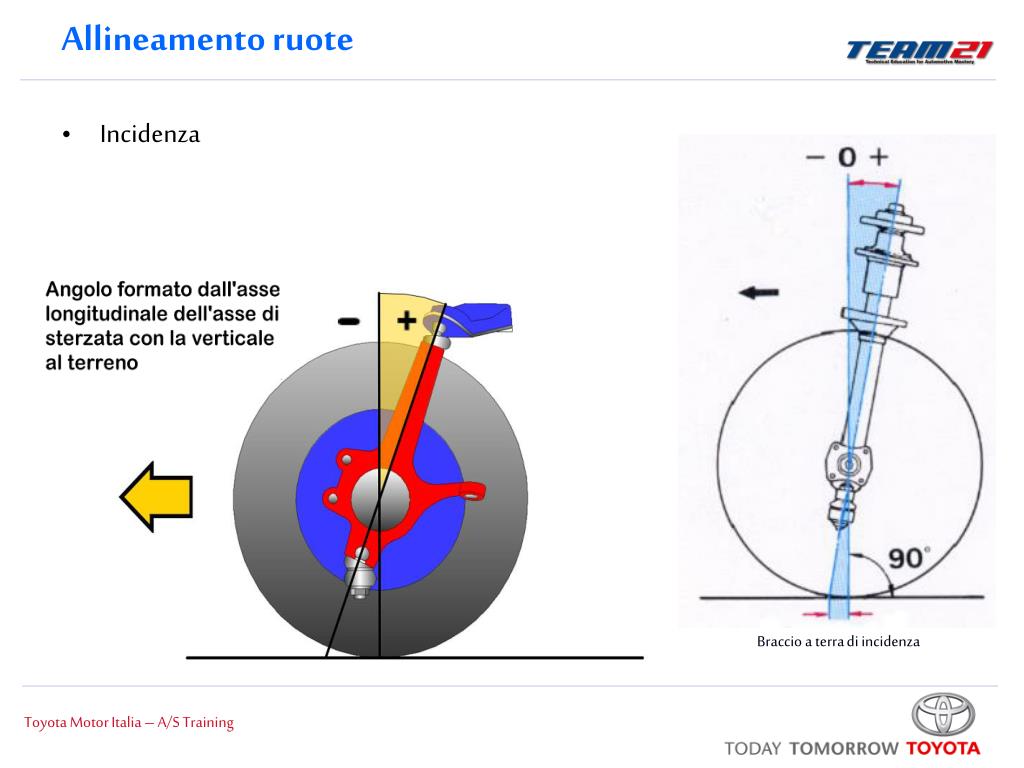

  14. Allineamento ruote • Incidenza Braccio a terra di incidenza

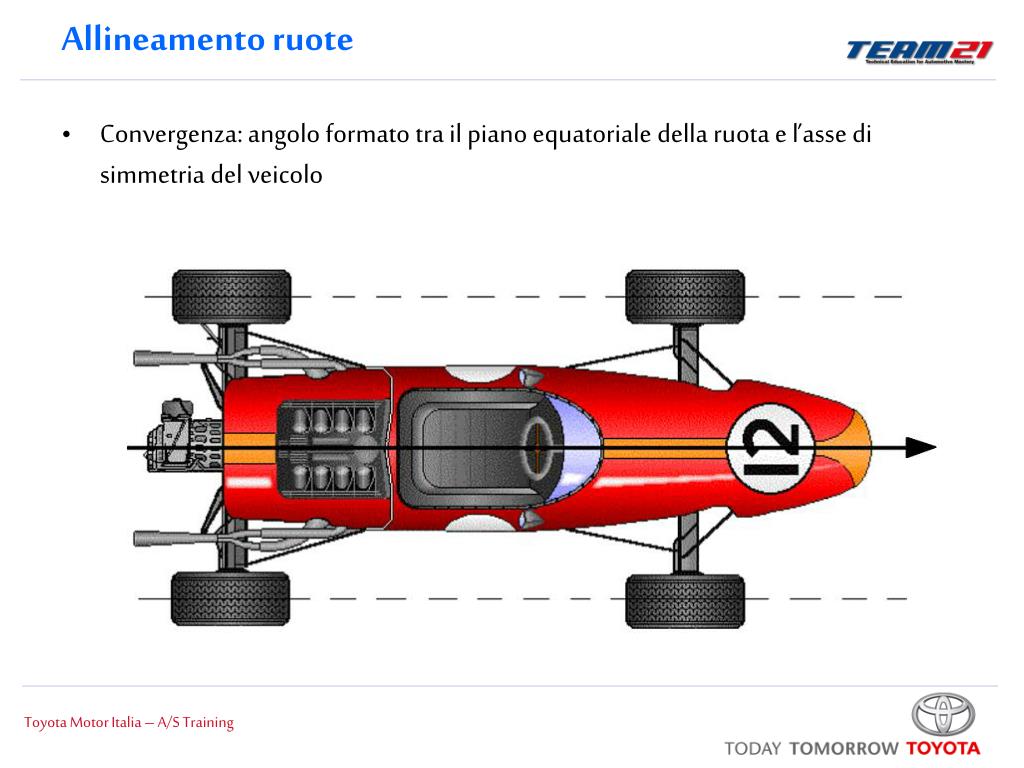

  15. Allineamento ruote • Convergenza: angolo formato tra il piano equatoriale della ruota e l’asse di simmetria del veicolo

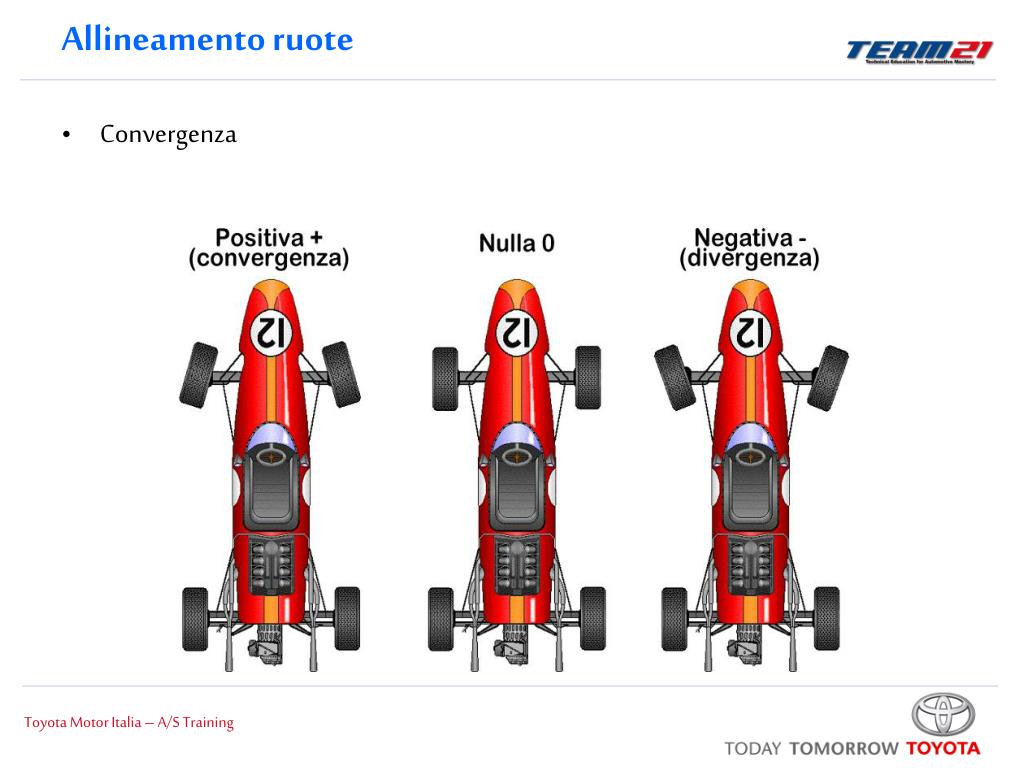

  16. Allineamento ruote • Convergenza

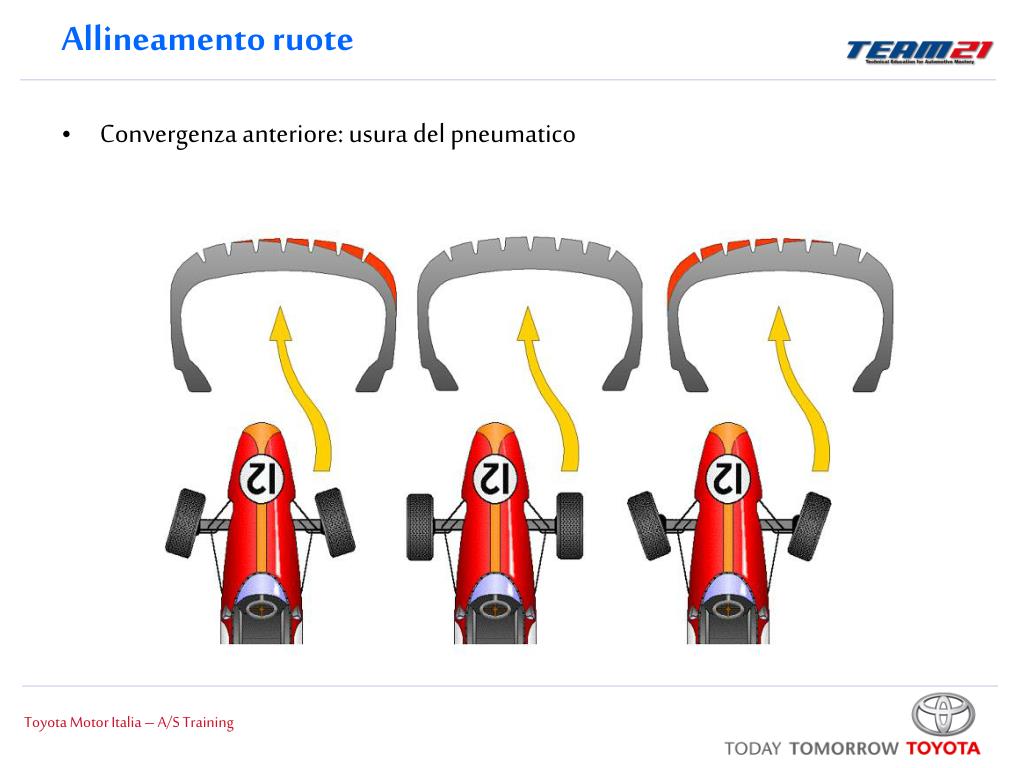

  17. Allineamento ruote • Convergenza anteriore: usura del pneumatico

  18. Allineamento ruote • Convergenza posteriore • Assi di spinta e di simmetria coincidenti: angolo di spinta nullo

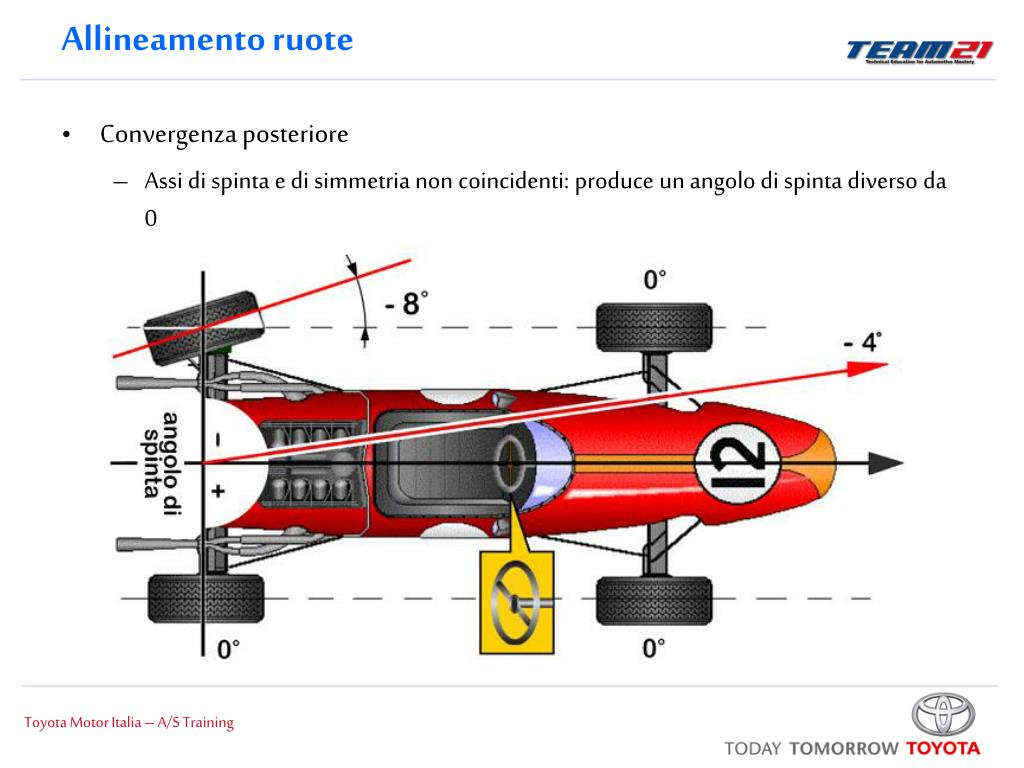

  19. Allineamento ruote • Convergenza posteriore • Assi di spinta e di simmetria non coincidenti: produce un angolo di spinta diverso da 0

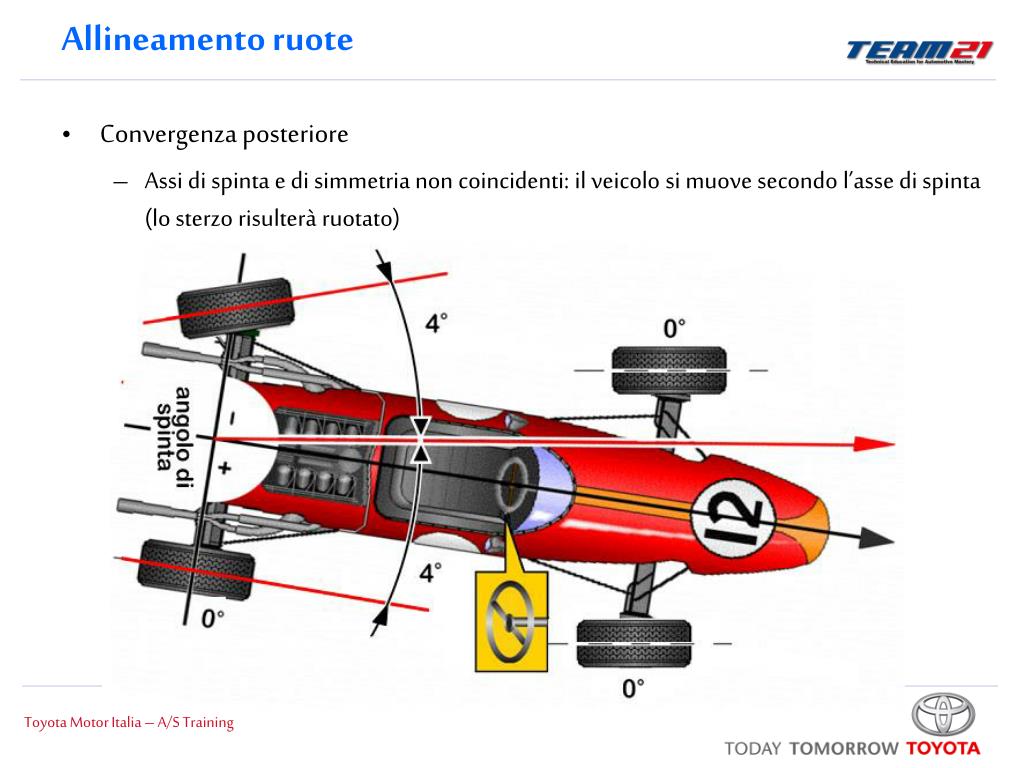

  20. Allineamento ruote • Convergenza posteriore • Assi di spinta e di simmetria non coincidenti: il veicolo si muove secondo l’asse di spinta (lo sterzo risulterà ruotato)

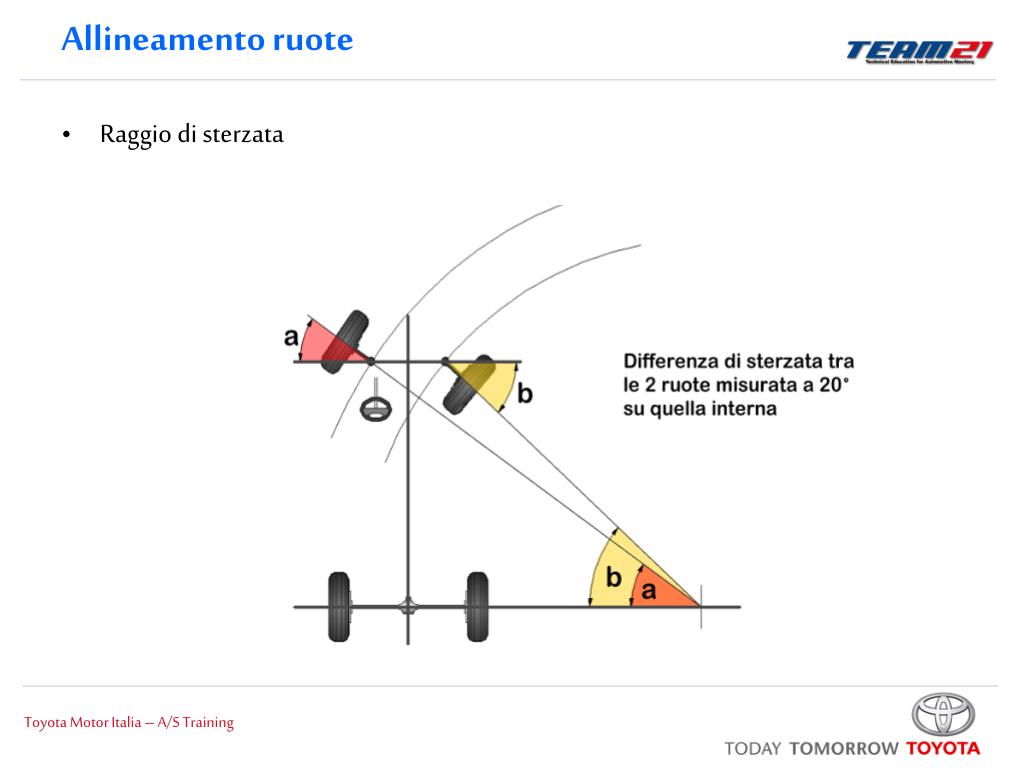

  21. Allineamento ruote • Raggio di sterzata

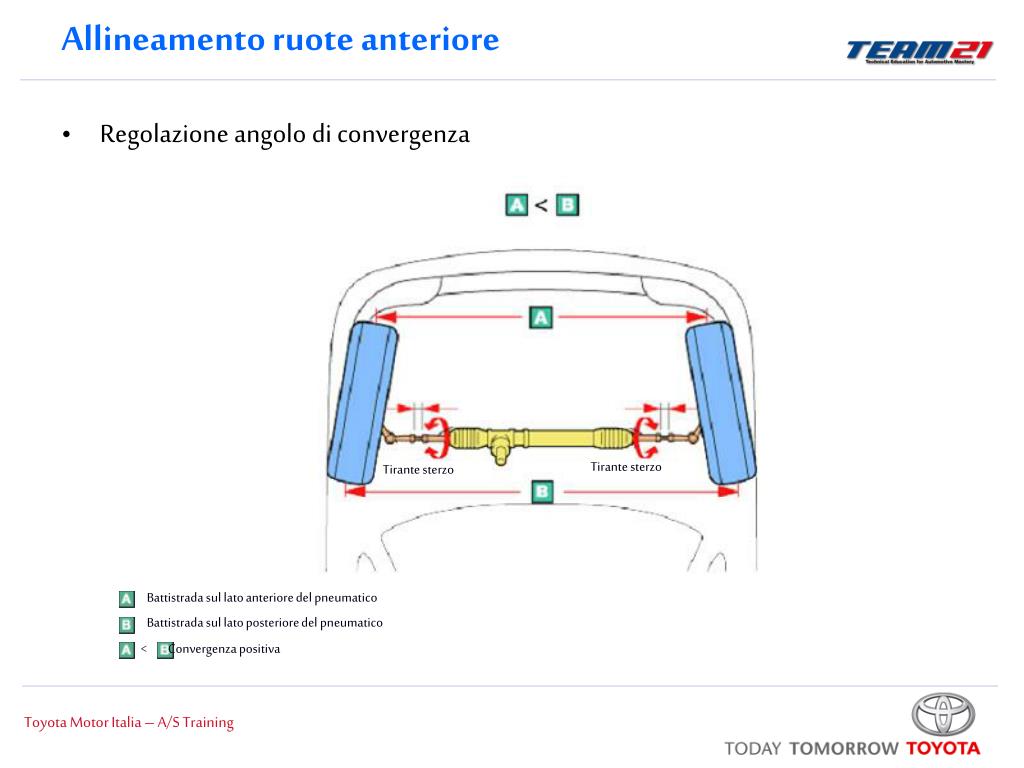

  22. Allineamento ruote anteriore • Regolazione angolo di convergenza Tirante sterzo Tirante sterzo Battistrada sul lato anteriore del pneumatico Battistrada sul lato posteriore del pneumatico < Convergenza positiva

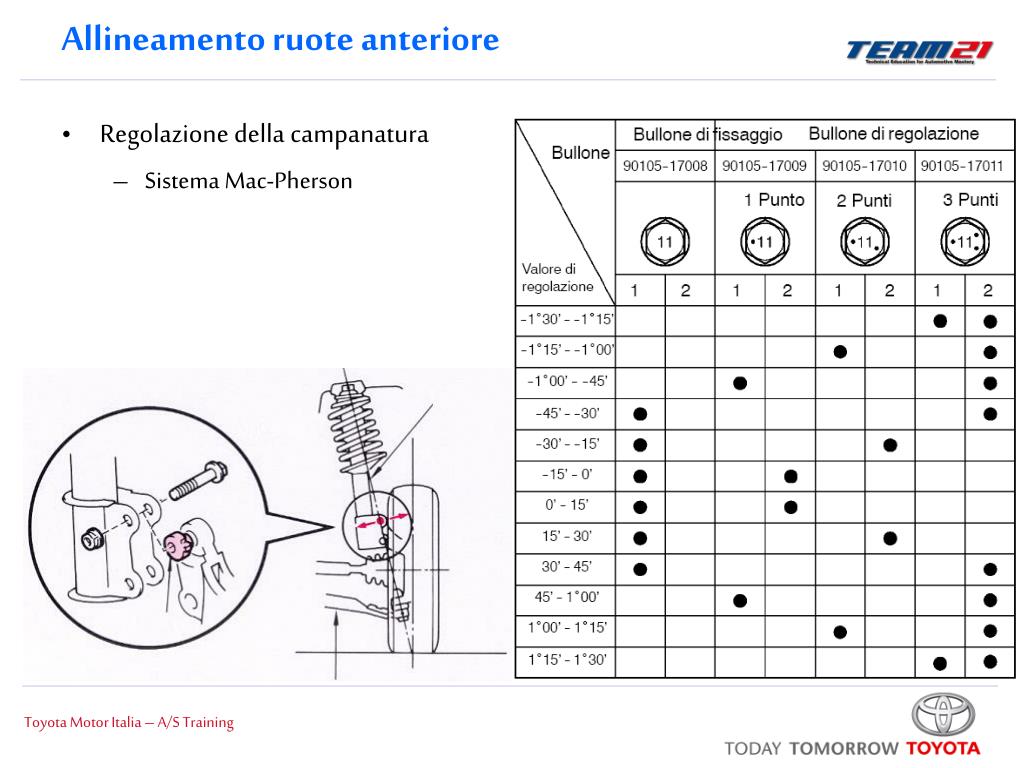

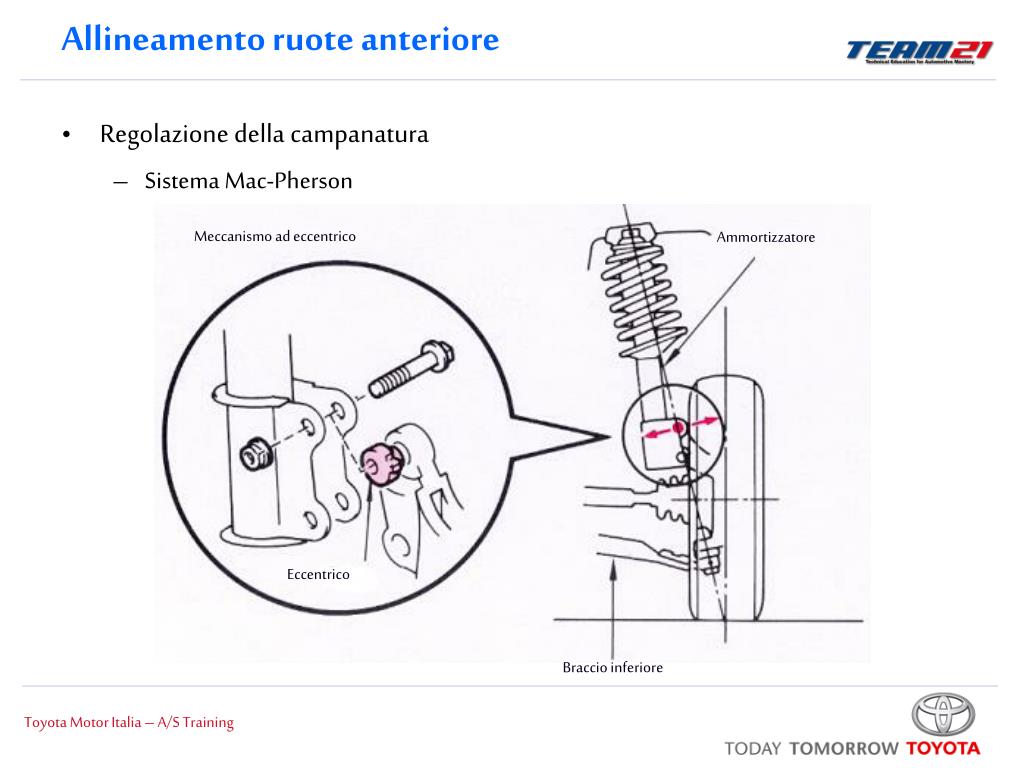

  23. Allineamento ruote anteriore • Regolazione della campanatura • Sistema Mac-Pherson Meccanismo ad eccentrico Ammortizzatore Eccentrico Braccio inferiore

  24. Allineamento ruote anteriore • Regolazione della campanatura • Sistema Mac-Pherson

  25. Allineamento ruote anteriore • Regolazione della campanatura • Sospensione a quadrilatero

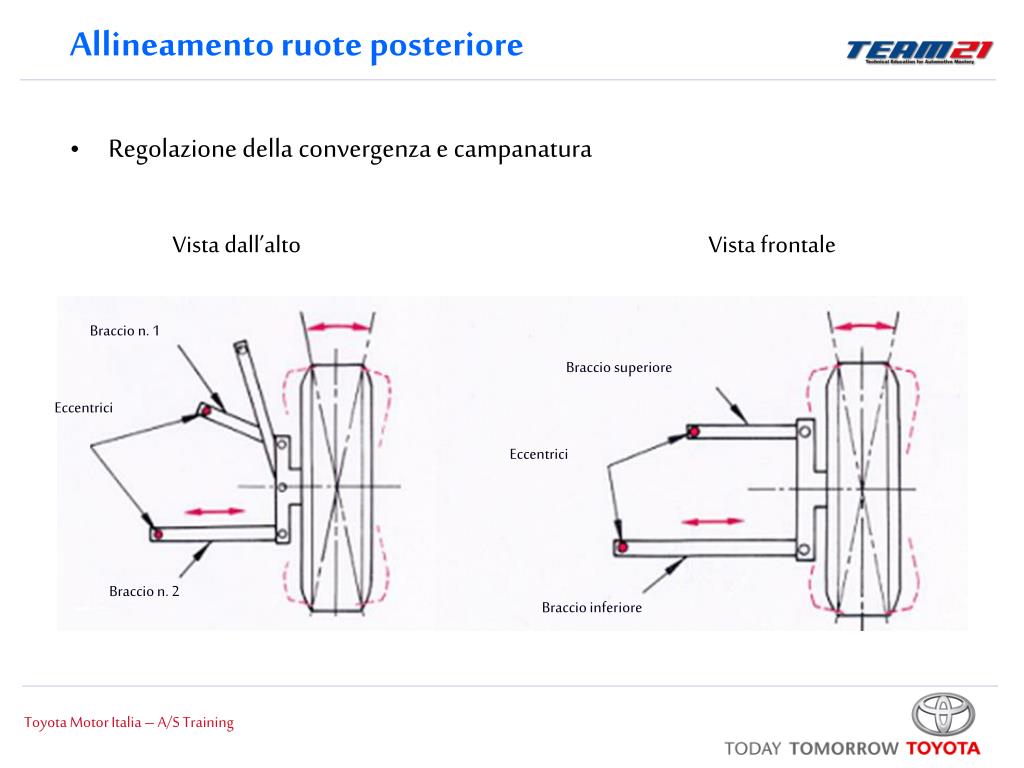

  26. Allineamento ruote posteriore • Regolazione della convergenza e campanatura Vista dall’alto Vista frontale Braccio n. 1 Braccio superiore Eccentrici Eccentrici Braccio n. 2 Braccio inferiore

  27. Segue Sistema frenante
