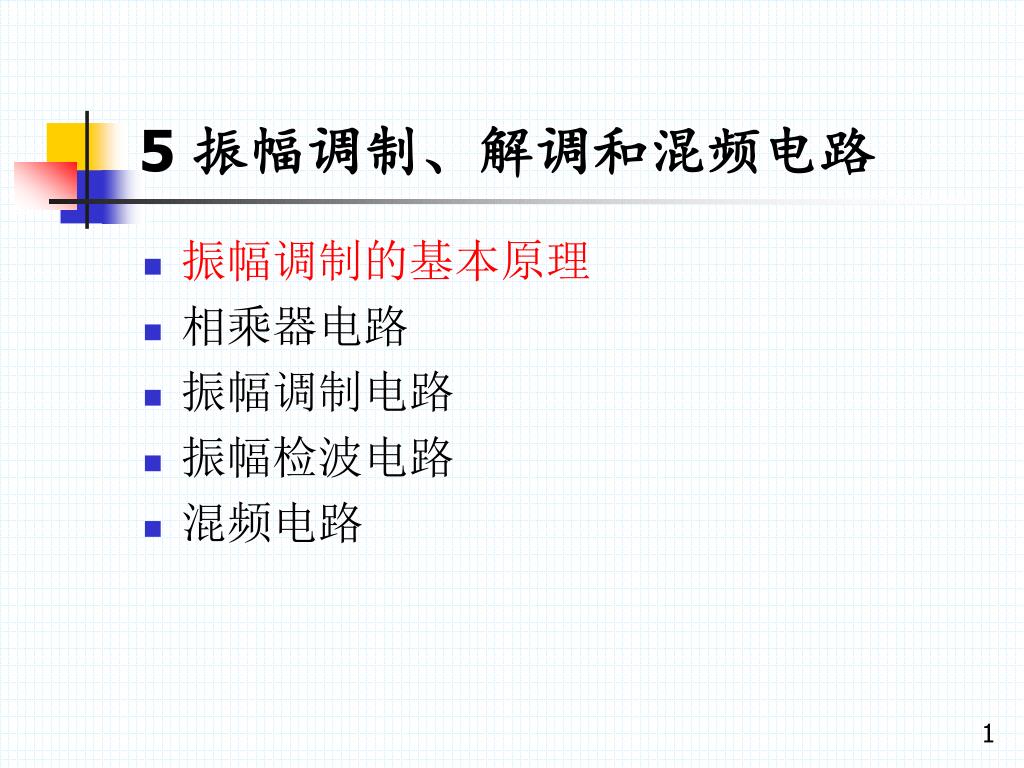

  1. 5 振幅调制、解调和混频电路 • 振幅调制的基本原理 • 相乘器电路 • 振幅调制电路 • 振幅检波电路 • 混频电路 1

  2. 振幅调制的基本原理 振幅调制简称调幅 • 普通调幅(AM): Amplitude Modulation 含有载波的幅度调制(AMWC) Amplitude Modulation With Carrier • 双边带调幅(DSB): Double Sideband Modulation • 单边带调幅(SSB): Single Sideband Modulation

  3. 普通调幅波(AM)

  4. 普通调幅波(AM) 更广泛一点,调制信号是非周期信号 uΩ(t) 则:

  5. O t O t O U cm t O t 普通调幅波(AM) uΩ(t) 1 -w w w 0 H H cosωct p p U cm uAM(t) 1 2 w 0 w c

  6. 普通调制波——单频调制 如果调制信号uΩ(t)是单一频率的余弦波 调幅波为: 其中: 对于普通调制波:

  7. 普通调制波——单频调制

  8. 普通调制波——复杂信号调制 对于周期性的复杂信号,我们可以利用傅里叶变换进行信号分解 于是有:
