  1. Параметри фетаЕквивалентна шема појачавача са заједничким сорсомИзрази за напонско појачање и излазну отпорност Електроника 1

  2. Увод • На улазу фета постоји инверзно поларисан ПН спој, па је његова улазна отпорност врло велика (≈1GΩ) • Због тога не треба одређивати зависност улазног напона од осталих елемената фета • Два основна параметра фета: • Стрмина фета gm • Излазна проводност фета g0

  3. ED-RDID-UDS=0

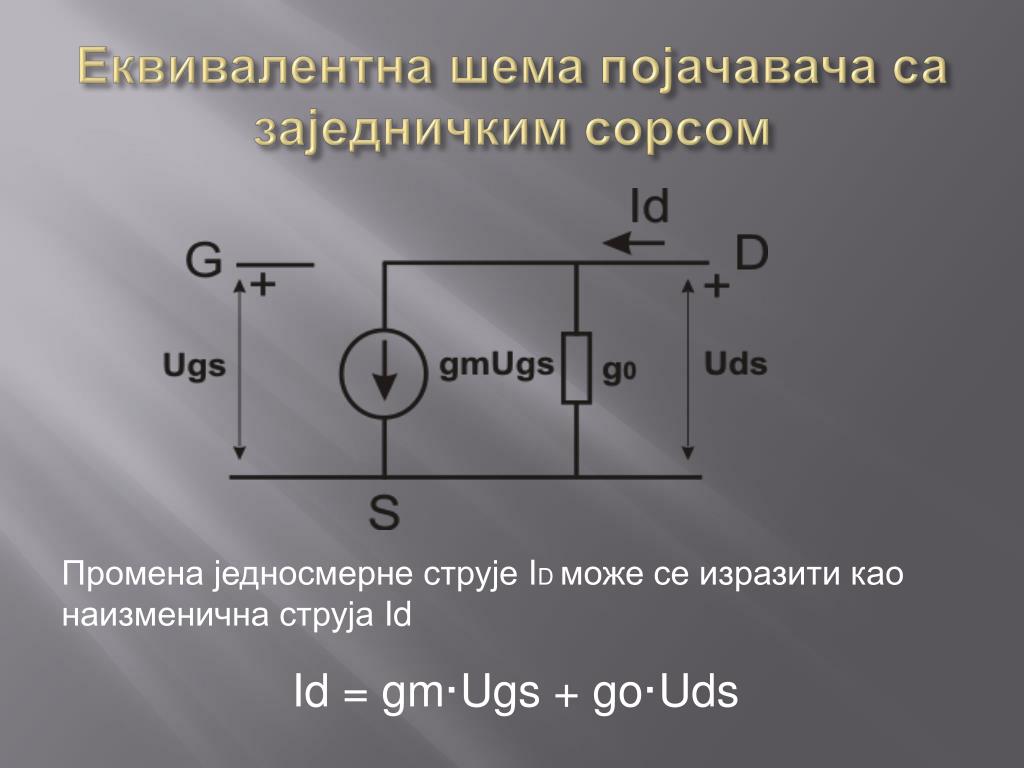

  4. Еквивалентна шема појачавача са заједничким сорсом Промена једносмерне струје IDможе се изразити као наизменична струја Id Id = gm·Ugs + go·Uds

  5. Стрмина фета Јединица: mA/V или S Који динамички параметар фета може да се одреди са карактеристике на слиции колико он износи ако се струја дрејна IDмења од 7 mA до 10 mA?

  6. Излазна проводност Јединица: S Веома мала вредност ≈ 0 Ако се напон између дрејна и сорса UDSмења од 6V до 13V колико износи излазна проводност фета за UGS = -1V,а колико за UGS = -4V?

  7. Поједностављена еквивалентна шема Id = gm·Ugs

  8. Напонско појачање Применом поједностављене еквивалентне шеме на појачавач са заједничким сорсом добијамо: Излазна отпорност

  9. Примена појачавача са заједничким сорсом • Код уређаја где је потребна велика улазна отпроност да би се смањио шум –аудио појачавачи, електронски инструменти
