Presentation Transcript

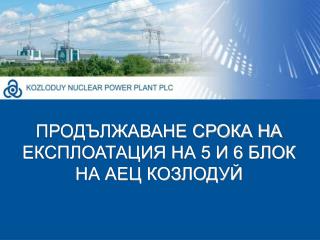

  1. ПРОДЪЛЖАВАНЕ СРОКА НА ЕКСПЛОАТАЦИЯ НА 5 И 6 БЛОК НА АЕЦ КОЗЛОДУЙ

  2. По света • 39% от блоковете по света са в експлоатация повече от 30 години (към края на 2012г. - IAEA-PRIS, MSC, 2012). Средна възраст – 27год. • Национални концепции за ПСЕ - САЩ (40+20 год.), Франция (+10 год.), Финландия (до 60 год.), Унгария, Словакия • Максимална изгода от продажбата на електричество, минимален срок на връщане на инвестициите • Осигуряване на дългосрочна, безопасна, икономична и надеждна експлоатация

  3. ... И у нас SALTO Етап 1 Детайлен Анализ Етап 2 Комплексно обследване Етап 3 Подготовка на лицензионни документи 2013 (2015*) 2017 (2019*) 2011 2010

  4. Управление на ресурса

  5. Жизнен цикъл (Ресурс) Наработка на обекта от началото на експлоатация до настъпване на пределно състояние. Съоръженията важни за безопасността в АЕЦ да изпълняват своите функции в съответствие с изискванията, отнасящи се за безопасността по време на тяхната експлоатация.

  6. Управление на ресурса Инженерни, експлоатационни и дейности по поддръжката за контролиране на деградирането на КСК в приемливи граници. • Категоризация на КСК, важни за безопасността – незаменяеми, заменяеми, ремонтируеми, квалификация; • Осигуряване на функционирането и трайността на главните компоненти и енергоблока като цяло за времето на експлоатация чрез система от плановопрофилактични дейности и ремонти; • Проследяване на състоянието - мониторинг, техническа оценка, статистически анализ; • Реконструкции, модернизации, подобрения; • Осигуряване на защита на работници, централа и околна среда при възможни откази и аварии

  7. Етапи на УР • Избор на КСК от съществено значение за безопасността, чиито ресурс ще се оценява; • Разбиране и идентифициране на основните механизми на деградация на избраните КСК • Разработване на методики за мониторинг и забавянето им; • Прилагане на ефективни практики и инициативи за проектиране, производство, съхранение, монтиране, надзор, поддръжка и експлоатация.

  8. Нормативна база за управление на стареенето ЗБИЯЕ – изискване за ПУР Чл.48, ал.15, Наредба за реда за издаване на лицензии – ПУР за целия период на експлоатация, както и контрол на състоянието на важни за безопасността компоненти; Включено в последната лицензия на 5&6 блок на АЕЦК

  9. Документи на МААЕ • Safety Guide : NS-G-2.12, Ageing Management for NPPs (2008) • Data Collection and Record Keeping for the Management of Nuclear Power Plant Ageing (Safety Practice: Safety Series No.50-P-3) • Methodology for the Management of Ageing of Nuclear Power Plant Components Important to Safety (Technical Report Series No.338) • Implementation and Review of Nuclear Power Plant Ageing Management Programmes (Safety Report Series No.15) • Equipment Qualification in Operational Nuclear Power Plants (Safety Report Series No.3) • Unified Procedure for Lifetime Assessment of Components and Piping in WWER NPPs During Operation (TRS)

  10. Документи на АЕЦК Цялостна програма за управление на ресурса ПУР на: корпуса на реактора, парогенератора, компенсатора на налягането, ГЦТ Програма за техническа диагностика на оборудването и компонентите важни за безопасността Управление на квалификацията на оборудването Инструкция за управление на ресурса на строителни обекти

  11. Програма за управление на ресурса(ПУР) • Разбиране на стареенето на КСК • Планиране и координация – регулаторни изисквания и критерии за безопасност, процедури • Експлоатация на КСК – процедури и технически спецификации • Поддръжка на КСК

  12. Механично оборудване: Устойчивост на умора; Пукнатиноустойчивост; Устойчивост на корозионно-механични увреждания; Оценка на индикации, детектирани по време на БРК; Квалифициране на системата за БРК. Критерии за оценка на ресурса Ел. Оборудване: • Статистически анализ; • Химически анализ; • Изолационно съпротивление; • Тест на Арениус; • Измерване на ел. параметри

  13. Строителни обекти: Визуален контрол; Мониторинг на състоянието (измерване на параметри); Сеизмичен мониторинг; Деформационен (геодезичен) контрол; Контрол на напрегнатото и деформирано състояние, на усилията в напрегателните снопове. Критерии за оценка на ресурса

  14. Устойчивост на умораи корозионно-механични увреждания Програма за техническа диагностика: • Оценка на устойчивостта на умораи корозионно-механични увреждания – критерий за допустимост на дефекта и последващ якостен анализ на материала; Пукнатиноустойчивост Регулярно се извършва оценка на неутронното радиационно окрехкостяване на корпуса на реактора; През 2010г. – оценка на устойчивостта на студена крехкост на корпуса от Гидропресс; През 2010г. – интегрална оценка на компенсатора на налягане на 5 блок.

  15. Безразрушителен металоконтрол • Ултразвуков контрол • Вихровотоков контрол • Радиографичен контрол • Ултразвукова дебелометрия • Вибрационен контрол • Инфрачервена термовозия • Визуален контрол • Капилярен цветен контрол

  16. Програма за квалификация на оборудването Цел – да се гарантира, че оборудване, важно за безопасността, може да изпълни предназначената му функция на безопасност през целия срок на експлоатация, включително при тежки условия на параметрите на климата в помещенията в случай на авария Обхват - оборудване, важно за безопасността, съгласно списък SSEL (Safety Shutdown Equipment List) - 30.ОУ.00.СПН.08/0

  17. Квалификация по околна среда Разработване на методология и определяне на остатъчния ресурс на квалифицираното електрическо, електронно оборудване и кабели на 5 и 6 блок Етапи • Разработване на методология • Измерване на експлоатационните параметри • Програма за изпитания • Изпитания на образци • Отчети, анализи и препоръки Обхват • Помпи • Арматури • Кабели и проходки • Ел. Оборудване • Оборудване СКУ

  18. Методи • Реални изпитания - имитация на “тежки” условия на околната среда и демонстрация на способността на оборудването да изпълни своите функции в тези условия; • Анализ - доказателство, че оборудването е квалифицирано, което се доказва чрез сравнение или изчисления; • Защита – локално изменение на условията на околната среда; • Преместване – на оборудване в нормални условия на околната среда; • Модернизация – замяна на части от оборудването, които се явяват причина за несъответствие с изискванията за квалификация; • Замяна – монтаж на квалифицирано оборудване.

  19. Реални експлоатационни условия • Термовизия • Монтиране в горещите точки на: • Температурни детектори • Дозиметри • Анализ на експлоатационната история (10-4 – 5∙103) Grey (-40 до +70) °С (0 – 99)% hum

  20. Термовизия

  21. Мониторинг на условията

  22. Квалификационни тестове по типове оборудване (LOCA) LOCA (loss of coolant accident) - разкъсване на главен циркулационен тръбопровод Ду 850 на вход в реактора Tmax 150 º С Pmax 5,0 kg/см2 парогазова смес t  10 h

  23. Квалификационни тестове по типове оборудване (HELB) HELB (high energy line break) - разкъсване на тръбопровод с високоенергиен носител Tmax 104 º С Pmax= 1,2 kg/см2 h = 100% t  1 h

  24. Квалификационни тестове по типове • Тестова камера

  25. Квалификационни тестове - методи • Измерване на Rиз • Тест с високо напрежение • Функционален тест • Измерване на относителното удължение • Безразрушителни методи

  26. Сеизмична квалификация Сеизмична квалификация на неквалифицираното по сеизмично въздействие оборудване Обем • Тръбопроводи • Тръбопроводни проходки • Топлообменници • Обратни клапани • Арматури • Кондиционери • Вентилатори • Кабелни трасета Етапи • Аналитични методи • GIP на SQUG • Допълнителни изпитания • Укрепване • Подмяна

  27. Методи • Анализ • Динамични тестове • Комбинация от тест и анализ • Използване на опита от експлоатация на оборудването в аналогични условия • Инженерна оценка на базата на опита при поведението на оборудването при предишни земетресения

  28. Сеизмична квалификация

  29. Сеизмична квалификация

  30. Сеизмична квалификация Акумулаторни батерии 5,6ЕА13; 5,6ЕА23; 5,6ЕA33 в ДГС -сеизмична квалификация на акумулаторни батерии чрез замяна.

  31. Информационна система за Организиране на експлоатационната дейност, подмодул Ресурс и наработка

  32. Определяне и следене на остатъчния ресурс на КСК • Уплътняване и запълване с работна среда на: оборудването от I контур, YC00B01, YB10(20,30,40)W01, YT11(12,13,14)B01, YP10B01. • Хидроизпитание на плътност на: I контур, YB10(20,30,40)W01. • Хидроизпитание на якост • Планово разгряване от студено състояние със скорост до 20С/ч • Задействане на АЗ на реактора • Планово изключване на ГЦП при енергетическо ниво на мощност • Включване на ГЦП към неработещ кръгпри енергетическо ниво на мощност • Брой режими с работа на една, две, три и четири ГЦП • Изключване на ПВН с последващо включванепри Nном на ЯППИ И т.н.

  33. Регистър за следене на натрупания брой циклина ЯППИ при проектни режими Ако е установено надвишаване или изчерпване за съответния режим или оборудване над 80 % от допустимия брой цикли, се предприемат необходимите мерки за стабилизиране на съответната подсистема / компонент и се предлага на ръководството на АЕЦ последователност и програма за възстановяване, освидетелстване или удължаване на ресурса, или замяна на КСК, където е приложимо.
