第十一章高階應用程式介面 - RPC

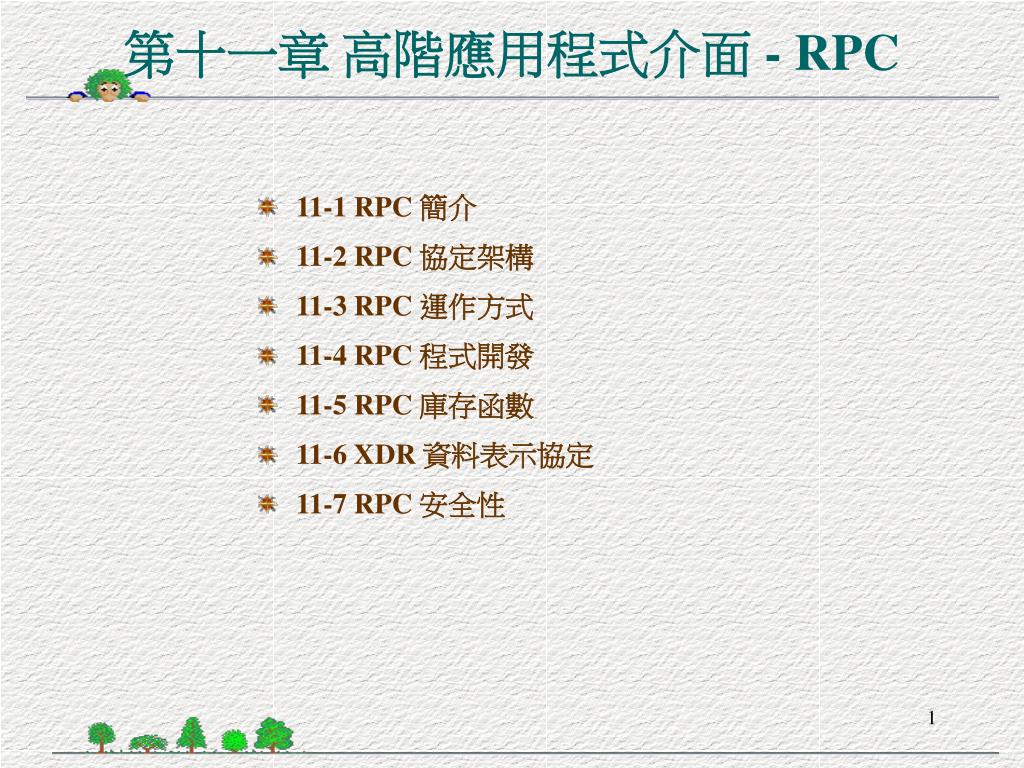

第十一章高階應用程式介面 - RPC • 11-1 RPC 簡介 • 11-2 RPC 協定架構 • 11-3 RPC 運作方式 • 11-4 RPC 程式開發 • 11-5 RPC 庫存函數 • 11-6 XDR 資料表示協定 • 11-7 RPC 安全性

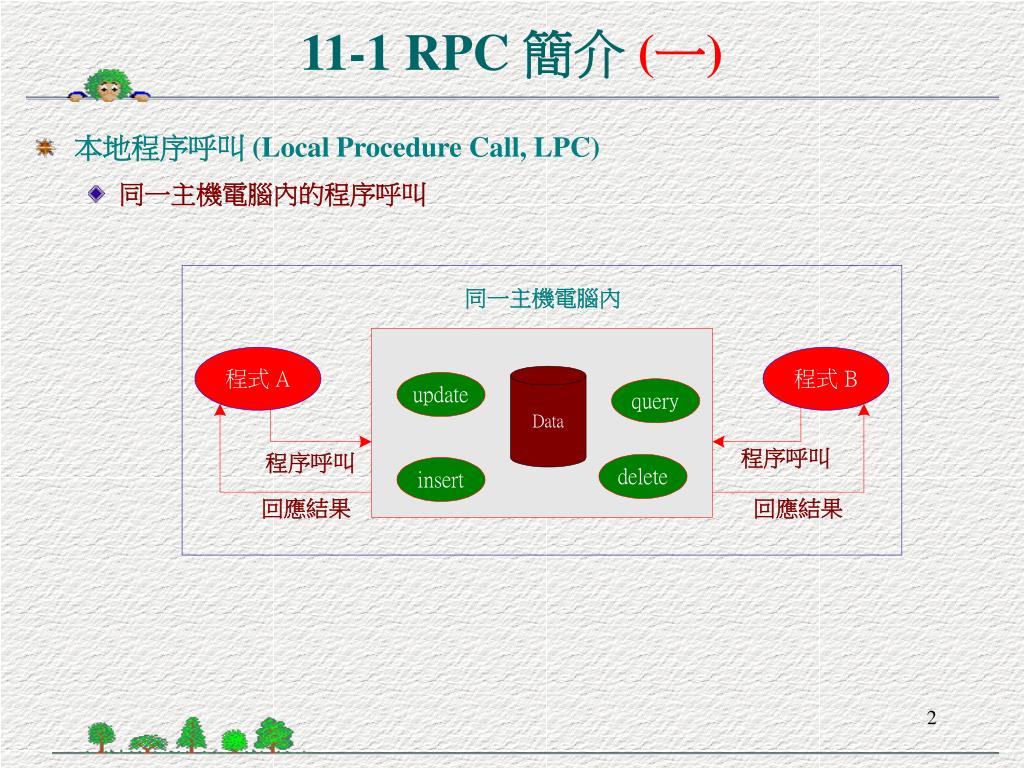

11-1 RPC 簡介 (一) • 本地程序呼叫 (Local Procedure Call, LPC) • 同一主機電腦內的程序呼叫

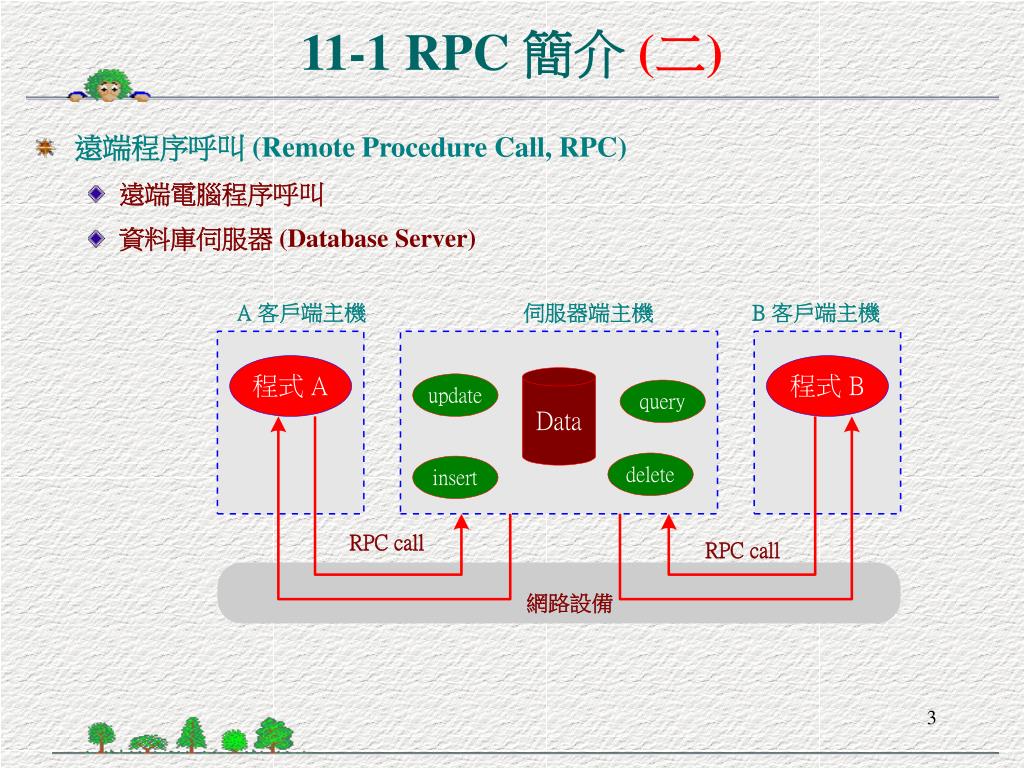

11-1 RPC 簡介 (二) • 遠端程序呼叫 (Remote Procedure Call, RPC) • 遠端電腦程序呼叫 • 資料庫伺服器 (Database Server)

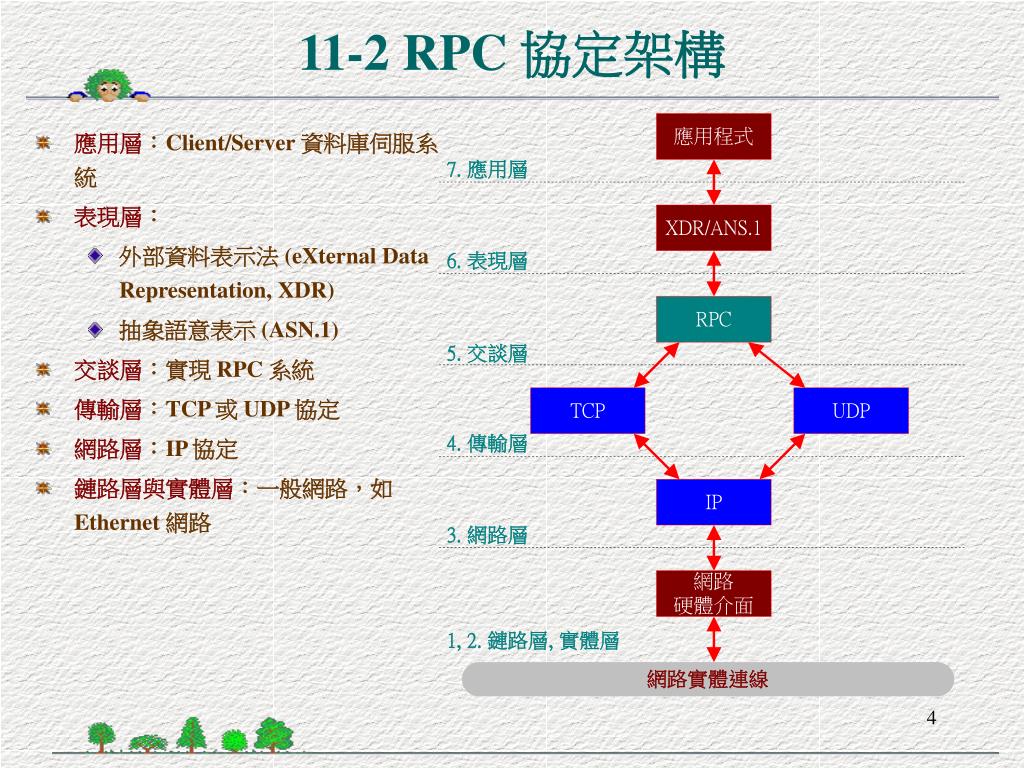

11-2 RPC 協定架構 • 應用層：Client/Server 資料庫伺服系統 • 表現層： • 外部資料表示法 (eXternal Data Representation, XDR) • 抽象語意表示 (ASN.1) • 交談層：實現 RPC 系統 • 傳輸層：TCP 或 UDP 協定 • 網路層：IP 協定 • 鏈路層與實體層：一般網路，如 Ethernet 網路

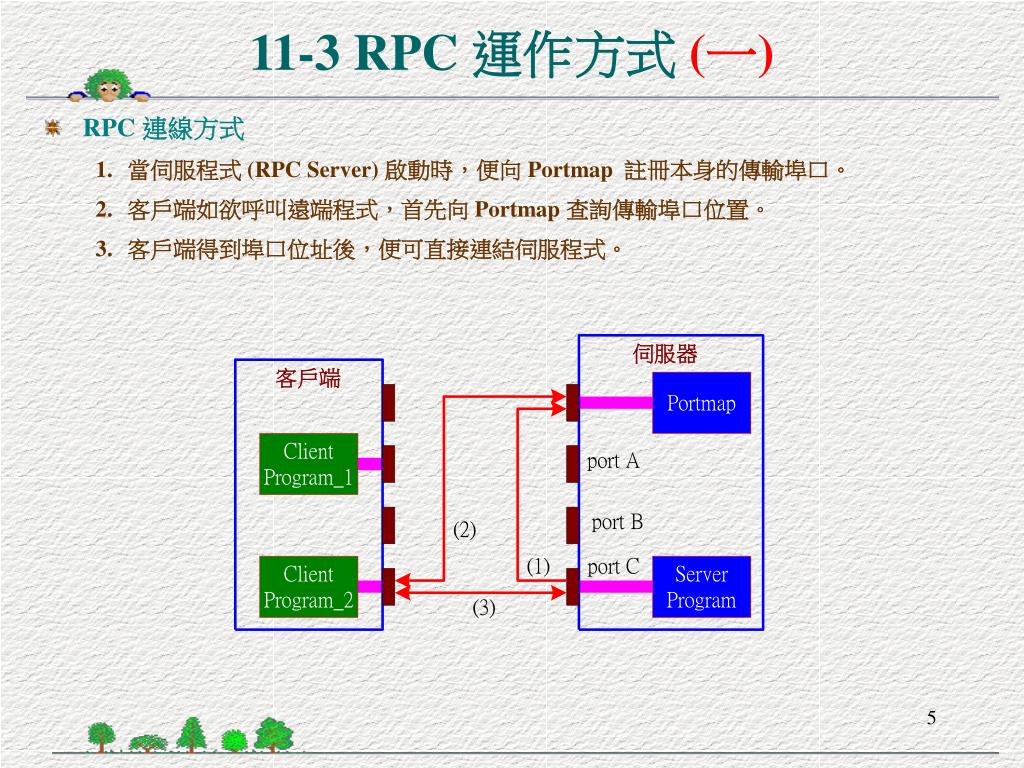

11-3 RPC 運作方式 (一) • RPC 連線方式 • 當伺服程式 (RPC Server) 啟動時，便向 Portmap 註冊本身的傳輸埠口。 • 客戶端如欲呼叫遠端程式，首先向 Portmap 查詢傳輸埠口位置。 • 客戶端得到埠口位址後，便可直接連結伺服程式。

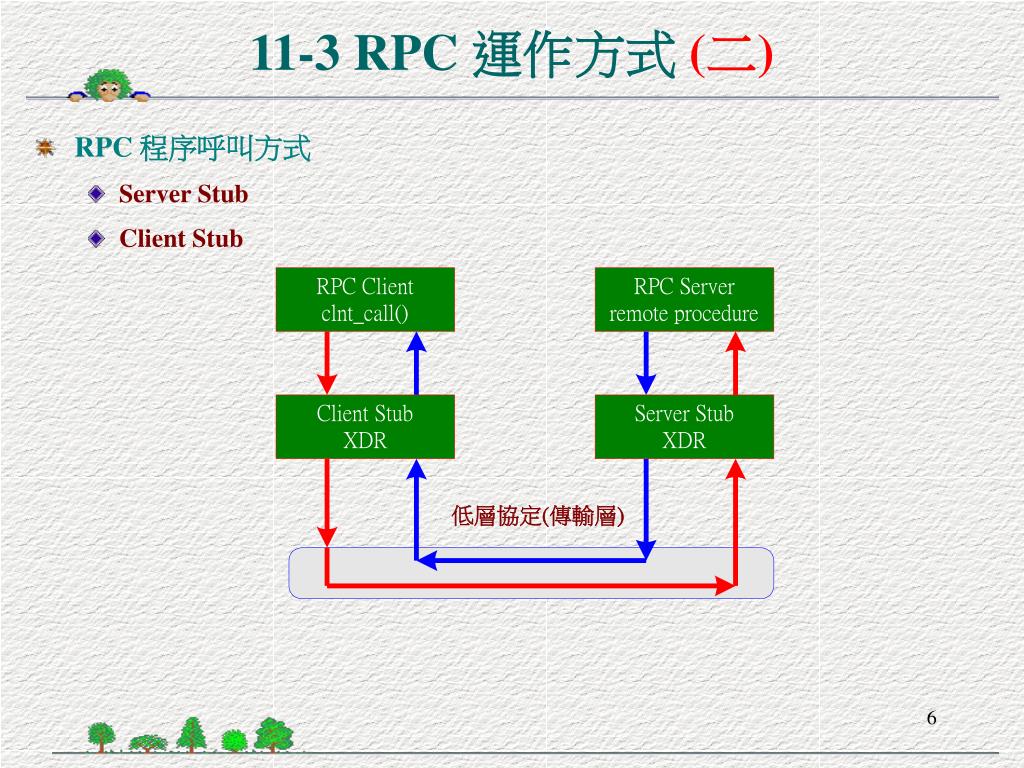

11-3 RPC 運作方式 (二) • RPC 程序呼叫方式 • Server Stub • Client Stub

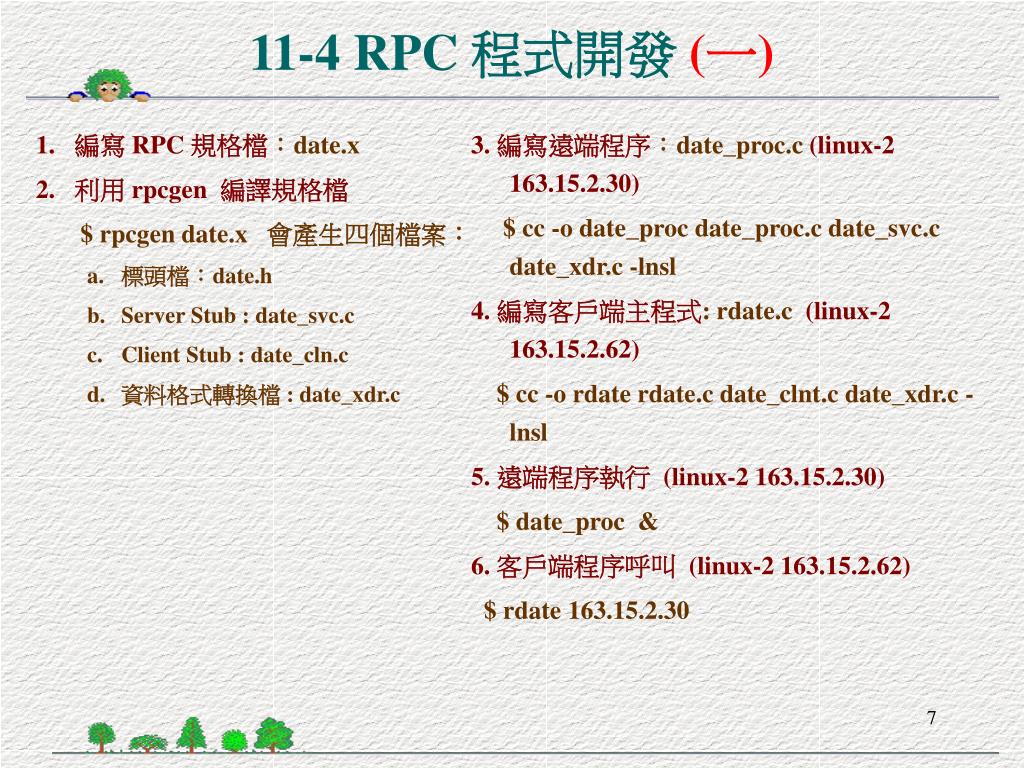

編寫 RPC 規格檔：date.x 利用 rpcgen 編譯規格檔 $ rpcgen date.x 會產生四個檔案：標頭檔：date.h Server Stub : date_svc.c Client Stub : date_cln.c 資料格式轉換檔 : date_xdr.c 3. 編寫遠端程序：date_proc.c (linux-2 163.15.2.30) $ cc -o date_proc date_proc.c date_svc.c date_xdr.c -lnsl 4. 編寫客戶端主程式: rdate.c (linux-2 163.15.2.62) $ cc -o rdate rdate.c date_clnt.c date_xdr.c -lnsl 5. 遠端程序執行 (linux-2 163.15.2.30) $ date_proc & 6. 客戶端程序呼叫 (linux-2 163.15.2.62) $ rdate 163.15.2.30 11-4 RPC 程式開發 (一)

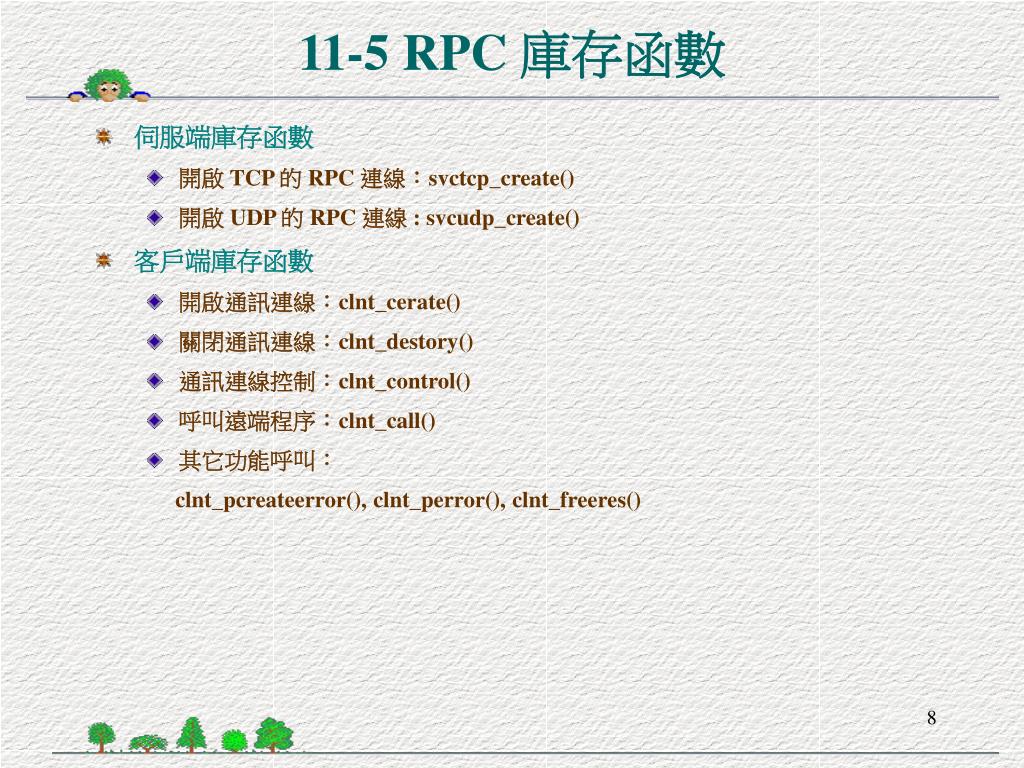

11-5 RPC 庫存函數 • 伺服端庫存函數 • 開啟 TCP 的 RPC 連線：svctcp_create() • 開啟 UDP 的 RPC 連線 : svcudp_create() • 客戶端庫存函數 • 開啟通訊連線：clnt_cerate() • 關閉通訊連線：clnt_destory() • 通訊連線控制：clnt_control() • 呼叫遠端程序：clnt_call() • 其它功能呼叫： clnt_pcreateerror(), clnt_perror(), clnt_freeres()

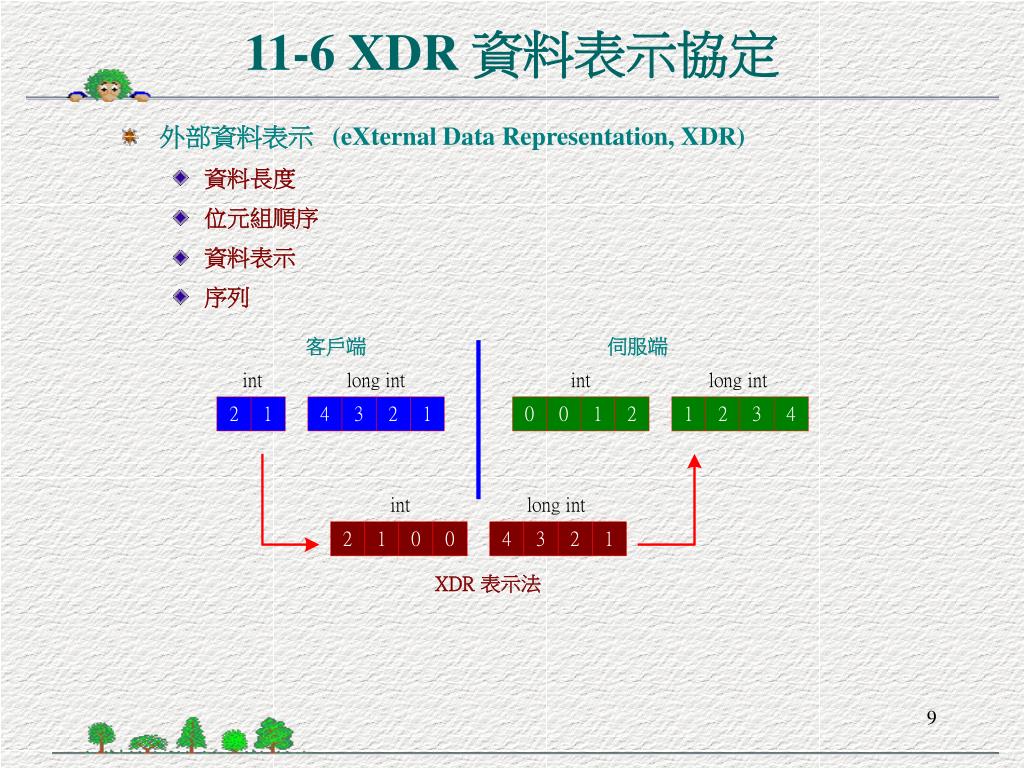

11-6 XDR 資料表示協定 • 外部資料表示 (eXternal Data Representation, XDR) • 資料長度 • 位元組順序 • 資料表示 • 序列

11-7 RPC 安全性 • None : 無安全錯誤 • Unix : 以 Unix 作業方式 • Secure : Secure RPC

第十一章 高階應用程式介面 - RPC
