Раздел VI Методи, процеси и съоръжения за пречистване на производствени отпадъчни води

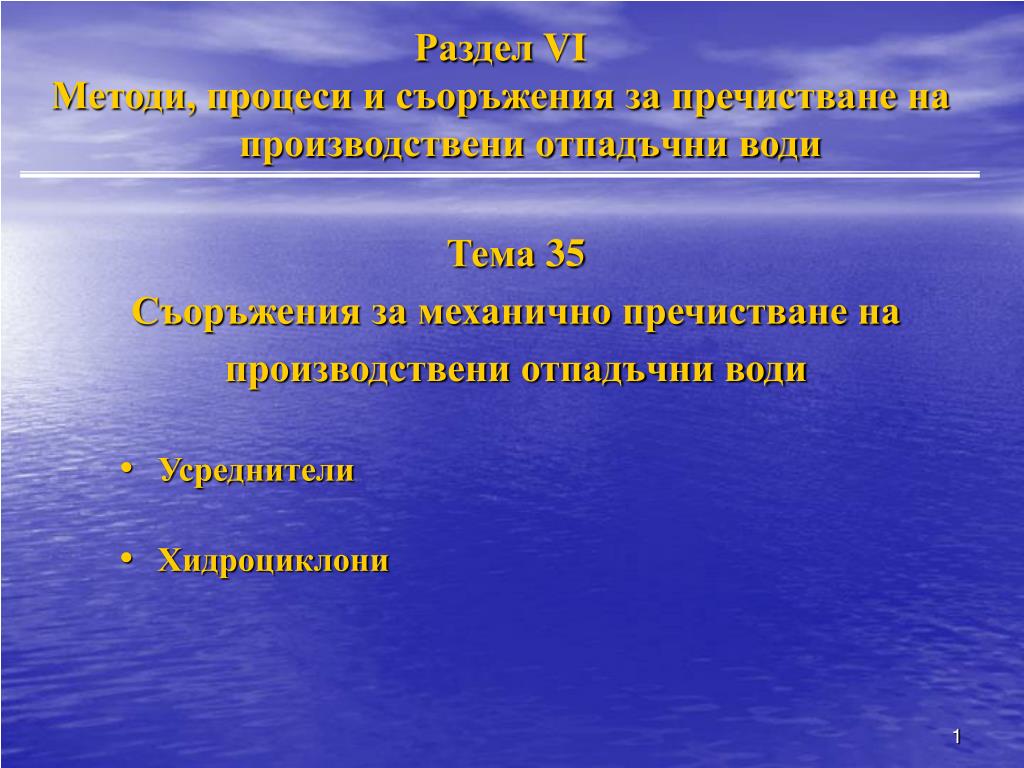

1. Раздел VIМетоди, процеси и съоръжения за пречистване на производствени отпадъчни води Тема 35 Съоръжения за механично пречистване на производствени отпадъчни води • Усреднители • Хидроциклони

2. VI. 35. Съоръжения за механично пречистване напроизводствени отпадъчни води 35. 1. Усреднители • Усреднителите са резервоари, предназначени за изравняване (усредняване) на неравномерността на водните количества и концентрациите на замърсителите, отпадащи от производствените дейности в определен период от време – производствен цикъл, смяна, денонощие • Усреднителите не са пречиствателни съоръжения – в тях не се отстраняват замърсители • Усреднители се прилагат само при производствени отпадъчни води със значителна неравномерност • Изравняването (усредняването) на неравномерността в количеството и състава на производствените потоци е задължителна предпоставка за прилагане на технологиите за тяхното пречистване

3. 35. 1. Усреднители Видове усреднители: • Според технологичното предназначение • За усрдняване по водно количество Vw = (a + b).(Σ Qi )/100 Vw - обем на усреднителя за усредняване по водно количество а, b – проценти на максиманите отклонения от кумулативната (сумарната) линия на водните количества за определен период Qi – количества на отпадъчните води през часовете на периода на усредняване • За усредняване по концентрация на замърсител Vc = Σ Qi ; Cср = (Σ Qi . Ci)/ Vc Vc - обем на усреднителя за усредняване по концентрация на замърсителя Cср - средна концентрация на замърсителя на изхода на усреднителя Ci- концентрация на замърсителя през часовете на периода на усредняване

4. 35. 1. Усреднители Видове усреднители (продължение): • За усредняване едновременно по водно количество и концентрация Vw,c = Vw + Vc ; Cср= (Σ Qi . Ci)/ Vw,c • Според начина на размесване • С механични бъркалки • С пневматични аератори (qв = 6 – 12 m3/m’.h) • С използване на енергията на входящия поток • С разделяне на входящия поток • С въртящ се разпределител Технологично оразмеряване: • Технологичното оразмеряване на усреднителя се свежда до определяне на неговия обем по някоя от горните формули и опрделяне на габаритите му при следните съотношения: B = (2 – 3 )H ; L = V/B.H.n ; n = min 2 бр. B, HиV– съответно ширина, височина и обем на усреднителя

5. 35. 1. Усреднители Схема на усреднител с пневматично размесване

6. 35. 1. Усреднители Схема на усреднител тип “Ванякин” с разделяне на входящия поток

7. 35. 1. Усреднители Схема на радиален усреднител с въртящ се разпределител

8. VI. 35. Съоръжения за механично пречистване напроизводствени отпадъчни води 35. 2. Хидроциклони • Хидроциклоните са съоръжения за разделяне на груби суспензии в центробежно поле, създавано в цилиндричното тяло на съоръжението от тангенциално подаван поток с висока скорост • Приложение на хидроциклоните: • За механично пречистване на призводствени отпадъчни води от груби тежки примеси (d > 0,003 m) • За сгъстяване на груби суспензии (пясъчен пулп) • За разделяне на груби суспензии по дисперсни фракции (класификация) • За промиване на пясъка, задържан в пясъкозадържателите на ПСОВ • Видиве хидроциклони: • Напорни (единични) хидроциклони; напор Н = 10 – 30 m • Напорни хидроциклонни батерии • Безнапорни (открити) хидроциклони – за задържане на едри тежки суспендирани частици и леки плаващи примеси

9. 35. 2. Хидроциклони Схема за принципа на действие на хидроциклон 1 – отделяне на задържаните частици 2 – конична част на корпуса 3 – централна тръба за изходящия воден поток 4 – цилиндрична част на корпуса 5 – изходна камера (част) 6 – входен отвор за постъпващата суспензия 7 – изходна тръба за отделената вода

10. 35. 2. Хидроциклони • Основни фактори на разделяне на суспензиите в хидроциклони: • Тангенциална скорост на постъпващия поток - vt vt = 2.π.r.ω/60,m/s r - радиус на цилиндричната част на хидроциклона ω– честота на въртене на потока в хидроциклона • Центробежна сила – Р P = m. vt2 / r m – маса на отделяните суспендирани частици (плътност ρ= 1,2 t/m3) • Фактор на разделяне (Froud) – Fr Fr = ω2.r/g; Fr = 2000 - 3000 • Хидралична едрина на отделяните частици – u0(по Скирдов) u0 = 15,33.K.D3/α.Q , mm/s K – коефициент, отчитащ концентрацията на частиците и турболентността D – диаметър на цилиндричната част на хидроциклона α – коефициент, отчитащ затихването на vtв коничната част

11. 35. 2. Хидроциклони Схеми на хидроциклони а) Напорен б) Безнапорен

12. 35. 2. Хидроциклони Батерия от напорни хидроциклони

13. 35. 2. Хидроциклони Схема на напорен хидроциклон, монтиран под наклон

14. 35. 2. Хидроциклони Технологично оразмеряване • Технологичното оразмерване на напорен хидроциклон се свежда до определяне на неговата производителност (по водно количество – Q) при определен напор – Н, както и на диаметъра на цилиндричната му част (по Скирдов): Q = 0,24.(d2/d1).f.(2g.H)0,5 , m3/s d1 – диаметър на входящата тръба, m d2- диаметър на изходящата тръба, m f – площ на сечението на входящия отвор, m2 Н – напор на входа на хидроциклона; Н = 10 – 30 m D = (u0.α.Q/15,33.K)0,33 u0, α, K – както при формулата на Скирдов (слайд 10) D = 5 – 60cmпри напорни хидроциклони

15. 35. 2. Хидроциклони Номограма за оразмеряване на напорни хидроциклони qk – количество на сгъстената суспензия (при отстраняване на задържаните частици)
