第八章 湿 空 气 第一节 湿空气性质 湿空气的总压力 p ，是干空气压力及水蒸气分压力之和 .

第八章 湿 空 气 第一节 湿空气性质 湿空气的总压力 p ，是干空气压力及水蒸气分压力之和 . 在通风空调及干燥工程中，一般采用大气作为工质，这时湿空气的总压力就是当地的大气压力 B ，因而上式可写成 :. 由干空气与过热水蒸气所组成的湿空气称为未饱和空气。 Insaturated air 由干空气与饱和水蒸气组成的湿空气称为饱和空气 . Saturated air 相对湿度 : 含湿量 :. 焓 : 根据稳定流动能量方程，对通风量为 V ，温度为 T 的湿空气，其热交换量的计算式可写成 : 为湿空气中干空气的质量. 湿球温度 :

keegan-mcdowell
Télécharger la présentation

第八章 湿 空 气 第一节 湿空气性质 湿空气的总压力 p ，是干空气压力及水蒸气分压力之和 .

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

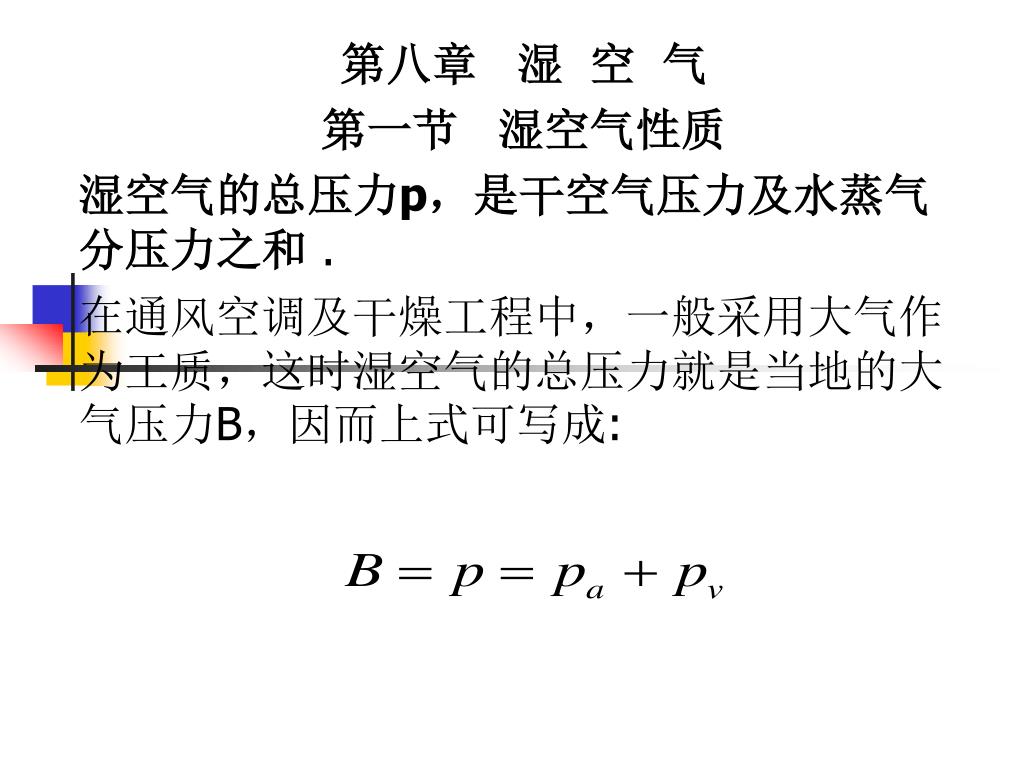

  1. 第八章 湿 空 气 第一节 湿空气性质 湿空气的总压力p，是干空气压力及水蒸气分压力之和. 在通风空调及干燥工程中，一般采用大气作为工质，这时湿空气的总压力就是当地的大气压力B，因而上式可写成:

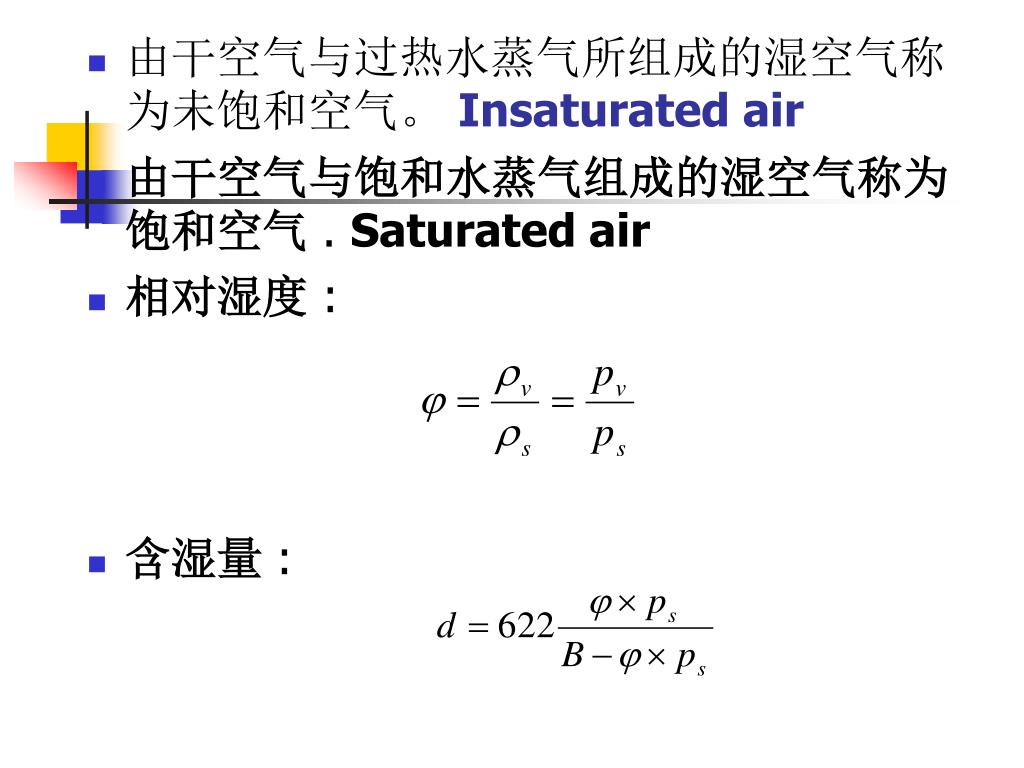

  2. 由干空气与过热水蒸气所组成的湿空气称为未饱和空气。 Insaturated air • 由干空气与饱和水蒸气组成的湿空气称为饱和空气. Saturated air • 相对湿度: • 含湿量:

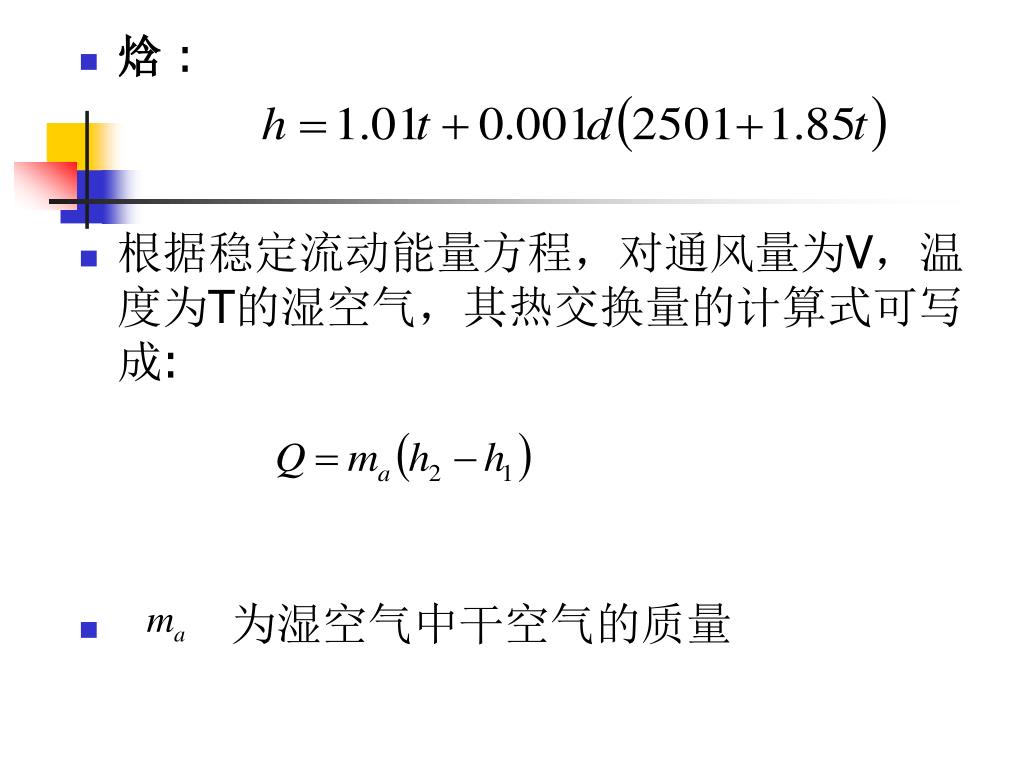

  3. 焓: • 根据稳定流动能量方程，对通风量为V，温度为T的湿空气，其热交换量的计算式可写成: • 为湿空气中干空气的质量

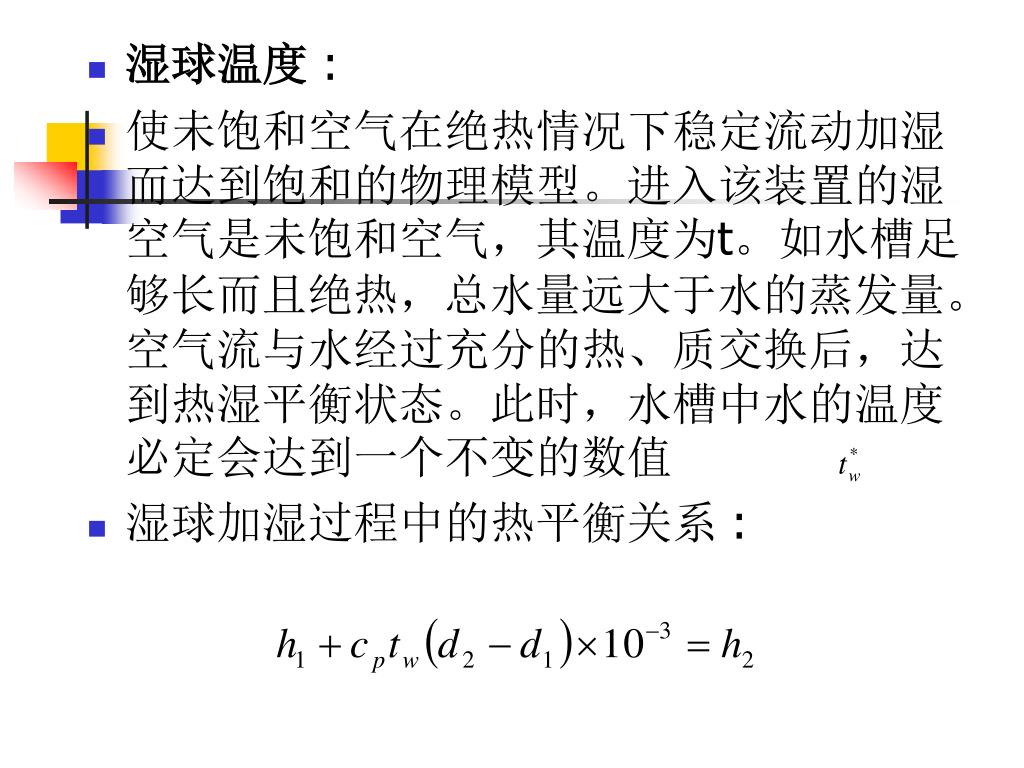

  4. 湿球温度: • 使未饱和空气在绝热情况下稳定流动加湿而达到饱和的物理模型。进入该装置的湿空气是未饱和空气，其温度为t。如水槽足够长而且绝热，总水量远大于水的蒸发量。空气流与水经过充分的热、质交换后，达到热湿平衡状态。此时，水槽中水的温度必定会达到一个不变的数值 • 湿球加湿过程中的热平衡关系 :

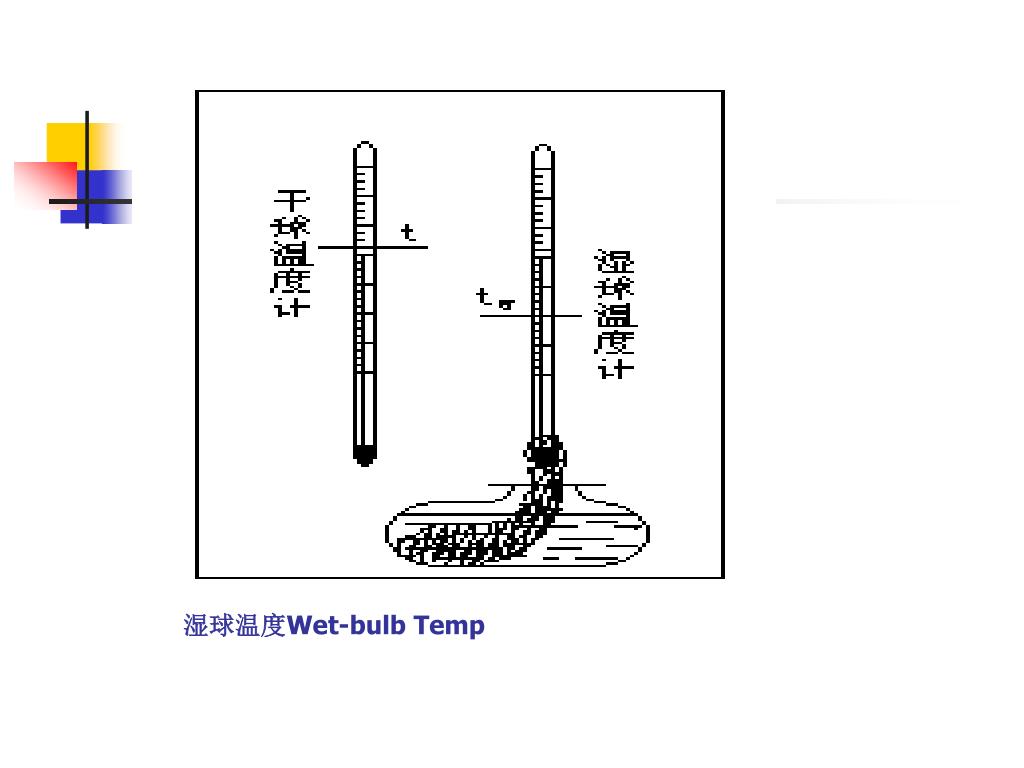

  5. 湿球温度Wet-bulb Temp

  6. 第二节 湿空气的焓湿图 • 在焓湿图上不仅可以表示湿空气的状态，确定其状态参数，而且还可以方便地表示出湿空气的状态变化过程。在焓湿图上，分析计算湿空气的处理过程十分方便。 • 由湿空气的B、t、、d、h、td、tw、ρ等基本参数 组成.

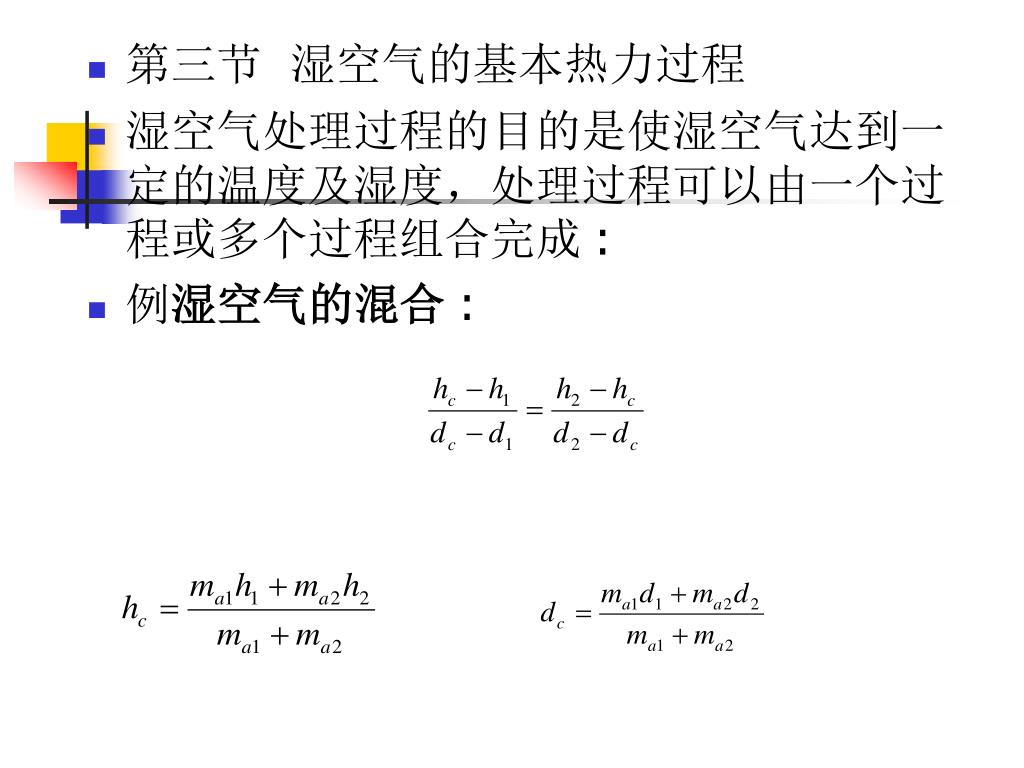

  7. 第三节 湿空气的基本热力过程 • 湿空气处理过程的目的是使湿空气达到一定的温度及湿度，处理过程可以由一个过程或多个过程组合完成 : • 例湿空气的混合:
