Understanding EIB/Instabus Architecture: Basics and Component Limitations

The EIB/Instabus architecture allows for efficient communication and control in building automation systems. With a single bus line, you can connect up to 64 components, which can each be numbered from 1 to 255. Each bus area can accommodate up to 12 lines, leading to a maximum of 15 areas in total, allowing for 11,520 components in a single installation. The unique physical address for each component comprises its area and line, ensuring organized and efficient management of devices. This overview provides essential insights into the configurations and limitations of Instabus systems.

kelsie-ball
Télécharger la présentation

Understanding EIB/Instabus Architecture: Basics and Component Limitations

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. EIB Instabus Arquitectura básica

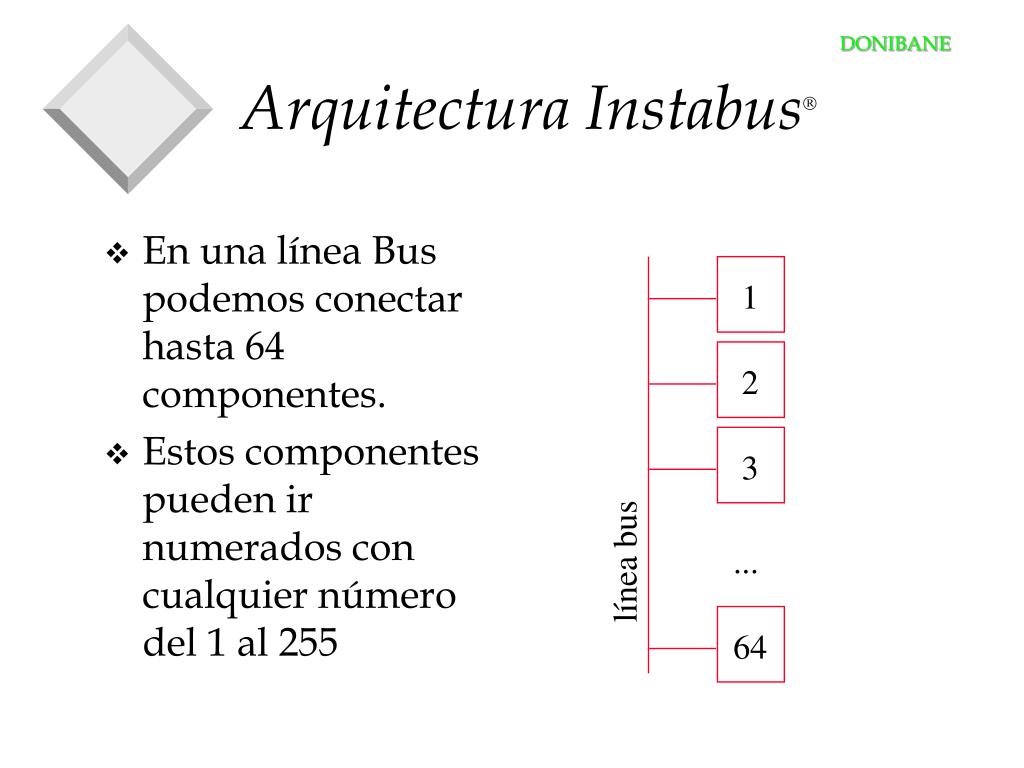

  2. 1 2 3 ... línea bus 64 Arquitectura Instabus • En una línea Bus podemos conectar hasta 64 componentes. • Estos componentes pueden ir numerados con cualquier número del 1 al 255

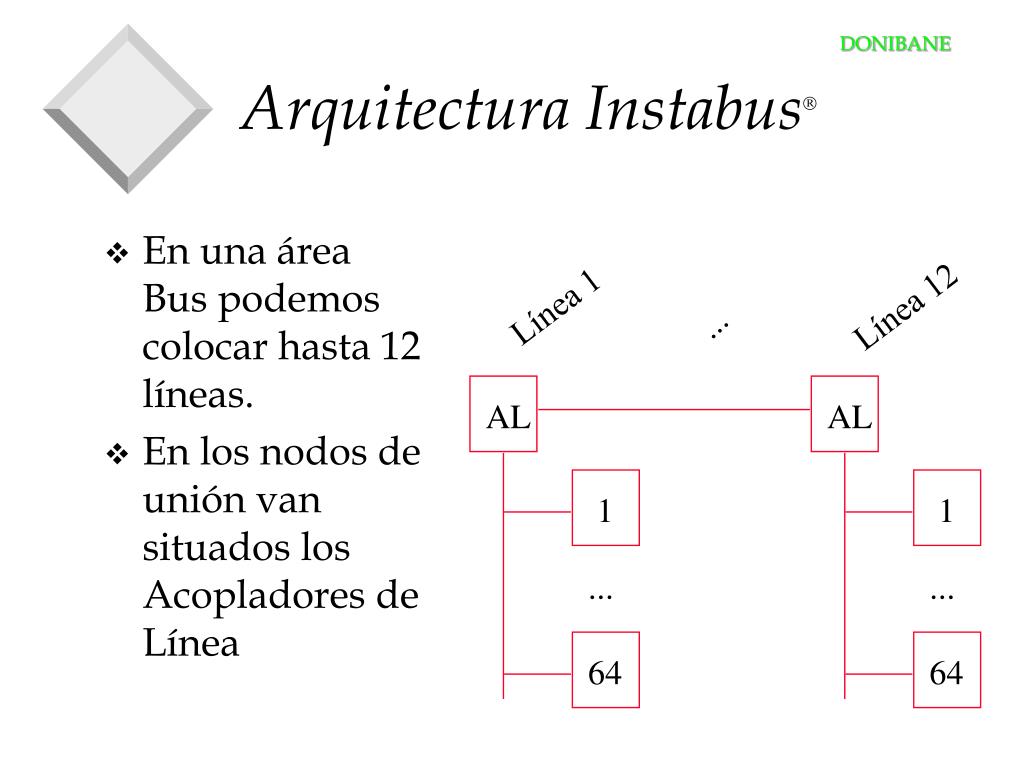

  3. Arquitectura Instabus • En una área Bus podemos colocar hasta 12 líneas. • En los nodos de unión van situados los Acopladores de Línea Línea 1 Línea 12 ... AL AL 1 1 ... ... 64 64

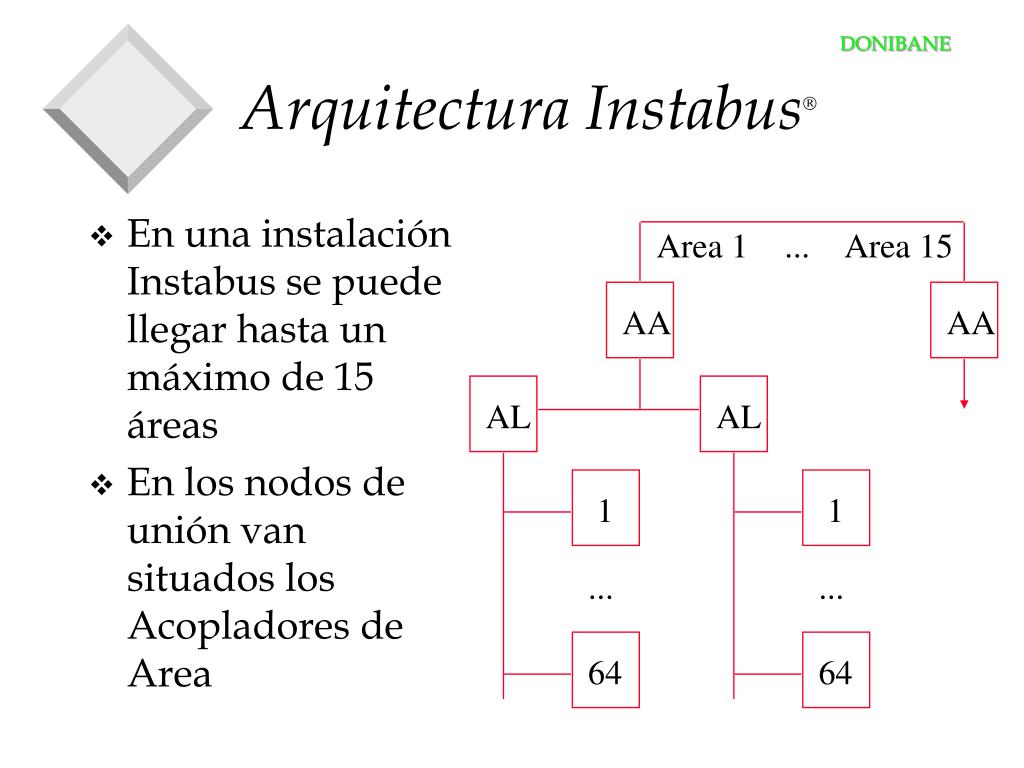

  4. Area 1 ... Area 15 AA AA AL AL 1 1 ... ... 64 64 Arquitectura Instabus • En una instalación Instabus se puede llegar hasta un máximo de 15 áreas • En los nodos de unión van situados los Acopladores de Area

  5. Area 1 ... Area 15 AA AA AL AL 1 1 ... ... 64 64 Arquitectura Instabus • La función de los acopladores de área y línea es filtrar los telegramas. • Número máximo de componentes: 64 x 12 x 15 = 11.520

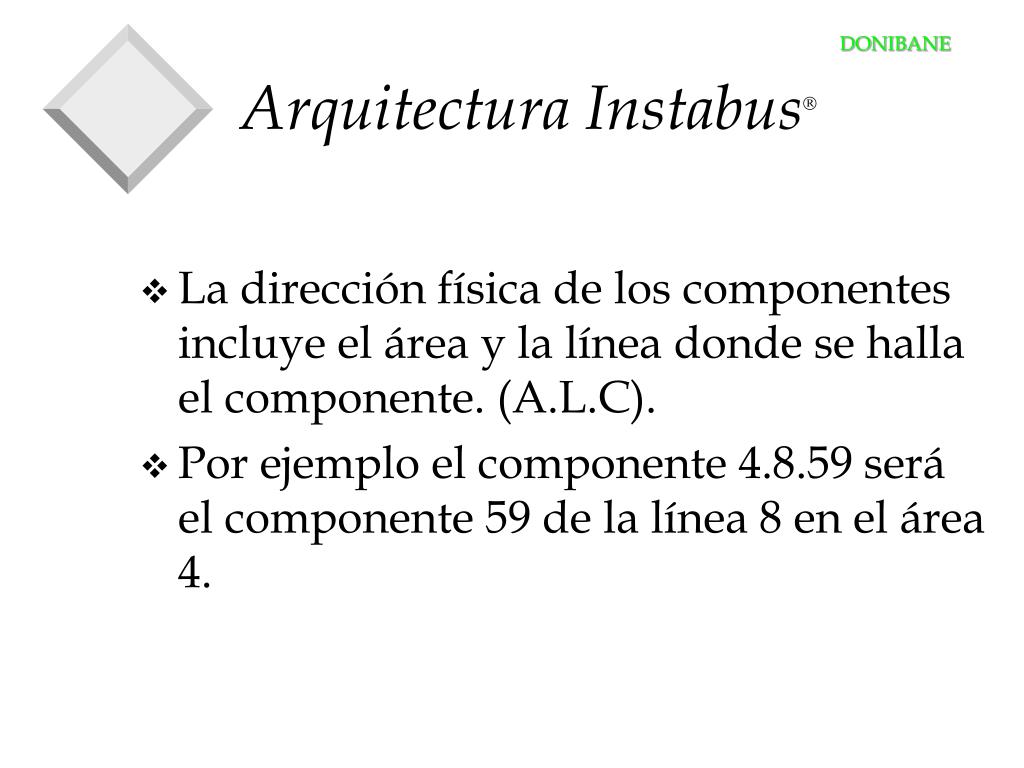

  6. Arquitectura Instabus • La dirección física de los componentes incluye el área y la línea donde se halla el componente. (A.L.C). • Por ejemplo el componente 4.8.59 será el componente 59 de la línea 8 en el área 4.

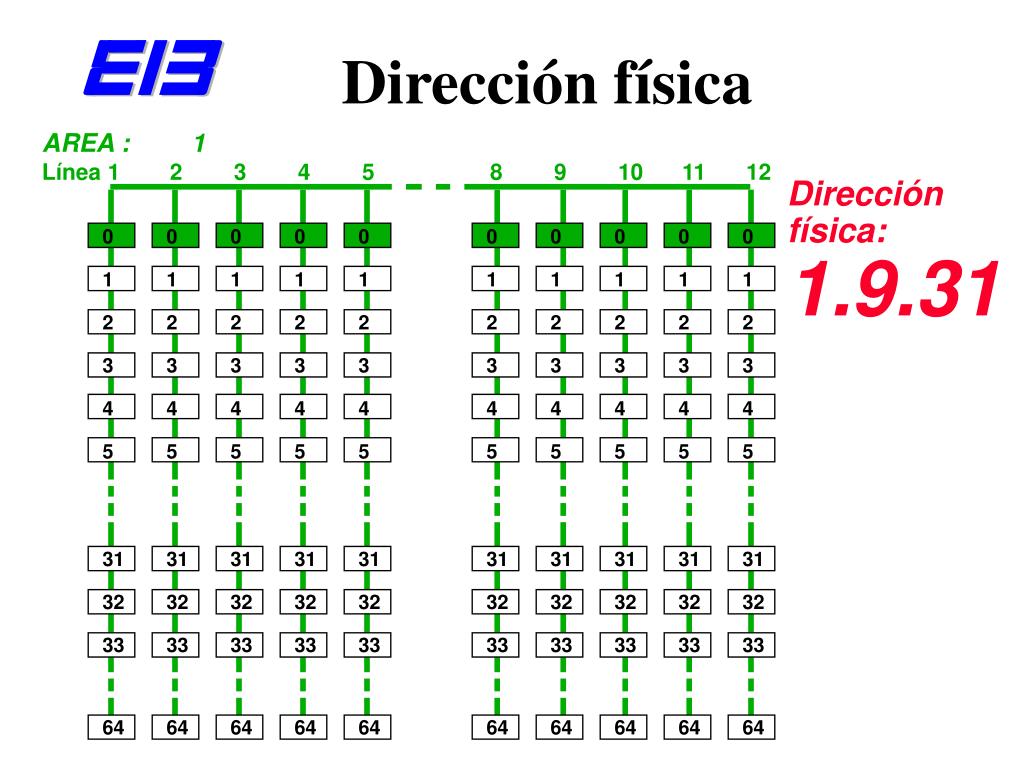

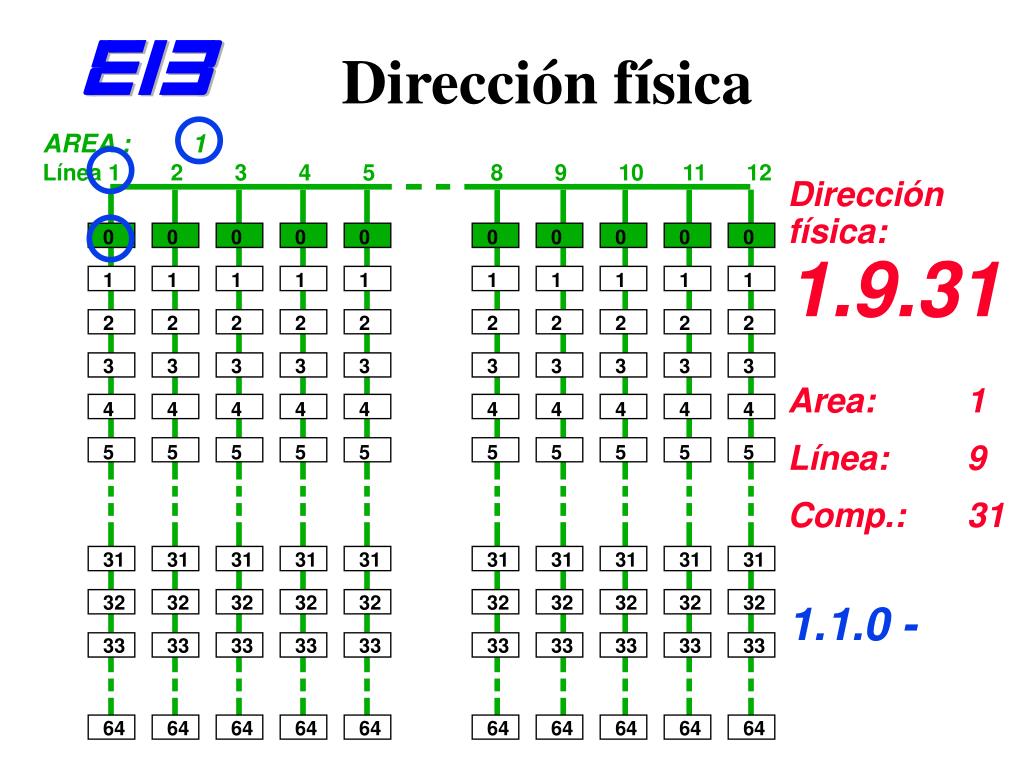

  7. Dirección física AREA : 1 Línea 1 2 3 4 5 8 9 10 11 12 Dirección física: 1.9.31 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 31 31 31 31 31 31 31 31 31 31 32 32 32 32 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 64 64 64 64 64 64 64 64 64 64

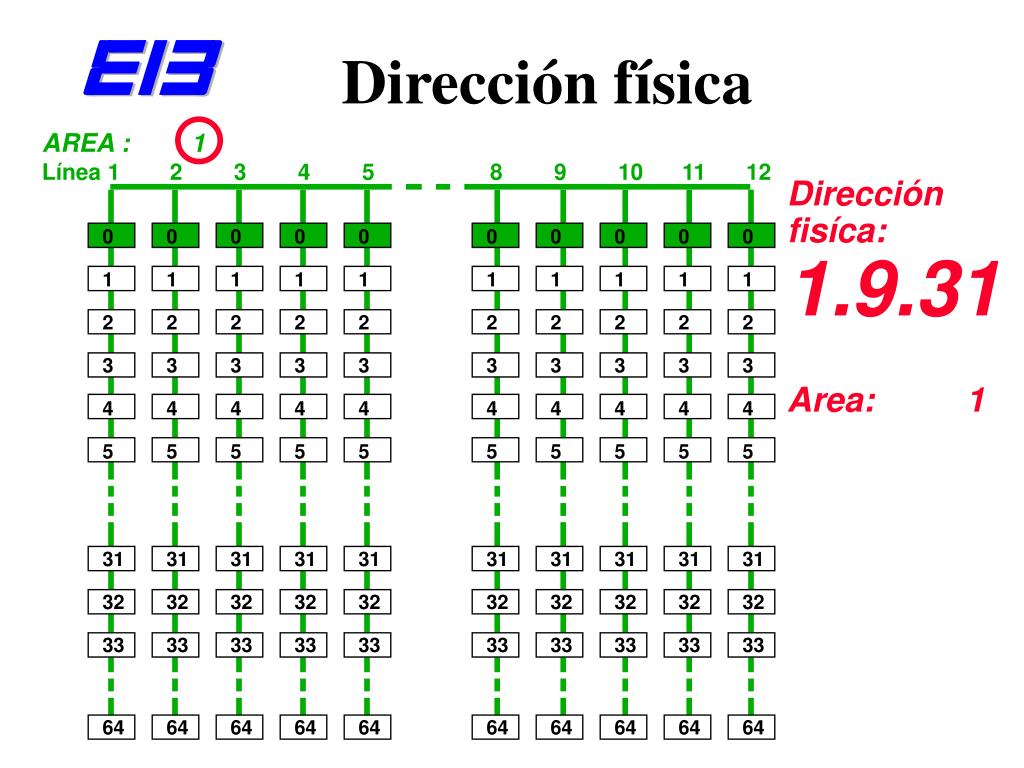

  8. Dirección física AREA : 1 Línea 1 2 3 4 5 8 9 10 11 12 Dirección fisíca: 1.9.31 Area: 1 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 31 31 31 31 31 31 31 31 31 31 32 32 32 32 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 64 64 64 64 64 64 64 64 64 64

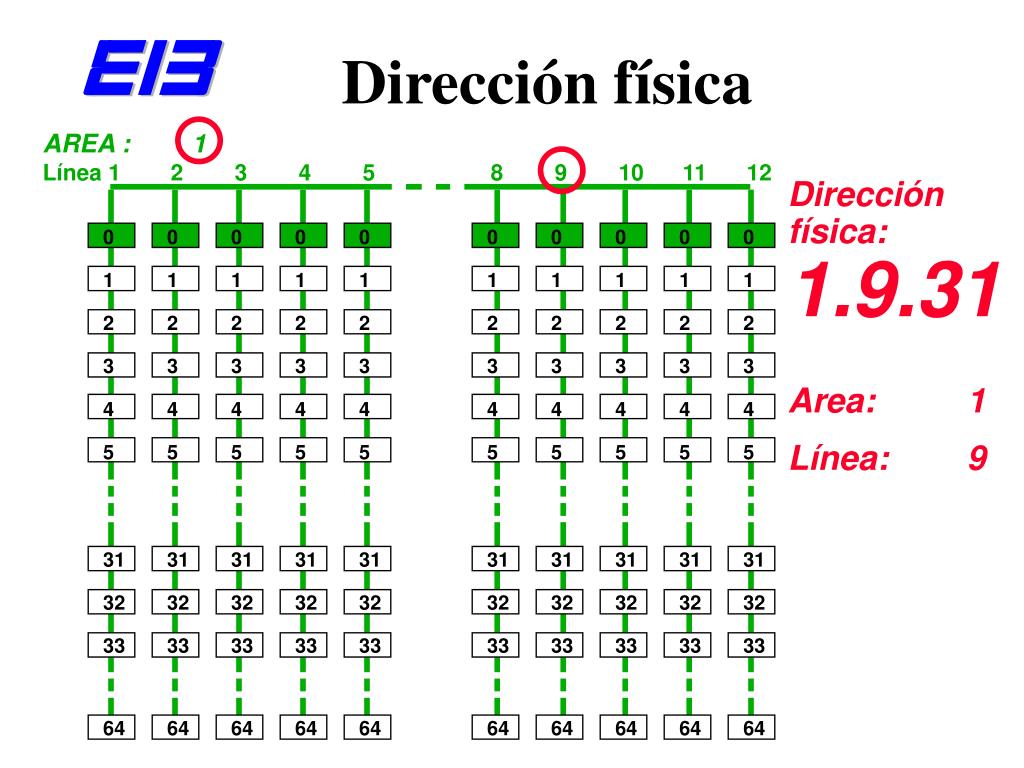

  9. Dirección física AREA : 1 Línea 1 2 3 4 5 8 9 10 11 12 Dirección física: 1.9.31 Area: 1 Línea: 9 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 31 31 31 31 31 31 31 31 31 31 32 32 32 32 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 64 64 64 64 64 64 64 64 64 64

  10. Dirección física AREA : 1 Línea 1 2 3 4 5 8 9 10 11 12 Dirección física: 1.9.31 Area: 1 Línea: 9 Comp.: 31 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 31 31 31 31 31 31 31 31 31 31 32 32 32 32 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 64 64 64 64 64 64 64 64 64 64

  11. Dirección física AREA : 1 Línea 1 2 3 4 5 8 9 10 11 12 Dirección física: 1.9.31 Area: 1 Línea: 9 Comp.: 31 1.1.0 - 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 31 31 31 31 31 31 31 31 31 31 32 32 32 32 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 64 64 64 64 64 64 64 64 64 64

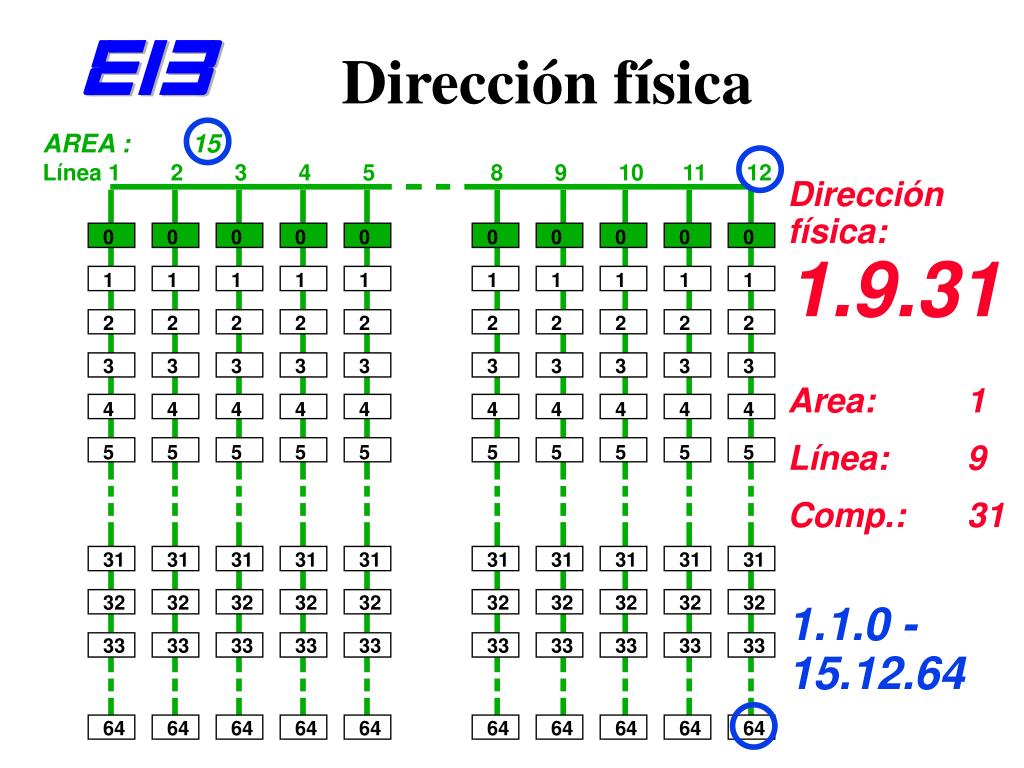

  12. Dirección física AREA : 15 Línea 1 2 3 4 5 8 9 10 11 12 Dirección física: 1.9.31 Area: 1 Línea: 9 Comp.: 31 1.1.0 -15.12.64 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 31 31 31 31 31 31 31 31 31 31 32 32 32 32 32 32 32 32 32 32 33 33 33 33 33 33 33 33 33 33 64 64 64 64 64 64 64 64 64 64
