  1. Conceptos del AIXM 5 Seminario AIXM ICAO Lima, Peru

  2. Objetivo de AIXM • Basado en los requisitos de datos de la aeronautica global • Practicas y normas de OACI • Requisitos industriales • Modular y extensible • Apoya requisitos de sistemas de informacion AIM corrientes y futuros • AIPs digitales • Automatizacion de publicaciones y cartas • NOTAMs digitales integrados • Bases de datos y aplicaciones para cartografia de aeodromos • Pantallas informativas • Etc.

  3. Temas de esta presentacion • Principios de diseño de AIXM • Conceptos de diseño • Normas ISO 19100 • Geography Markup Language (GML) • Temporalidad (eventos que ocurren en diferentes momentos y como estos son modelados por AIXM) • Areas Conceptuales

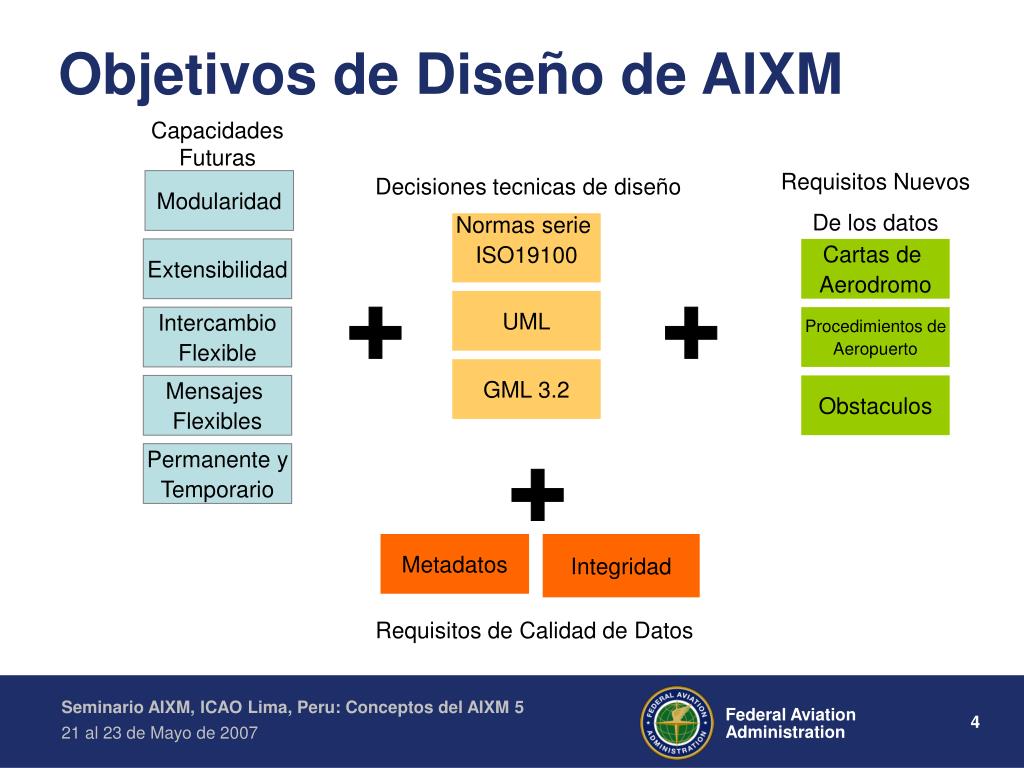

  4. Capacidades Futuras Requisitos Nuevos De los datos Decisiones tecnicas de diseño Modularidad Normas serie ISO19100 Extensibilidad Cartas de Aerodromo UML Intercambio Flexible Procedimientos de Aeropuerto GML 3.2 Mensajes Flexibles Obstaculos Permanente y Temporario Metadatos Integridad Requisitos de Calidad de Datos Objetivos de Diseño de AIXM

  5. Decisiones de Diseño TecnicasEn la serie de normas ISO19100 • Norma desarrollada a nivel internacional para expresar datos geograficos • Rasgos – Aeropuertos, Pistas, Espacio Aereo • Metadatos – Autor de Datos, Status, Fecha de Publicacion • Temporlidad – Fechas de inicio y fin • Geometria – Punto, Linea, Poligono • Nos permite organizar la informacion del campo aeronautico • NOTAMs digitales • Diseño de procedimientos • Generacion de cartas automatizado • Bien establecido • Geography Markup Language (GML) – un lenguage para la cartografia digital • Adoptado e implementado a nivel general for compañias y oficinas gubernamentales • El uso de normas diminuye las barreras de adopcion por compañias y oficinas gubernamentales

  6. Que es el lenguaje informatico GML? • Formato de intercambio de ISO para codificar rasgos geograficos • Basado en el esquema de XML • Open GIS Consortium • Adoptado por la mayor parte de las compañias dedicadas a sistemas de informacion geoespacial (en ingles: Geographic InformationSystem, uGIS) • Aplicaciones de computadoras de uso comun <gml:Point> <gml:pos>46.90278 0.08111</gml:pos> </gml:Point>

  7. Modelo de Temporalidad • Definicion • Un modelo que incorpora el concepto del tiempo • Temas importantes • Todos los rasgos son temporales y tienen un comienzo y un fin • Ejemplo: un sector nuevo de control de trafico aereo • Todos los rasgos cambian con el tiempo • Ejemplo: Un VOR esta fuera de servicio durante el curso de un dia • Funciones de este modelo • Establece relacion entre los rasgos y la duracion de tiempo durante la cual estos rasgos son validos • Provee varias maneras para describir el paso del tiempo

  8. Ejemplo del Modelo de Temporalidad en AIXM Imaginen que el radioayuda de tipo VORTAC de nombre AML va a ser actualizado al serle cambiada la frecuencia de 125 MHz a 132.5 MHz… • Incluir este cambio permanente en el itinerario de manera que coincida con el ciclo de mantenimiento previamente establecido • Dejar que AML no opere minetras es actualizado • Actualizar a AML • Reanudar el uso de AML en periodo de prueba

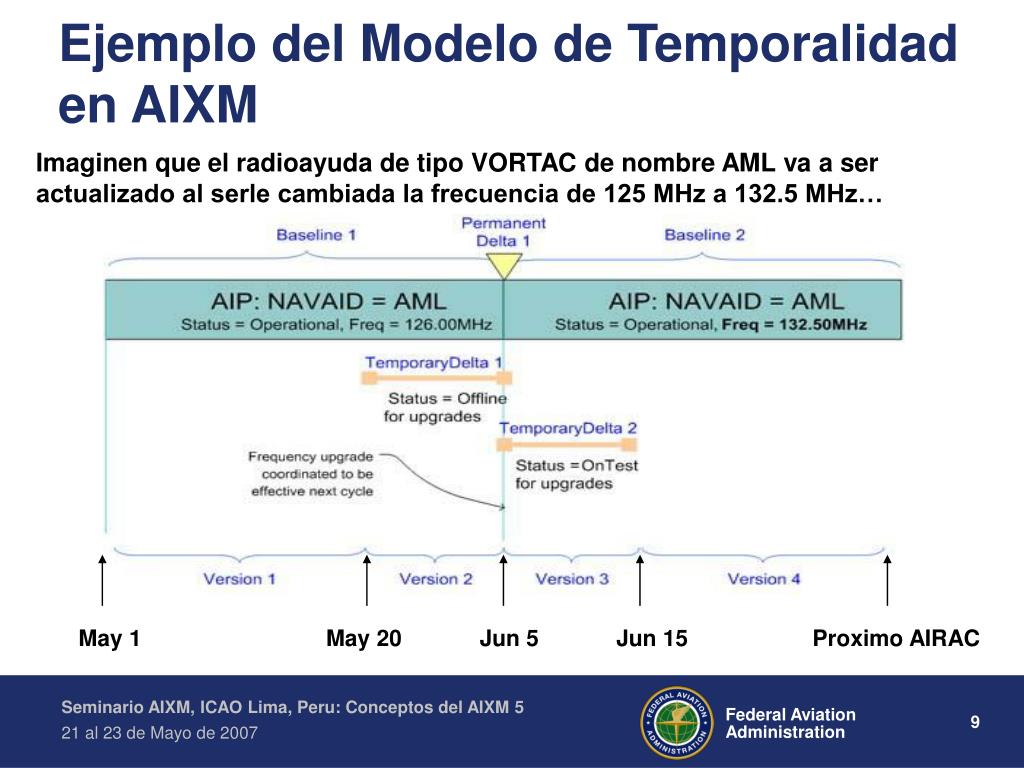

  9. Ejemplo del Modelo de Temporalidad en AIXM Imaginen que el radioayuda de tipoVORTAC de nombre AML va a ser actualizado al serle cambiada la frecuencia de 125 MHz a 132.5 MHz… May 1 May 20 Jun 5 Jun 15 Proximo AIRAC

  10. Aerodromo/Helipuerto Edificios de Aerodromo/Helipuerto Espacio Aereo Espera en-ruta Radioayudas y puntos Obstaculos Organizaciones Procedimientos Rutas Servicios Cubertura de AIXM Componentes en comun • Geometria • Notas • Manajo de Tiempo • Aeronaves

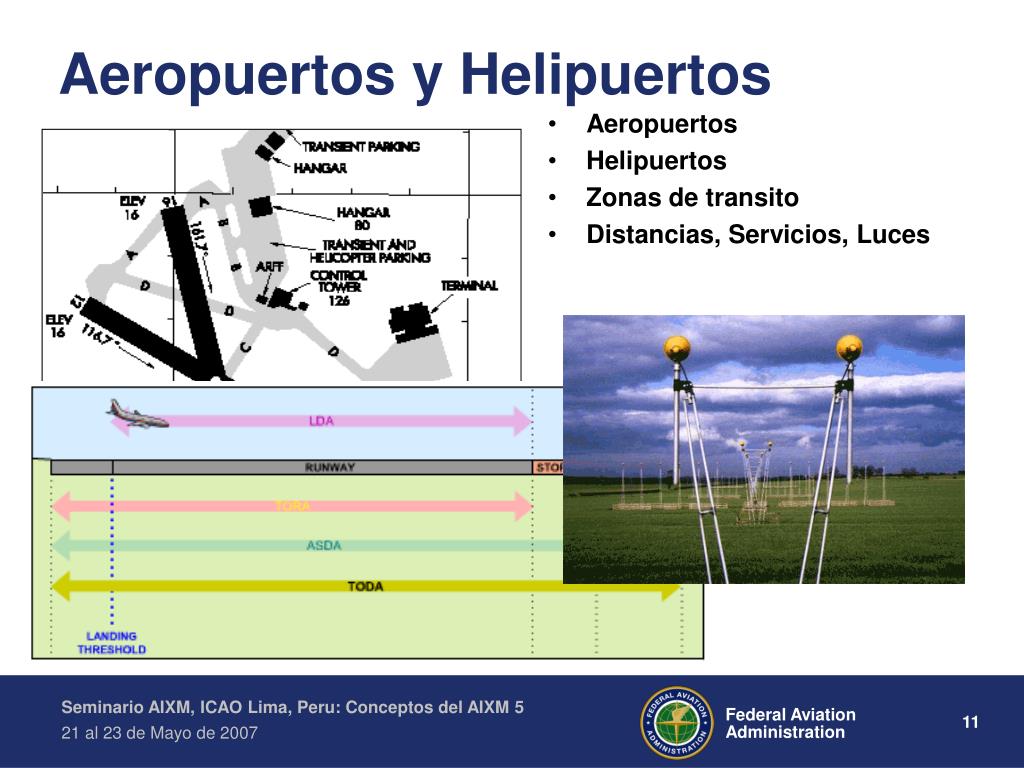

  11. Aeropuertos y Helipuertos • Aeropuertos • Helipuertos • Zonas de transito • Distancias, Servicios, Luces

  12. Aeropuertos and Helipuertos • Datos necesarios para mantener las aplicaciones de cartografia de aerodromos (RTCA DO-272A, EUROCAE ED-99A) • Geometria de Zonas de transito • Intersecciones • Señales de Pista

  13. Aeropuertos y Helipuertos • Uso y Restricciones • Quien puede usar y cuando puede ser usado el aeropuerto

  14. Combustible Aceite Oxigeno Edificios de pasajeros Servicios terrestres Reparacion Bomberos Otros… Instalaciones de Aeropuertos and Helipuertos

  15. Espacio Aereo • Representa • Regiones de OACI • Areas • Zonas • Sectores • Espacio Aereo usado en/por • Servicios de manejo de trafico aereo • Espacio aereo de acceso especial o regulado • Espacio aereo defino por el usuario • Varios tipos de espacio aereo con acceso limitado

  16. Niveles de vuelo minimos y maximos MOCA Altitudes de Espacio Aereo

  17. Espacio Aereo Derivado Espacios aereos que coinciden de manera horizontal Espacios aereos que se componen de secciones de espacio aereo

  18. Ejemplo en UML: Circuito de Espera • Tipos de circuito de espera: en-ruta, cerca de aeropuerto • Segmentos del circuito de espero en distancia y en duracion

  19. Radioayudas (NAVAIDs) y Puntos Puntos Significativos Usados para la Navigacion Radioayudas Servicio de Navegacion basado en uso de equipo Puntos Designados Puntos no asociados con equipo Puntos Fijos y de Ruta DME, VOR, TACAN, Azimuth, and so on

  20. Obstaculos • Anexos 4, 14, 15 & DOC 8126 de OACI • RTCA /EUROCAE DO-276A/ED-98A • IATA • Iluminacion • Itinerario • Area tipo 1, 2, 3 • Punto, Linea, Poligono

  21. Organizaciones and Unidades • Autoridad de organizaciones • “Modelado de organizaciones y autoridades” • Organizaciones (IATA), Aerolineas (United), Estados (Argentina), Grupos de estados (NATO Members) • Entidad • “Entidad que provee servicios” • Approach Control, Military, Tower, ARTCC

  22. Cobertura PANS-OPS, TERPS Arinc 424 Navegacion tradicional y GPS Describe Procedimientos Segmentos de rutas Minimos Navegacion en circuito Zonas protegidas Superficies evaluadas Procedimientos de Terminal

  23. Describe la estructure de navegacion en-ruta Navegacion tradicional y por GPS Rutas EnRouteRoute RouteSegment RoutePortion Flight LevelsTrack LengthTrack WidthTrack DirectionFlight Rules and Use Niveles de vuelo normaAltitudes minimas Puntos de transicionUso de DME (RNAV) Standard flight levelsMinimum AltitudesChange over pointsDME usage (RNAV) Niveles de vueloLargo de la via Ancho de la viaDireccion de la viaUso y reglamentos de vuelo

  24. Espacio Aereo Ruta Aerodromo/Helipuerto Circuito Espera Procedimiento … Servicios Entidad Servicio La entidad provee un servicio • Comunicacion • Informacion de vuelo • Control de trafico aereo • Informacion meteorologica • Radar • … Proveeido para Servicio es…
