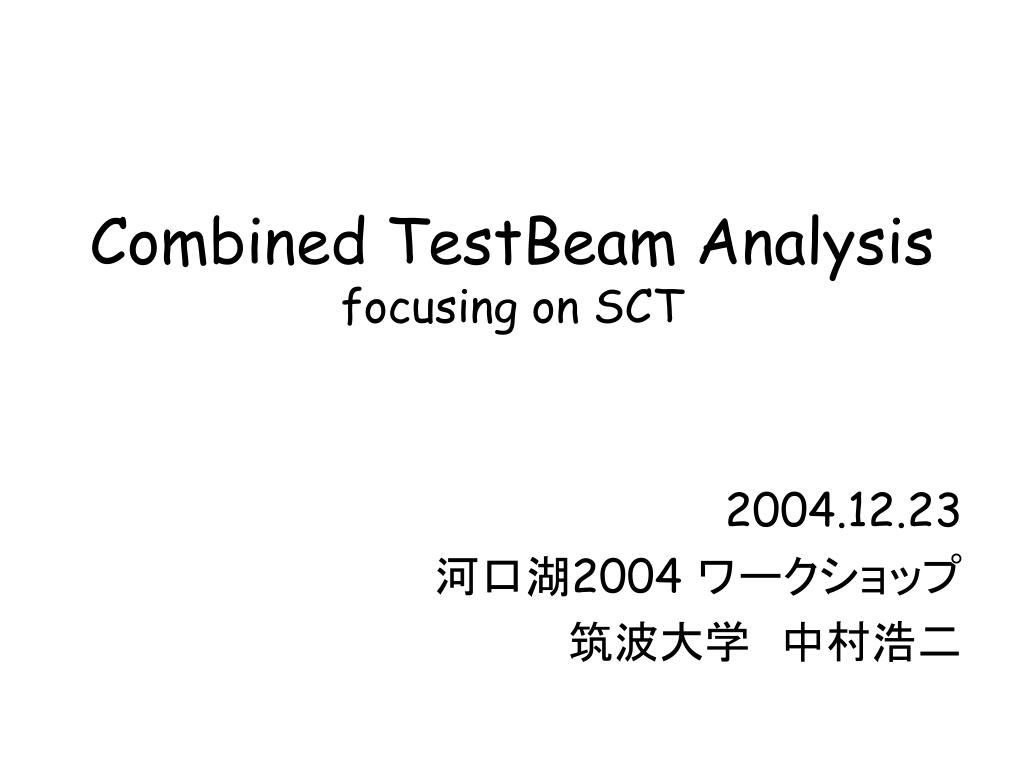

  1. Combined TestBeam Analysisfocusing on SCT 2004.12.23 河口湖2004 ワークショップ 筑波大学　中村浩二

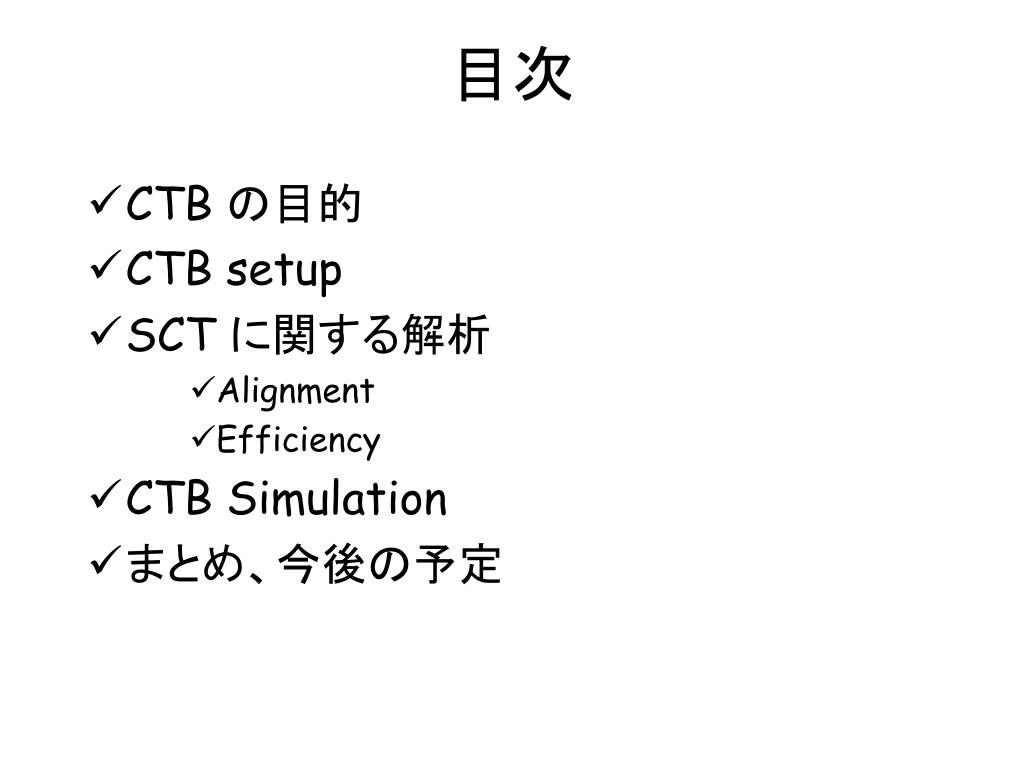

  2. 目次 • CTB の目的 • CTB setup • SCT に関する解析 • Alignment • Efficiency • CTB Simulation • まとめ、今後の予定

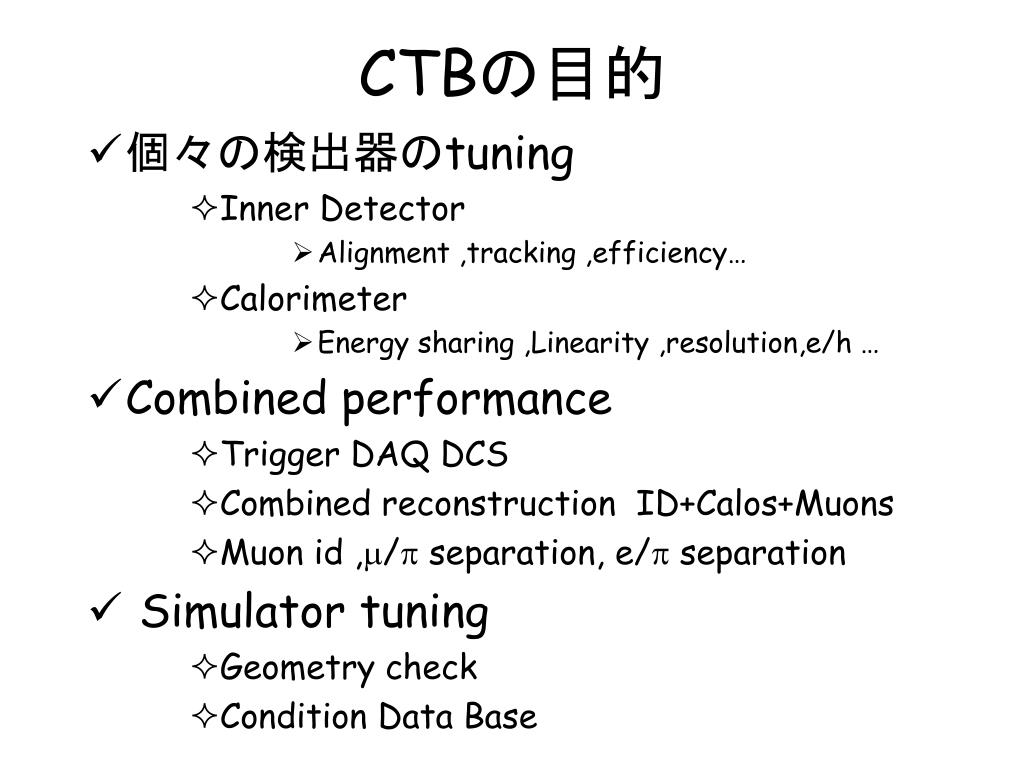

  3. CTBの目的 • 個々の検出器のtuning • Inner Detector • Alignment ,tracking ,efficiency… • Calorimeter • Energy sharing ,Linearity ,resolution,e/h … • Combined performance • Trigger DAQ DCS • Combined reconstruction ID+Calos+Muons • Muon id ,m/p separation, e/p separation • Simulator tuning • Geometry check • Condition Data Base

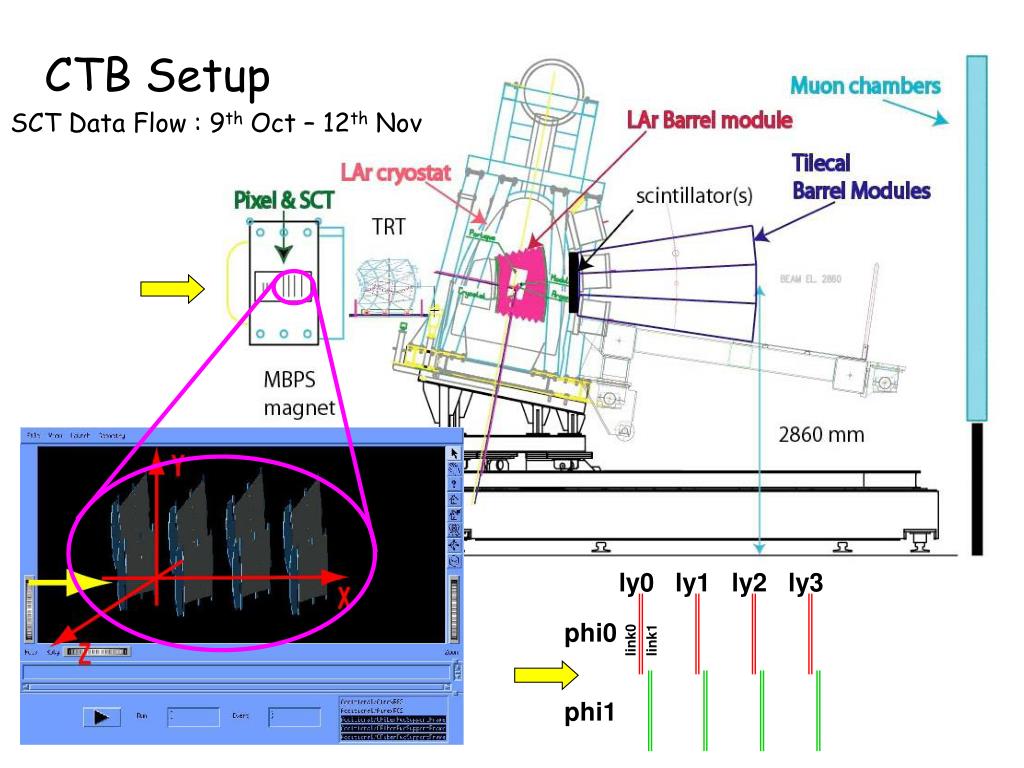

  4. ly0 ly1 ly2 ly3 phi0 link0 link1 phi1 CTB Setup SCT Data Flow : 9th Oct – 12th Nov

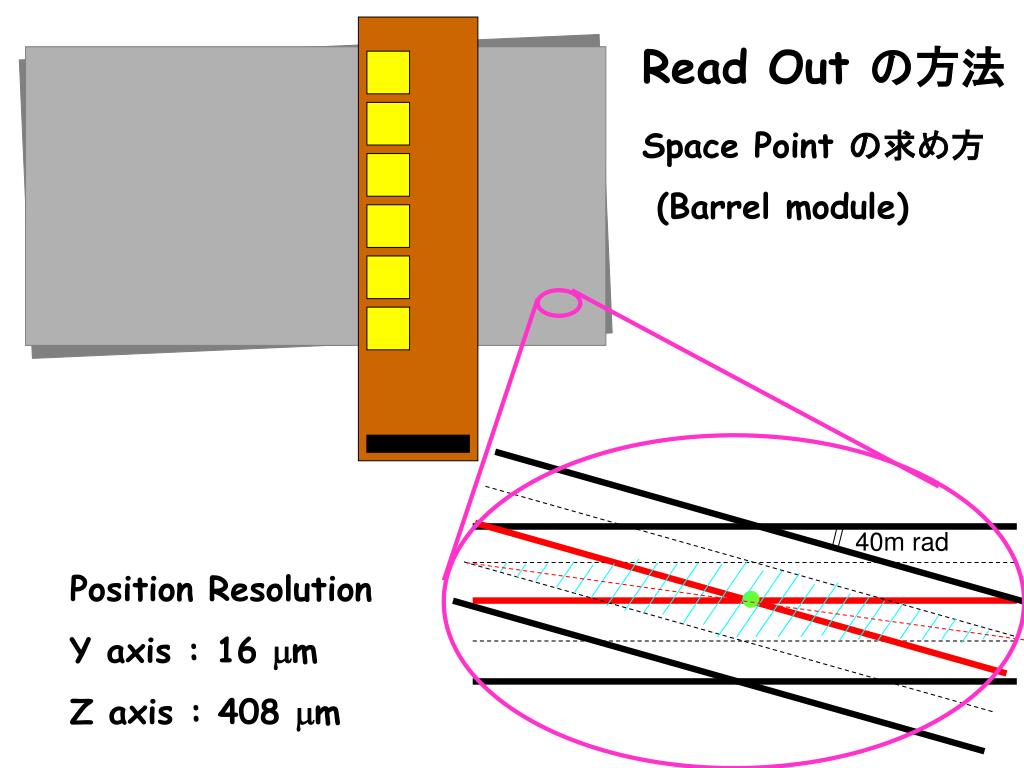

  5. Read Out の方法 Space Point の求め方 (Barrel module) 40m rad Position Resolution Y axis : 16 mm Z axis : 408 mm

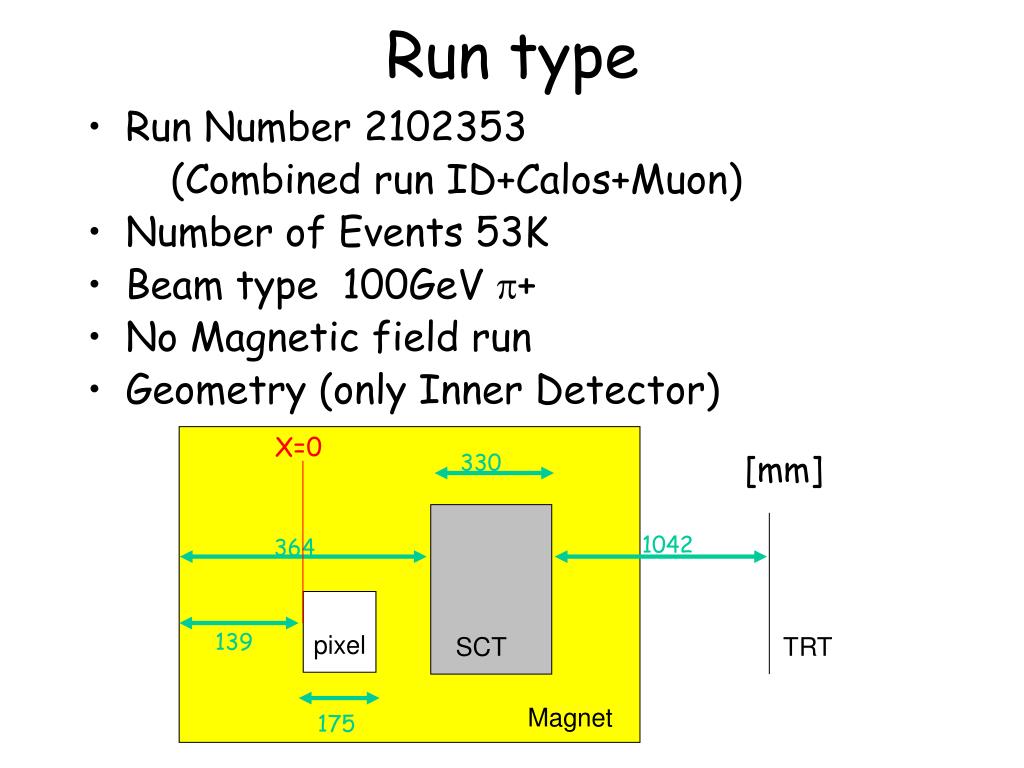

  6. Run type • Run Number 2102353 (Combined run ID+Calos+Muon) • Number of Events 53K • Beam type 100GeV p+ • No Magnetic field run • Geometry (only Inner Detector) X=0 330 [mm] 1042 364 139 pixel SCT TRT Magnet 175

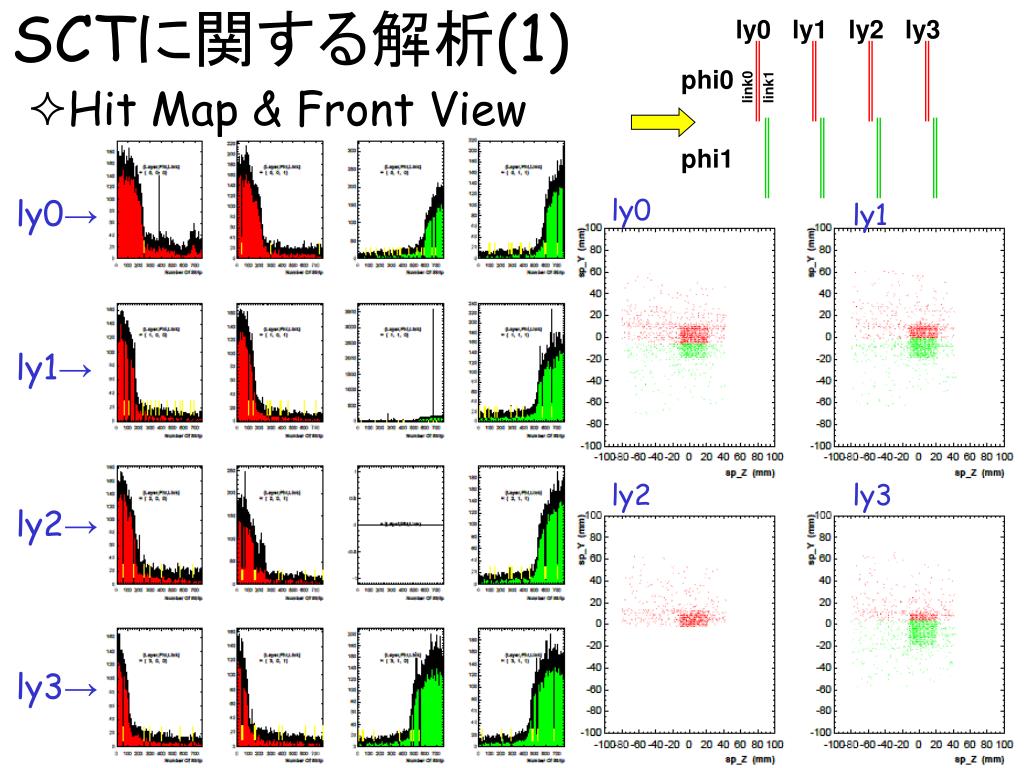

  7. ly0 ly1 ly2 ly3 phi0 link0 link1 phi1 SCTに関する解析(1) ly0→ ly0 ly1 • Hit Map & Front View ly1→ ly2 ly3 ly2→ ly3→

  8. ly0 ly1 ly2 ly3 SCTに関する解析(2) Y軸(strip方向) : ly1 • 4層の4点Single hit を要求。 • ly0とly3を固定して(のみでfitして)、 ly1とly2のresidual 分布を作る。 • Mean の値をAlignment constant とする。 • Y軸、Z軸別々にAlignment • Alignment～SCT内部～ • Algorithm Y軸(strip方向) : ly2

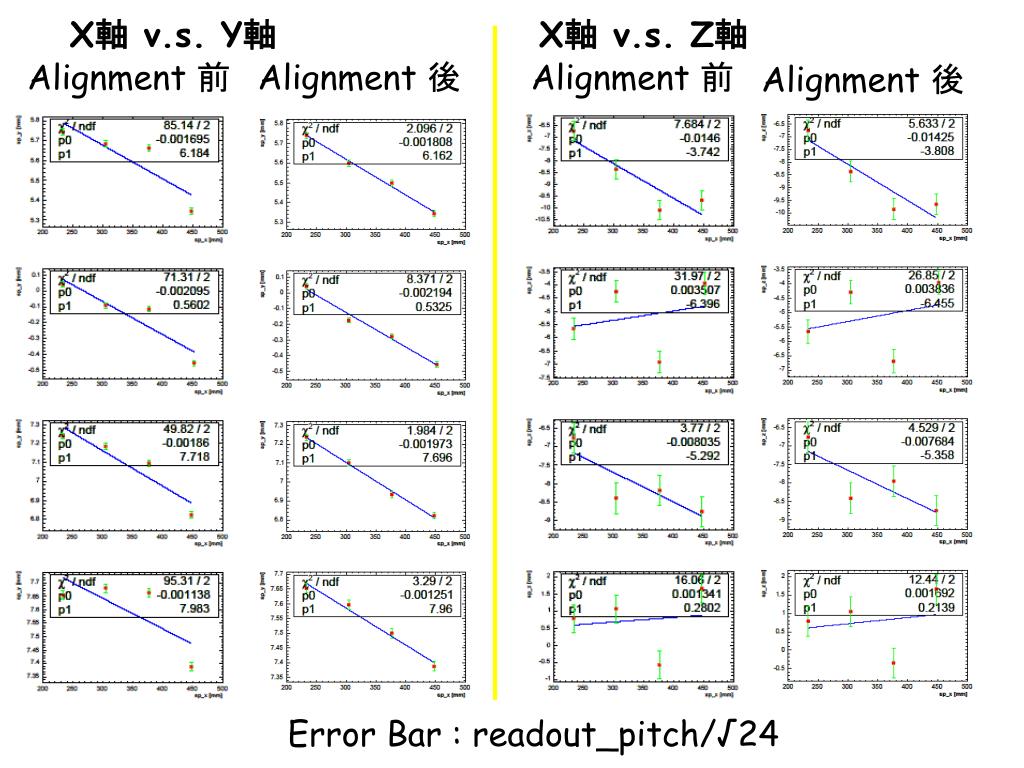

  9. X軸 v.s. Y軸 X軸 v.s. Z軸 Alignment 前 Alignment 後 Alignment 前 Alignment 後 Error Bar : readout_pitch/√24

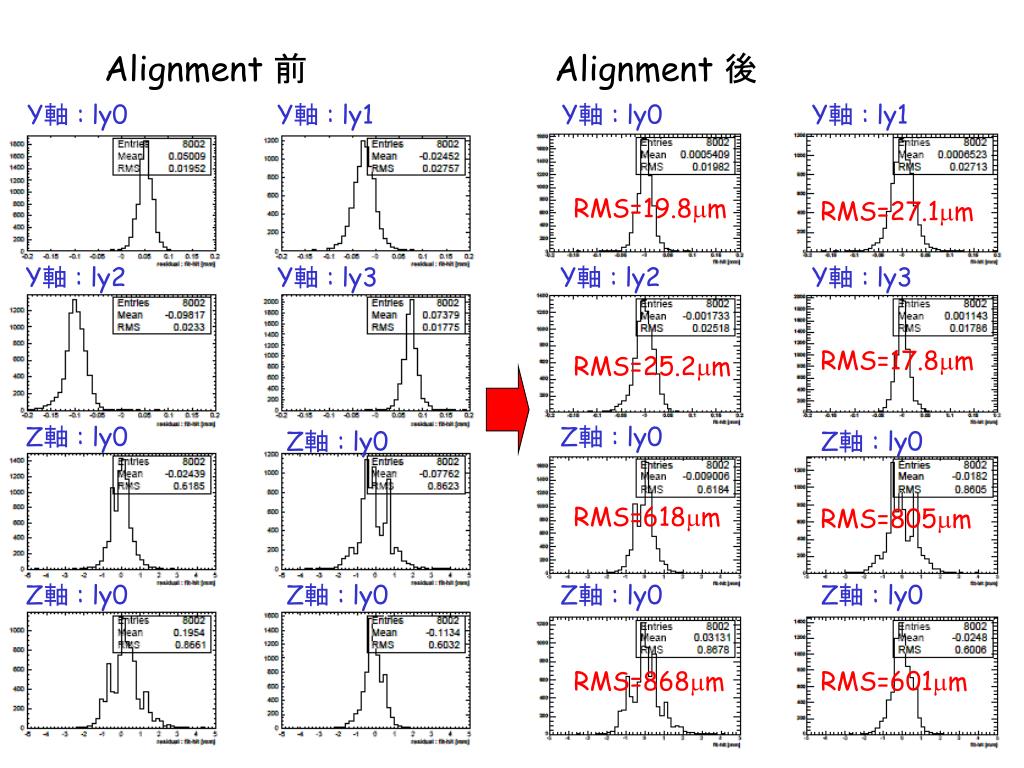

  10. Alignment 前 Alignment 後 Y軸 : ly0 Y軸 : ly1 Y軸 : ly0 Y軸 : ly1 RMS=19.8mm RMS=27.1mm Y軸 : ly2 Y軸 : ly3 Y軸 : ly2 Y軸 : ly3 RMS=17.8mm RMS=25.2mm Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 RMS=618mm RMS=805mm Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 RMS=868mm RMS=601mm

  11. ly0 ly1 ly2 ly3 SCTに関する解析(3) Y軸 : ly1 • ly0,ly2,ly3 の3点Single hit を要求。 • ly0,ly2,ly3でfitする。 • fit のc2で、cut をかけ、残ったevent で、ly1 のresidual 分布を作成。 • ly1のhit数分布を作成 • ly1のresidual 分布のcut で、efficiencyをscan • Efficiency • Algorithm c2 = 3 Z軸 : ly1 c2 = 3

  12. Y軸 : ly1 Z軸 : ly1 0 hit event 100event(~2.5%) Cut ~5s 97.2%

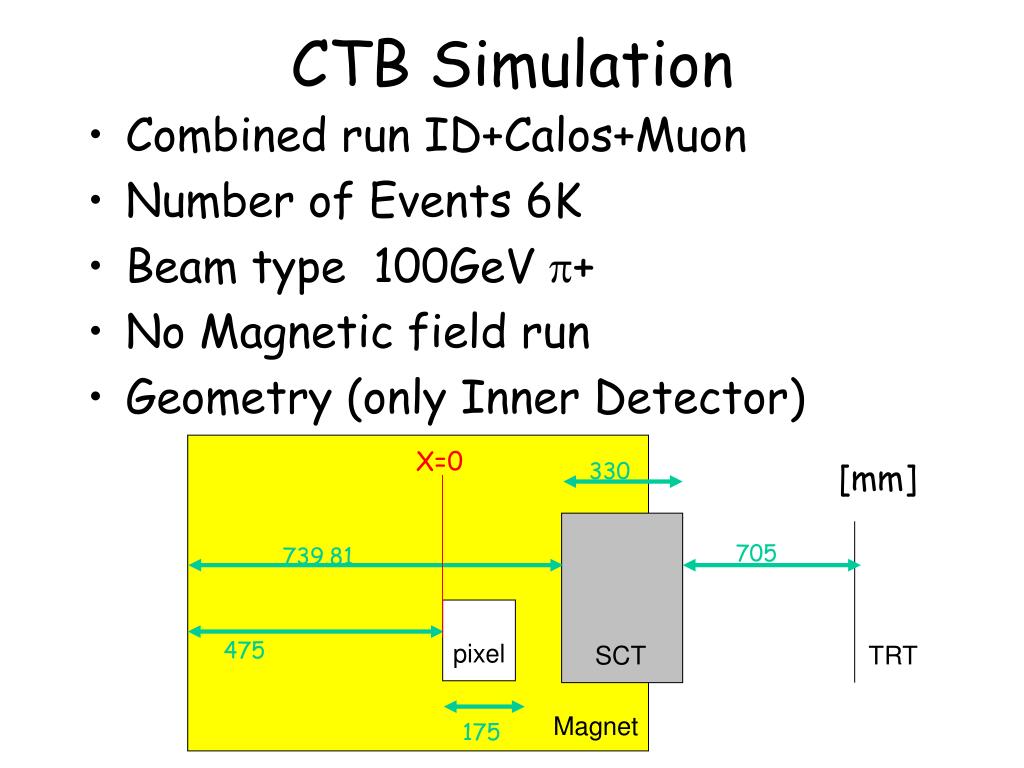

  13. CTB Simulation • Combined run ID+Calos+Muon • Number of Events 6K • Beam type 100GeV p+ • No Magnetic field run • Geometry (only Inner Detector) X=0 330 [mm] 705 739.81 475 pixel SCT TRT Magnet 175

  14. 4点Single hit Residual 分布 DATA Simulation Y軸 : ly0 Y軸 : ly1 Y軸 : ly0 Y軸 : ly1 RMS=19.8mm RMS=15.7mm RMS=27.1mm RMS=22.1mm Y軸 : ly2 Y軸 : ly3 Y軸 : ly2 Y軸 : ly3 RMS=17.8mm RMS=15.2mm RMS=25.2mm RMS=21.2mm Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 RMS=618mm RMS=509mm RMS=805mm RMS=737mm Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 Z軸 : ly0 RMS=868mm RMS=601mm RMS=731mm RMS=510mm

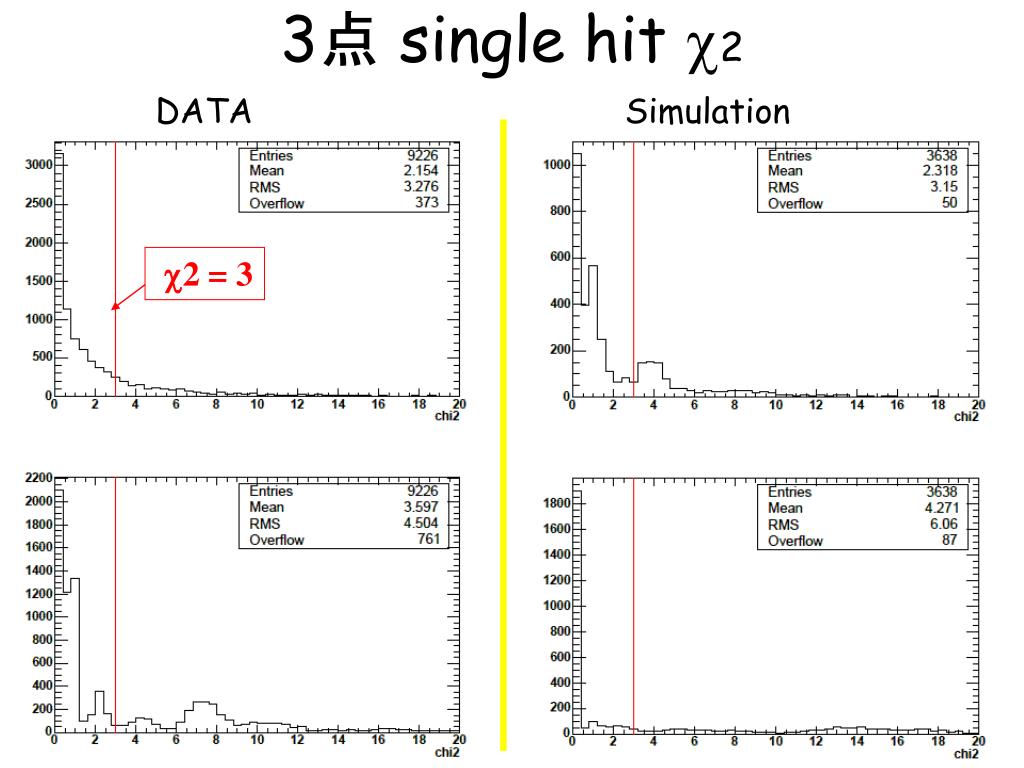

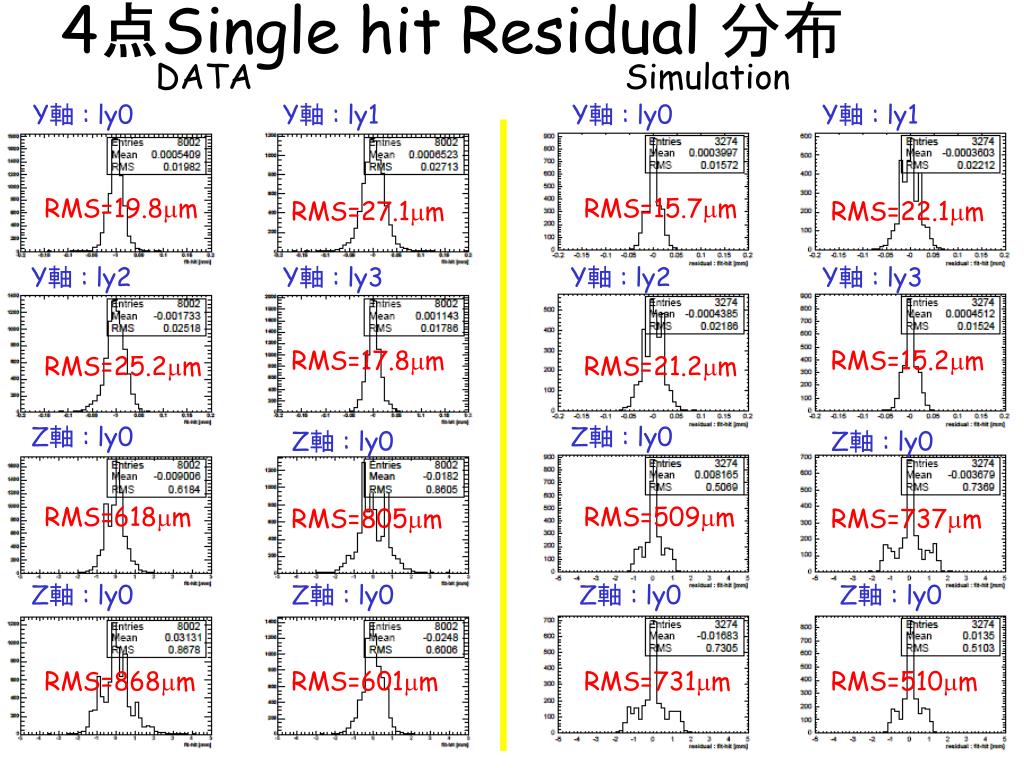

  15. 3点 single hit c2 DATA Simulation c2 = 3

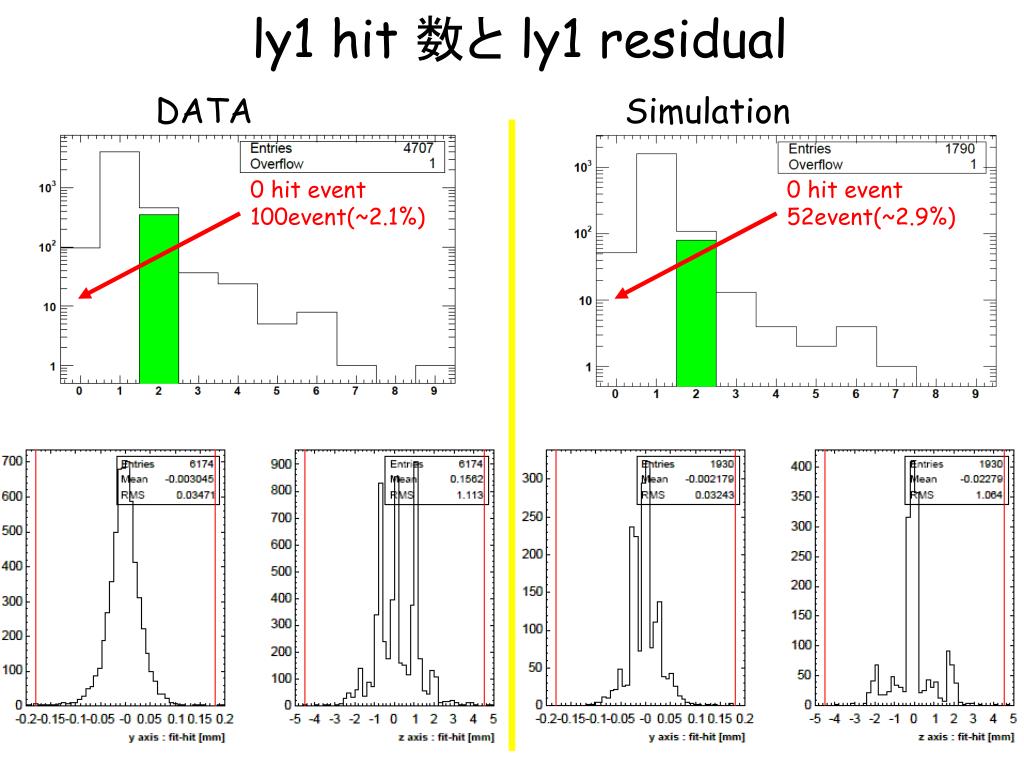

  16. ly1 hit 数と ly1 residual DATA Simulation 0 hit event 100event(~2.1%) 0 hit event 52event(~2.9%)

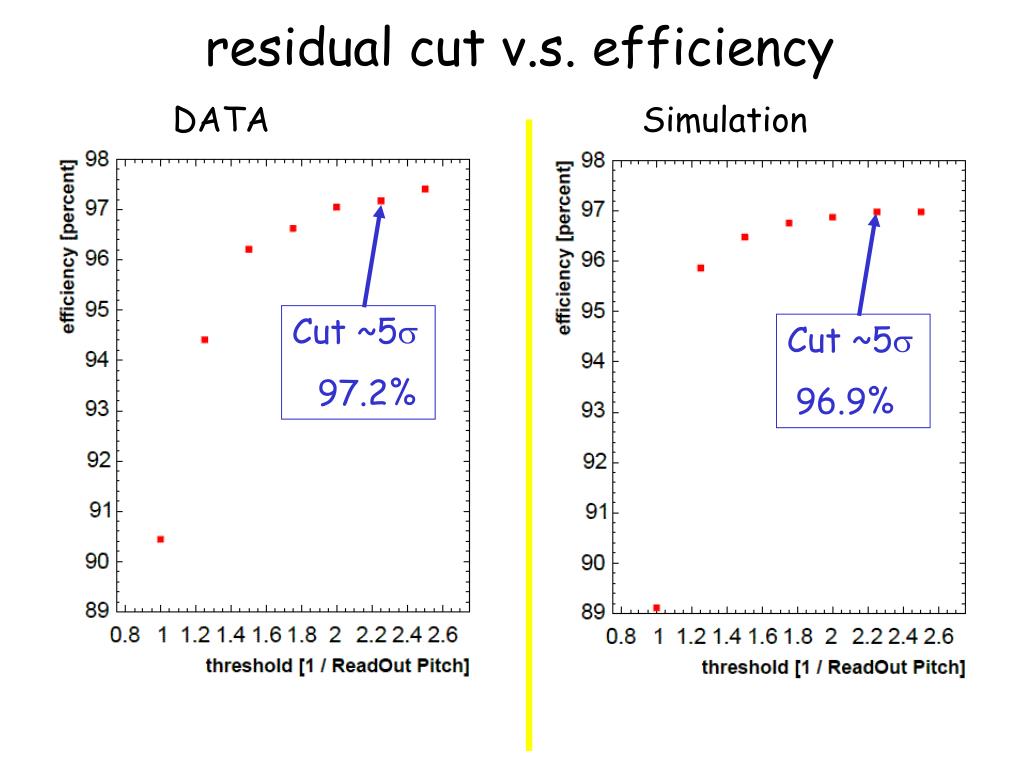

  17. residual cut v.s. efficiency DATA Simulation Cut ~5s 97.2% • Cut ~5s • 96.9%

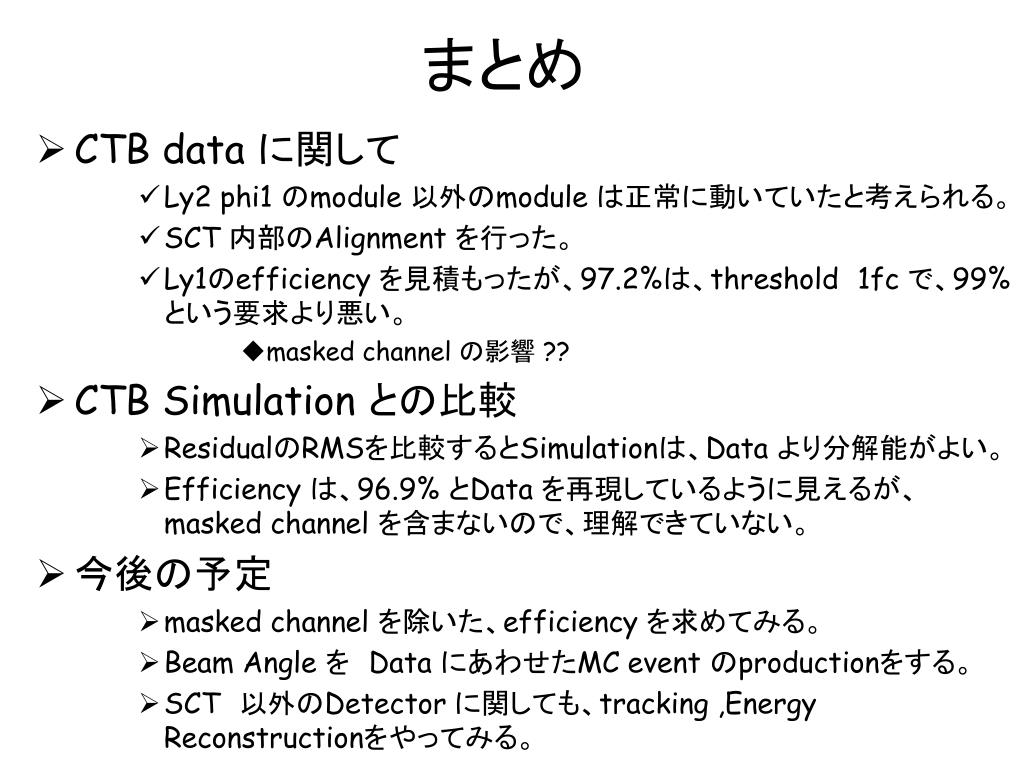

  18. まとめ • CTB data に関して • Ly2 phi1 のmodule 以外のmodule は正常に動いていたと考えられる。 • SCT 内部のAlignment を行った。 • Ly1のefficiency を見積もったが、97.2%は、threshold1fc で、99%という要求より悪い。 • masked channel の影響 ?? • CTB Simulation との比較 • ResidualのRMSを比較するとSimulationは、Data より分解能がよい。 • Efficiency は、96.9% とData を再現しているように見えるが、masked channel を含まないので、理解できていない。 • 今後の予定 • masked channel を除いた、efficiency を求めてみる。 • Beam Angle を　Data にあわせたMC event のproductionをする。 • SCT　以外のDetector に関しても、tracking ,Energy Reconstructionをやってみる。

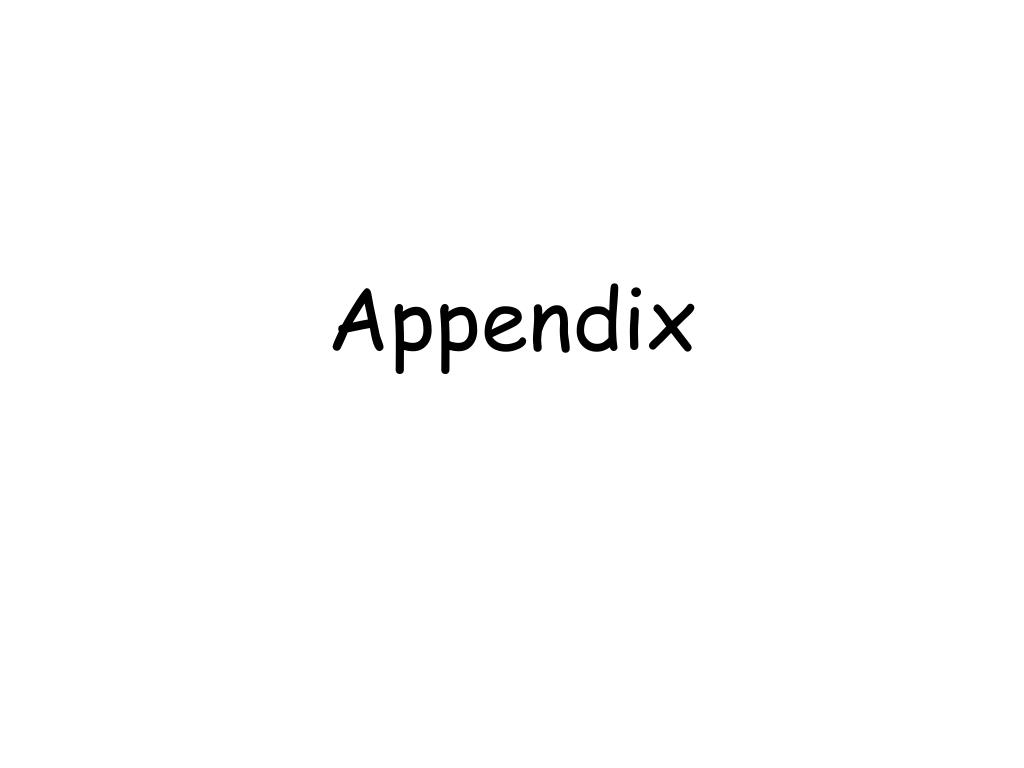

  19. Appendix

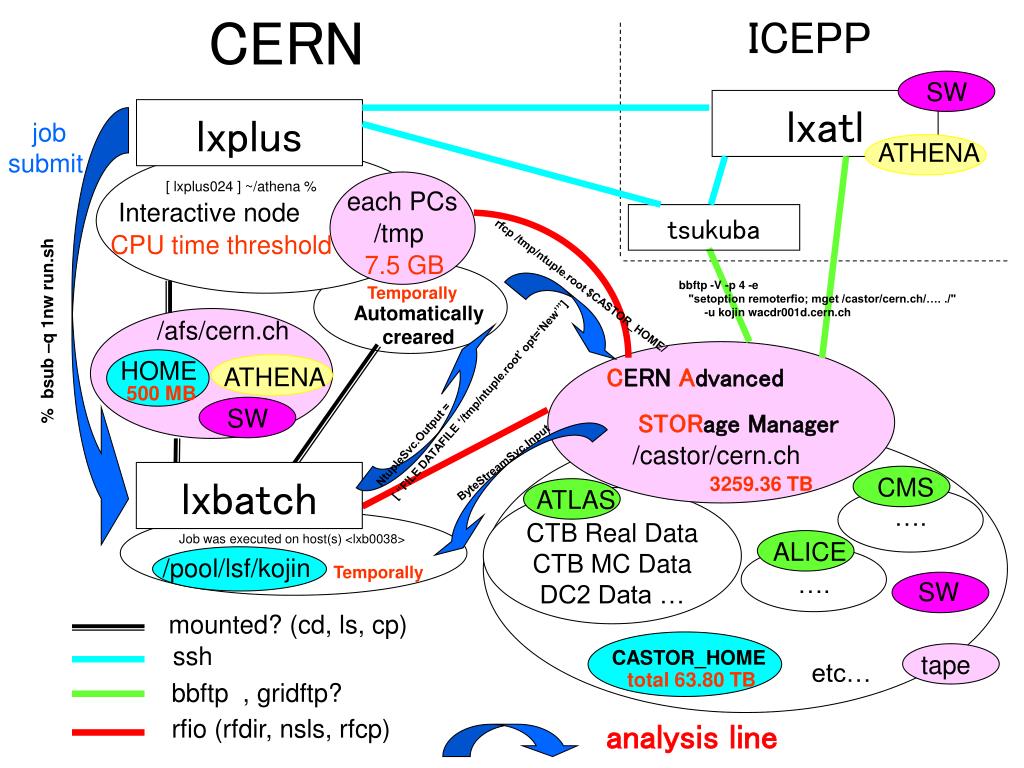

  20. CERN SW SW ATLAS CMS ALICE ICEPP lxatl lxplus job submit ATHENA [ lxplus024 ] ~/athena % each PCs Interactive node tsukuba /tmp CPU time threshold 7.5 GB rfcp /tmp/ntuple.root $CASTOR_HOME/ bbftp -V -p 4 -e "setoption remoterfio; mget /castor/cern.ch/…. ./" -u kojin wacdr001d.cern.ch Temporally Automaticallycreared /afs/cern.ch % bsub –q 1nw run.sh HOME CERN Advanced STORage Manager ATHENA NtupleSvc.Output = [ “FILE DATAFILE ‘/tmp/ntuple.root’ opt=‘New’”] 500 MB /castor/cern.ch ByteStreamSvc.Input lxbatch 3259.36 TB …. CTB Real Data CTB MC Data DC2 Data … Job was executed on host(s) <lxb0038> /pool/lsf/kojin Temporally …. SW mounted? (cd, ls, cp) ssh CASTOR_HOME tape etc… total 63.80 TB bbftp , gridftp? rfio (rfdir, nsls, rfcp) analysis line

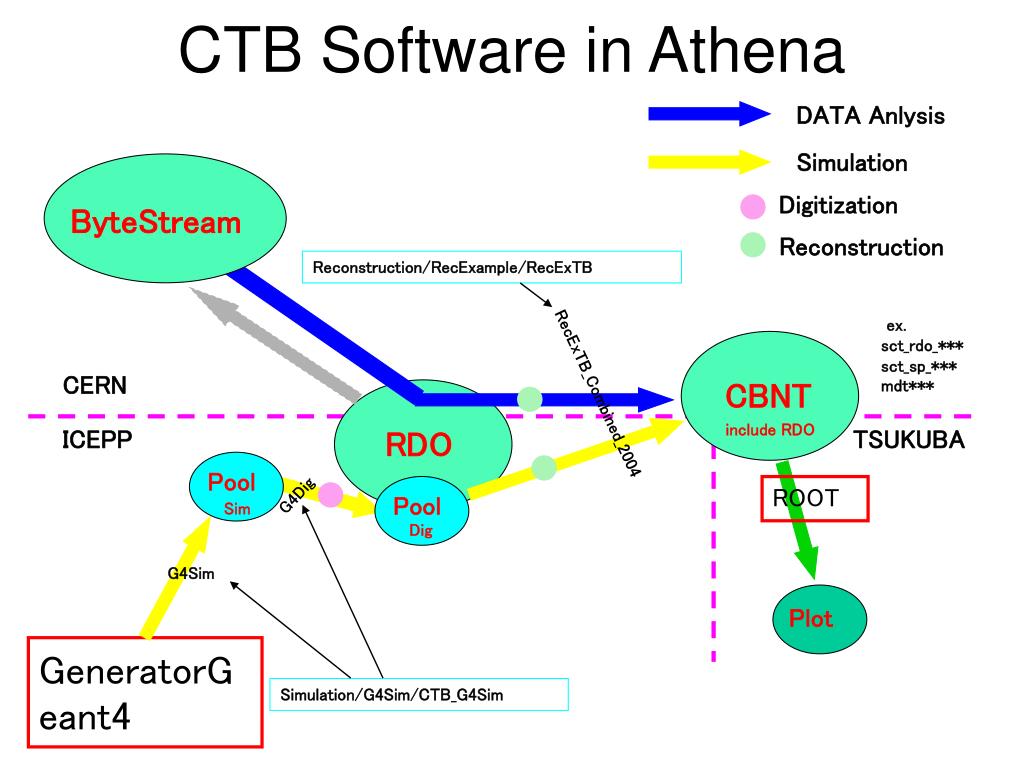

  21. ByteStream Digitization Reconstruction RDO CBNT Pool Pool DATA Anlysis Simulation CTB Software in Athena in CASTOR Reconstruction/RecExample/RecExTB ex. sct_rdo_*** sct_sp_*** mdt*** CERN RecExTB_Combined_2004 include RDO ICEPP TSUKUBA G4Dig ROOT Sim Dig G4Sim Plot GeneratorGeant4 Simulation/G4Sim/CTB_G4Sim

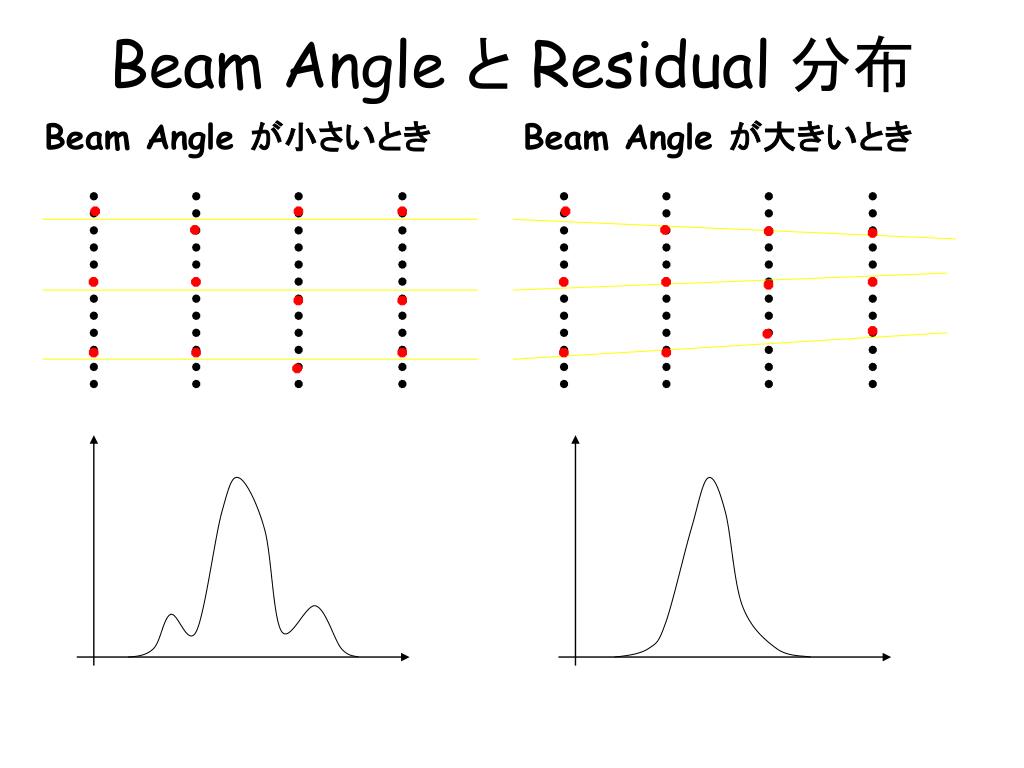

  22. Beam Angle と Residual 分布 Beam Angle が小さいとき Beam Angle が大きいとき

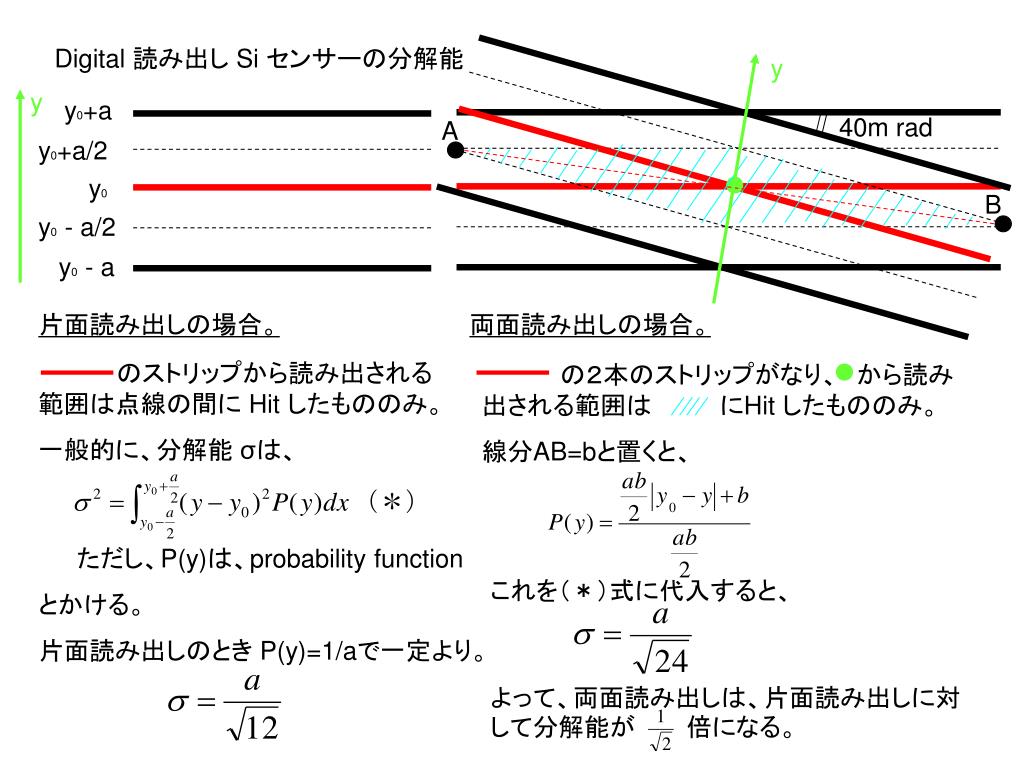

  23. Digital 読み出し Si センサーの分解能 y y y0+a 40m rad A y0+a/2 y0 B y0 - a/2 y0 - a 片面読み出しの場合。 両面読み出しの場合。 のストリップから読み出される範囲は点線の間に Hit したもののみ。 一般的に、分解能 σは、 の２本のストリップがなり、　から読み出される範囲は　　　　にHit したもののみ。 線分AB=bと置くと、 　 ただし、P(y)は、probability function とかける。 片面読み出しのとき P(y)=1/aで一定より。 これを（＊）式に代入すると、 よって、両面読み出しは、片面読み出しに対して分解能が　　　倍になる。
