  1. Сосуды под давлением для промышленных газов Cooling, conditioning, purifying.

  2. Группа теплообменников для подготовки сжатого воздуха Установлены на фабрике автомобильного завода во Франции, поток сжатого воздуха 9.630 м3/час, раб. давление 7 бар, температура окружающей среды от 0 до +40 °C. Теплообменник несъемного типа в специсполнении WF3800/sp, медные трубки спиралевидного типа длиной 1800мм. Теплообменник «воздух-воздух», несъемного типа WF2500, n° 374 длина медных трубов 1500 мм. Горизонтальный сепаратор-Демистер, диаметр 450 мм Маркировка CE в соответствии с нормами Cooling, conditioning, purifying.

  3. Группа теплообменников для подготовки сжатого воздуха Установка на стекольной фабрике во Франции, поток воздуха 14.400 м3/час, рабочее давление 6 бар, температура внешней среды от 6°C до+50°C. Теплообменник съемного типа в специсполнении WE3800/SO/SP, спиралевидные трубки, материал стали для труб: нержавеющая сталь AISI 304. Теплообменник съемного типа WE3800/SO, материал стали для труб: нержавеющая сталь AISI 304. Оцинкованный нагревом сепаратор-Демистер, диаметр 508 mm. Одобрено по европейским стандартам. Cooling, conditioning, purifying.

  4. Установка для подготовки сжатого воздуха Оборудование для охлаждения TWE 301 + группа теплообменников Cooling, conditioning, purifying.

  5. Теплообменники для работы вместе с метановыми компрессорами Группа теплообменников (4 ступени очистки) для охлаждения метана после компрессора для нужд автозаправочной станции I° ступень:рабочее давление 50 bar g, спиралевидные трубки ASTM A312 Tp-304/304L. II° ступень:рабочее давление 110 бар, спиралевидные трубки ASTM A312 Tp-304/304L. III° ступень: рабочее давление250 bar g, спиралевидные трубки ASTM A312 Tp-304/304L. IV° ступень: рабочее давление300 bar g, спиралевидные трубки ASTM A312 Tp-304/304L. Сертифицировано в соответствии с требованиями ЕС Cooling, conditioning, purifying.

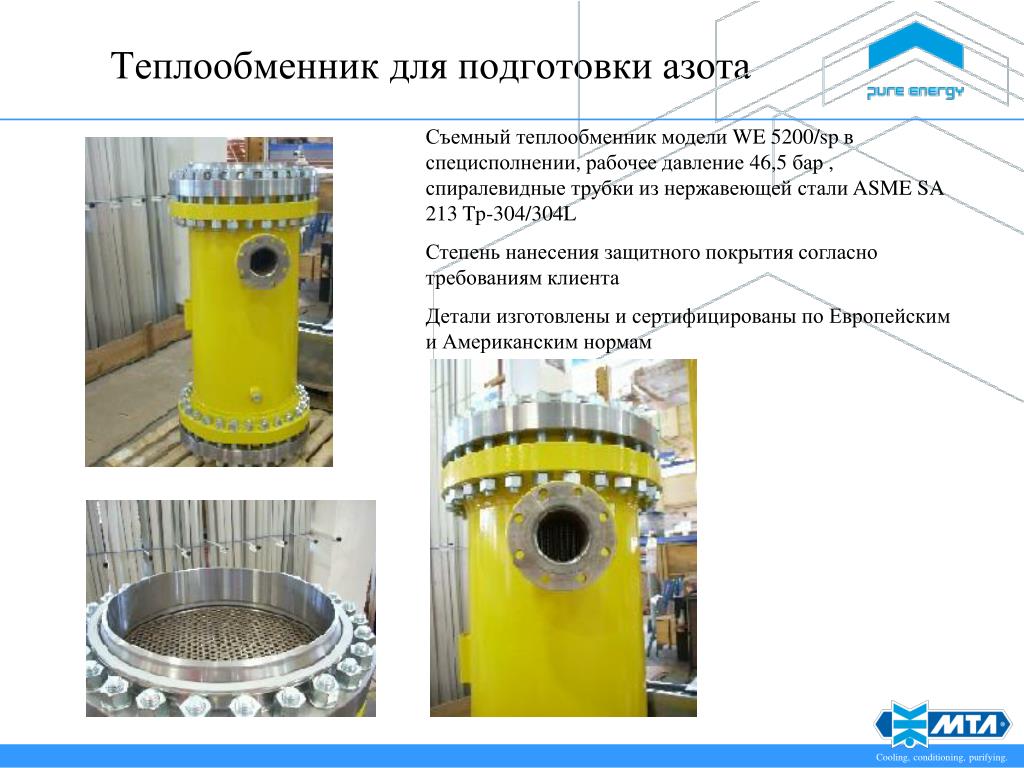

  6. Теплообменник для подготовки азота Съемный теплообменник модели WE 5200/spв специсполнении, рабочее давление 46,5 бар , спиралевидные трубки из нержавеющей стали ASME SA 213 Tp-304/304L Степень нанесения защитного покрытия согласно требованиям клиента Детали изготовлены и сертифицированы по Европейским и Американским нормам Cooling, conditioning, purifying.

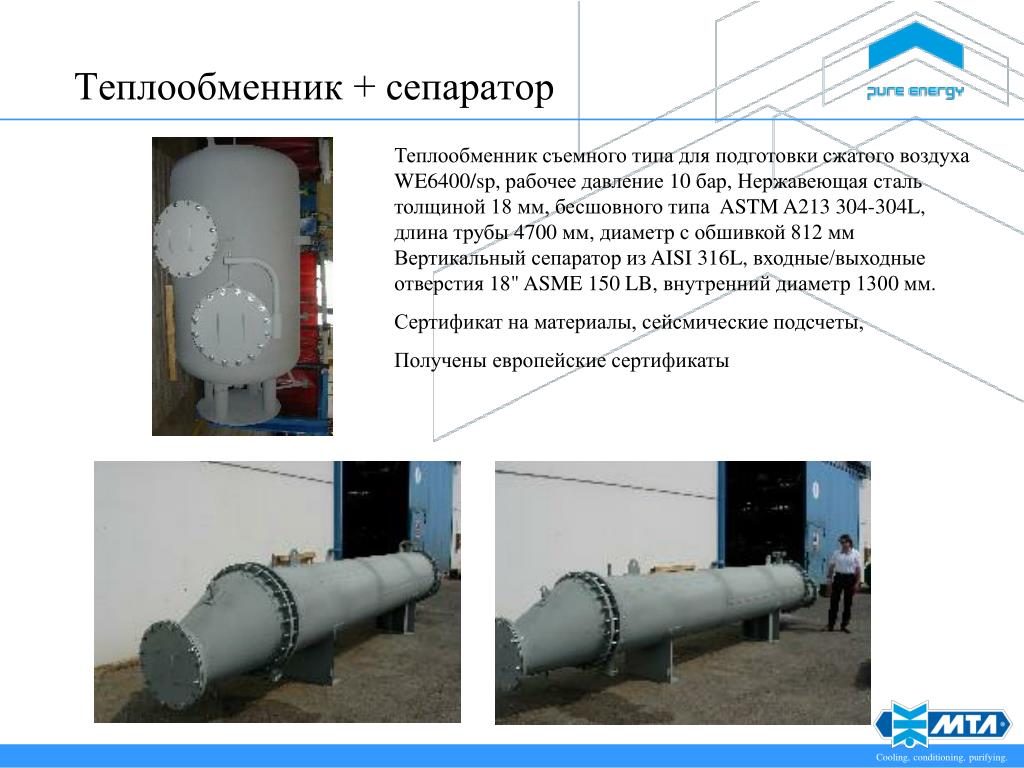

  7. Теплообменник + сепаратор Теплообменник съемного типа для подготовки сжатого воздуха WE6400/sp, рабочее давление 10 бар, Нержавеющая сталь толщиной 18 мм, бесшовного типа ASTM A213 304-304L, длина трубы 4700 мм, диаметр с обшивкой 812 мм Вертикальный сепаратор из AISI 316L, входные/выходные отверстия 18" ASME 150 LB, внутренний диаметр 1300 мм. Сертификат на материалы, сейсмические подсчеты, Получены европейские сертификаты Cooling, conditioning, purifying.

  8. Теплообменники для обработки метана Теплообменники из углеродистой стали U-образной формы, толщина сварки 25 мм Изготовлено в соответствии с нормами ЕС Cooling, conditioning, purifying.

  9. Система фильтрации для очистки сжатого метана Фильтры для очистки сжатого метана, толщина металла 25 мм Произведено в соответствии с требуемыми характеристиками по качеству материала Cooling, conditioning, purifying.

  10. Сепараторы конденсата (Демистеры) Оборудование установлено на фабрике пластика в Австрии Производственный участок: пневмотранспортировка Функции: отделение конденсата из сжатого азота в закрытом контуреt Полностью из AISI 304/304L, давлениеP= 2,47 барg Одобрения: Европейское одобрение, а также сертификат об успешном прохождении теста в Австрии Cooling, conditioning, purifying.

  11. Ресиверы из нержавеющей стали для подготовки сжатого метана Установлено на объекте в Австралии Рабочее давление 42 бар Температура газа: –150/+170 °C Изготовлено и одобрено согласно Европейским. Американским и Австралийским стандартам Cooling, conditioning, purifying.

  12. Теплообменники для подготовки сжатого метана Теплообменник с гладкими трубками Рабочее давление 275 barg Рабочая температура газа 0/+80 °C Одобрено в соответствии с европейскими нормами Cooling, conditioning, purifying.

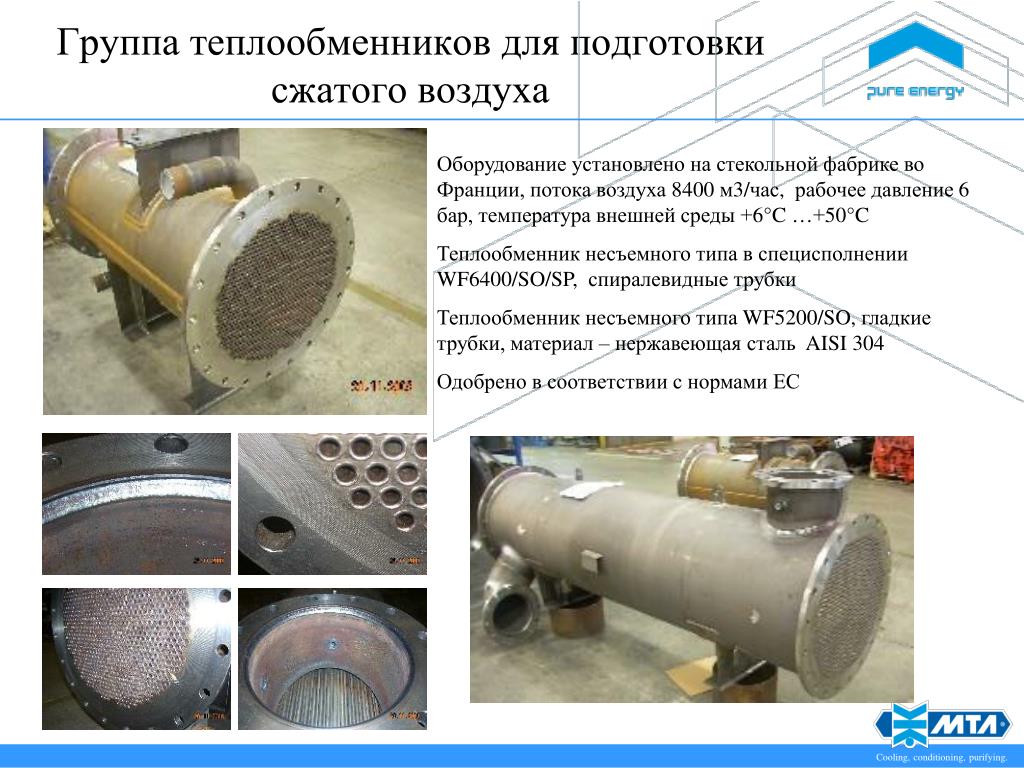

  13. Группа теплообменников для подготовки сжатого воздуха Оборудование установлено на стекольной фабрике во Франции, потока воздуха 8400 м3/час, рабочее давление 6 бар, температура внешней среды +6°C …+50°C Теплообменник несъемного типа в специсполнении WF6400/SO/SP, спиралевидные трубки Теплообменник несъемного типа WF5200/SO, гладкие трубки, материал – нержавеющая сталь AISI 304 Одобрено в соответствии с нормами ЕС Cooling, conditioning, purifying.

  14. Коллекторы для сжатых газов Коллекторы из углеродистой стали для сжатых газов Успешно пройдено одобрение в Европе Cooling, conditioning, purifying.

  15. Демпферы (гасители колебаний) Установка на объекте в Германии Рабочее давление 16 бар Рабочая температура для газа: –196/+150 °C Материал AISI 304/304L Получены Европейские одобрения, оборудование сертифицировано надзорными органами Германии Cooling, conditioning, purifying.
