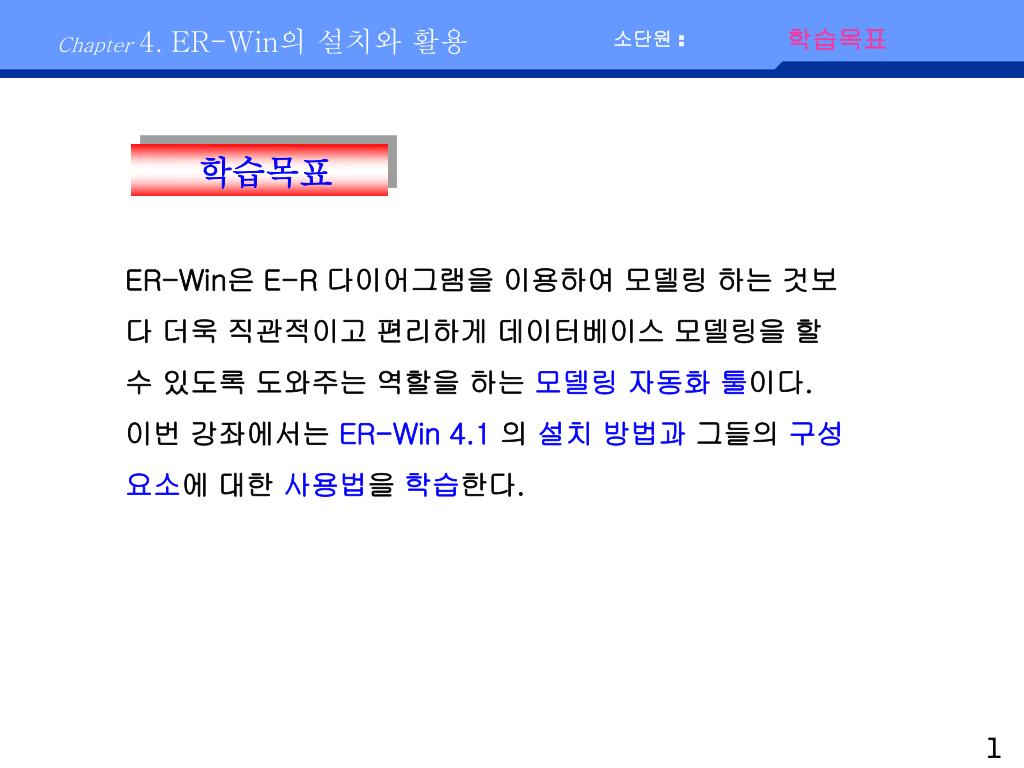

  1. 학습목표 학습목표 ER-Win은 E-R 다이어그램을 이용하여 모델링 하는 것보다 더욱 직관적이고 편리하게 데이터베이스 모델링을 할 수 있도록 도와주는 역할을 하는 모델링 자동화 툴이다. 이번 강좌에서는 ER-Win 4.1 의 설치 방법과 그들의 구성요소에 대한 사용법을 학습한다.

  2. ER-Win 설치 1. ER-Win 설치하기 • Setup.exe 파일 실행

  3. ER-Win 설치

  4. ER-Win설치

  5. ER-Win설치

  6. ER-Win설치

  7. ER-Win설치하기

  8. ER-Win설치

  9. ER-Win설치

  10. ER-Win설치

  11. ER-Win

  12. ER-Win설치

  13. ER-Win 실행 2. ER-Win 실행하기 시작->프로그램->Computer Associates->Allfusion->ERwinData Modeler->ERwin

  14. ER-Win 실행

  15. 구성요소와 사용법 3. ER-Win의 구성요소와 사용법 익히기 도구와 메뉴영역 [그림 4-17] ER-Win 메인 화면 모델 익스플로러 영역 다이어그램영역

  16. 표기방식 설정 3.1 ER-Win의 표기방식 설정 ■ ER-Win 표기방식의 종류 1) IE(International Engineering)표기법 : 정보공학 표기방식 2) Ideflx(Integration DEFinition for Information Modeling)표기법 : 미 국방성에서 프로젝트 표준안으로 개발한 표기방식 ■ 표기방식 설정 : ER-Win메인화면->Model->Model Properties->Notation탭

  17. 표기방식 설정

  18. 엔티티 생성 3.2 ER-Win에서 엔티티 생성 ■ 실습 : 상품코드(기본키), 소코드, 색상코드, 사이즈로 구성된 상품’ 엔티티 생성해보자 1. ER-Win 도구상자 에서 엔티티 도구 선택->다이어그램 영역에 클릭

  19. 엔티티 생성 2. E/1을 클릭하여 엔티티 이름 상품을 입력 3. 기본키 영역에 상품코드 입력 4. 일반 어트리뷰트 영역에 소코드,색상코드,사이즈,재고수량을 입력

  20. 관계 정의 3.3 ER-Win의 관계 정의 • 식별 관계(Identifying relationship) • :일 대 일(1 : 1)의 관계를 표현 • 비-식별관계(Non-identifying relationship) : 일 대 다(1 : n)의 관계 • 다 대 다의 관계(Many-to-many relationship) • : 다 대 다(n : m)의 관계

  21. 식별관계 정의 식별관계 정의 ■ 실습 : ER-Win으로 ‘고객’엔티티와 '부가정보'엔티티 사이의 일 대 일의 관계를 정의해 보자 1. 고객과 부가정보 엔티티를 생성

  22. 식별관계 정의 2. 도구 상자에서 Identifying relationship 도구를 선택 3. 고객 엔티티 클릭후 부가정보 엔티티를 클릭 4. 관계선 클릭->마우스 오른쪽 버튼클릭-> 팝업메뉴-> ‘Relationship Properties...’클릭

  23. 식별관계 정의 5.‘Relationships’ 대화상자에서  ‘Cardinality’와 ‘Relationship Type’ 옵션값을 수정

  24. 식별관계정의 6. 다이어그램 영역의 빈 곳에서 마우스 오른쪽 버튼을 클릭 -> 팝업메뉴-> ‘Relationship Display->Cardinality’를 클릭

  25. 비-식별 관계 정의 비-식별 관계 정의 ■ 실습 : ‘상품’ 엔티티와 ‘소분류코드‘ 엔티티사이의 일 대 다의 관계를 정의해 보자 1. 상품과 소분류코드 엔티티를 생성

  26. 비-식별 관계 정의 2. 도구 상자에서 Non-Identifying relationship도구를 선택 3. 소분류코드 엔티티 클릭후 상품 엔티티를 클릭 4. 관계선 클릭->마우스오른쪽 버튼 클릭->팝업메뉴-> ‘Relationship Properties...’클릭

  27. 비-식별 관계 정의 5.‘Relationships’ 대화상자에서 ‘Nulls’ 옵션값을 ‘No Nulls’로 변경->OK버튼 클릭

  28. 비-식별 관계 정의

  29. 다 대 다 관계 정의 다 대 다 관계 정의 ■ 실습 : ‘상품’ 엔티티와 ‘고객‘ 엔티티 사이의 다 대 다의 관계를 정의해 보자 1. 상품과 고객 엔티티를 생성 2. 도구 상자에서 Many-to-Many relationship도구를 선택 3. 고객 엔티티 클릭 후 상품 엔티티를 클릭

  30. 다 대 다 관계 정의 4. 관계선 클릭->ERwin Transform Toolbar에서 ‘Many to Many Transform’ 선택->’다음’ 버튼 클릭

  31. 다 대 다 관계 정의 5. Entity Name란에 ’주문’을 입력->’다음’버튼 클릭

  32. 다 대 다 관계 정의

  33. 다 대 다 관계 정의

  34. 다 대 다 관계 정의 ‘주문’ 엔티티에 어트리뷰트 추가하기 관계선 클릭->마우스오른쪽 버튼 클릭->팝업메뉴->Relationship Properties… -> ‘Non-Identifying’ 옵션과 ‘No Nulls’옵션을 선택->‘수량’, ‘주문금액’, ‘주문일자’, ‘배송지’ 어트리뷰트 추가

  35. 다 대 다 관계 정의

  36. 슈퍼타입과 서브타입 슈퍼타입과 서브타입 • 슈퍼타입 • 한 개의 엔티티에 대한 배타적인 관계를 파악하여 공통적인 어트리뷰트를 모아 놓은 엔티티 • 슈퍼타입에 대한 관계 종류 • Exclusive : 서브타입들간의 배타적인 관계 • Inclusive : 다수의 서브타입에 중복 소속이 가능한 경우 • 서브타입 • 배타적인 관계를 나타내는 각각의 엔티티들 • 각 엔티티는 공통적으로 속하지 않은 어트리뷰트들을 포함

  37. 슈퍼타입과 서브타입 ■ 실습 : ‘고객’ 엔티티와 ‘정회원‘ 및 ‘임시회원’엔티티간에 슈퍼타입과 서브타입간의 Exclusive관계를 정의해 보자 1. 고객과 정회원, 임시회원 엔티티를 생성 2. 도구 상자에서 Exclusive-sub-category 도구를 선택 3. 고객 엔티티 클릭 후 정회원 엔티티를 클릭 4. 중간교차점 클릭 후 임시회원 엔티티를 클릭

  38. 슈퍼타입과 서브타입

  39. 슈퍼타입과 서브타입 ■ 실습 : ‘고객’ 엔티티와 ‘정회원‘ 및 ‘특별회원’ 엔티티간에 슈퍼타입과 서브타입의 Inclusive 관계를 정의해 보자 1. 고객과 정회원, 특별회원 엔티티를 생성 2. 도구상자에서 Exclusive-sub-category 도구를 선택 3. 고객 엔티티 클릭 후 정회원 엔티티를 클릭 4. 중간교차점 클릭 후 특별회원 엔티티를 클릭 5. 중간교차점 클릭-> 마우스 오른쪽 버튼을 클릭->팝업 메뉴-> ‘Subtype Relationships..’를 클릭 6. ‘Subtype Relationship’ 대화상자에서 'Inclusive'옵션을 선택

  40. 슈퍼타입과 서브타입

  41. 재귀적 관계 정의 재귀적 관계 정의 • 특정 테이블이 자기 자신과의 관계를 맺는 것을 말함 • 반드시 비-식별관계로 정의해야 함 • 부모 테이블에 Null값이 허용 될 수 있어야만 함 • 재귀적 관계정의를 사용하는 예 : 과목테이블의 선수과목 정의 또는 사원테이블의 직속상사코드를 정의하는데 주로 사용됨 • ■ 실습 : ‘과목’엔티티의 선수과목에 대한 재귀적 관계를 정의해 보자 • 1. 과목 엔티티를 생성 • 2. 과목엔티티에 비-식별관계를 정의 • 3. 관계선 클릭->마우스 오른쪽버튼 클릭->‘Relationship properties’클릭 • 4. Relationships 대화상자 에서 rolename탭을 클릭 • 5. rolename란에 ‘선수과목코드’ 입력 -> OK버튼 클릭

  42. 재귀적 관계 정의

  43. 재귀적 관계 정의

  44. 도메인 설정 3.4 ER-Win의 Domain설정 • 다수의 엔티티들에서 공통적으로 사용되는 어트리뷰트가 존재하는 경우에 사용 함 • 공통적인 어트리뷰트들을 하나의 개체로 만들어서 다수의 엔티티들에 적용시킴 • ■ 실습 : 강의편람’ 엔티티와 ‘등록’ 엔티티에 ‘학과코드’, ‘학점’, ‘과목명’ 어트리뷰트가 공통적으로 존재한다면 이들 3가지 어트리뷰트를 도메인으로 정의하여 보자. • 1. Model Explorer창의 Domain탭 클릭->Model Explorer 대화상자를 화면의 가운데로 드래그

  45. 도메인 설정

  46. 도메인 설정 2.Model Explorer창에서 String 클릭->마우스 오른쪽버튼 클릭 ->팝업 메뉴->New ->학과코드를 정의 3.Model Explorer 창에서 String 클릭->마우스 오른쪽버튼 클릭 -> 팝업 메뉴->New ->과목명을 정의 4. Model Explorer 창에서 Number 클릭->마우스 오른쪽버튼 클릭 -> 팝업 메뉴->New ->학점을 정의 5. 강의편람 엔티티와 등록엔티티를 생성하고 나머지 어트리뷰트들을 정의

  47. 도메인 설정 6. 도메인으로 정의한 학점, 학과코드, 과목명 어트리뷰트를 강의편람과 등록 엔티티로 드래그

  48. 물리적 모델링 4. ER-Win에서 물리적 DB 모델링 설계하기 • 툴바의 콤보박스에서 Physical을 선택 • 엔티티는 테이블로, 어트리뷰트는 필드 • 모든 필드들의 기본적인 데이터타입과 사이즈가 함께 표시 됨

  49. 물리적 모델링 특정필드의 데이터타입이나 사이즈 변경하기 1. 변경할 테이블 클릭->마우스 오른쪽버튼 클릭->팝업 메뉴->‘Columns...’을 선택 2.Columns 대화상자에서 SQL Server탭 클릭->데이터 타입과 사이즈 변경 /Null옵션/기본 값/ 제약조건(Check/Rule)정의 ->OK버튼 클릭

  50. 물리적 모델링
