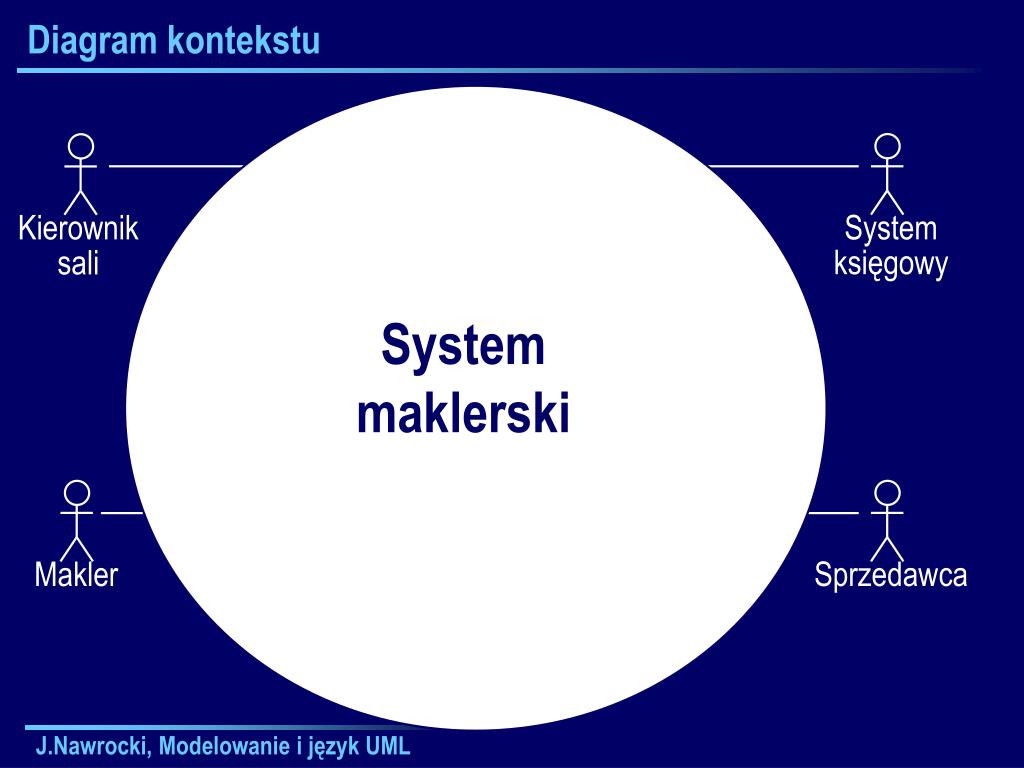

5. Diagram kontekstu System księgowy Kierownik sali Makler Sprzedawca System maklerski J.Nawrocki, Modelowanie i język UML

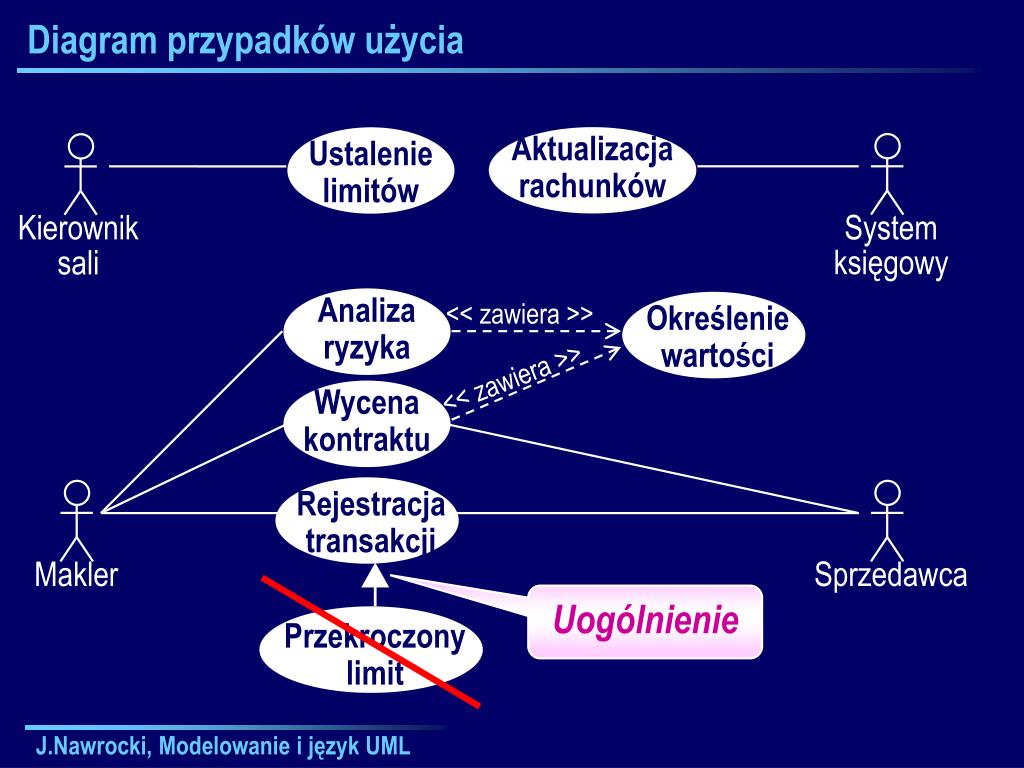

6. Diagram przypadków użycia Aktualizacja rachunków Ustalenie limitów Analiza ryzyka << zawiera >> Określenie wartości << zawiera >> Wycena kontraktu Rejestracja transakcji Przekroczony limit System księgowy Kierownik sali Makler Sprzedawca J.Nawrocki, Modelowanie i język UML

7. Diagram przypadków użycia Aktualizacja rachunków Ustalenie limitów System księgowy Kierownik sali Analiza ryzyka << zawiera >> Określenie wartości << zawiera >> Wycena kontraktu Rejestracja transakcji Makler Sprzedawca Uogólnienie Przekroczony limit J.Nawrocki, Modelowanie i język UML

8. Diagram przypadków użycia jako zakres funkcjonalny systemu Aktualizacja rachunków Ustalenie limitów System księgowy Kierownik sali Analiza ryzyka << zawiera >> Określenie wartości << zawiera >> Wycena kontraktu Rejestracja transakcji Makler Sprzedawca J.Nawrocki, Modelowanie i język UML

9. Plan wykładu • Diagramy przypadków użycia • Diagramy sekwencji • Diagramy klas • Diagramy stanów • Kontrola jakości • Szacowanie rozmiaru i • Standardy serii ISO 9000 • Modele CMM/CMMI • Inżynieria wymagań • Zarządzanie projektami • Personal Software Process • Team Software Process • Zwinne metodyki • Rational Unified Process • Projekty dyplomowe J.Nawrocki, Modelowanie i język UML

10. Przypadek użycia • Zarejestruj IO • Aktor: Rejestrator • Główny scenariusz • Rejestrator wprowadza REGON IO. • System sprawdza poprawność wprowadzonego REGONu. • Rejestrator wprowadza pozostałe dane IO. • System weryfikuje poprawność składniową wprowadzonych danych. • Rejestrator wprowadza dane dotyczące jednostek IO. • Rozszerzenia • 2a.REGON jest niepoprawny • 2a1. System wyświetla komunikat i wracamy do kroku 1. J.Nawrocki, Modelowanie i język UML

11. Diagram sekwencji odpowiadający przypadkowi użycia wprowadzenie REGON-u IO REGON jest poprawny pozostałe dane IO dane są poprawne dane jednostek IO Rejestrator System J.Nawrocki, Modelowanie i język UML

12. Diagram sekwencji odpowiadający przypadkowi użycia wprowadzenie REGON-u IO REGON jest niepoprawny Rejestrator System J.Nawrocki, Modelowanie i język UML

13. Plan wykładu • Diagramy przypadków użycia • Diagramy sekwencji • Diagramy klas • Diagramy stanów • Kontrola jakości • Szacowanie rozmiaru i • Standardy serii ISO 9000 • Modele CMM/CMMI • Inżynieria wymagań • Zarządzanie projektami • Personal Software Process • Team Software Process • Zwinne metodyki • Rational Unified Process • Projekty dyplomowe J.Nawrocki, Modelowanie i język UML

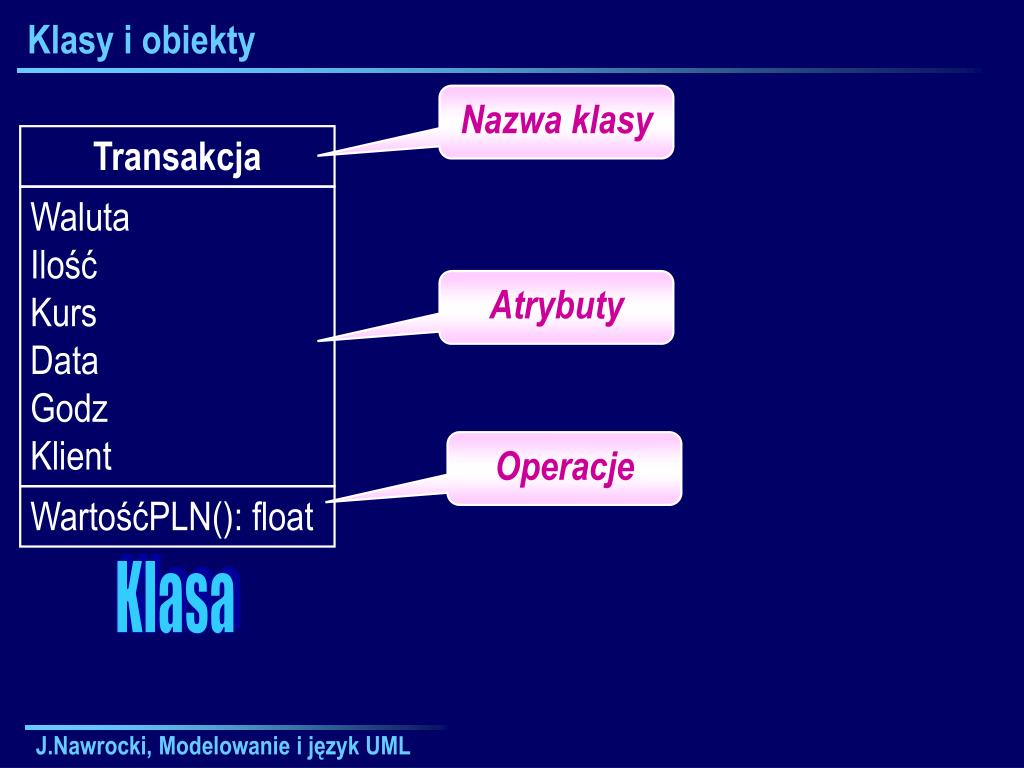

14. Klasy i obiekty Nazwa klasy Transakcja Waluta Ilość Kurs Data Godz Klient Atrybuty Operacje WartośćPLN(): float Klasa J.Nawrocki, Modelowanie i język UML

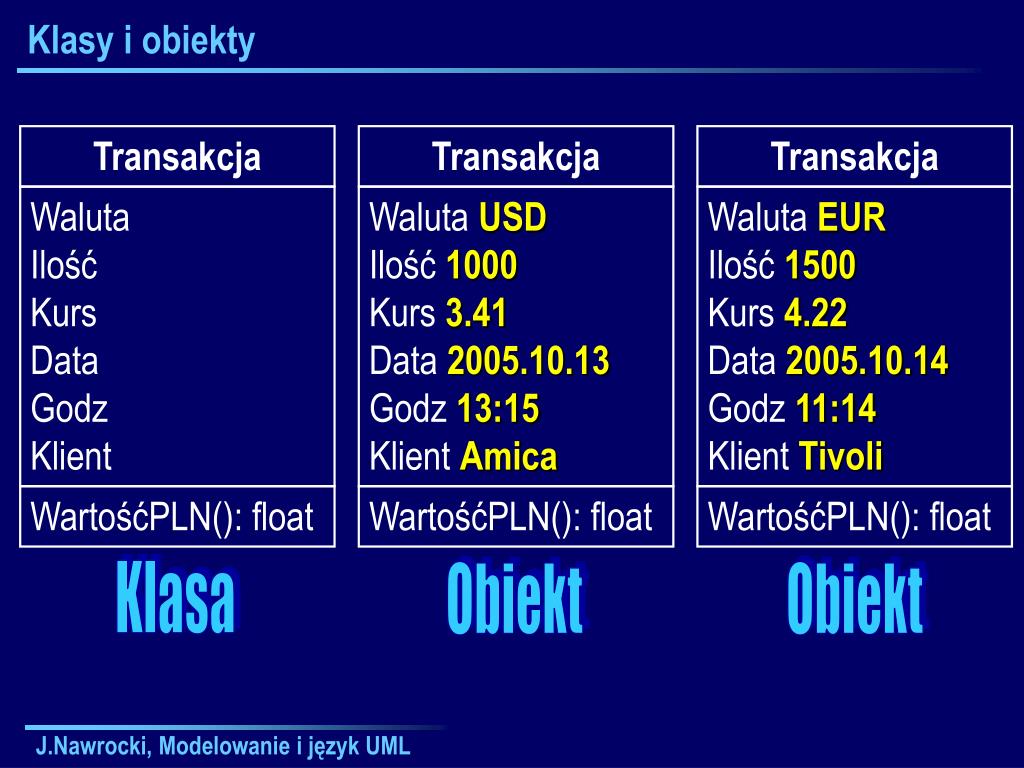

15. Klasy i obiekty Transakcja Transakcja Waluta USD Ilość 1000 Kurs 3.41 Data 2005.10.13 Godz 13:15 Klient Amica Waluta EUR Ilość 1500 Kurs 4.22 Data 2005.10.14 Godz 11:14 Klient Tivoli WartośćPLN(): float WartośćPLN(): float Obiekt Obiekt Transakcja Waluta Ilość Kurs Data Godz Klient WartośćPLN(): float Klasa J.Nawrocki, Modelowanie i język UML

16. Jakie atrybuty i operacje? Obywatel Obywatel PESEL Punkty Karany . . . NIP Podatek Zaliczka . . . DodajPkt(int): float WyzerujPkt() DoZwrotu(): float . . . Policja Urząd Skarbowy J.Nawrocki, Modelowanie i język UML

17. Dziedziczenie Etatowy Godzinowy Konto: string Pensja: float Konto: string Stawka: float Godz: float NoweKonto(string) NowaPensja(float) Wypłata() NoweKonto(string) NowaStawka(float) NoweGodz(float) Wypłata() J.Nawrocki, Modelowanie i język UML

18. Dziedziczenie Etatowy Godzinowy Konto: string Pensja: float Konto: string Stawka: float Godz: float NoweKonto(string) NowaPensja(float) Wypłata() NoweKonto(string) NowaStawka(float) NoweGodz(float) Wypłata() J.Nawrocki, Modelowanie i język UML

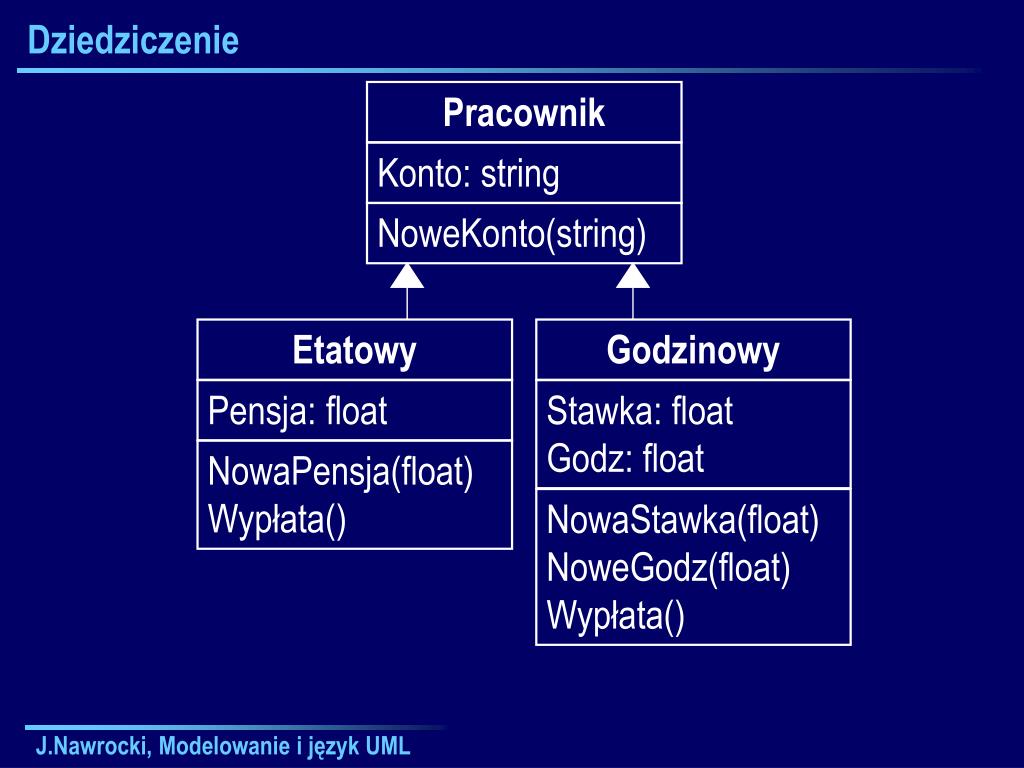

19. Dziedziczenie Pracownik Konto: string NoweKonto(string) Etatowy Godzinowy Konto: string Pensja: float Konto: string Stawka: float Godz: float NoweKonto(string) NowaPensja(float) Wypłata() NoweKonto(string) NowaStawka(float) NoweGodz(float) Wypłata() J.Nawrocki, Modelowanie i język UML

20. Dziedziczenie Pracownik Konto: string NoweKonto(string) Etatowy Godzinowy Pensja: float Stawka: float Godz: float NowaPensja(float) Wypłata() NowaStawka(float) NoweGodz(float) Wypłata() J.Nawrocki, Modelowanie i język UML

21. Dziedziczenie Pracownik Konto: string NoweKonto(string) Etatowy Godzinowy Pensja: float Stawka: float Godz: float NowaPensja(float) Wypłata() NowaStawka(float) NoweGodz(float) Wypłata() J.Nawrocki, Modelowanie i język UML

22. Dziedziczenie Pracownik Konto: string NoweKonto(string) Etatowy Godzinowy Pensja: float Stawka: float Godz: float NowaPensja(float) Wypłata() NowaStawka(float) NoweGodz(float) Wypłata() J.Nawrocki, Modelowanie i język UML

23. Asocjacje Człowiek Imię: string Nazwisko: string RokUrodz: int NoweNazwisko(string) Mąż Żona DataŚlubu: string DataŚlubu: string 1 1 J.Nawrocki, Modelowanie i język UML

24. Asocjacje Człowiek Imię: string Nazwisko: string RokUrodz: int NoweNazwisko(string) Mąż Żona 1 1..4 DataŚlubu: string J.Nawrocki, Modelowanie i język UML

25. Asocjacje Człowiek Imię: string Nazwisko: string RokUrodz: int NoweNazwisko(string) Mąż Żona 1 * DataŚlubu: string 0 .. nieskończoności J.Nawrocki, Modelowanie i język UML

26. Nawigowalność = możliwość przejścia od obiektu do obiektu Człowiek Imię: string Nazwisko: string RokUrodz: int NoweNazwisko(string) Mąż Żona 1 1..4 DataŚlubu: string J.Nawrocki, Modelowanie i język UML

27. Nawigowalność = możliwość przejścia od obiektu do obiektu Człowiek Imię: string Nazwisko: string RokUrodz: int NoweNazwisko(string) Mąż Żona 1 1 DataŚlubu: string DataŚlubu: string J.Nawrocki, Modelowanie i język UML

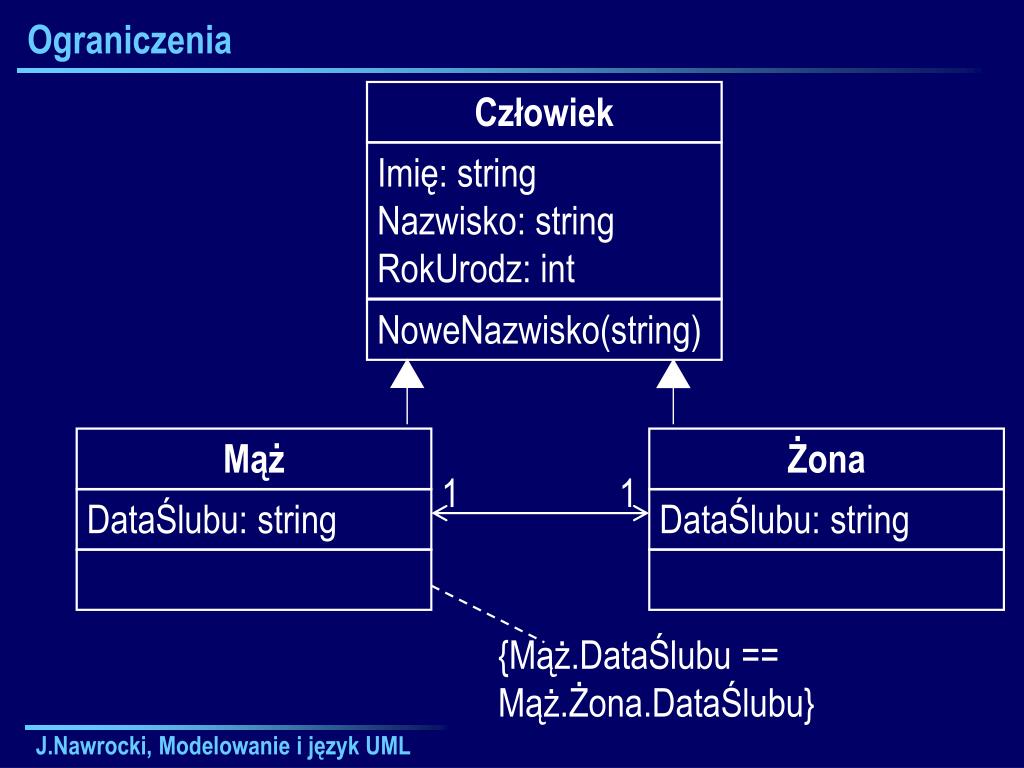

28. Ograniczenia Człowiek Imię: string Nazwisko: string RokUrodz: int NoweNazwisko(string) Mąż Żona 1 1 DataŚlubu: string DataŚlubu: string {Mąż.DataŚlubu == Mąż.Żona.DataŚlubu} J.Nawrocki, Modelowanie i język UML

29. Ograniczenia Człowiek Imię: string Nazwisko: string RokUrodz: int NoweNazwisko(string) Mąż Żona 1 1..4 DataŚlubu: string {Żona.RokUrodz > Żona.Mąż.RokUrodz – 50} J.Nawrocki, Modelowanie i język UML

30. Plan wykładu • Diagramy przypadków użycia • Diagramy sekwencji • Diagramy klas • Diagramy stanów • Kontrola jakości • Szacowanie rozmiaru i • Standardy serii ISO 9000 • Modele CMM/CMMI • Inżynieria wymagań • Zarządzanie projektami • Personal Software Process • Team Software Process • Zwinne metodyki • Rational Unified Process • Projekty dyplomowe J.Nawrocki, Modelowanie i język UML

31. Obiekty ze stanami Człowiek Imię: string Nazwisko: string StanCywilny: {K, Ż, R, W} Ślub() Rozwód() Owdowienie() J.Nawrocki, Modelowanie i język UML

32. Diagram stanów / Narodziny Kawaler Znalazł wybrankę [wiek > 18] / Ślub Żonaty Znalazł wybrankę / Ślub / Rozwód Śmierć żony / Owdowienie Znalazł wybrankę / Ślub Rozwodnik Wdowiec J.Nawrocki, Modelowanie i język UML

33. Podsumowanie Diagramy przypadków użycia Diagramy sekwencji Diagramy klas Diagramy stanów Wreszcie! J.Nawrocki, Modelowanie i język UML
