FOUR RADIANT ELECTRIQUE. Système de chauffage industriel permettant le thermoformage de feuille polystyrène. Activités : Analyse fonctionnelle Câblage à l’aide des grilles amovibles électrique et pneumatique Mesurage Régulation de température avec le gradateur en option

kineta
Télécharger la présentation

FOUR RADIANT ELECTRIQUE

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

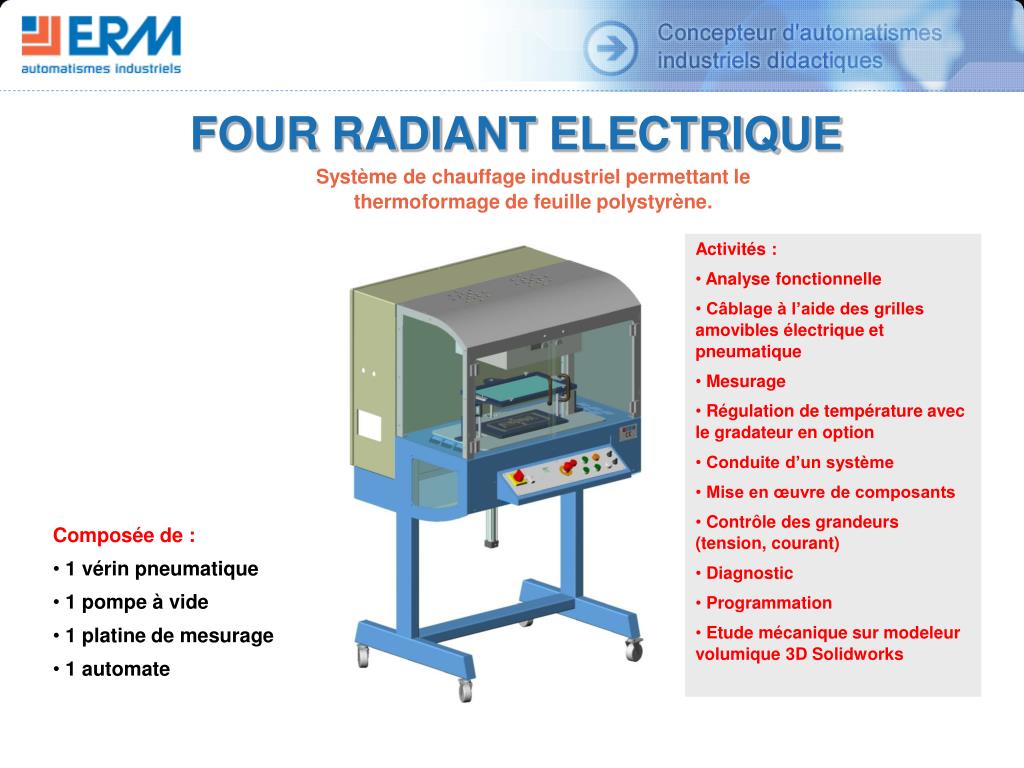

  1. FOUR RADIANT ELECTRIQUE Système de chauffage industriel permettant le thermoformage de feuille polystyrène. • Activités : • Analyse fonctionnelle • Câblage à l’aide des grilles amovibles électrique et pneumatique • Mesurage • Régulation de température avec le gradateur en option • Conduite d’un système • Mise en œuvre de composants • Contrôle des grandeurs (tension, courant) • Diagnostic • Programmation • Etude mécanique sur modeleur volumique 3D Solidworks • Composée de : • 1 vérin pneumatique • 1 pompe à vide • 1 platine de mesurage • 1 automate

  2. Radiant infrarouge industriel en structure aluminium Carter de protection Moule Armoire de commande équipée de platines amovibles électrique et pneumatique Pupitre de commande Sous ensemble de traitement d’air Vérin pneumatique avec bloqueur de tige et pompe à vide Structure mécano-soudée FOUR RADIANT ELECTRIQUE

  3. Énergie électrique (230 V monophasé) Énergie pneumatique (7 bar) Autorisation Feuille polystyrène thermoformée Feuille polystyrène Sous-ensemble four radiant FOUR RADIANT ELECTRIQUE Le système comporte un sous-ensemble fonctionnel THERMOFORMER UNE FEUILLE POLYSTYRENE Schéma général de principe

  4. Platine amoviblepneumatique Platine amovibleélectrique FOUR RADIANT ELECTRIQUE Descriptif de l’armoire Elle est composée de 2 grilles amovibles équipées d’une connectique rapide. Ces platines amovibles permettent à l’élève d’intervenir sur une platine vierge électrique ou pneumatique et ensuite d’effectuer des essais sur la partie opérative.

  5. Four radiant Capteur pyrométrique infra-rouge Relais statique FOUR RADIANT ELECTRIQUE Chaîne fonctionnelle : Chauffer

  6. Système de serre flancs Vérin avec bloqueur de tige 3 capteurs ILS FOUR RADIANT ELECTRIQUE Chaîne fonctionnelle : Positionner la feuille Distributeurs

  7. FOUR RADIANT ELECTRIQUE Chaîne fonctionnelle : Aspirer Contacteur Pompe à vide Monophasée ou Triphasée

  8. FOUR RADIANT ELECTRIQUE Chaîne fonctionnelle : Souffler Électrovanne

  9. FOUR RADIANT ELECTRIQUE Montée de la feuille à thermoformer

  10. FOUR RADIANT ELECTRIQUE Chauffage de la feuille à thermoformer

  11. FOUR RADIANT ELECTRIQUE Descente et thermoformage de la feuille

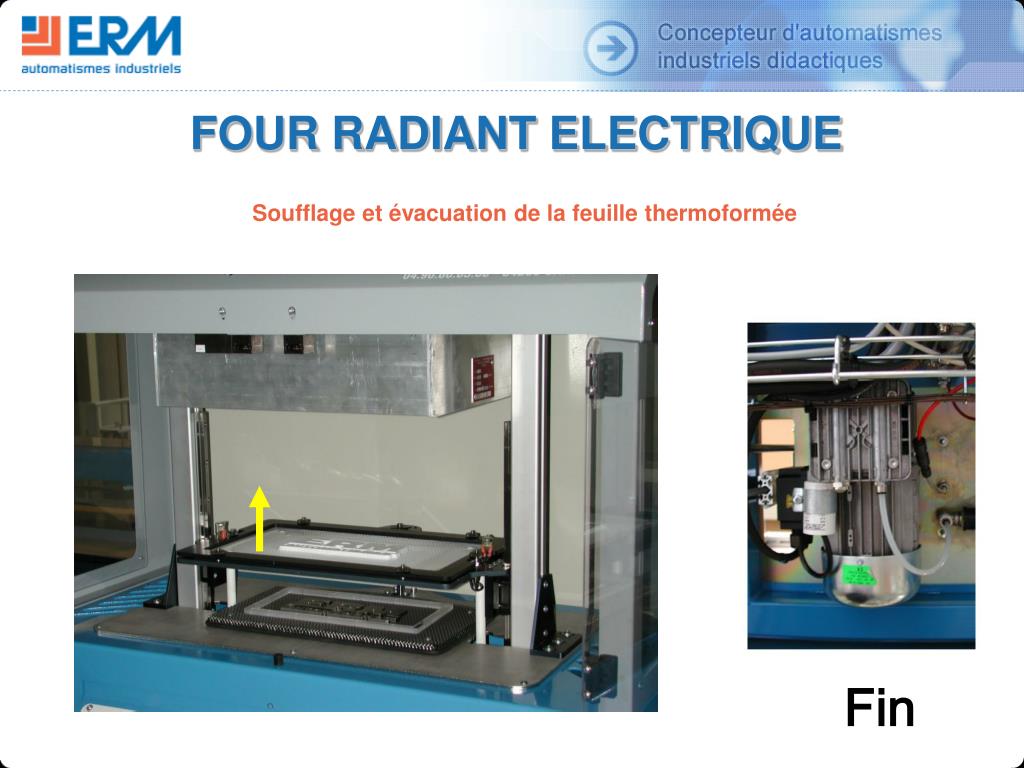

  12. FOUR RADIANT ELECTRIQUE Soufflage et évacuation de la feuille thermoformée Fin
