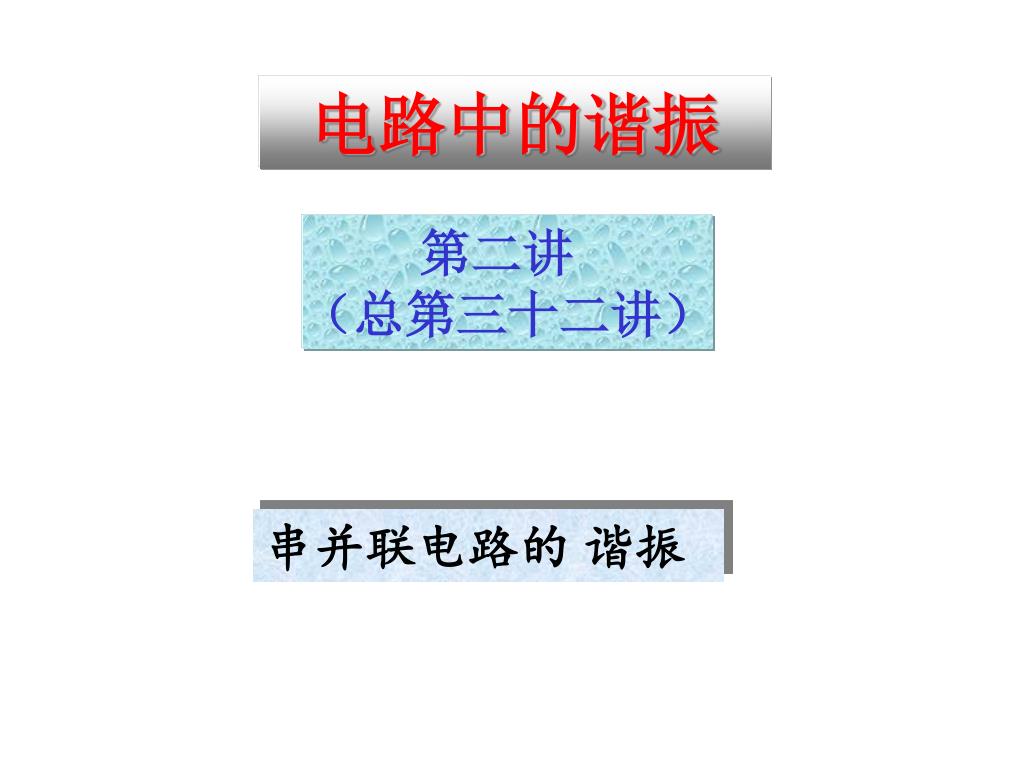

  1. 电路中的谐振 第二讲 （总第三十二讲） 串并联电路的 谐振

  2. C L + + us R _ L C G _ 串并联电路的谐振 一、简单 G、C、L 并联电路 对偶： G C L 并联 R L C 串联

  3. |Z| |Y| R G O O w0 w w0 w U( ) I( ) IS/G U/R   0  0  O O R L C 串联 G C L 并联 |Y|最小=G |Z|最大 |Z|最小=R US固定时谐振点呈现大电流 IS固定时谐振点呈现高电压

  4. R L C 串联 G C L 并联 电压谐振 电流谐振 UL(w 0)=UC (w 0)=Q串US IL(w 0)=IC(w 0)=Q并IS

  5. R C L 二 、电感线圈与电容并联 谐振时 B=0，即 谐振条件：

  6. + - R 谐振条件： C L 电路发生谐振时，电路相当于一个电阻： 一般情况下L>>R 三、串并联电路的谐振 讨论由纯电感和纯电容所构成的串并联电路

  7. |Z|( ) L C 相当于 短路  0 O  C 容性 感性 L 1.串联谐振 阻抗的频率特性

  8. |Z| ( )  0 O  L C C 相当于 开路 L 2.并联谐振

  9. L3 C2 L1 L3 C等 3.串并联谐振： 定性分析： 定量分析：

  10. 当Z(w )=0，即分子为零，有： 可解得： 当Y(w )=0，即分母为零，有： 可见， w1<w 2。

  11. 例：滤波电路 激励 us(t)，包含两个频率w1、w2分量 (w1<w2)： 要求响应uo(t)只含有w2频率电压。 + us(t) uo(t) 如何实现？ _ L1 (1) + + C2 C us(t) R uo(t) _ _ 1信号被断开 2信号被分压

  12. L1 L3 (2) + + C C2 us(t) R uo(t) _ _ 并联谐振，开路 串联谐振，短路 w2 信号直接加到负载上。 返回首页
