高精度网络时钟同步的研究

NTP Server. 高精度网络时钟同步的研究. Buct Network Center Rocky Tu. 班级： 信研 0705 学号： 2007000774 姓名： 屠乐奇 导师： 赵 英. 课题研究内容. 本地时钟同步. 1. GPS 信号接收设备. 2. 计算机网络时钟. 3. 时钟同步算法体系. 4. NTP Server. 1 . 本地时钟同步. 1.1 时钟同步模型 1.2 时钟同步定义 1.3 时钟同步过程. 1.1 本地时钟模型. 1 . 速度恒定模型 2 . 漂移有界模型

kipp
Télécharger la présentation

高精度网络时钟同步的研究

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. NTP Server 高精度网络时钟同步的研究 Buct Network Center Rocky Tu 班级： 信研0705 学号： 2007000774 姓名： 屠乐奇 导师： 赵 英

  2. 课题研究内容 本地时钟同步 1 GPS信号接收设备 2 计算机网络时钟 3 时钟同步算法体系 4

  3. NTP Server 1 . 本地时钟同步 1.1 时钟同步模型 1.2 时钟同步定义 1.3 时钟同步过程

  4. 1.1 本地时钟模型 1 .速度恒定模型 2 .漂移有界模型 3 .漂移变化有界模型 ppm* = part per million 百万分之一

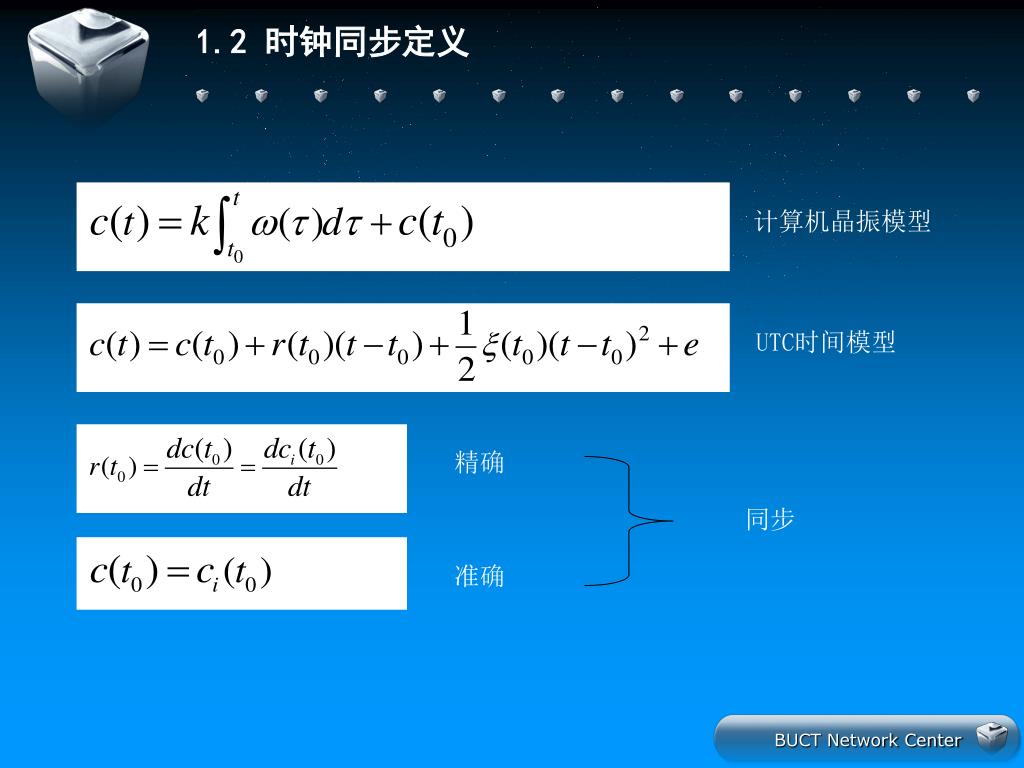

  5. 1.2 时钟同步定义 计算机晶振模型 UTC时间模型 精确 同步 准确

  6. 1.3 时钟同步过程 时钟时间 同步达成 参考源 本地时钟 实际时间

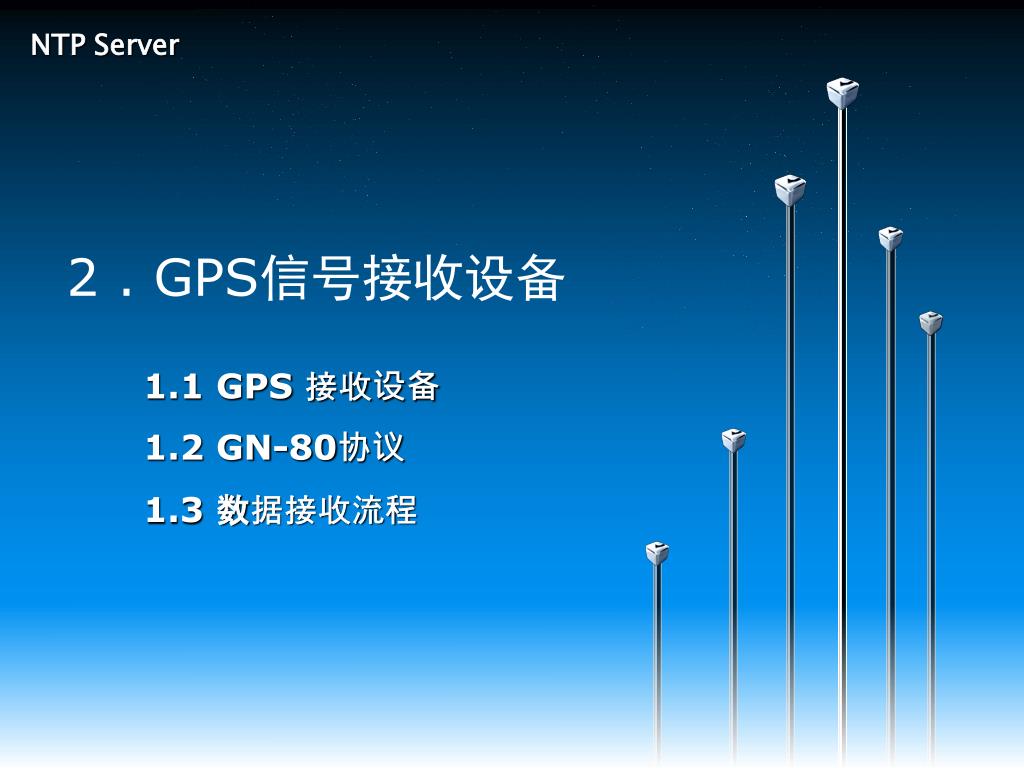

  7. NTP Server 2 . GPS信号接收设备 1.1 GPS 接收设备 1.2 GN-80协议 1.3 数据接收流程

  8. 2.1 GPS 接收设备 Satellite GPS Device Peer Time Server Client Stratum+1 Client

  9. 2.1 GPS接收设备 GPS接收天线 大恒DH2000接收器（小黑盒）

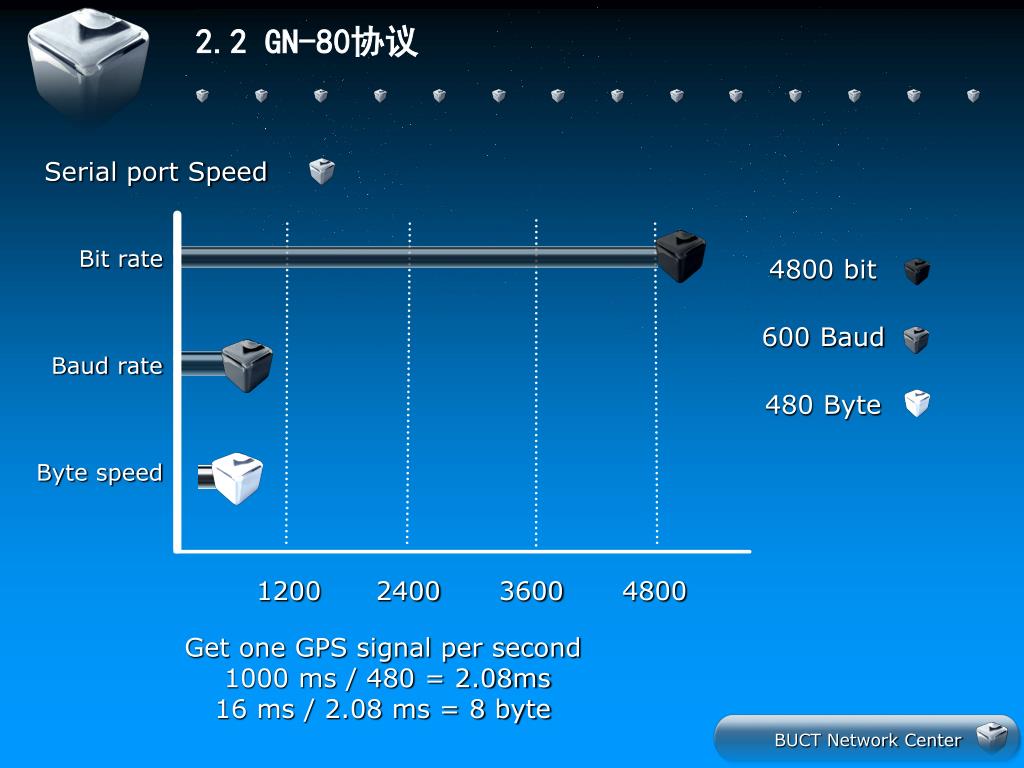

  10. 2.2 GN-80协议 Serial port Speed Bit rate 4800 bit 600 Baud Baud rate 480 Byte Byte speed 1200 2400 3600 4800 Get one GPS signal per second 1000 ms / 480 = 2.08ms 16 ms / 2.08 ms = 8 byte

  11. 2.2 GN-80协议 $GPGSV,3,1,12,03,35,188,43,06,45,173,40,13,21,318,00,16,75,003,00*70 $GPGSV,3,2,12,19,09,192,36,20,09,245,38,21,06,084,00,23,54,289,00*7C $PFEC,GPtst,0,4850260001,0,0*64 $GPDTM,W84,,00.0000,N,00.0000,W,,W84*53 $GPGGA,025143,3958.2754,N,11624.9003,E,1,06,03.55,000049.8,M,-007.7,M,,*67 $GPZDA,025144,13,09,2009,+00,00*65 $GPDTM,W84,,00.0000,N,00.0000,W,,W84*53 $GPGLL,3958.2754,N,11624.9003,E,025143,A,A*4F $GPGSA,A,3,03,06,19,20,31,32,,,,,,,03.55,02.09,02.87*3B $GPGSV,3,1,12,03,35,188,43,06,45,173,41,13,21,318,00,16,75,003,00*71 $GPGSV,3,2,12,19,09,192,36,20,09,245,38,21,06,084,00,23,54,289,00*7C $GPVTG,154.2,T,160.3,M,000.1,N,0000.1,K,A*15 $GPDTM,W84,,00.0000,N,00.0000,W,,W84*53 $GPGGA,025144,3958.2754,N,11624.9003,E,1,06,03.55,000049.8,M,-007.7,M,,*60 $GPZDA,025145,13,09,2009,+00,00*64 $GPDTM,W84,,00.0000,N,00.0000,W,,W84*53 $GPGLL,3958.2754,N,11624.9003,E,025144,A,A*48$ GPGSA,A,3,03,06,19,20,31,32,,,,,,,03.55,02.09,02.87*3B $GPGSV,3,1,12,03,35,188,43,06,45,173,41,13,21,318,00,16,75,003,00*71 $GPGSV,3,2,12,19,09,192,35,20,09,245,38,21,06,084,00,23,54,289,00*7F $PFEC,GPtst,0,4850260001,0,0*64 $GPDTM,W84,,00.0000,N,00.0000,W,,W84*53

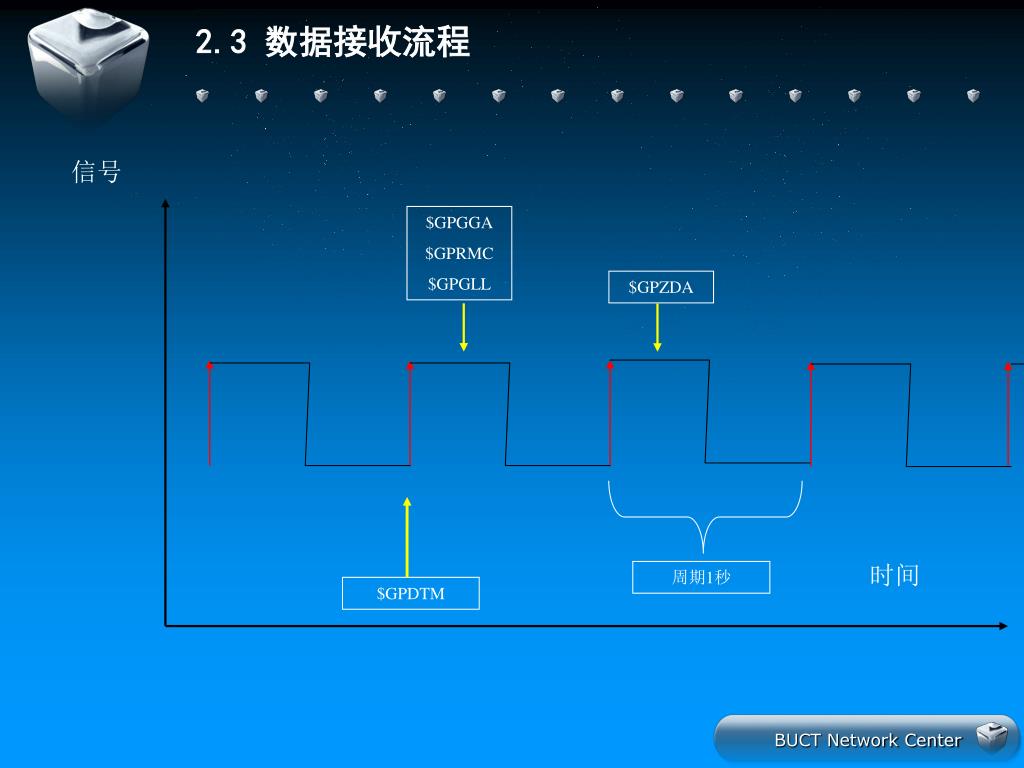

  12. 2.3 数据接收流程 $GPGGA $GPRMC $GPGLL $GPZDA 周期1秒 $GPDTM 信号 时间

  13. 2.3 数据接收流程 串口中断 信息采集 采集GPDTM信号 是否该时钟周期 记录时间 GLL RMC GGA ZDA等信号 采集时间信号 记录时间偏移

  14. 2.3 数据接收流程

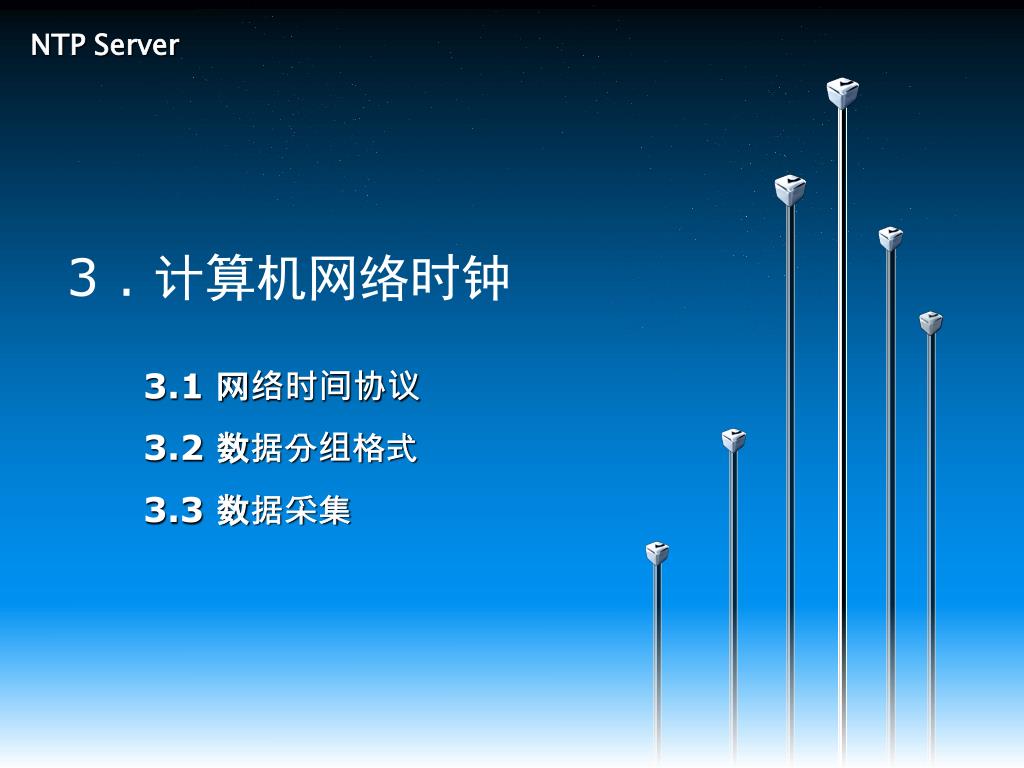

  15. NTP Server 3 . 计算机网络时钟 3.1 网络时间协议 3.2 数据分组格式 3.3 数据采集

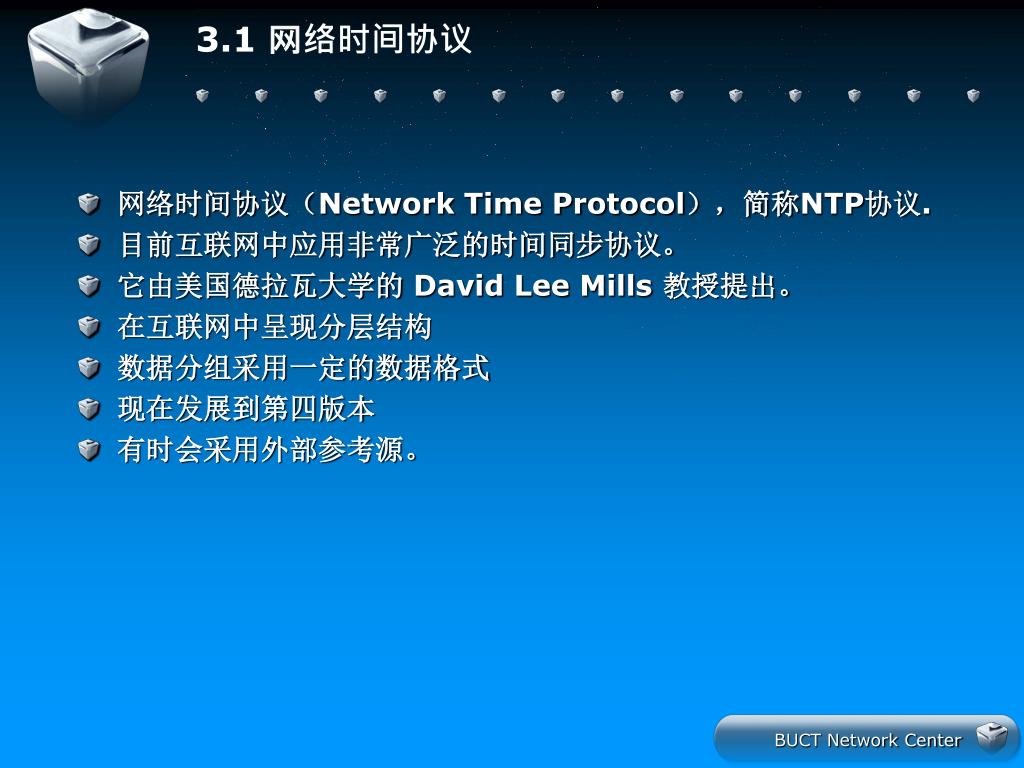

  16. 3.1 网络时间协议 • 网络时间协议（Network Time Protocol），简称NTP协议. • 目前互联网中应用非常广泛的时间同步协议。 • 它由美国德拉瓦大学的 David Lee Mills 教授提出。 • 在互联网中呈现分层结构 • 数据分组采用一定的数据格式 • 现在发展到第四版本 • 有时会采用外部参考源。

  17. 3.1.1 分层结构 UTC标准时间 第一层 时钟服务器 第二层 时钟服务器 第三层 时钟服务器 分层结构

  18. 3.1.2 工作模式 Network Client Server 请求时钟同步报文 自动工作在服务器模式，并发送应答报文 进行数据过滤选择，同步本地时钟 应答报文

  19. 3.1.3 信息传输 T1+δ T2 T3 Server Client T1 T3-δ T4

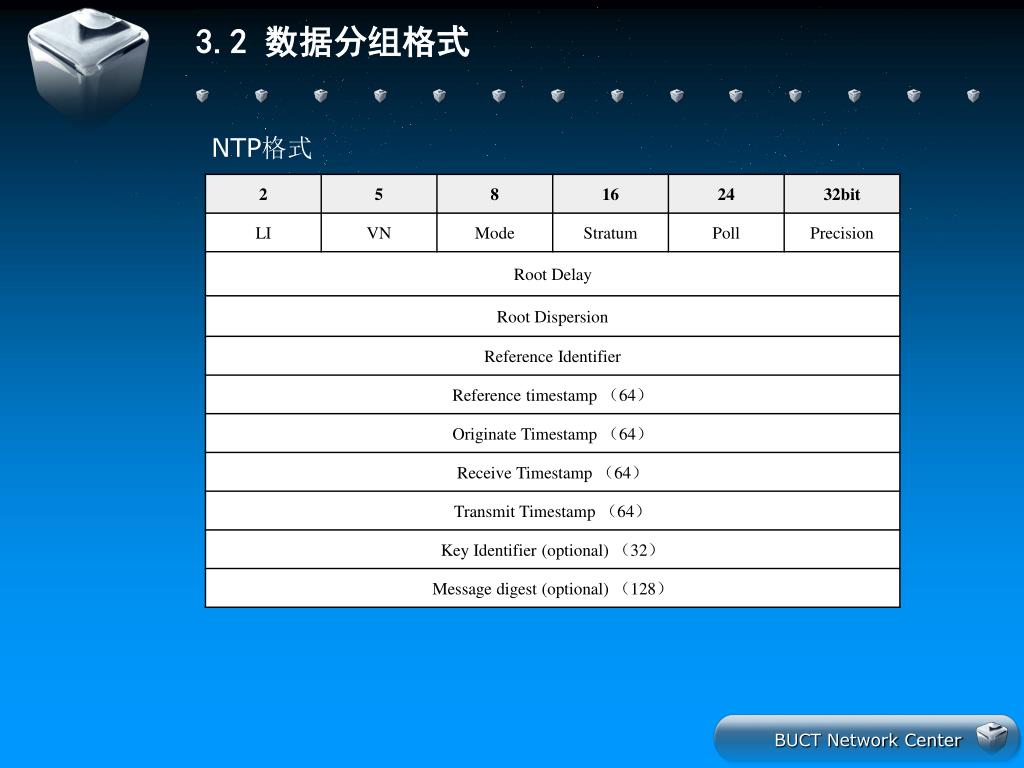

  20. 3.2 数据分组格式 NTP格式

  21. 3.2 数据分组格式

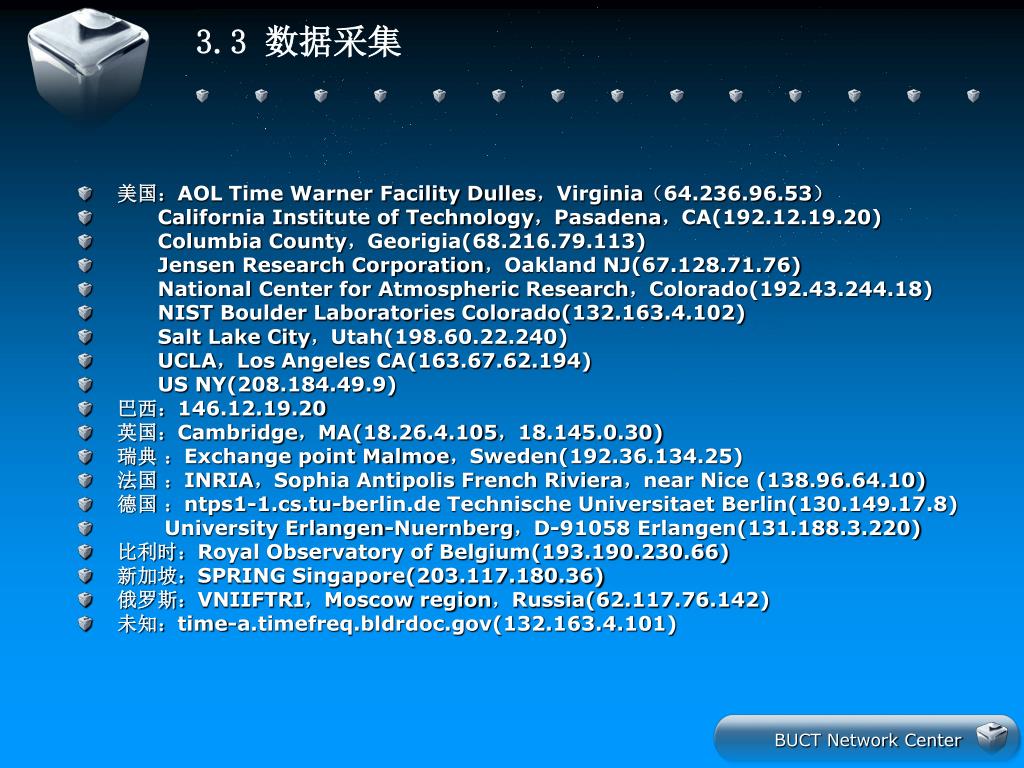

  22. 3.3 数据采集 • 美国：AOL Time Warner Facility Dulles，Virginia（64.236.96.53） • California Institute of Technology，Pasadena，CA(192.12.19.20) • Columbia County，Georigia(68.216.79.113) • Jensen Research Corporation，Oakland NJ(67.128.71.76) • National Center for Atmospheric Research，Colorado(192.43.244.18) • NIST Boulder Laboratories Colorado(132.163.4.102) • Salt Lake City，Utah(198.60.22.240) • UCLA，Los Angeles CA(163.67.62.194) • US NY(208.184.49.9) • 巴西：146.12.19.20 • 英国：Cambridge，MA(18.26.4.105，18.145.0.30) • 瑞典 ：Exchange point Malmoe，Sweden(192.36.134.25) • 法国 ：INRIA，Sophia Antipolis French Riviera，near Nice (138.96.64.10) • 德国 ：ntps1-1.cs.tu-berlin.de Technische Universitaet Berlin(130.149.17.8) • University Erlangen-Nuernberg，D-91058 Erlangen(131.188.3.220) • 比利时：Royal Observatory of Belgium(193.190.230.66) • 新加坡：SPRING Singapore(203.117.180.36) • 俄罗斯：VNIIFTRI，Moscow region，Russia(62.117.76.142) • 未知：time-a.timefreq.bldrdoc.gov(132.163.4.101)

  23. 3.3 数据采集

  24. 3.3 数据采集

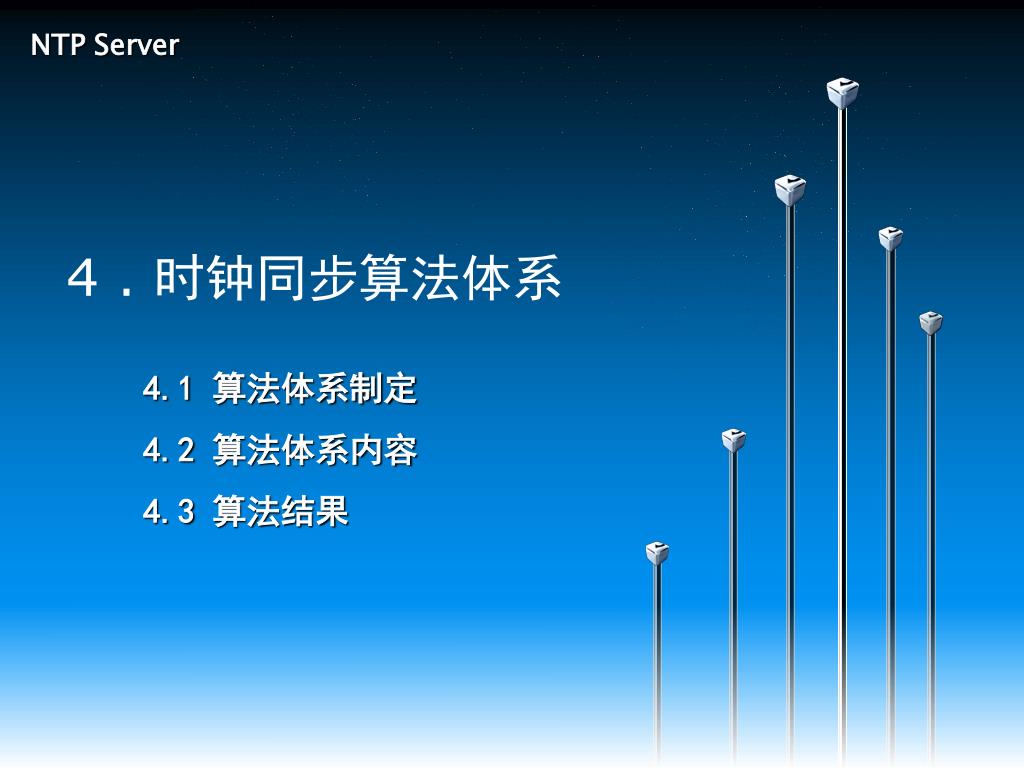

  25. NTP Server 4 . 时钟同步算法体系 4.1 算法体系制定 4.2 算法体系内容 4.3 算法结果

  26. 4.1 算法体系制定 从多个时钟服务器得到数据 从GPS得到数据

  27. 4.2 算法体系内容

  28. 4.2.1 数据过滤 • 数据过滤 特征过滤 1. 去掉不理想数据，因为本身参考源不准造成的滞后 2. 按一定时间片段归类，送入下一步拜占庭法则过滤 拜占庭法则 1. 得到数据，参照回馈频率，计算标准点时间 2. 将众多的标准点时间作为候选 3. 通过拜占庭法则，淘汰失准的数据 4. 要求准确数据占 2/3

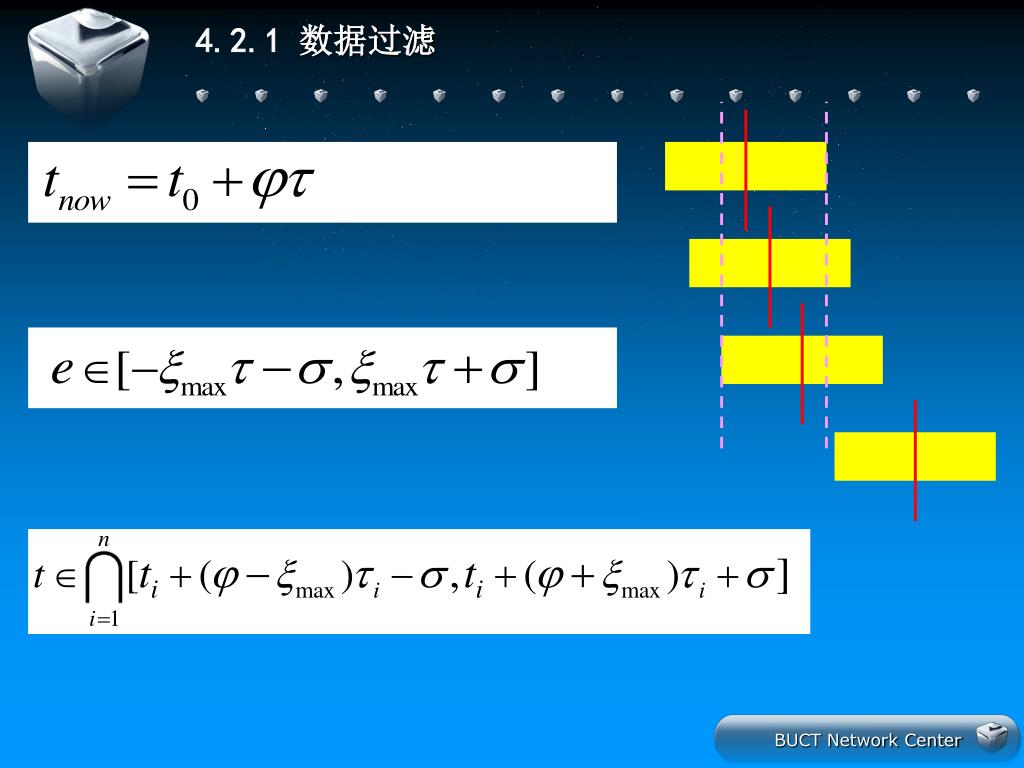

  29. 4.2.1 数据过滤

  30. 4.2.2 数据拟合 按线性回归方式处理： 检验与舍弃：

  31. 4.2.3 频率预测 马尔可夫链方式 N-2 State N-1 State N State

  32. 4.2.4 频率补偿 • 不进行频繁的时钟校正 • 计算相对偏移率 • 维护虚拟的时间 • 按照时间和本地时钟的频率偏移，进行补偿 • 一定时间更新频率相对偏移率

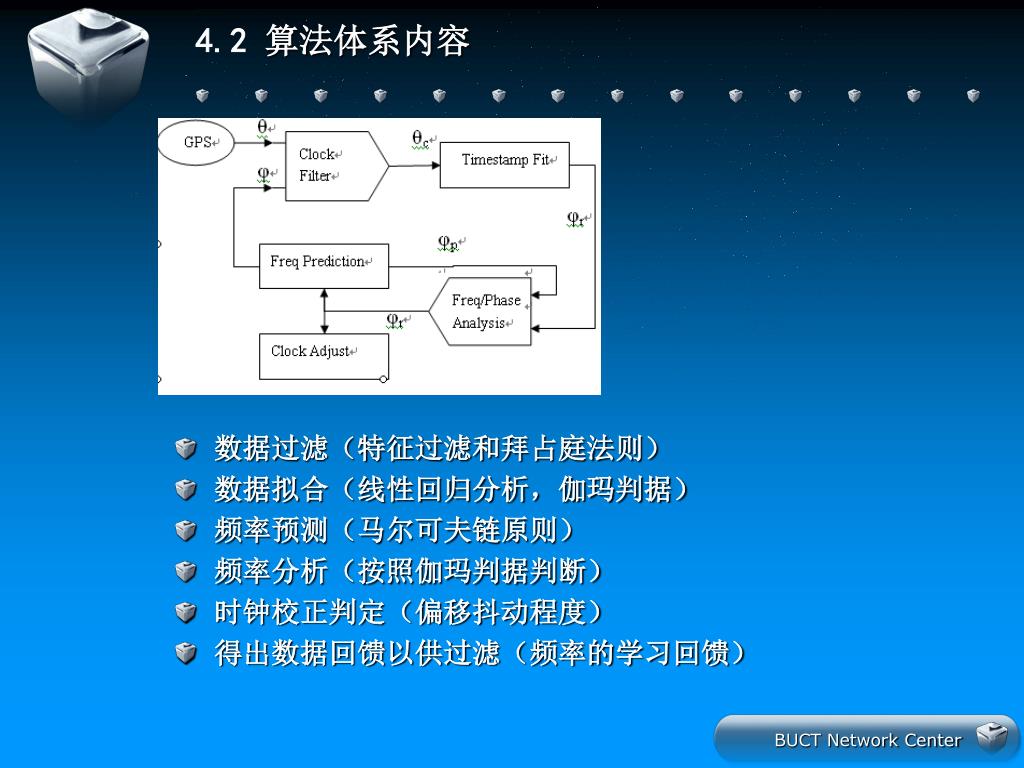

  33. 4.2 算法体系内容

  34. 4.2 算法体系内容 • 数据过滤（特征过滤和拜占庭法则） • 数据拟合（线性回归分析，伽玛判据） • 频率预测（马尔可夫链原则） • 频率分析（按照伽玛判据判断） • 时钟校正判定（偏移抖动程度） • 得出数据回馈以供过滤（频率的学习回馈）

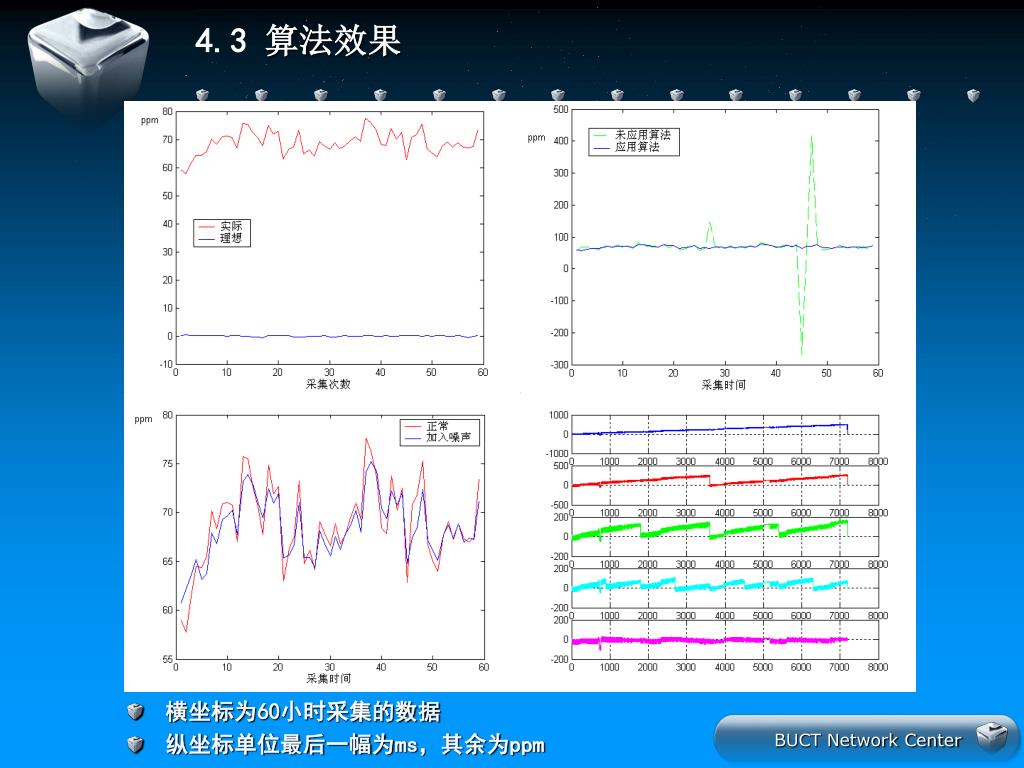

  35. 4.3 算法效果 • 横坐标为60小时采集的数据 • 纵坐标单位最后一幅为ms，其余为ppm

  36. 5. 结论 • 验证了本算法设计的可行性，到达了预期技术指标 • 引入理论误差，例如高斯白噪声，算法稳定性良好 • 系统误差，包括了上下文切换的线程开销，串口中断以及不稳定的随机噪声 • 受计算机本身的精度读取的限制，该方案也存在瓶颈 • 给网络时钟同步领域提供参考

  37. 答辩陈述阶段结束 十分感谢各位老师的莅临指导，敬请老师们提问，不吝赐教！ 致 谢 • 首先感谢赵英老师的指导，本课题是赵老师指导下完成的，在此课题的实施过程中赵老师提出了许多宝贵的建议，正确引导课题的方向，使得该课题得以顺利完成。 • 感谢王艳青，黄玖梅，王雪晶，师雪霖，张应实及其他网络中心的老师在生活上对我的关注和给我的帮助。 • 感谢我的亲密战友尤国华师兄和岳野同学。
