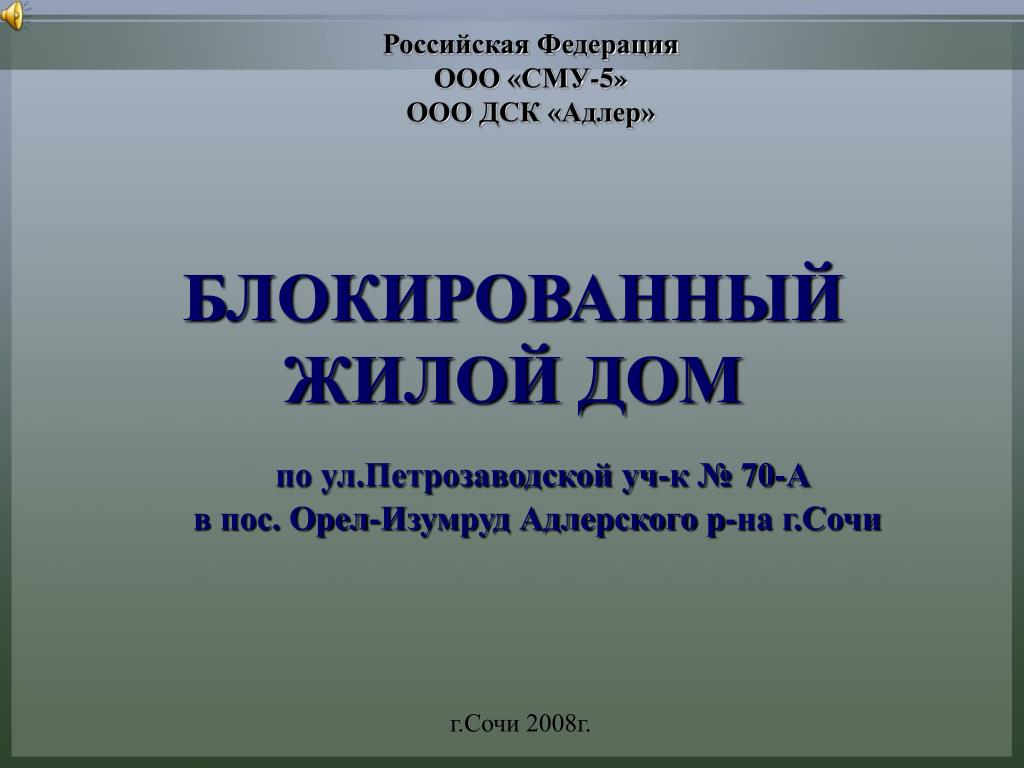

  1. Российская ФедерацияООО «СМУ-5»ООО ДСК «Адлер» по ул.Петрозаводской уч-к № 70-Ав пос. Орел-Изумруд Адлерского р-на г.Сочи БЛОКИРОВАННЫЙ ЖИЛОЙ ДОМ г.Сочи 2008г.

  2. Ситуационный план Участок проектирования

  3. Генплан М 1:500 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Граница участка Проектируемое здание Проезды Пешеходные дорожки Зеленые насаждения БАЛАНС ТЕРРИТОРИИ: Общ.площадь 1826 кв.м. Площадь застройки 812 кв.м Площадь тв.покрытий 898 кв.м. Площадь озеленения 116 кв.м. • Блок «А» • Блок «Б» • Блок «В»

  4. Технико-экономические показатели

  5. Схема расположения трубобетонных монолитных сейсмоопор

  6. Трубобетонная монолитная сейсмоопора

  7. План автостоянки БЛОК «А» БЛОК «Б» БЛОК «В»

  8. БЛОК «А» БЛОК «Б» БЛОК «В» 32 кв.м 70 кв.м. 57 кв.м 58 кв.м 54 кв.м. 44 кв.м +балконы 10 кв.м План этажа с помещениями общественного назначения 38 кв.м. +балконы 10 кв.м 42 кв.м. +балконы 10 кв.м 41 кв.м. +балконы 10 кв.м 74 кв.м. +балконы 13 кв.м 61 кв.м. +балконы 13 кв.м

  9. План первого этажа БЛОК «А» БЛОК «Б» БЛОК «В» 1-комн.квартира 41 кв.м. 1-комн.квартира 54 кв.м. +балконы 7 кв.м 1-комн.квартира 44 кв.м. +балконы 10 кв.м 2-комн.квартира 64 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 42 кв.м. +балконы 10 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 43 кв.м. +балконы 13 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м

  10. План типового этажа БЛОК «А» 1-комн.квартира 44 кв.м. +балконы 10 кв.м БЛОК «Б» БЛОК «В» 2-комн.квартира 75 кв.м. +балконы 17 кв.м 1-комн.квартира 57 кв.м. +балкон 6 кв.м 2-комн.квартира 64 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 48 кв.м. +балконы 13 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 42 кв.м. +балконы 10 кв.м 1-комн.квартира 41 кв.м. +балконы 10 кв.м 1-комн.квартира 43 кв.м. +балконы 10 кв.м 2-комн.квартира 75 кв.м. +балконы 17 кв.м

  11. Фасад

  12. Трёхмерная визуализация
