  1. PENGENDALI TEKANAN ALIRAN UDARA DALAM PIPA VERTIKAL DENGAN METODE FUZZY RadityoWisnupradono 07.41020.0010 S1 SistemKomputer

  2. Latar Belakang Masalah • Pembuktian metode fuzzy secara edukatif

  3. Rumusan Masalah • Bagaimana mengendalikan tekanan aliran udara dalam pipa vertikal. • Bagaimana merancang merancang sistem untuk menentukan tekanan aliran udara menggunakan metode fuzzy aturan Sugeno.

  4. Batasan Masalah • Alat bantu yang digunakanadalah bola yang berbahandasarplastik. • Kipas yang digunakanadalahkipas yang menggunakantegangan DC. • Tinggimaksimal yang dapatdicapai bola adalahsamadenganpanjangpipa yang dalamhaliniberukuran 1.5 meter.

  5. Tujuan • Mengendalikan tekanan aliran udara dalam pipa vertikal. • Merancang sistem untuk menentukan ketinggian bola menggunakan metode fuzzy aturan Sugeno.

  6. Sistem Fuzzy • Definisi • Penerapan fuzzy dalam kehidupan sehari – hari • Alasan penggunaan fuzzy • Macam – macam metode fuzzy

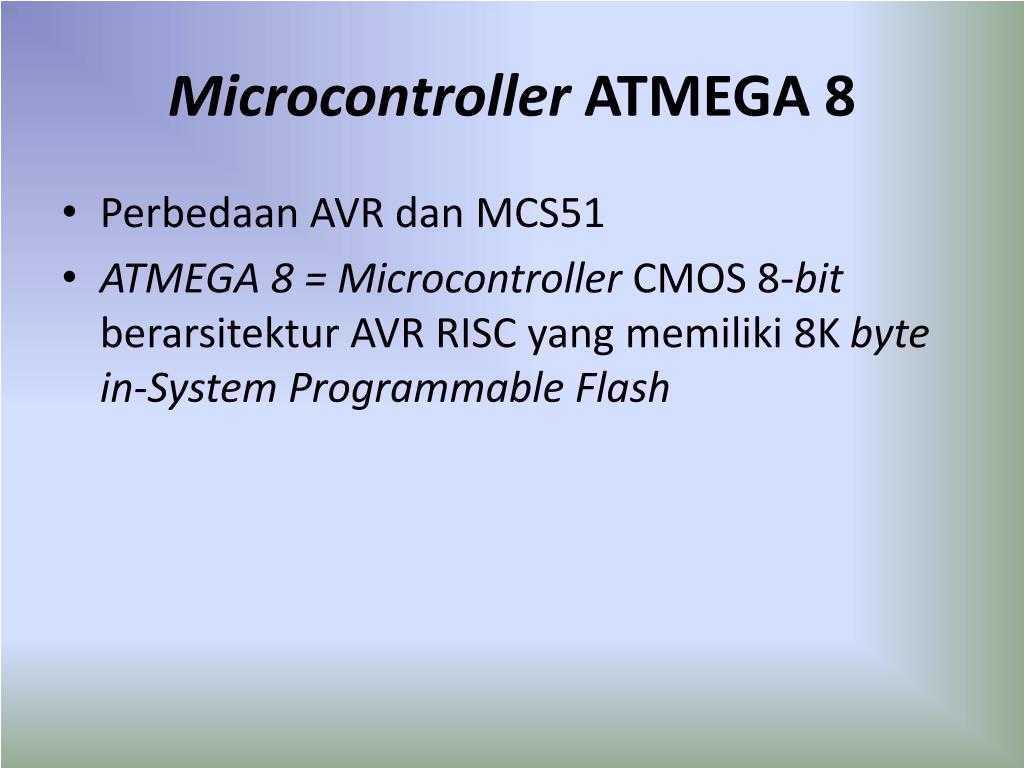

  7. Microcontroller ATMEGA 8 • Perbedaan AVR dan MCS51 • ATMEGA 8 = Microcontroller CMOS 8-bit berarsitektur AVR RISC yang memiliki 8K byte in-System Programmable Flash

  8. Komposisi ATMEGA 8 • 1) Saluran I/O ada 23 buah, yaitu : 8 buah PortB, 7 buah PortC, dan 8 buah • PortD. • 2) ADC (Analog to Digital Converter) 10 bit sebanyak 6 channel. • 3) Tiga buah Timer/Counter dengan kemampuan pembanding. • 4) Dua buah Timer/Counter 8 bit, satu buah Timer/Counter 16 bit. • 5) Tegangan Operasi 4.5V – 5.5V. • 6) Internal SRAM sebesar 1K Byte. • 7) Watchdog Timer dengan separate On-chip oscillator. • 8) Memori Flash sebesar 8K Byte. • 9) Unit interupsi internal dan eksternal. • 10) Port antarmuka SPI. • 11) EEPROM sebesar 512 Byte yang dapat diprogram saat operasi. • 12) Antarmuka komparator analog. • 13) 3 channel PWM. • 14) 32 x 8 general purpose register. • 15) Port USART programmable untuk komunikasi serial

  9. Konfigurasi Pin • VCC • GND • Reset • Port B • Port C • Port D

  10. USART (universal synchronous/asynchronous receiver/transmitter) • Definisi • Pengiriman secara simplex • Pengiriman secara half duplex • Pengiriman secara full duplex

  11. Sensor Ultrasound PING)))™ • Cara kerja

  12. Motor DC • Kategori Motor • Ciri khas motor DC

  13. Perancangan hardware

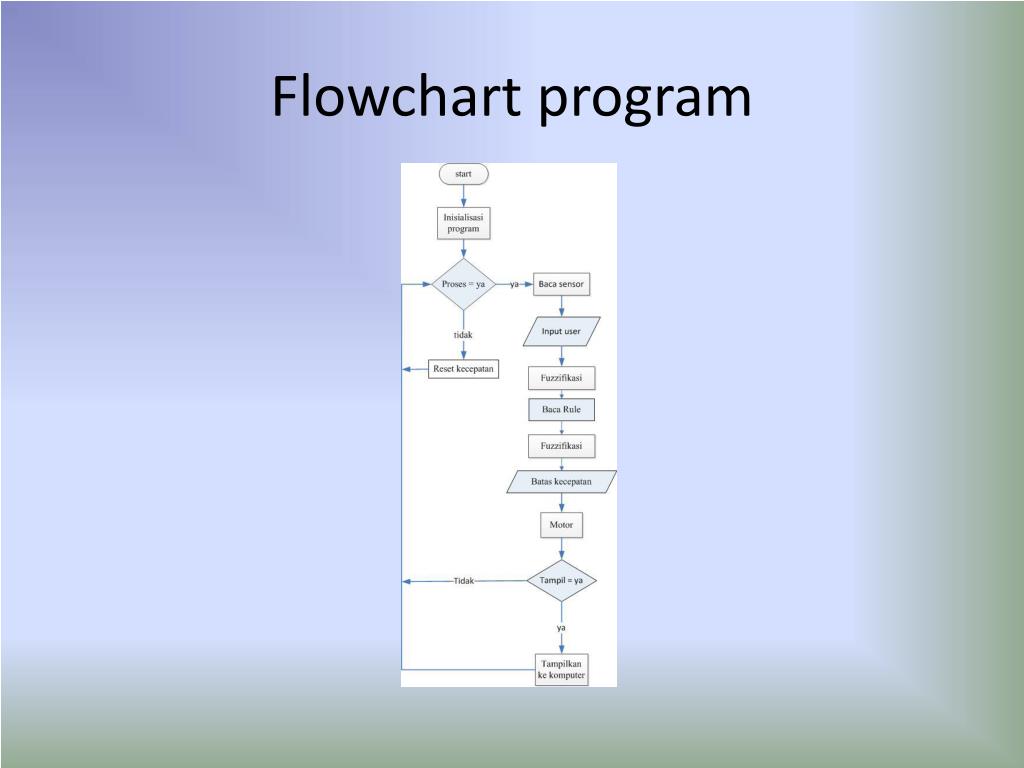

  14. Flowchart program

  15. Fuzzifikasi

  16. Penentuan Rule Set • Keterangan : • NB : Negative Big • N : Negative • Z : Normal • P : Positive • PB : Positive Big • CS : CepatSekali • C : Cepat • S : Sedang • L : Lambat • LS : LambatSekali

  17. Defuzzifikasi

  18. Flowchart Pada Visual Basic 6

  19. Pengujian (1)

  20. Pengujian (2)

  21. Pengujian (3)

  22. Kesimpulan • Bola dapat bergerak secara stabil sesuai hanya jika nilai set point lebih besar dari 75. • Program fuzzy yang dibuat mampu mengendalikan kestabilan bola di dalam pipa vertical. • Algoritma fuzzy yang dibuat mampu mengambil keputusan terhadap error dan delta error dengan baik.
