实训十 低压电器拆装与维修

实训十 低压电器拆装与维修. 1 、闸刀开关. 一、常用低压电器的认识. ( 1 )用途:不频繁地接通与分断电源。. ( 2 )分类:按极数分为单极、双极和三极。. ( 3 )选择: ①根据额定电压选择 用于照明电路时,应选用额定电压为 220V 或 250V 的二极开关;用于三相负载电动机的直接启动时,应选用额定电压为 380V 的三极开关。. ② 根据额定电流选择用于照明电路时,选用的开关额定电流应等于或大于电路中各负载额定电流的总和;若用于电动机负载时,根据经验,开关的额定电流应是电动机额定电流的 3 倍。. 2 、组合开关.

kylene
Télécharger la présentation

实训十 低压电器拆装与维修

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

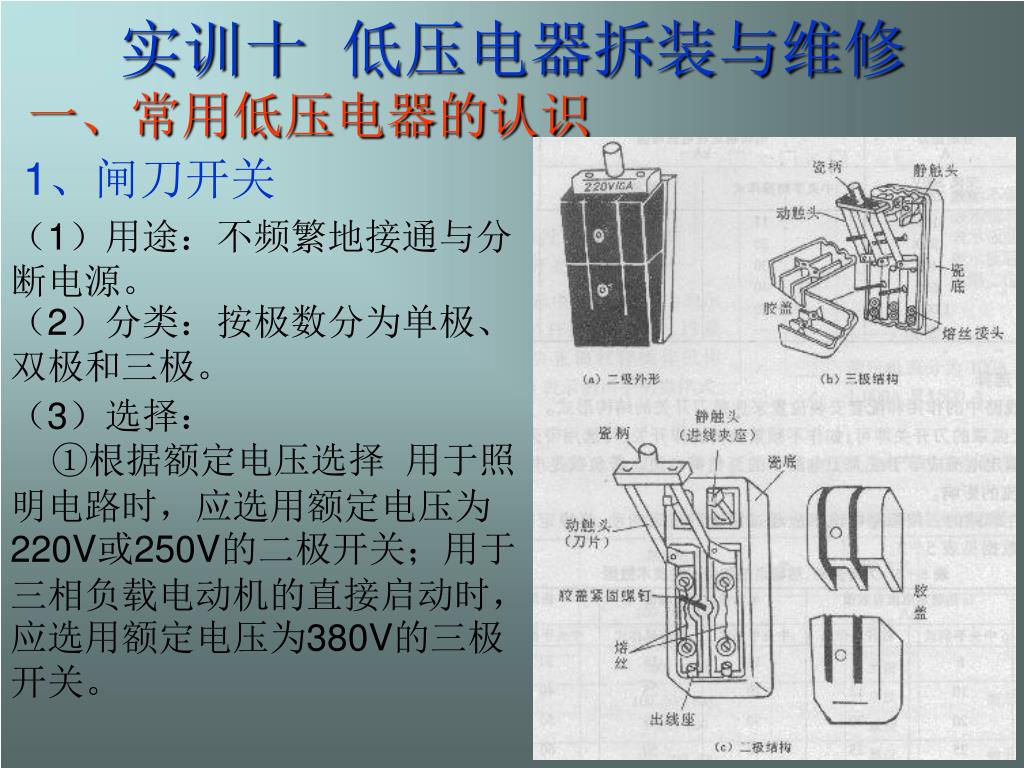

  1. 实训十 低压电器拆装与维修 1、闸刀开关 一、常用低压电器的认识 (1)用途:不频繁地接通与分断电源。 (2)分类:按极数分为单极、双极和三极。 (3)选择: ①根据额定电压选择 用于照明电路时,应选用额定电压为220V或250V的二极开关;用于三相负载电动机的直接启动时,应选用额定电压为380V的三极开关。

  2. ②根据额定电流选择用于照明电路时,选用的开关额定电流应等于或大于电路中各负载额定电流的总和;若用于电动机负载时,根据经验,开关的额定电流应是电动机额定电流的3倍。 2、组合开关

  3. (1)用途:接通或分断电路,换接电源或负载,测量电压及控制小容量电机的正反转。(1)用途:接通或分断电路,换接电源或负载,测量电压及控制小容量电机的正反转。 (2)分类:按极数分有单极、双极和三极,按层数分有三层、六层等。 (3)选择:组合开关一般用于电热、照明电路中,其额定电流应等于或大于被控制电路中各负载电流的总和。若控制小容量电动机不频繁的全压启动,应取电动机额定电流的1.5~2.5倍。 3、熔断器 (1)用途:短路保护。 (2)分类:按结构形式可分为开启式、半封闭式、封闭式;按外壳内有无填料可分为有填料式和无填料式;按熔体的替换和装拆情况可分为可拆式和不可拆式。

  4. (3)选择:用于输配电线路时,熔体的额定电流应等于或小于线路的安全电流。(3)选择:用于输配电线路时,熔体的额定电流应等于或小于线路的安全电流。 用于一台电动机负载的短路保护应按下式选用:Ier≥KIs, K——系数,取0.25~0.45; 用于多台电动机负载的短路保护应按下式选用:Ier≥KIs1+ΣIn(n-1), 式中Is1——容量最大的一台电动机的启动电流; 4、按钮 (1)用途:发出改变电力拖动的控制动作的命令,如启动、停止等。 (2)分类:分开启式、防护式、钥匙式等。 (3)选择:可根据使用场合、操作需要的触头数目及区别的颜色来选择适合的按钮。

  5. 5、接触器 (1)用途:频繁地远距离接通和分断主电路或控制大容量电路。 (2)分类:分直流接触器和交流接触器。

  6. (3)交流接触器的选择: ①交流接触器的额定电压应大于或等于负载的额定电压。 ②交流接触器主要用于电力拖动中异步电动机的启动,其额定电流应大于或等于电动机的额定电流。如作电动机频繁启动或反接制动的控制时,应将交流接触器的额定电流降一级使用。 ③交流接触器如用作通断电流较大及通断频率过高的控制时,应选用其额定电流大一级的使用。 ④交流接触器线圈额定电压的选择:当线路简单、使用电器较少时,可选用380V或220V的电压线圈;当线路复杂、使用电器较多时,可选用36V、11OV或127V的电压线圈。 6、时间继电器 (1)用途:在线圈得电或失电后,触头能延时动作,从而实现延时控制。 (2)分类:根据原理不同可分为空气阻尼式、电动式和电子式等;根据控制要求不同可分为通电延时和断电延时。

  7. (3)选择: ①根据控制线路的要求来选择通电延时型和断电延时型。 ②根据控制线路电压来选择时间继电器吸引线圈的电压。 ③对延时要求精确度不高的场合,可选用较便宜的空气阻尼式继电器;对延时要求精确度较高的设备,应选用电动式继电器。

  8. 7、热继电器 (1)用途:用于电动机及电气设备的过载保护。 (2)分类:可分为普通双金属片式热继电器和带差动式缺相保护的热继电器。根据热元件的相数,可分为两相结构和三相结构。

  9. (3)选择: ①对于一般轻载启动、长期工作的电动机或间断长期工作的电动机,可选择两相结构的热继电器;当电源电压平衡性较差、工作环境恶劣或很少有人看管时,可选择三相结构的热继电器;对于三角形接线的电动机,可选择带断相保护装置的热继电器。 ②热继电器的额定电流应大于电动机额定电流。一般电动机启动电流为其额定电流的6倍,启动时间不超过5s时,热元件整定电流要调节到等于电动机的额定电流。如电动机的启动时间较长或启动冲击负载时,热元件整定电流可调节到电动机额定电流的1.1~1.15倍。 二、拆装原则和方法 1、熟练掌握各种低压电器的结构。 2、按拆卸顺序将元器件排列整齐。 3、安装时按反顺序进行。

  10. 4、参照原物组装。 5、注意掌握螺丝的松紧程度。 三、低压电器的检修与测量 1、外壳断裂,可补焊或胶粘。 2、触点用酒精或汽油进行擦拭。 3、毛刺不能用砂纸或锉刀打磨,应该用电工刀刮掉。 4、线圈烧毁应重新缠绕。 5、设备检修以后,应用万用表和摇表测量通断和绝缘。 实训内容和要求: 1、实训内容: ①常用低压电器的拆装。②低压电器的主要故障检修。 2、实训要求: 掌握常用低压电器的拆装与维修方法。
