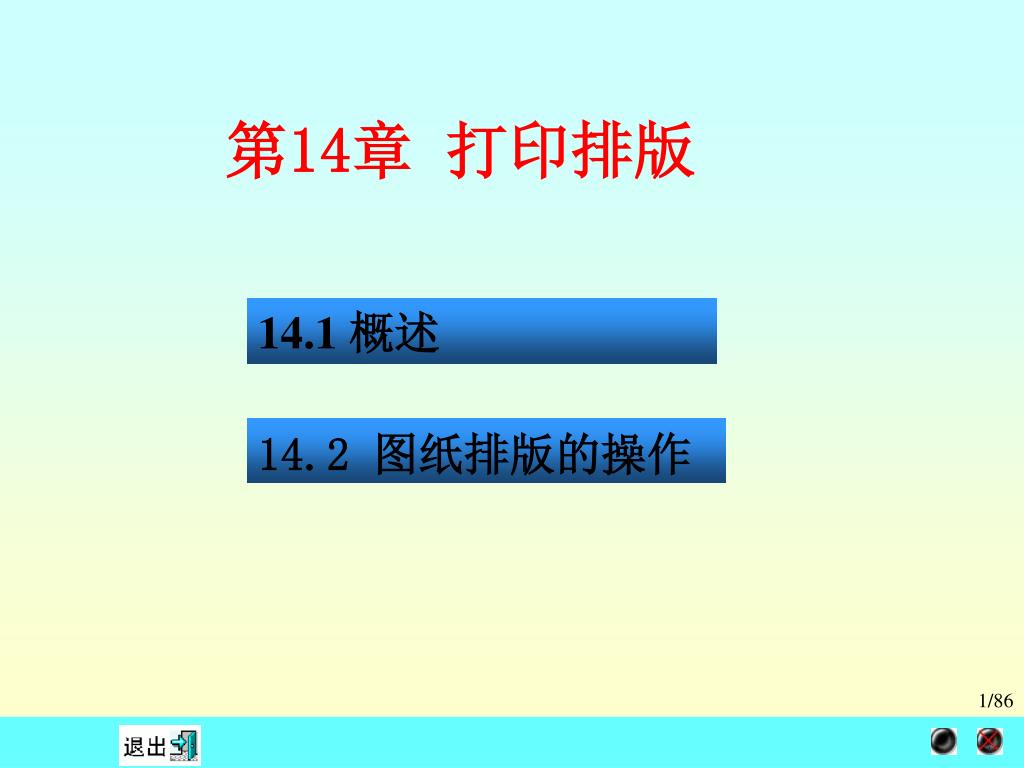

  1. 第14章 打印排版 14.1 概述 14.2 图纸排版的操作

  2. 14.1 概述 打印排版的功能主要用于批量打印图纸。 CAXA电子图板XP使得打印排版功能更实用和高效，能自动优化排版，节约图纸。在插入、删除、移动、翻转时随心所欲，不会出现干涉。提供实时显示图纸信息功能，具备丰富的打印设置。 14.1.1 图纸排版的原则 14.1.2 进入打印排版系统

  3. 14.1.1 图纸排版的原则 图纸排版时将若干张大小不等的图纸按照最省纸的方法排列在一张大图纸上，但是为了最后裁剪方便，所以将同样大小的图纸排列在同一行，也就是说不同幅面的图纸不能出现在向一行上。同时CAXA也可以对多张图纸进行自动、优化排列，并可以手工调整图纸的位置，旋转图纸，并保证图纸不会重叠，待排列满意后可以打印输出。

  4. 14.1.2 进入打印排版系统 单击CAXA电子图板主菜单“工具”下的“打印排版工具”选项，系统自动启动“打印排版”系统，如图14-1所示。

  5. 14.2 图纸排版的操作 14.2.1 新建 建立新的排版环境，包括打印幅面输出，图纸之间的间隙等。 单击打印排版主菜单的“文件→新建”或单击新建 按钮。系统弹出如图14-2所示的“选择排版参数”对话框。 在对话框中选择输出的图面大小，设置图纸间距，单击“确定”按钮后即可开始排版。

  6. 14.2.2 插入、删除文件 1．插入图形 读取图纸文件插入到排版系统中，并进行重新排版，支持多文件选择。 单击打印排版主菜单的“排版→插入图形”或单击插入图形文件按钮。系统弹出如图14-3所示的“打开”对话框。

  7. 在对话框中选择要打开的图形文件后，单击“打开”按钮即可将打开的图形文件插入到新建的打印排版环境中。每插入一个图形后，系统提示是否继续插入图形，单击“否”插入图形结束，如图14-4所示。在插入图形时，支持多文件选择。

  8. 14.2.3 手动调整 单击打印排版主菜单的“排版→手动调整”如图14-5所示。其子菜单有“平移”和“翻转”两项功能。 单击“手动调整→平移”或平移调整按钮，用鼠标选中需要移动的图形，然后按住鼠标左键，拖动图形到合适位置后放开鼠标左键。 2．旋转调整 单击“手动调整→翻转”或翻转调整按钮，用鼠标左键点击图形方框，系统自动计算其两侧的旋转空间，使图形顺时针或逆时针旋转90度。

  9. 14.2.4 图形重叠 在手工排版过程中，为了使图形进行平移和翻转，图形之间将有重叠，这样便于图形位置的调整。（如果打印时图形之间有重叠，则仍按该有重叠时的位置打印。） 单击“排版图形重叠”或图形重叠按钮。即可直接对图形进行任意位置的调整。被重叠的图形显示灰色。 14.2.5 重新排版 重新排版将忽略手工排版所做的修改（移动、旋转、删除），进行重新排版。 单击“排版→重新排版”或重新排版按钮，系统弹出如图14-2所示的“选择排版参数”对话框。在对话框中重新选择打印幅面大小和图纸间距，单击“确定”按钮，系统对打开的多个图形文件重新进行排版。

  10. 14.2.7 输出绘图 14.2.6 图形文件浏览及幅面检查 1．图形文件浏览 图形文件浏览的方式有两种：位图浏览和使用浏览器。 在打印排版环境下，按下改变浏览方式按钮，将启动浏览器浏览方式，可以通过浏览器上面的工具条对指定的图形进行放大、缩小、平移等操作。 2．幅面检查 幅面检查主要是检查图纸是否超出其幅面设置，以免图纸错位。 单击幅面检查按钮，即可运行幅面检查功能。 将需要排版的图纸按要求排版完毕后，按一定要求打印到图纸上。 1．在打印排版环境下，单击“文件→绘图输出”或绘图输出 按钮 ，系统弹出如图14-6所示的“打印设置”对话框。在对话框中可以设定一定参数。

  11. 2．对话框中各选项说明：打印机设置区：设置打印机型号，修改打印机属性。纸张设置区：设置当前所选打印机的纸张大小，以及纸张来源。设置所选择图纸的方向是横放或竖放。图形与纸张的映射关系：自动填满或1：1。预显：单击预显按钮，系统模拟显示真实的绘图输出效果。设置线宽：单击“线型设置”按钮，系统弹出如图14-7所示的“线型设置”对话框。在对话框中可设置线型输出的宽度和各种线型的长度。（线宽的有效范围为0.08～2.0）打印到文件：选择此选项，将输出结果发送到文件中，文件扩展名为*.pln。2．对话框中各选项说明：打印机设置区：设置打印机型号，修改打印机属性。纸张设置区：设置当前所选打印机的纸张大小，以及纸张来源。设置所选择图纸的方向是横放或竖放。图形与纸张的映射关系：自动填满或1：1。预显：单击预显按钮，系统模拟显示真实的绘图输出效果。设置线宽：单击“线型设置”按钮，系统弹出如图14-7所示的“线型设置”对话框。在对话框中可设置线型输出的宽度和各种线型的长度。（线宽的有效范围为0.08～2.0）打印到文件：选择此选项，将输出结果发送到文件中，文件扩展名为*.pln。
