电路基本定律的验证. 一、实验目的. 1 、 验证基尔霍夫和叠加定律，加深对电路基本定律适用范围普遍性的认识。 2 、掌握万用表使用. 二、实验原理. 1 、基尔霍夫电流定律 在电路中的任一节点，流入、流出该节点的电流的代数和为零，即 Σi=0 2 、基尔霍夫电压定律 在电路中的任一闭合电路，电压的代数和为零，即 Σu=0 3 、叠加定理. 实验电路图. 列出 KVL:. 列出 KCL:. 实验箱上电路. 接线 （ 1 ）接电源. (2) 完成电路. 1 、基尔霍夫定律验证.

lamar
Télécharger la présentation

电路基本定律的验证

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

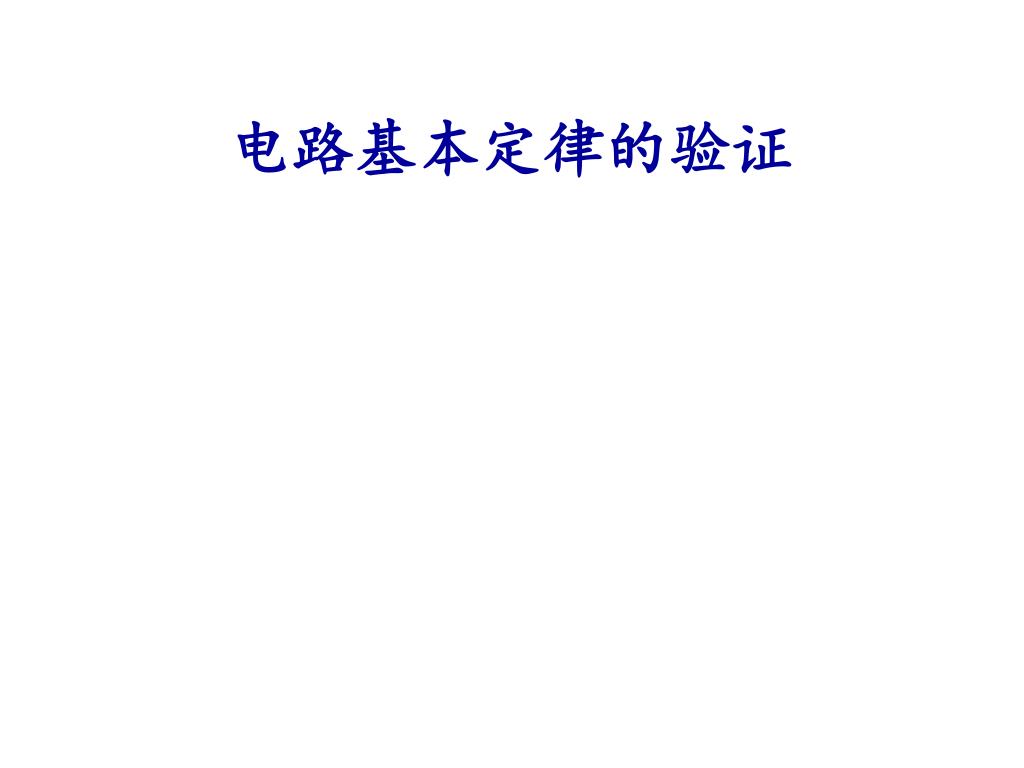

  1. 电路基本定律的验证

  2. 一、实验目的 • 1、验证基尔霍夫和叠加定律，加深对电路基本定律适用范围普遍性的认识。 • 2、掌握万用表使用

  3. 二、实验原理 • 1、基尔霍夫电流定律 • 在电路中的任一节点，流入、流出该节点的电流的代数和为零，即Σi=0 • 2、基尔霍夫电压定律 • 在电路中的任一闭合电路，电压的代数和为零，即Σu=0 • 3、叠加定理

  4. 实验电路图

  5. 列出KVL: 列出KCL:

  6. 实验箱上电路

  7. 接线（1）接电源

  8. (2)完成电路

  9. 1、基尔霍夫定律验证 • 表1-1测出各点间电压，将测量结果填入表内。表内各支路电流根据测得的电压和已知的电阻值计算出来。注意电压测量和电流计算均要根据表内规定的电压、电流正方向，确定每个电压、电流的正、负号。 • 表1-1测量值记录 • 根据测量数据验证每个回路是否 Σu=0 （1-1） • 每个节点是否 Σi=0 （1-2）

  10. 2、叠加定理验证 • 1）在上述实验的线路上，将10V电源用短路线代替。按表1-2测出各点间电压（注意表中规定的正方向），填入表内，并根据测得的电压值计算出各支路的电流值填入表内。 • 2）将10V电压源接入，将6V电压源用短路线代替，按表1-2重复上个实验的测量和计算，将结果填入表内。 • 3）将表1-2内两次测量的结果相加后填入表内，并与表1-1的数据比较，看结果是否相同，以验证叠加定理。 表1-2 叠加定理验证数据记录表 间接法求出电流

  11. 叠加原理时电源的处理 6V电源单独作用 10V电源单独作用 短接起来 短接起来

  12. 电压、电流的测量 • 仪器：指针式三用表

  13. 1、表头

  14. 2、档位调整 调整成电流表 电流（注意区分交直流） 选择合适的档位（不区分交直流）

  15. 调整成电压表 选择适当的档位并注意区分交直流 选择电压（不分交直流）

  16. 调整成欧姆表（测电阻） 选择电阻档 电阻值为指针读数X档位数 选择合适的档位

  17. 3、电压、电流的测量 3.1 电流测量方法 • 电流表串联进电路 • a、把要测量的支路断开 • b、接入表笔

  18. 另一种电流串联进电路的操作方法 第一步拔下连接线一端

  19. 两表笔的插入位置 第二步把电流表串联进入电路

  20. 红表笔接在参考稿点位黑表笔接在参考低电位如此时表针有指示此时电流记为正+;红表笔接在参考稿点位黑表笔接在参考低电位如此时表针有指示此时电流记为正+; ? 电流电压都读第二条刻度线 电流电压最大刻度值为档位值 选择的档位值

  21. 如果表针反指，调换表笔，表针有指示这个值记为负—如果表针反指，调换表笔，表针有指示这个值记为负—

  22. 3.2 电压的测量 • 电压的测量把电压表并联在测量的元件旁 • 正负的判别和电流相同
