COMPRESORES

COMPRESORES. Llamados también corazón del sistema de refrigeración ya que bombea el refrigerante lo mismo que el corazón bombea la sangre. Se clasifican según su uso, construcción y desplazamiento. Según su construcción sellado, semisellado y abiertos. Según su desplazamiento.

lamya
Télécharger la présentation

COMPRESORES

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

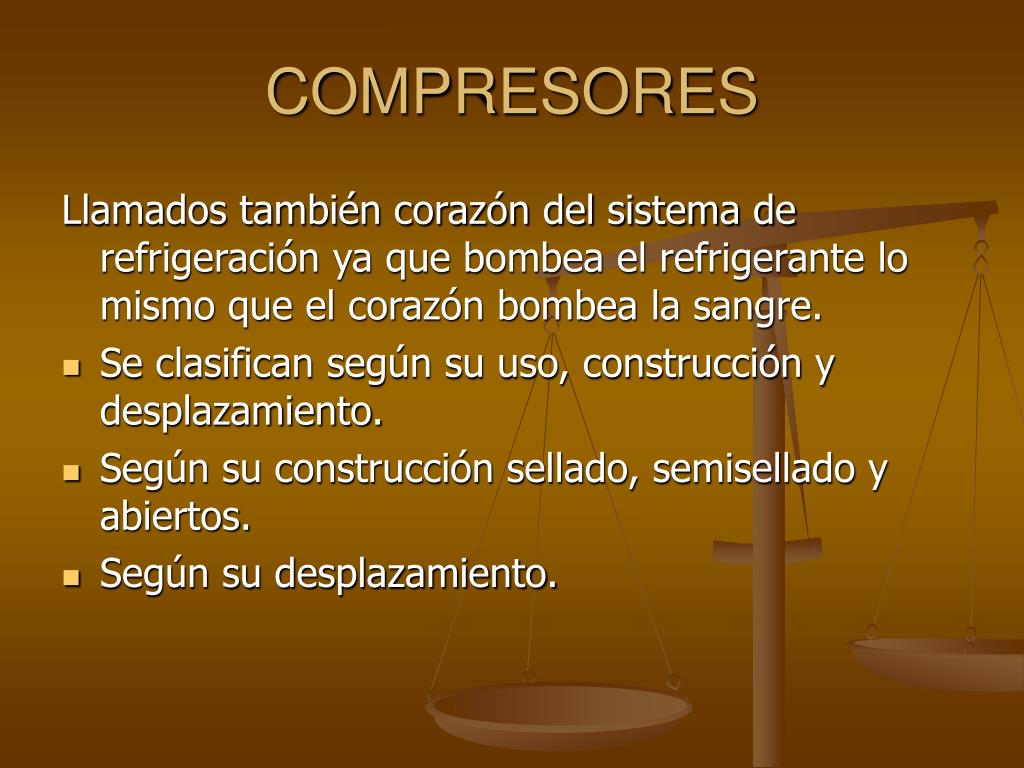

  1. COMPRESORES Llamados también corazón del sistema de refrigeración ya que bombea el refrigerante lo mismo que el corazón bombea la sangre. • Se clasifican según su uso, construcción y desplazamiento. • Según su construcción sellado, semisellado y abiertos. • Según su desplazamiento.

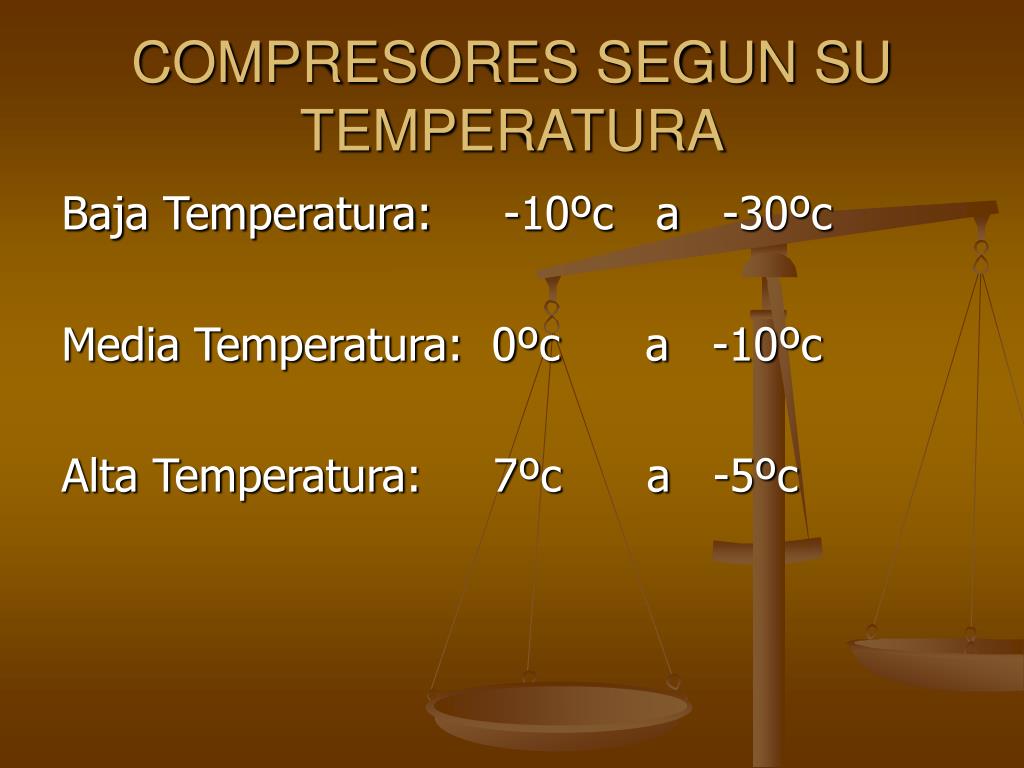

  2. COMPRESORES SEGUN SU TEMPERATURA Baja Temperatura: -10ºc a -30ºc Media Temperatura: 0ºc a -10ºc Alta Temperatura: 7ºc a -5ºc

  3. COMPRESORES SEGÚN SU CONTRUCCION • Compresores herméticos: son aquellos que están construidos dentro de una carcasa de metal. Trabajan con velocidades de 1,750 a 3,500 rpm com motores de 2 y 4 polos. Estos motores se fabrican desde 1/20 HP a 7 ½ HP. Ventajas: silenciosos, baratos Desventajas: no se puede reparar.

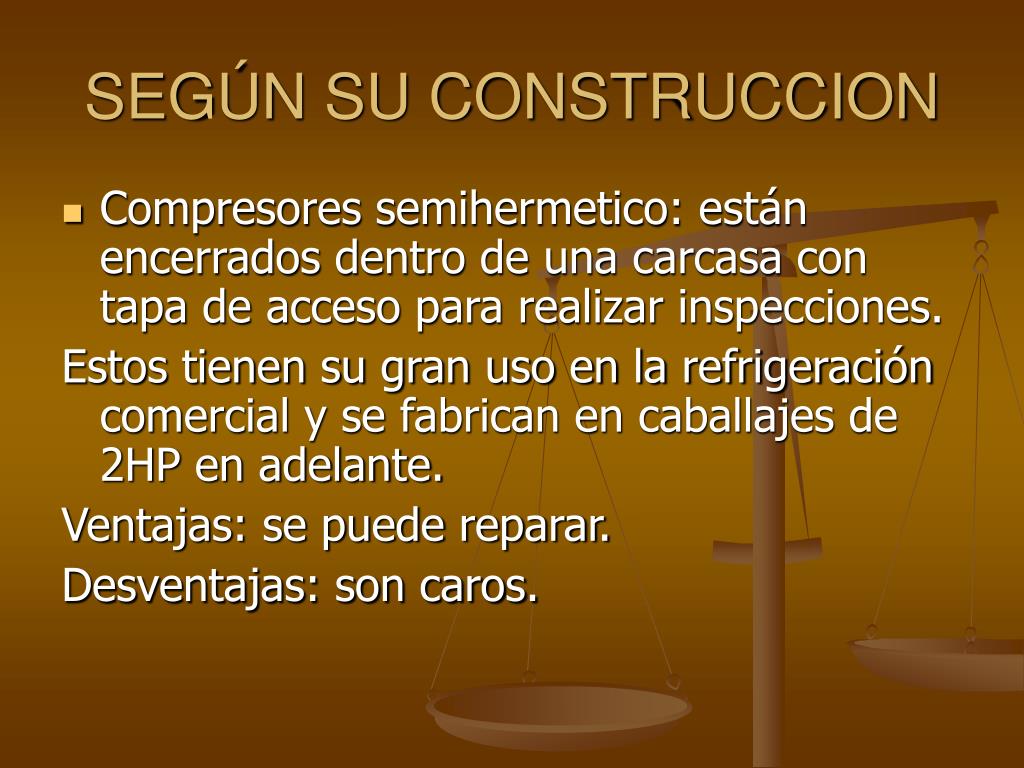

  4. SEGÚN SU CONSTRUCCION • Compresores semihermetico: están encerrados dentro de una carcasa con tapa de acceso para realizar inspecciones. Estos tienen su gran uso en la refrigeración comercial y se fabrican en caballajes de 2HP en adelante. Ventajas: se puede reparar. Desventajas: son caros.

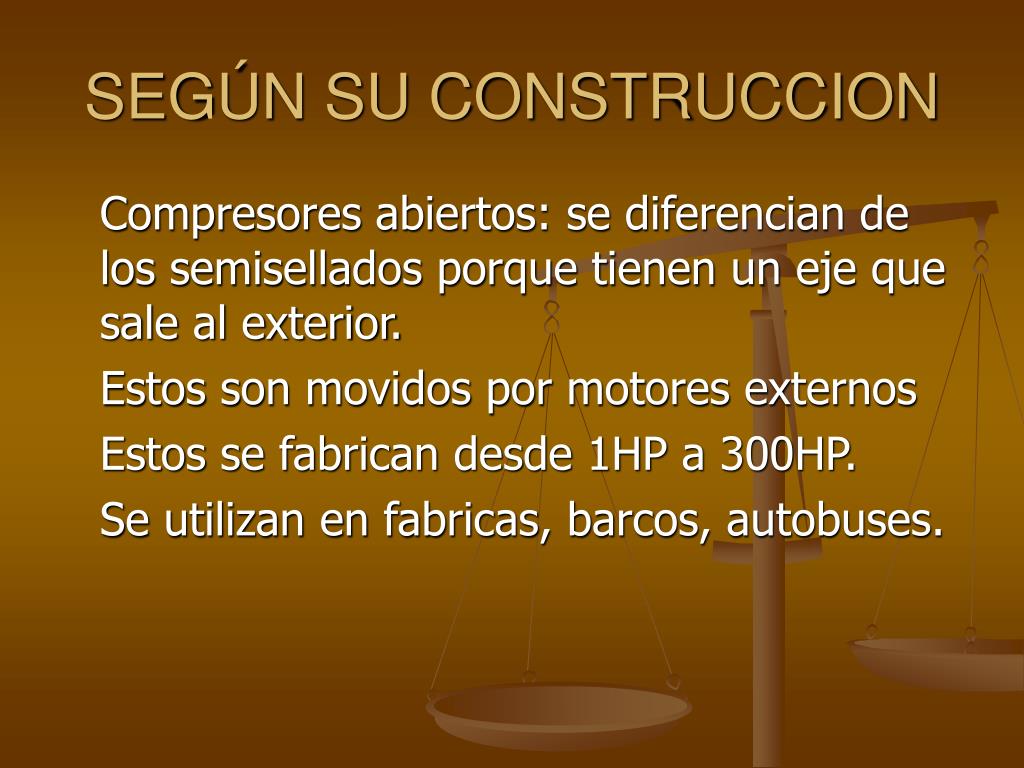

  5. SEGÚN SU CONSTRUCCION Compresores abiertos: se diferencian de los semisellados porque tienen un eje que sale al exterior. Estos son movidos por motores externos Estos se fabrican desde 1HP a 300HP. Se utilizan en fabricas, barcos, autobuses.

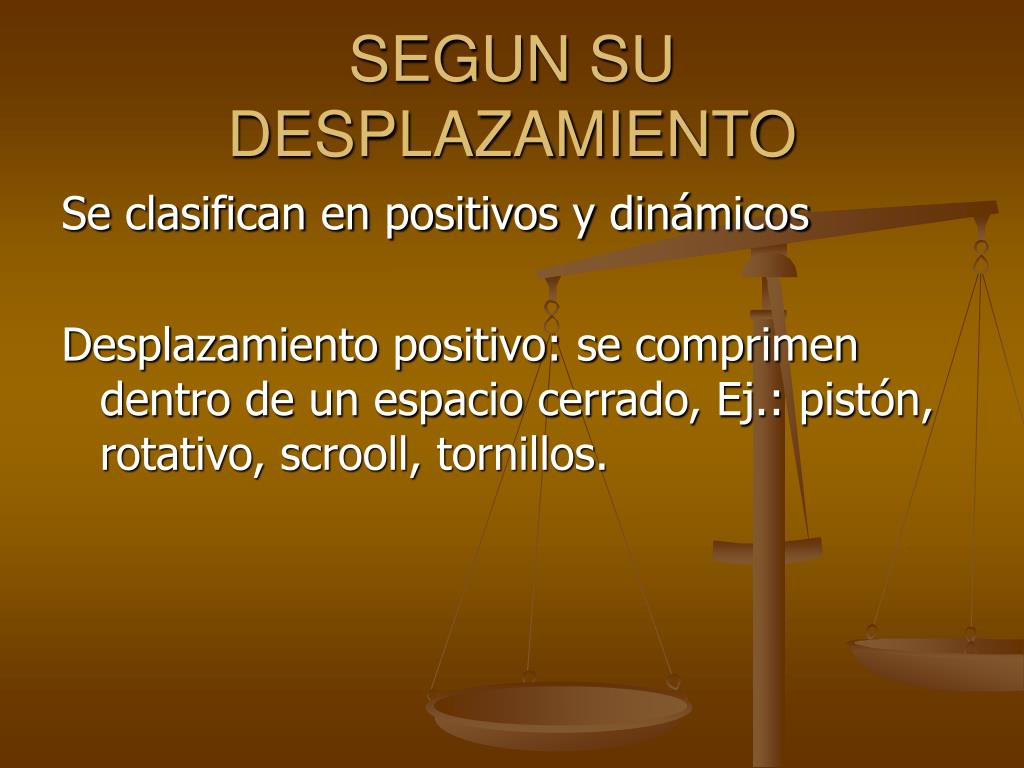

  6. SEGUN SU DESPLAZAMIENTO Se clasifican en positivos y dinámicos Desplazamiento positivo: se comprimen dentro de un espacio cerrado, Ej.: pistón, rotativo, scrooll, tornillos.

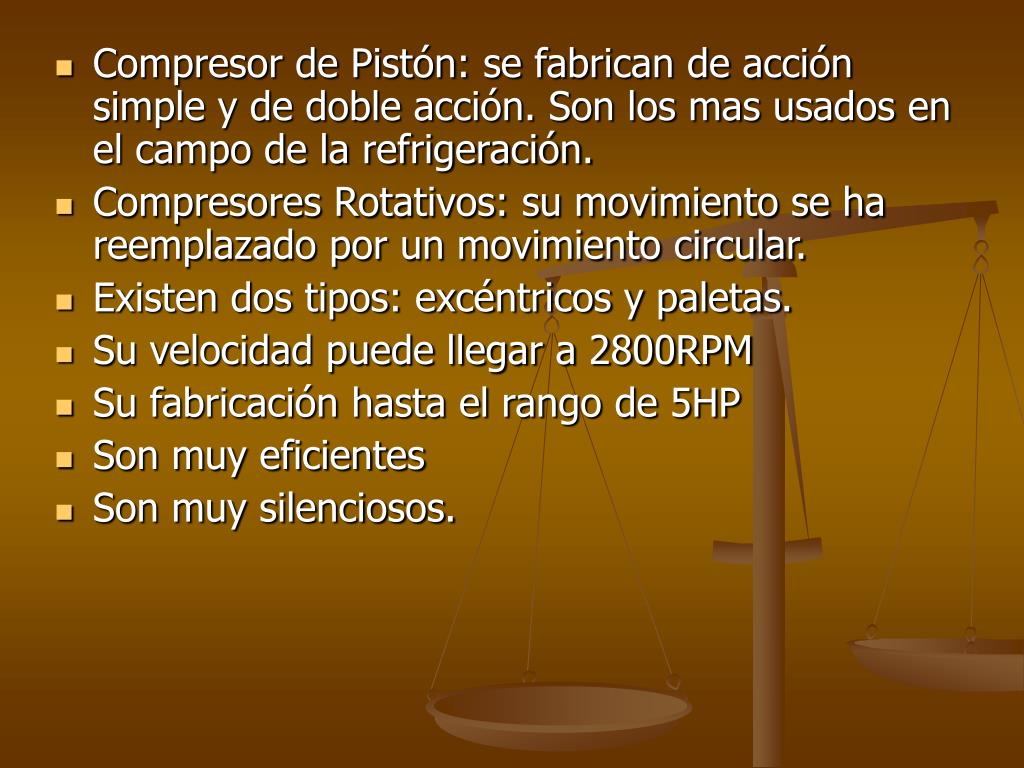

  7. Compresor de Pistón: se fabrican de acción simple y de doble acción. Son los mas usados en el campo de la refrigeración. • Compresores Rotativos: su movimiento se ha reemplazado por un movimiento circular. • Existen dos tipos: excéntricos y paletas. • Su velocidad puede llegar a 2800RPM • Su fabricación hasta el rango de 5HP • Son muy eficientes • Son muy silenciosos.

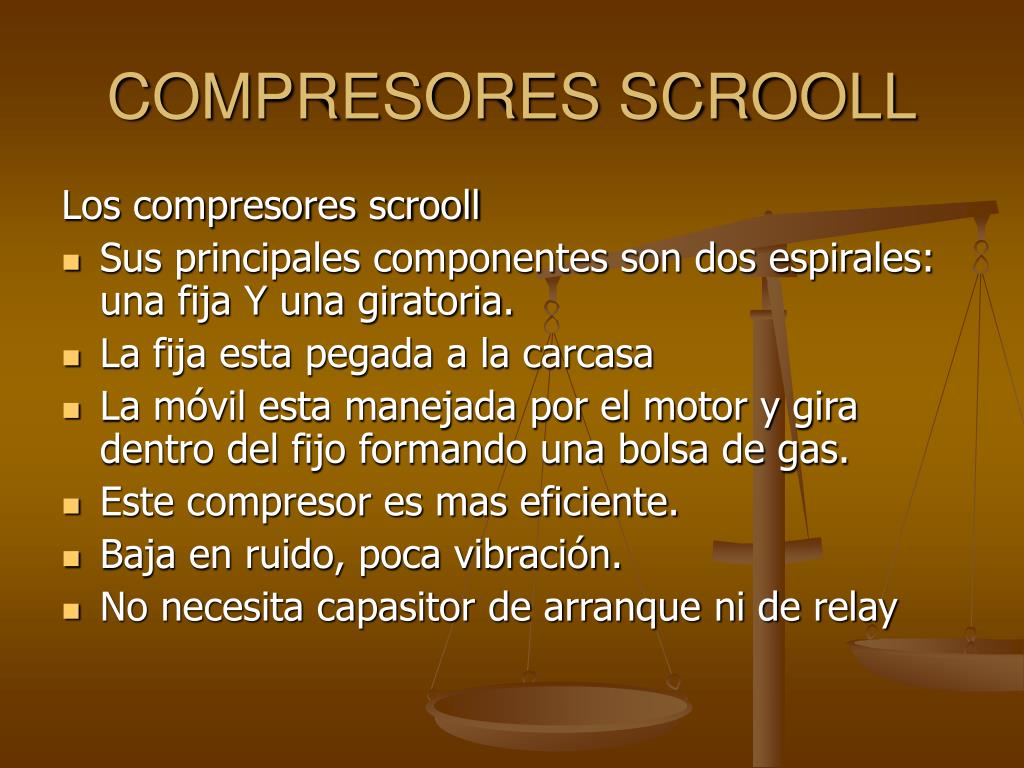

  8. COMPRESORES SCROOLL Los compresores scrooll • Sus principales componentes son dos espirales: una fija Y una giratoria. • La fija esta pegada a la carcasa • La móvil esta manejada por el motor y gira dentro del fijo formando una bolsa de gas. • Este compresor es mas eficiente. • Baja en ruido, poca vibración. • No necesita capasitor de arranque ni de relay

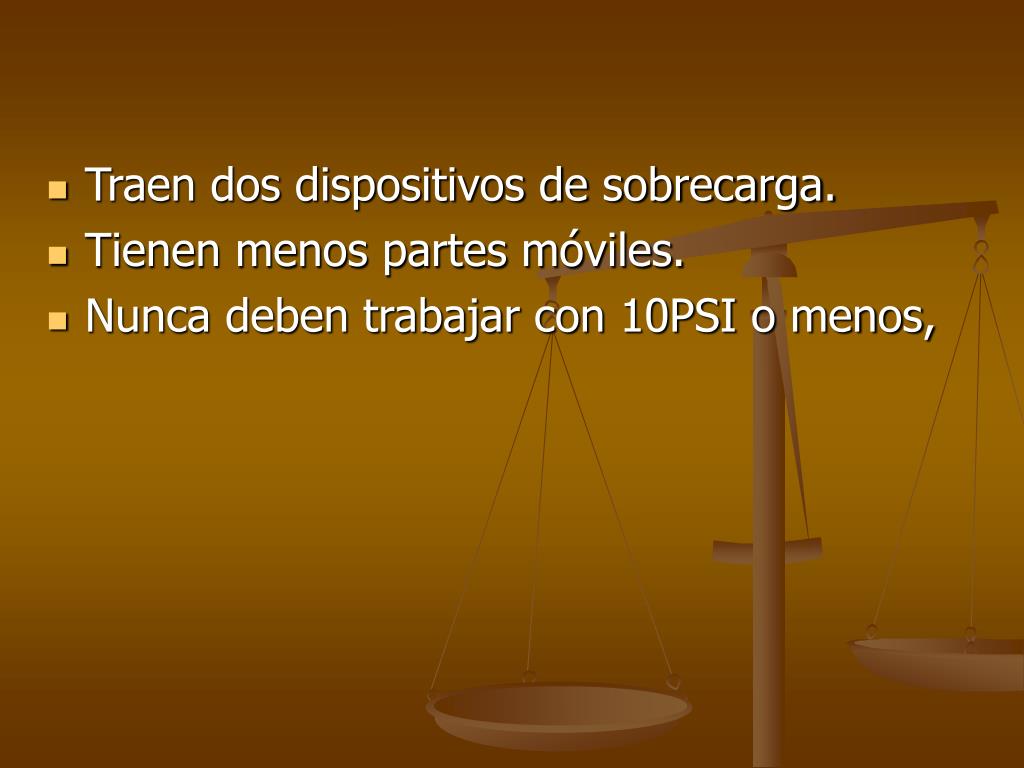

  9. Traen dos dispositivos de sobrecarga. • Tienen menos partes móviles. • Nunca deben trabajar con 10PSI o menos,
